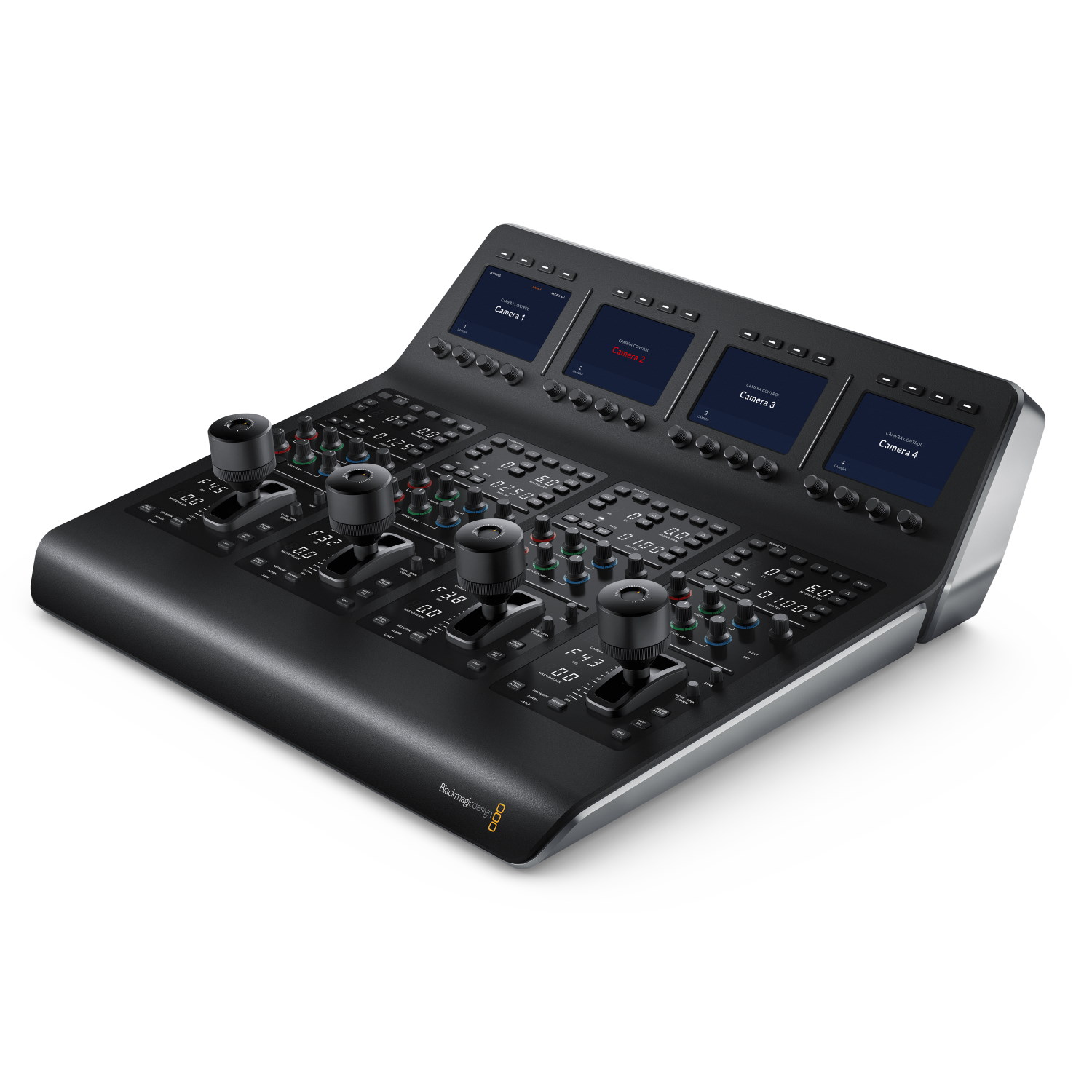

Blackmagic Design ATEM Camera Control Panel

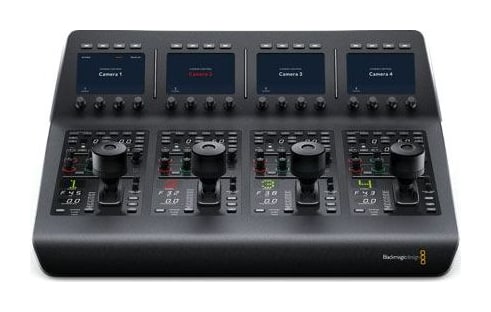

ATEM Camera Control Panel je oddajna enota za upravljanje kamer (CCU) za mešalnike ATEM, ki na daljavo upravlja do štiri kamere Blackmagic URSA Mini, URSA Broadcast, Blackmagic Studio Camera ali Micro Studio Camera. En operater nastavlja zaslonko, čas zaklopa, ravnovesje beline, glavno ojačanje, nivo črne in korekcije RGB, medtem ko se snemalci posvečajo kompoziciji kadra. Deluje z vsemi modeli mešalnikov ATEM.

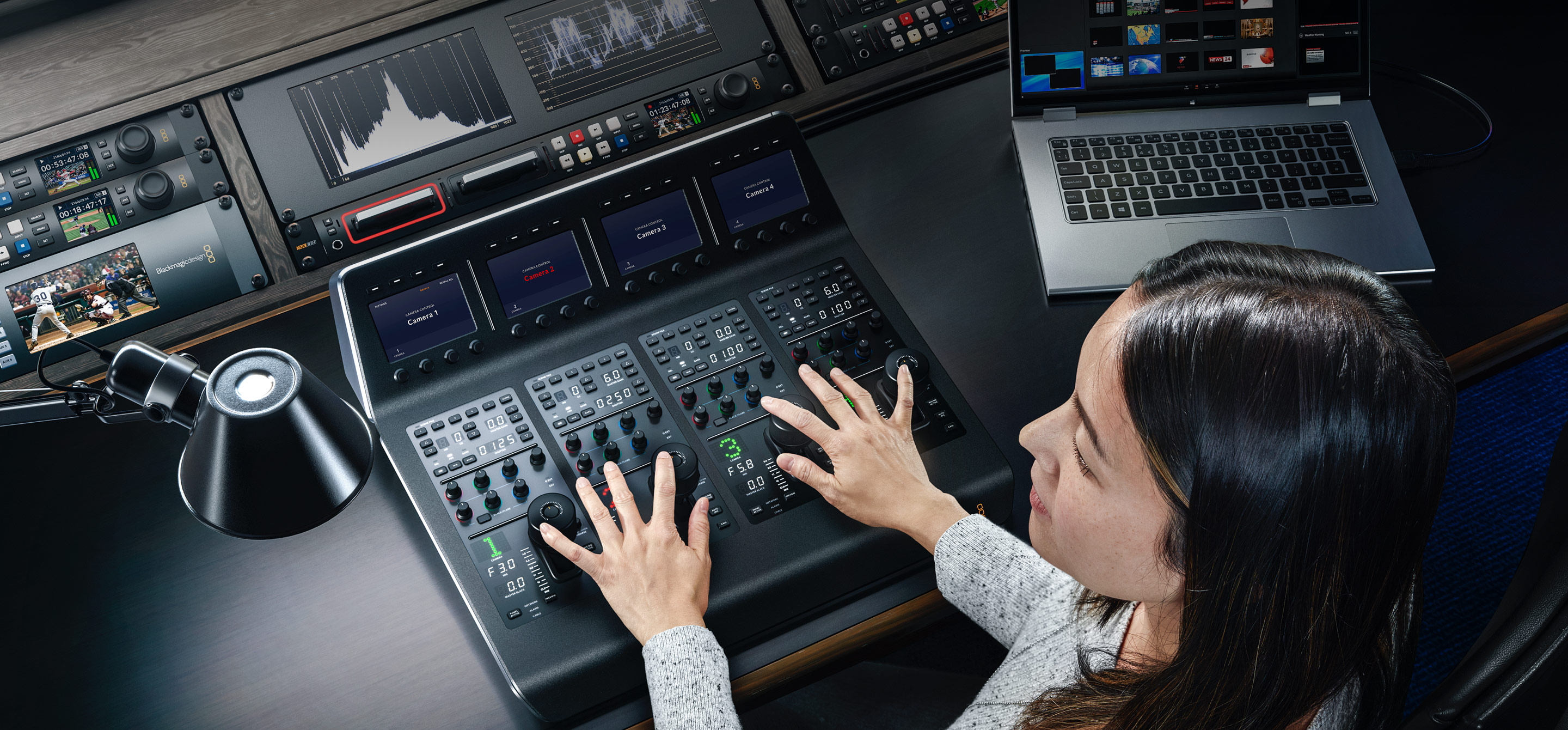

Oddajno upravljanje štirih kamer z ene plošče

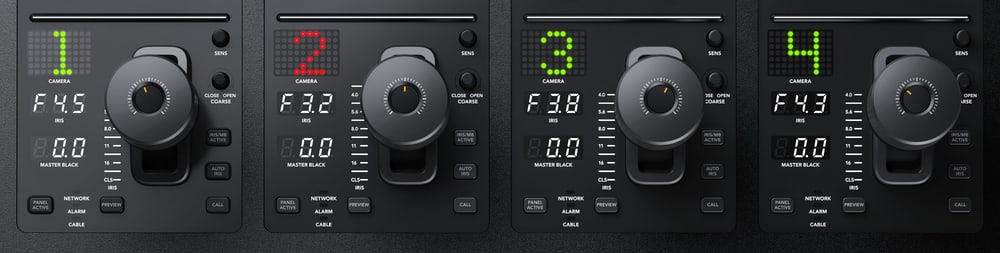

Štirje samostojni upravljalniki kamer z enako razporeditvijo kot oddajne enote CCU: zgoraj scene in nastavitve kamere, na sredini korekcija RGB za belo in črno, spodaj igralna palica za zaslonko in master black ter velika številka kamere, ki med oddajo sveti rdeče.

4 upravljalniki kamer4× LCD4× triosna igralna palicaRavnovesje beline in črne2× EthernetAC + DC 12–30 V

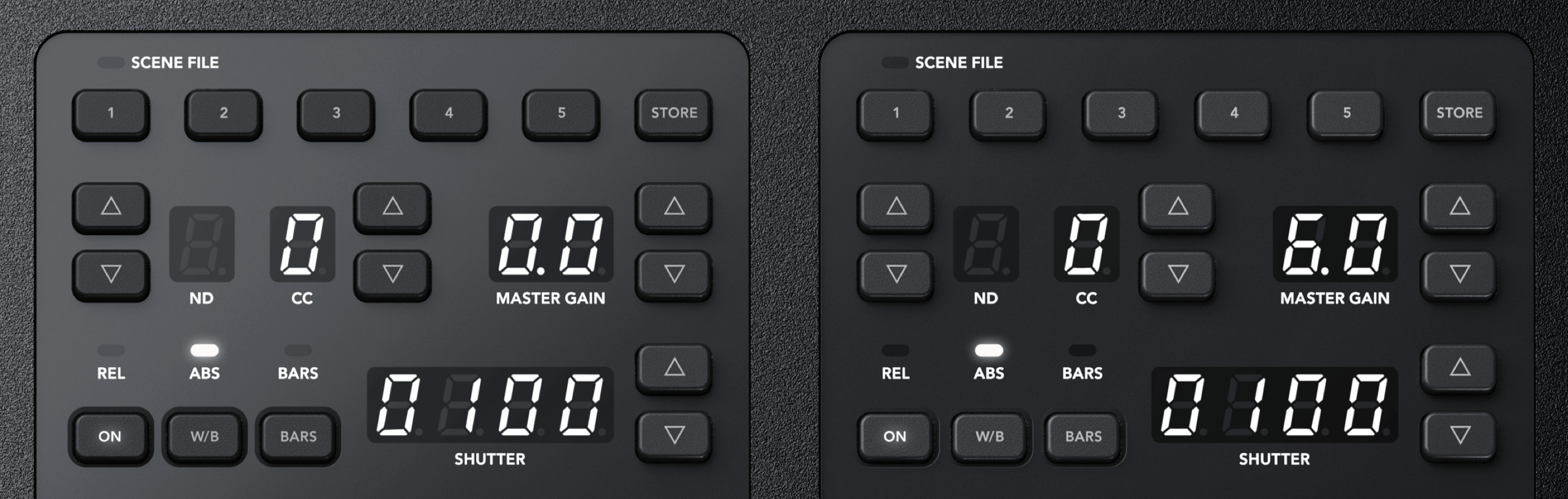

Kamere usklajene v en videz

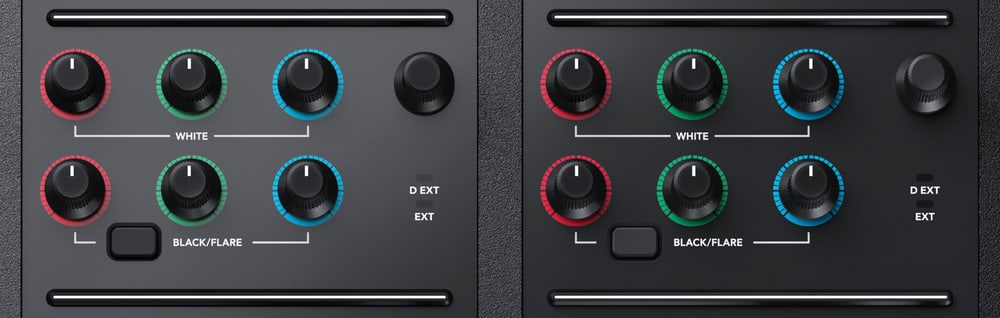

Pri rezanju med kamerami morajo vse ohranjati enako barvno podajanje. Ločeni regulatorji RGB za belo in črno, prednastavitve scen in zaklep Panel Active pomagajo kamere uskladiti in nastavitve zaščititi pred nenamerno spremembo.

Upravljanje prek SDI

Ukazi gredo iz izhoda aux mešalnika v programski vhod SDI kamere – po enem samem kablu SDI, skupaj s signalom tally.

Napajanje AC in DC

Notranji napajalnik 100–240 V in vhod DC 12–30 V zagotavljata redundantno napajanje, dvoje vrat Ethernet z zanko pa poveže dodatne plošče.

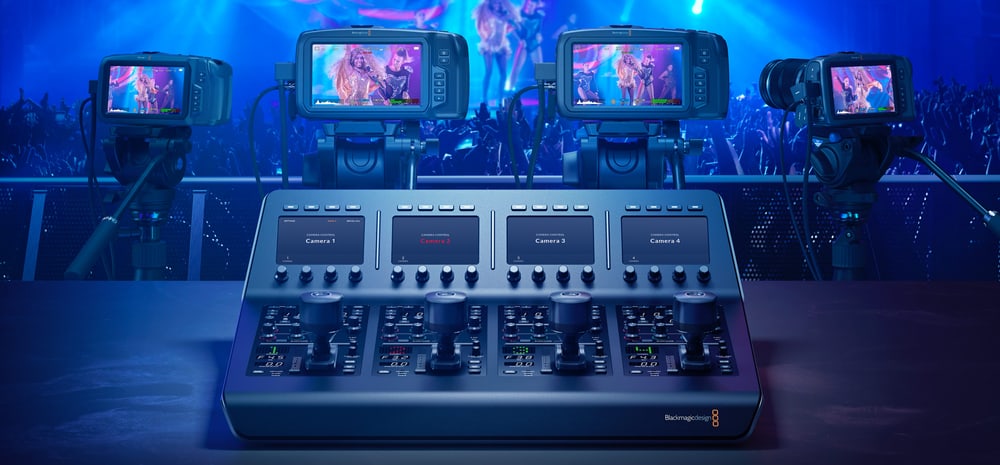

Do štiri kamere z ene plošče

Vsak od štirih upravljalnikov ima svoj zaslon LCD s tipkami in vrtljivimi gumbi. Pri večjem številu kamer hitro zamenjate kamero, dodeljeno upravljalniku, plošča pa ves čas prikazuje stanje vsake kamere.

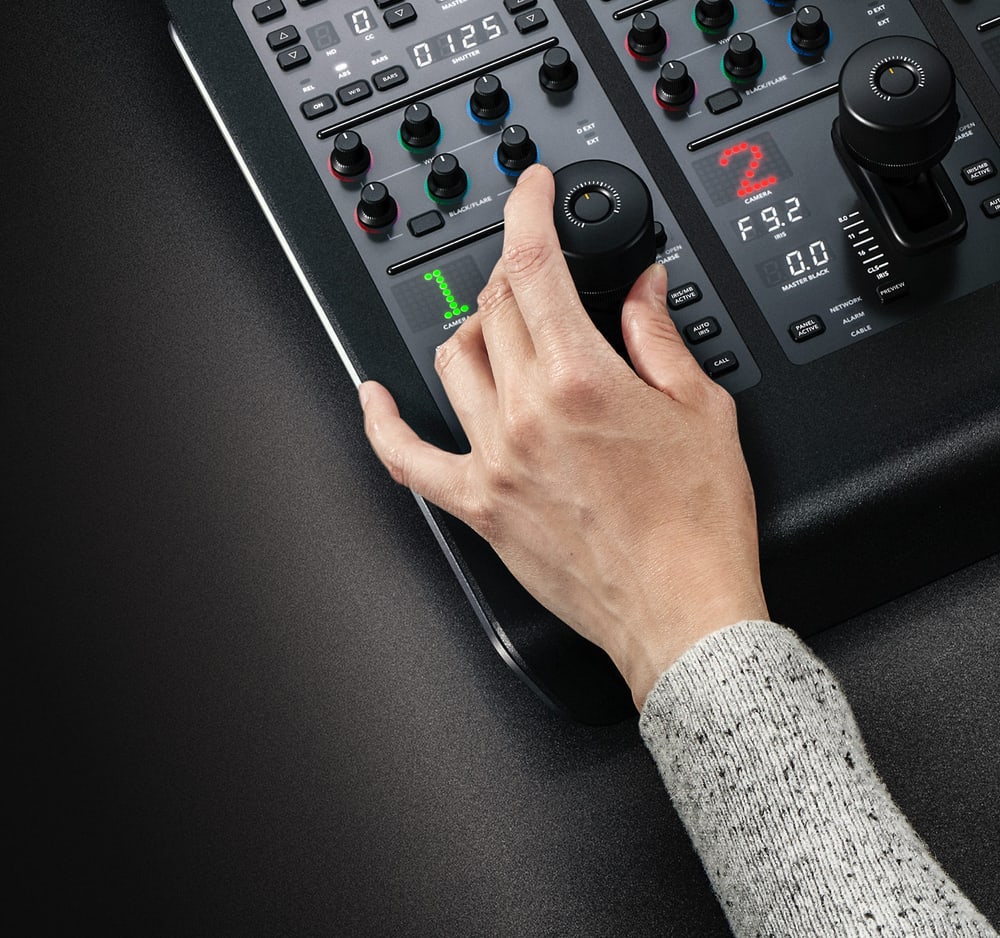

Razporeditev kot pri oddajnih enotah CCU

Spodnji del nosi veliko številko kamere, ki med oddajo sveti rdeče, tipko Call, ki snemalca opozori z utripanjem lučke tally, tipko predogleda za preklop kamere na izhod aux ter indikatorje omrežja in napajanja.

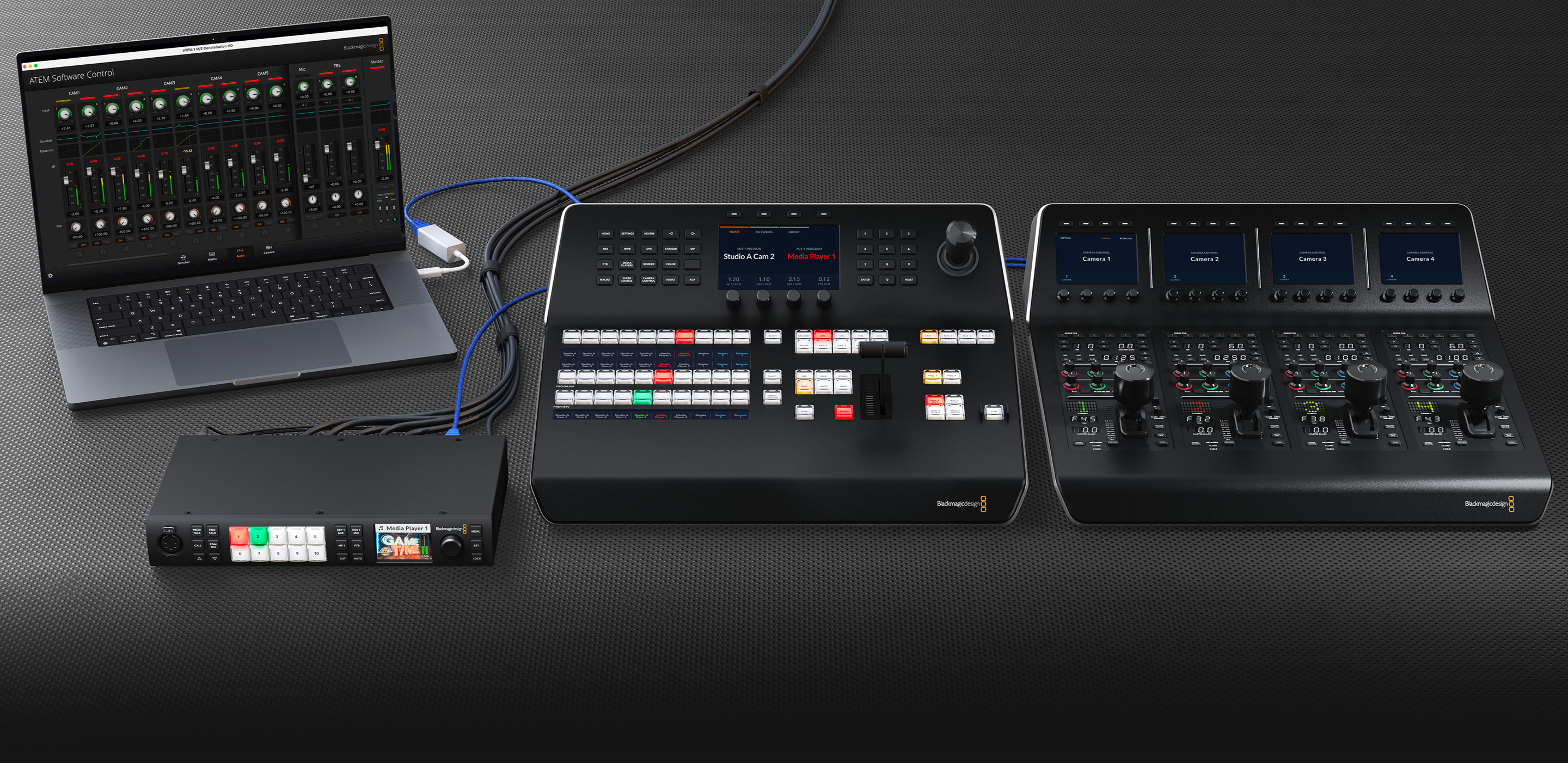

Preprosta razširitev

Omrežne nastavitve so vnaprej nastavljene: plošča se poveže neposredno z ethernetnimi vrati mešalnika, dodatne plošče pa se priključijo v zanko. Več plošč ATEM Camera Control Panel lahko kombinirate s ploščami ATEM Advanced Panel in jih prenašate med mešalniki ATEM.

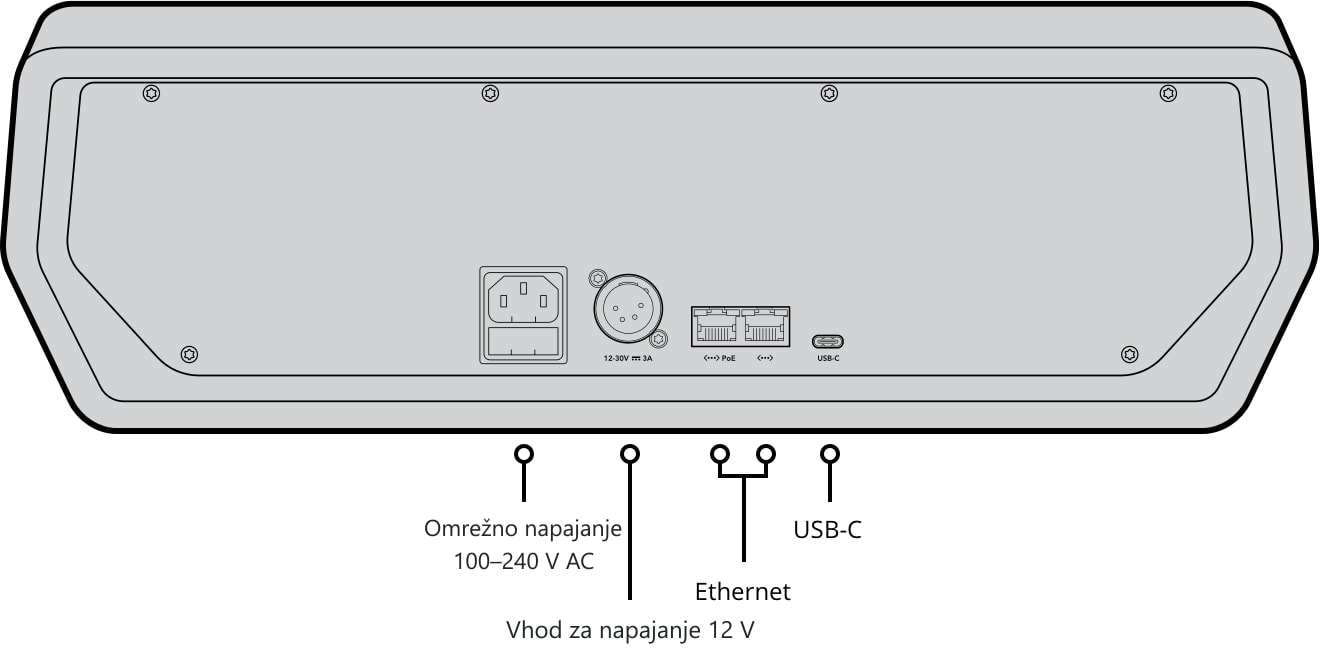

Zadnja stran in priključki

Na zadnji strani so napajalni vhod 100–240 V, vhod DC 12–30 V, dvoje vrat Ethernet z zanko in USB-C za posodobitev vdelane programske opreme.

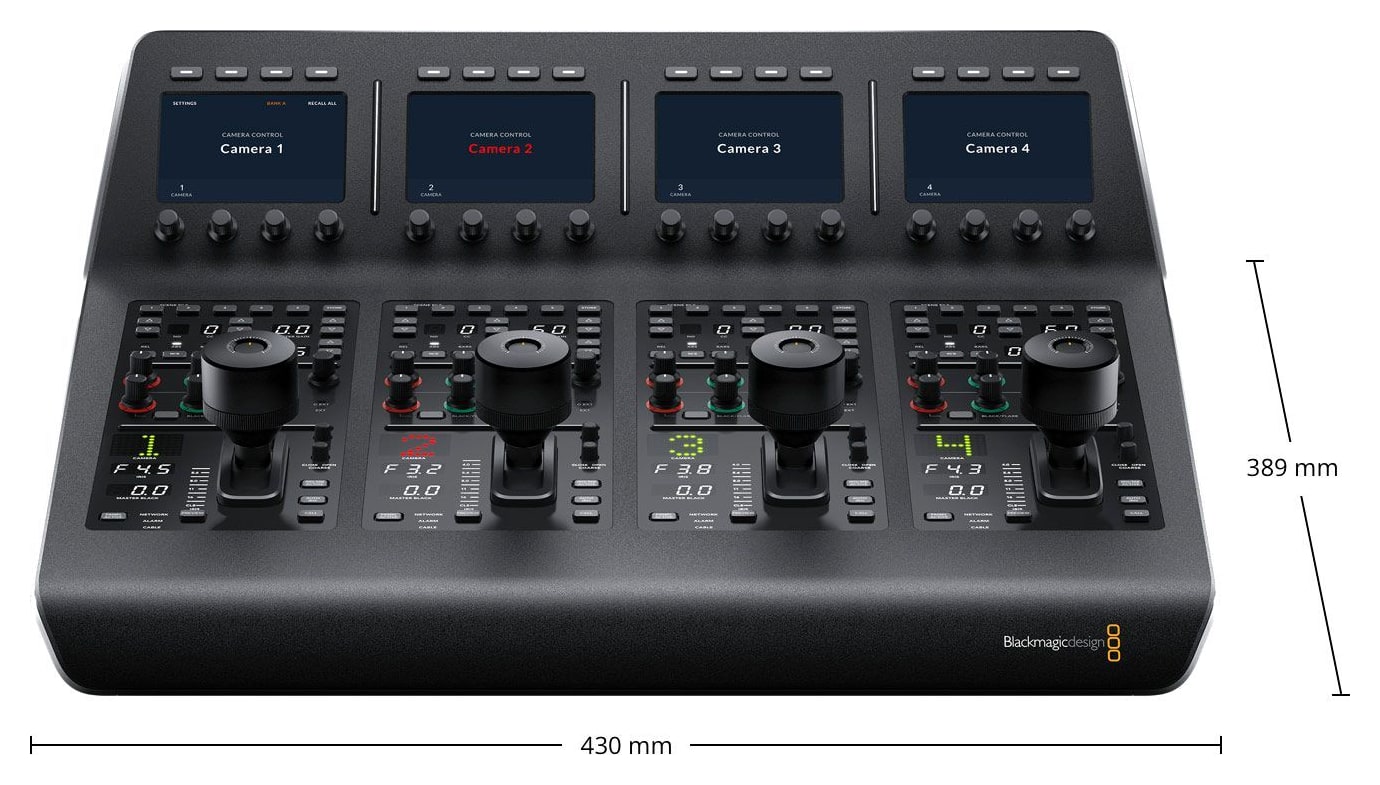

Mere

Širina 430 mm, globina 389 mm.
