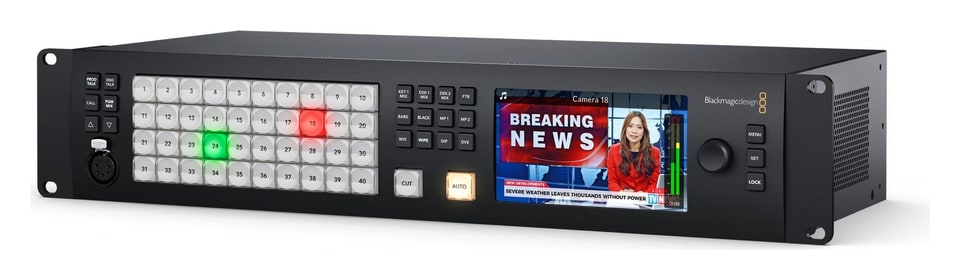

Blackmagic Design ATEM 4 M/E Constellation HD

ATEM 4 M/E Constellation HD je profesionalen mešalnik v živo s 4 M/E za produkcije HD. Ponuja 40 vhodov 3G-SDI s pretvorbo standarda na vsakem vhodu, 24 neodvisno usmerljivih izhodov 3G-SDI, 16 keyerjev ATEM Advanced Chroma, 4 multiview, 4 predvajalnike medijev, talkback in mešalno mizo Fairlight za 156 kanalov. Upravlja se s sprednje plošče, s programom ATEM Software Control ali s ploščami ATEM.

Mešalnik 4 M/E s 40 vhodi 3G-SDI in MADI

ATEM 4 M/E Constellation HD združuje 4 M/E, 40 vhodov 3G-SDI s pretvorbo standarda in resinhronizacijo ter 24 neodvisno usmerljivih izhodov 3G-SDI. Deluje v načinu program/predogled kot televizijska režija: vir pripravite v predogledu in ga s tipko CUT ali AUTO pošljete v eter.

40× vhod 3G-SDI24× izhod 3G-SDI4 M/E · 12× DVE16× Advanced Chroma4× multiview2 RU

Talkback kot v oddajnem studiu

Na sprednji plošči je 5-pinski priključek XLR za slušalke z mikrofonom, zadaj RJ45 za sisteme talkback, kot sta ClearCom ali RTS. Na voljo so produkcijski in tehnični krog, poslušanje lastnega mikrofona in mešanje programa ter prek kanalov SDI 15 in 16 dvosmerna komunikacija s kamerami Blackmagic Design.

Spletna kamera prek USB-C

Program gre v računalnik kot spletna kamera 720p ali 1080p s hitrostjo sličic programa – za Zoom, Teams, OBS in XSplit.

Izhodi za vsakogar

Vsakega od 24 izhodov 3G-SDI je mogoče neodvisno usmeriti na kateri koli vhod ali notranji vir. Prenašajo programski zvok, časovno kodo RP-188, upravljanje kamer, tally in talkback.

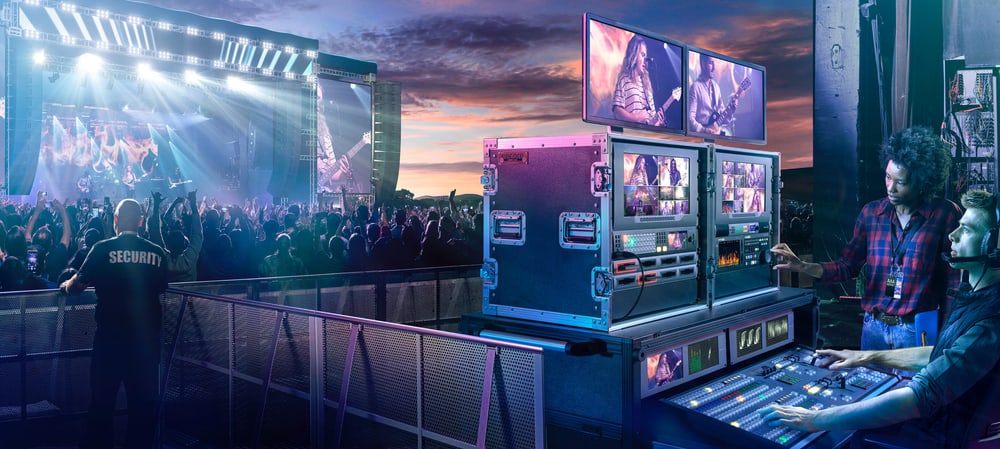

Za koncerte, šport in bogoslužja

S 40 vhodi lahko kamere razporedite po celotnem odru ter iz številnih virov in DVE sestavljate večplastne kompozicije. Notranja grafika in keyerji ATEM Advanced Chroma zmorejo tudi zahtevne oddaje, upravljanje pa je kljub temu tako preprosto, da ga obvlada usposobljena prostovoljna ekipa.

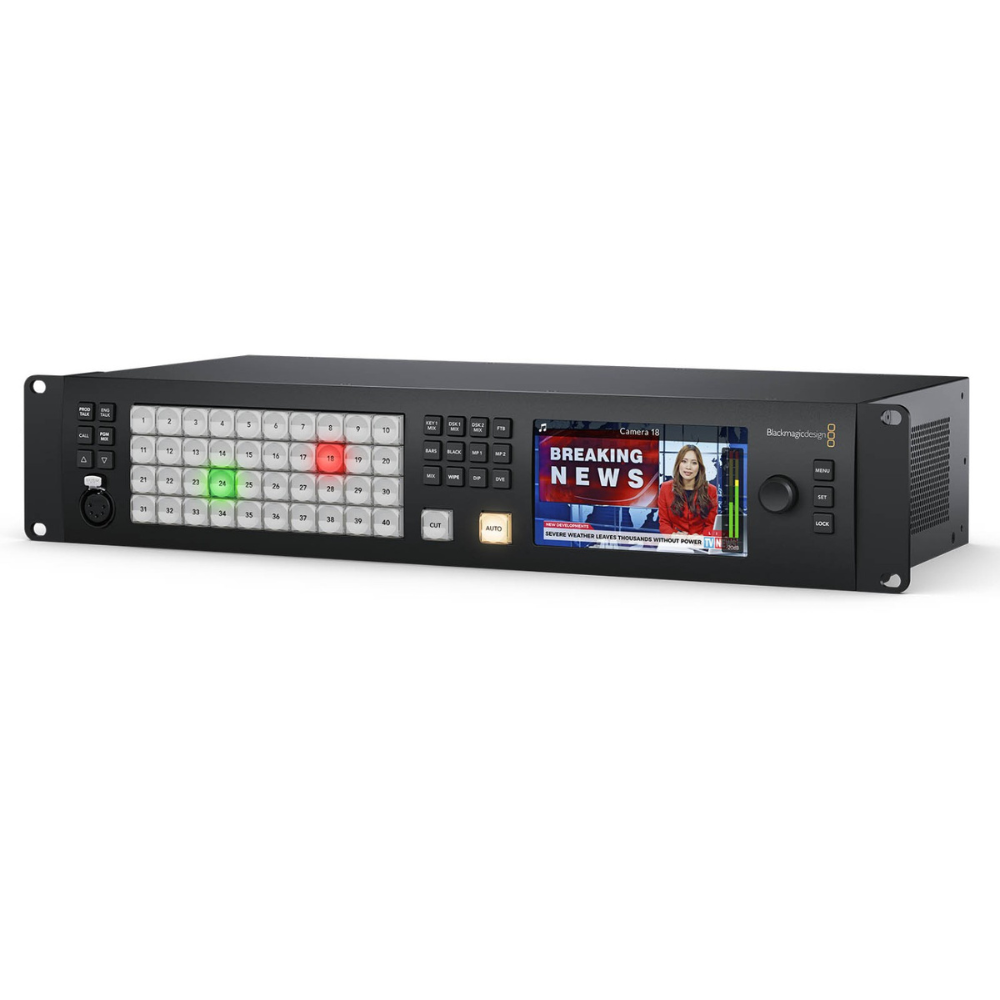

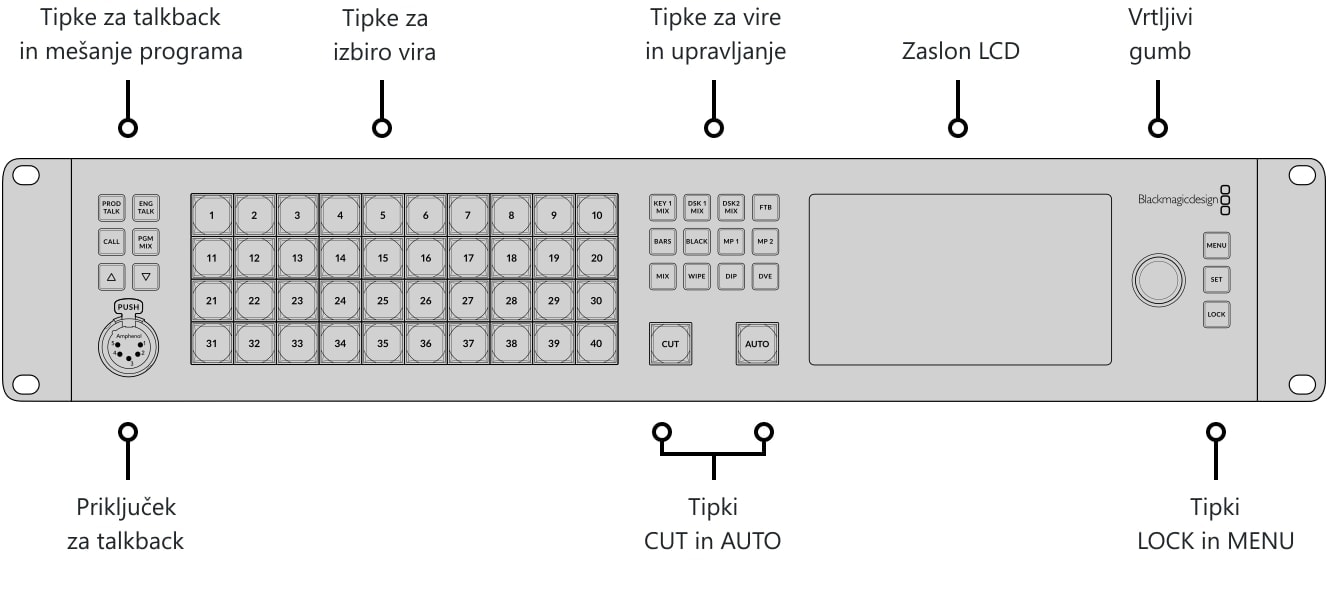

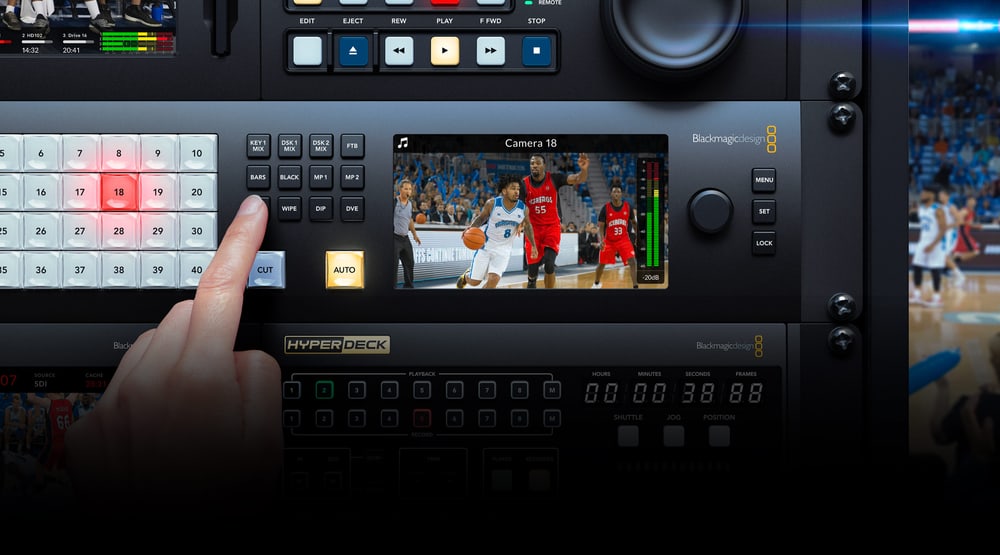

Upravljalna plošča neposredno spredaj

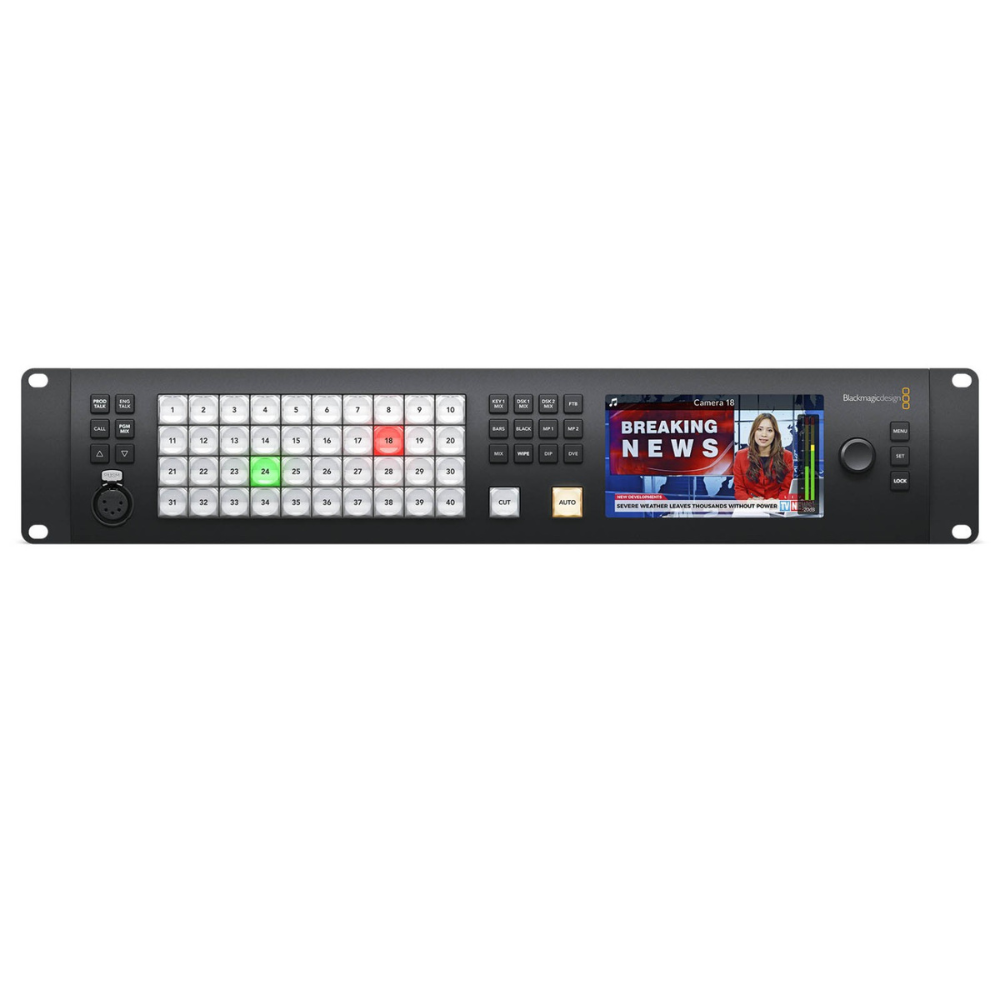

Sprednja plošča ima tipke virov, CUT in AUTO, upravljanje keyerjev, predvajalnikov medijev in zatemnitve v črno, zaslon LCD 5" za predogled in menije ter 5-pinski priključek XLR za slušalke z mikrofonom s tipkami talkback. Mešalnik je tako mogoče nastaviti in v sili upravljati brez računalnika; tipke so enake kot na velikih ploščah ATEM.

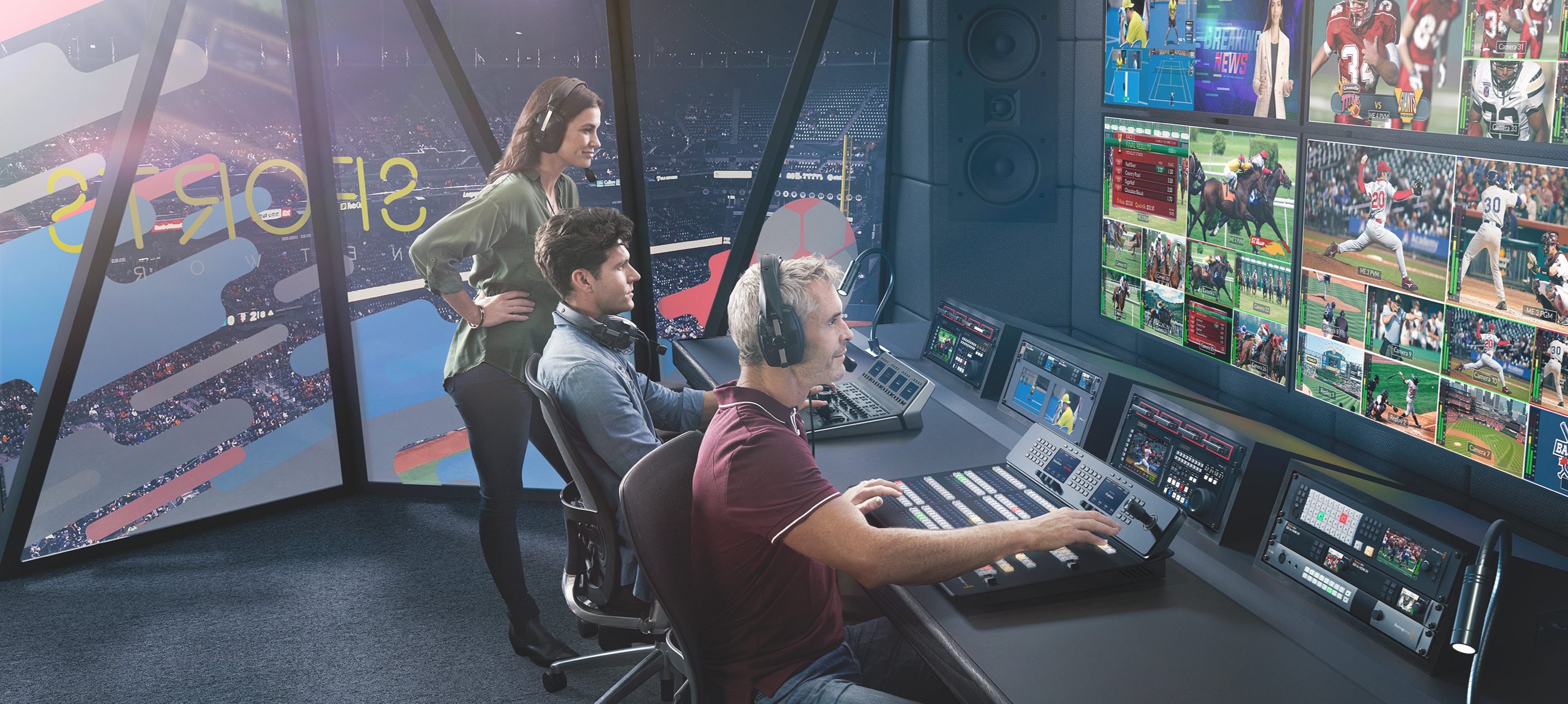

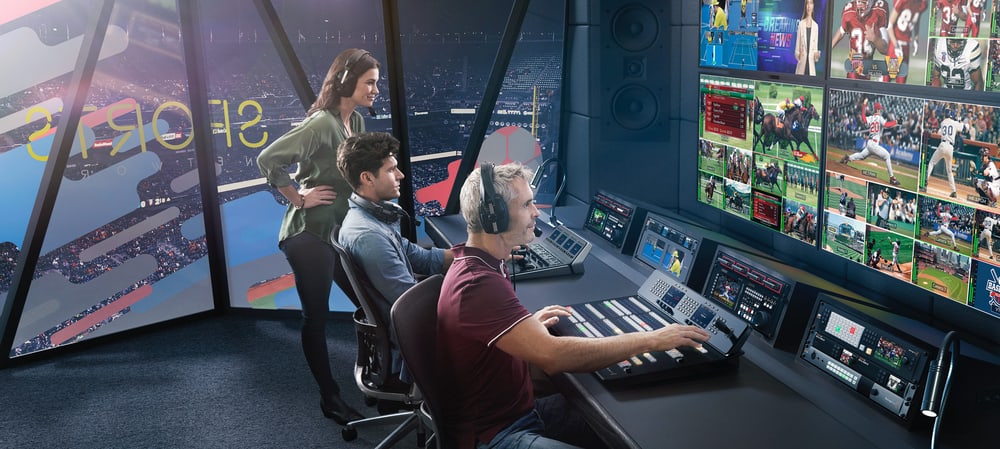

4 neodvisni multiview

Vgrajeni multiview prikaže vire na enem samem monitorju. Model ima štiri neodvisne multiview, torej do 64 pogledov na štirih monitorjih. Vsak multiview je mogoče nastaviti na 4, 7, 10, 13 ali 16 pogledov, vsakemu pogledu pa dodati okvir tally, oznako vira in merilnike VU.

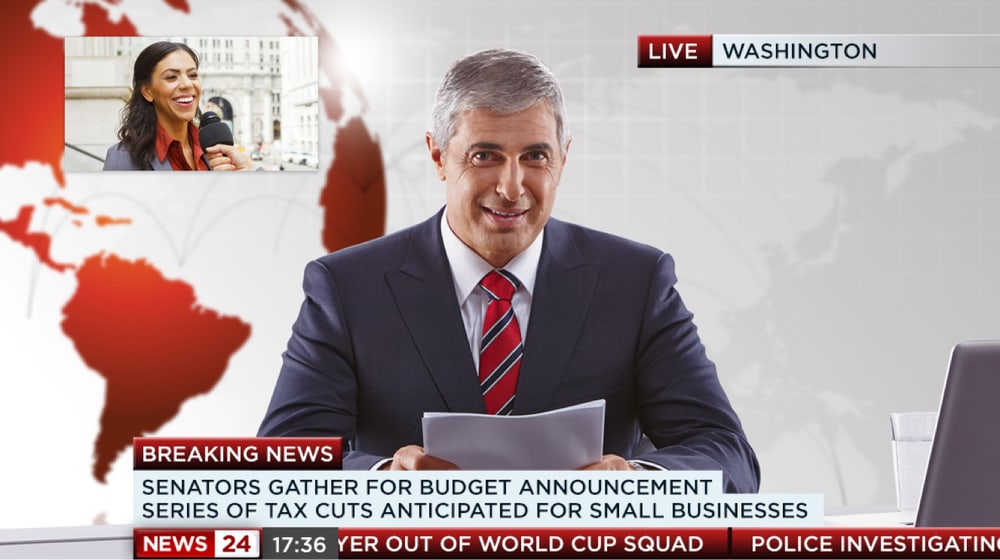

Prehodi, DVE in stingerji

Na voljo so oddajni prehodi mix, dip, wipe, DVE in stinger z nastavljivim trajanjem, barvo in širino roba, položajem in smerjo. 4 neodvisni procesorji DVE omogočajo sliko v sliki s 3D robovi, sencami in osvetlitvijo v realnem času ter prehode squeeze in swoosh. Prehod je mogoče pred oddajo preizkusiti v predogledu.

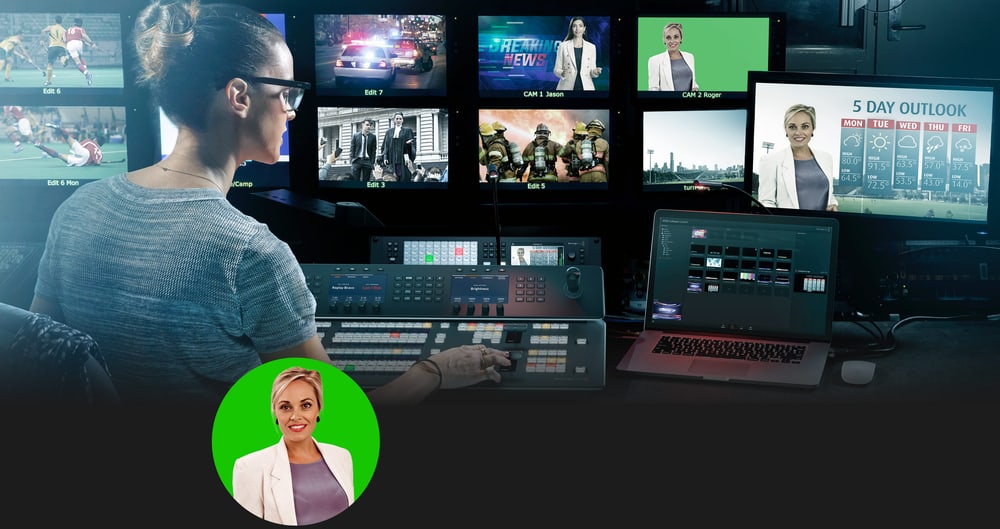

ATEM Advanced Chroma Key

16 keyerjev ATEM Advanced Chroma – štirje na vsako vrsto M/E – zagotavlja kakovostno ključevanje chroma in luma. Kapalka vzorči barvo ozadja in nastavi parametre ključa, na voljo sta natančna nastavitev robov in barvna korekcija ospredja, da se ospredje ujema z ozadjem. Že ena vrsta M/E zadošča za virtualni studio s štirimi kamerami.

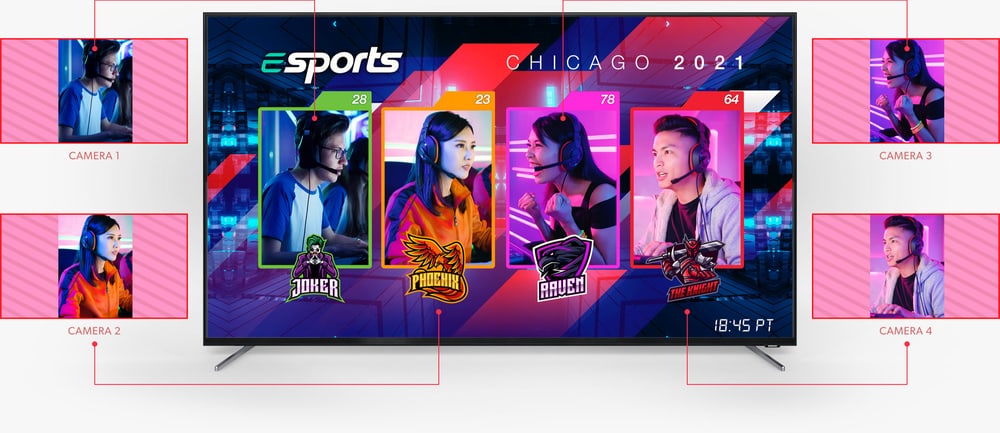

Dva procesorja SuperSource

Poleg DVE v vrstah M/E ima model dva popolnoma neodvisna procesorja SuperSource s štirimi dodatnimi plastmi DVE in plastjo ozadja iz knjižnice medijev. Mešalnik ga vidi kot dodaten vhod – idealno za intervjuje slika v sliki, medtem ko glavni DVE ostanejo prosti. Skupaj model ponuja 12 DVE.

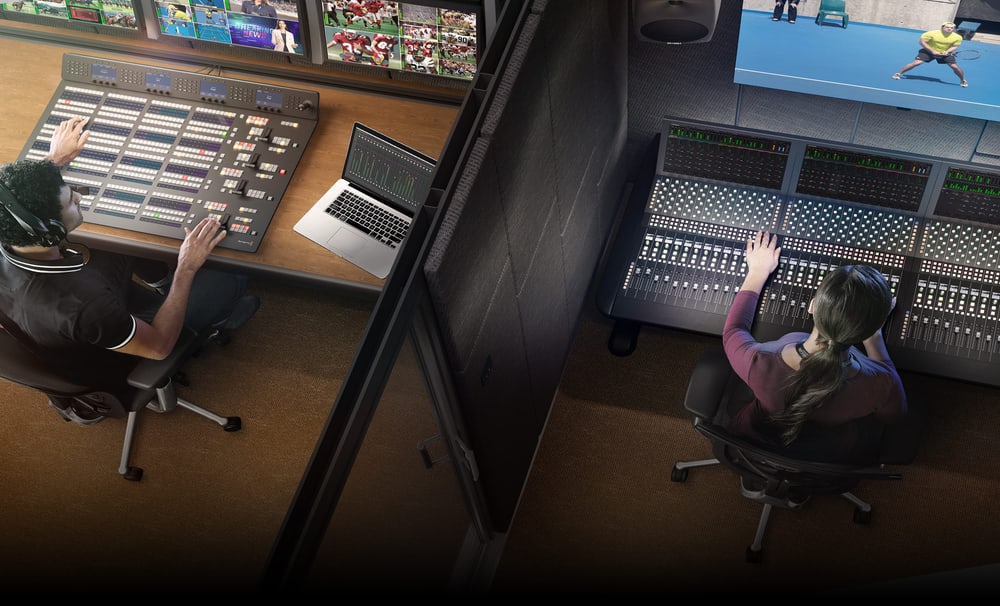

Mešalna miza Fairlight

Vgrajena mešalna miza obdela 156 kanalov; vsak vhod SDI ima 6-pasovni parametrični izenačevalnik, kompresor, omejevalnik, šumna vrata in ekspander, mešalna miza pa sprejme tudi analogni vhod in mikrofon za talkback. Dva izhoda MADI pošljeta kanale 1–4 prvih 30 vhodov SDI zunanjemu tonskemu mojstru, vhod MADI pa mešalni mizi doda še 32 kanalov. Zvok je mogoče prek USB-C predati programu Fairlight Live, programski mešalni mizi za stereo, prostorski in imerzivni zvok.

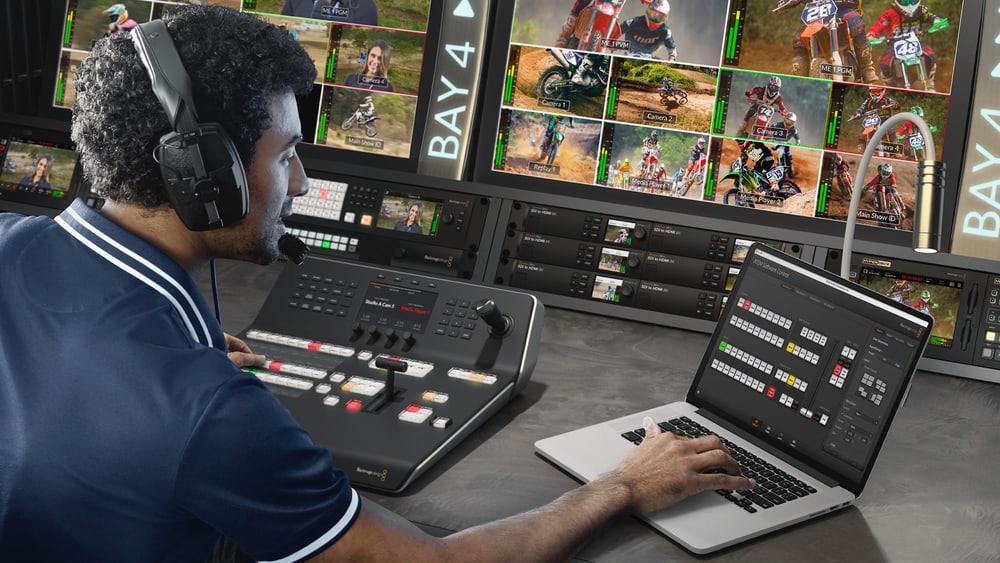

Programska oprema in strojne plošče

ATEM Software Control za Mac in Windows je vključen: prek Etherneta ali USB upravlja mešalnik, medije, zvok, makre, kamere in snemalnike HyperDeck, v njem pa lahko hkrati dela več ljudi. Za ročno upravljanje lahko priključite ATEM Advanced Panel, ATEM Micro Panel ali ATEM Camera Control Panel; ATEM SDK omogoča lastno avtomatizacijo. Vse funkcije so vključene v ceno, brez licenčnin.

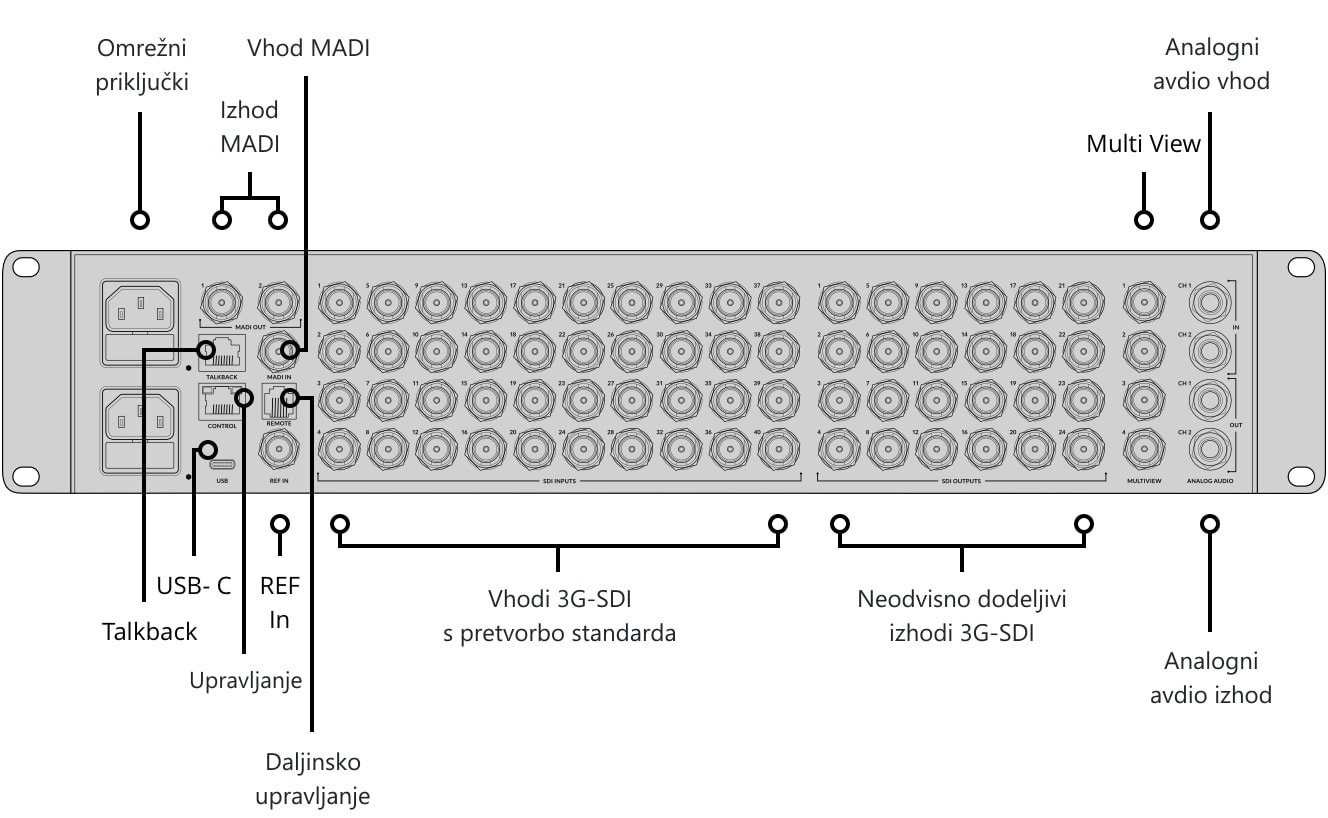

Upravljalna plošča in priključki

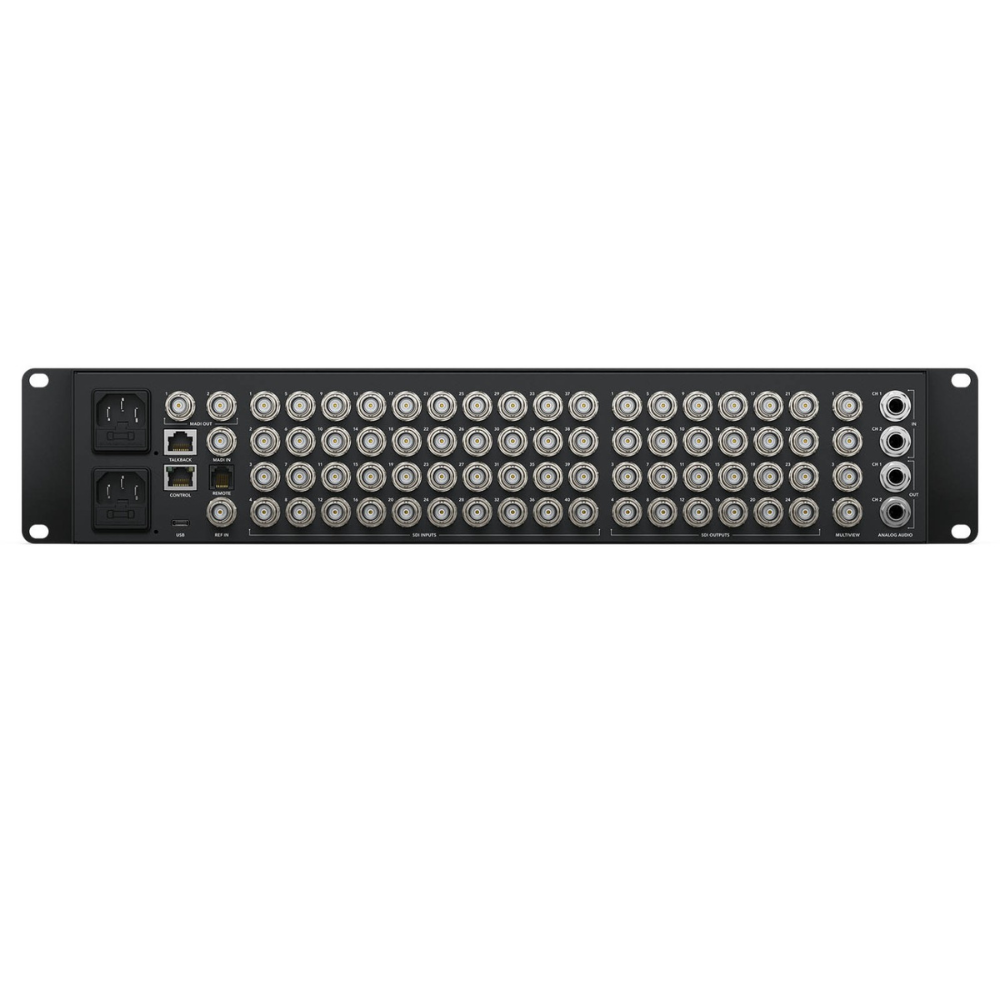

Zadnja plošča ima 40 vhodov 3G-SDI, 24 izhodov 3G-SDI, 4 izhode multiview, referenčni vhod, Ethernet za upravljanje, RJ45 za talkback, USB-C in dva simetrična analogna vhoda 6,35 mm s parom izhodov, 1 vhod in 2 izhoda MADI ter vrata RS-422 za daljinsko upravljanje. Napajata ga dva notranja napajalnika 100–240 V.

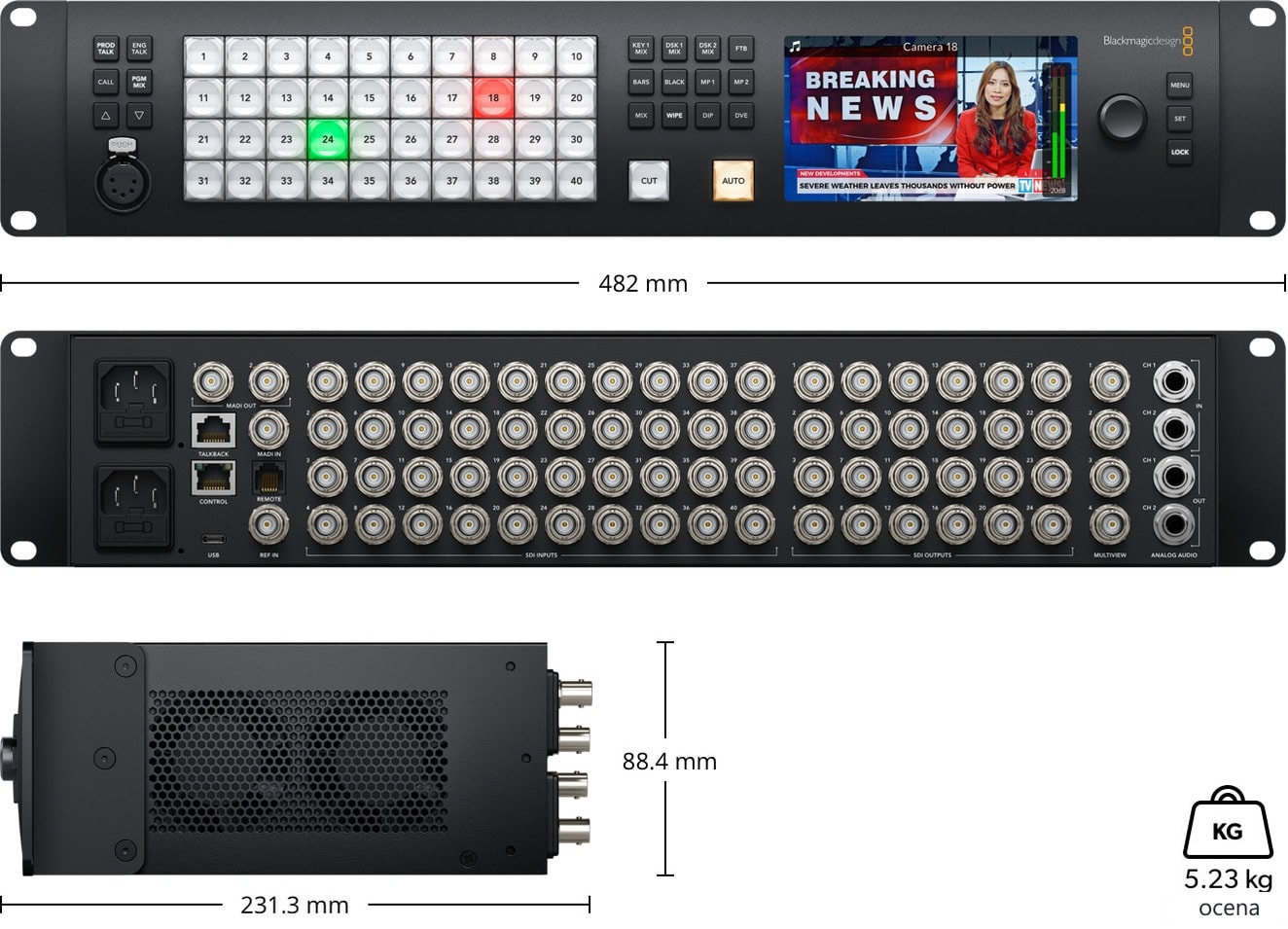

Mere in teža

482 × 231,3 × 88,4 mm (širina × globina × višina), 5,23 kg (predhodni podatek). V 19-palčnem regalu zasede 2 RU.
