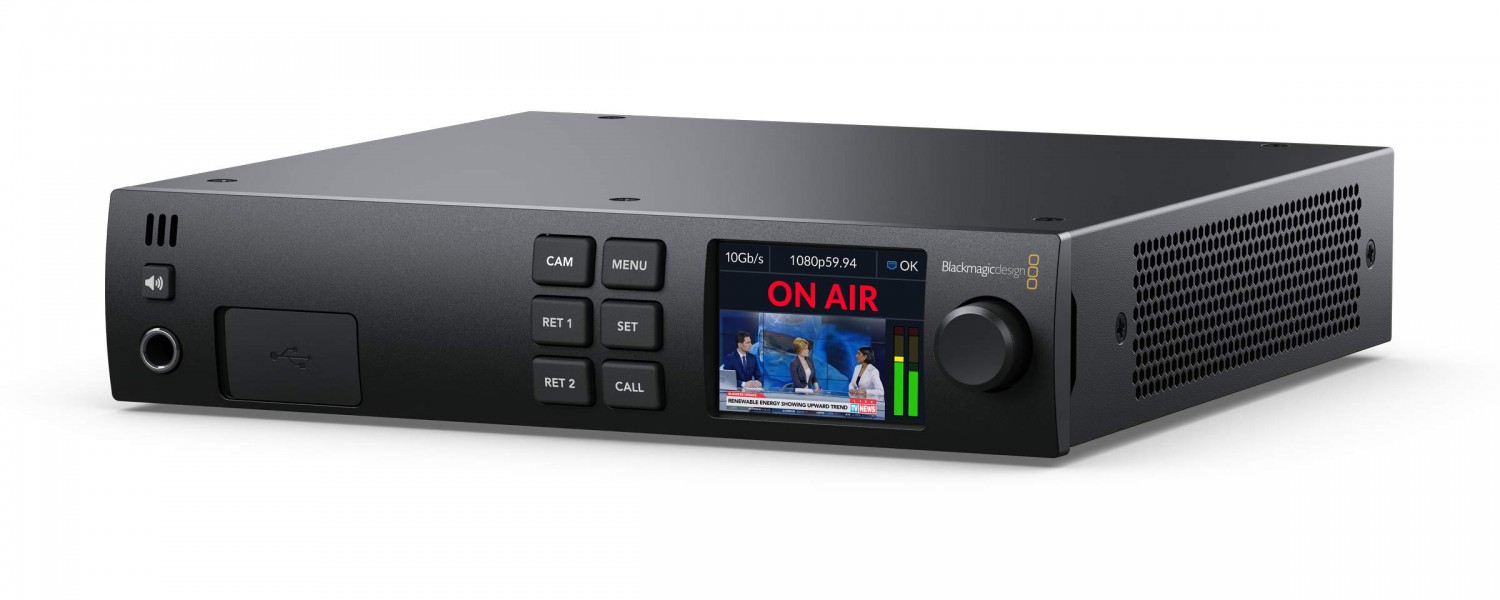

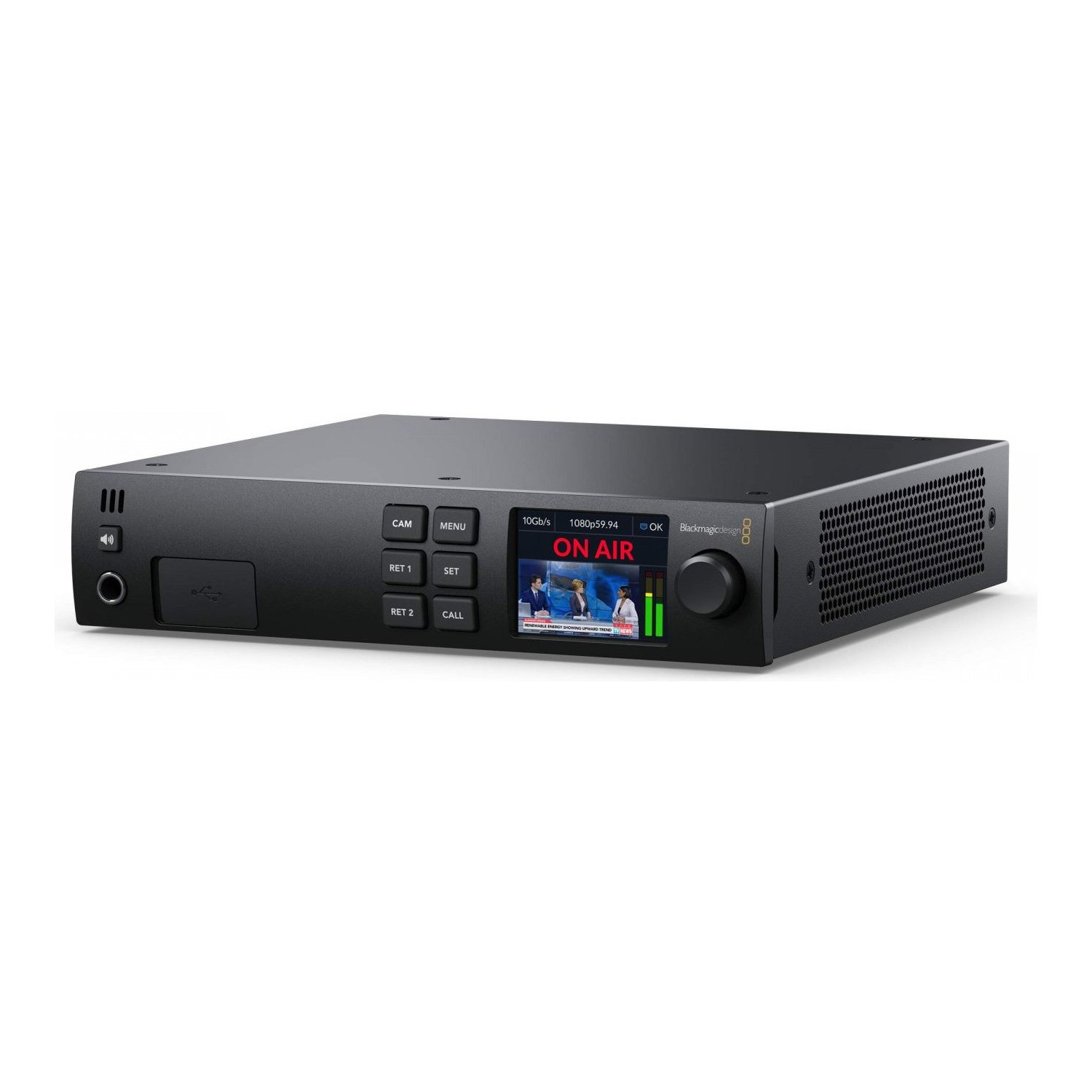

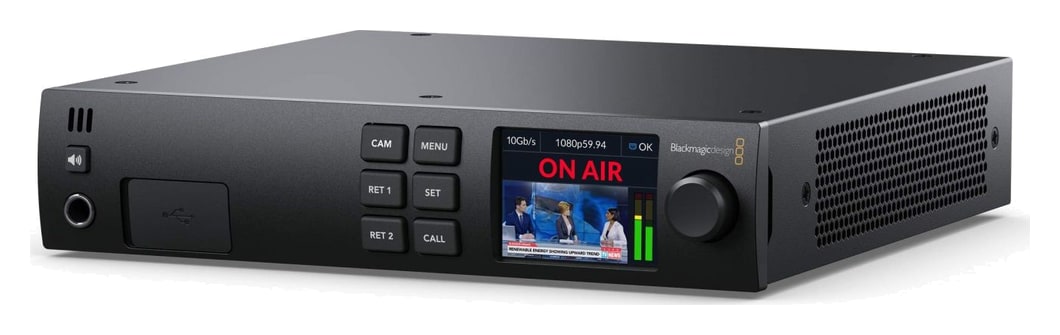

Blackmagic Design Studio Converter

Blackmagic Design Studio Converter je pretvornik za studijske kamere Blackmagic z omrežnim vmesnikom 10G Ethernet (Studio Camera 4K Pro, 4K Pro G2 in 6K Pro). Po enem samem cenovno dostopnem kablu Cat 6A prenaša sliko kamere, povratni program, časovno kodo, referenco, tally, talkback, upravljanje kamere in napajanje PoE, podobno kot draga rešitev z optiko SMPTE. Na strani režije ima 2 izhoda 12G-SDI, 2 povratna vhoda SDI, nadzorni izhod 3G-SDI, časovno kodo in referenco Tri-Sync ali Black Burst, talkback, zaslon LCD 2,2″, izhod za slušalke in zvočnik.

Celotna povezava kamere po enem kablu

Slika, povratni signali, tally, talkback, upravljanje in napajanje kamere potujejo po enem samem bakrenem kablu 10G Ethernet.

10G Ethernet s PoE 90 W2× izhod 12G-SDI2× povratni vhod SDITri-Sync / Black Burst

Kot optika SMPTE, le ceneje

Pretvornik napaja kamero po ethernetnem kablu, zato pri kameri ne potrebujete napajalnika. Na strani režije razdeli vse signale videa, zvoka in talkbacka na običajne priključke.

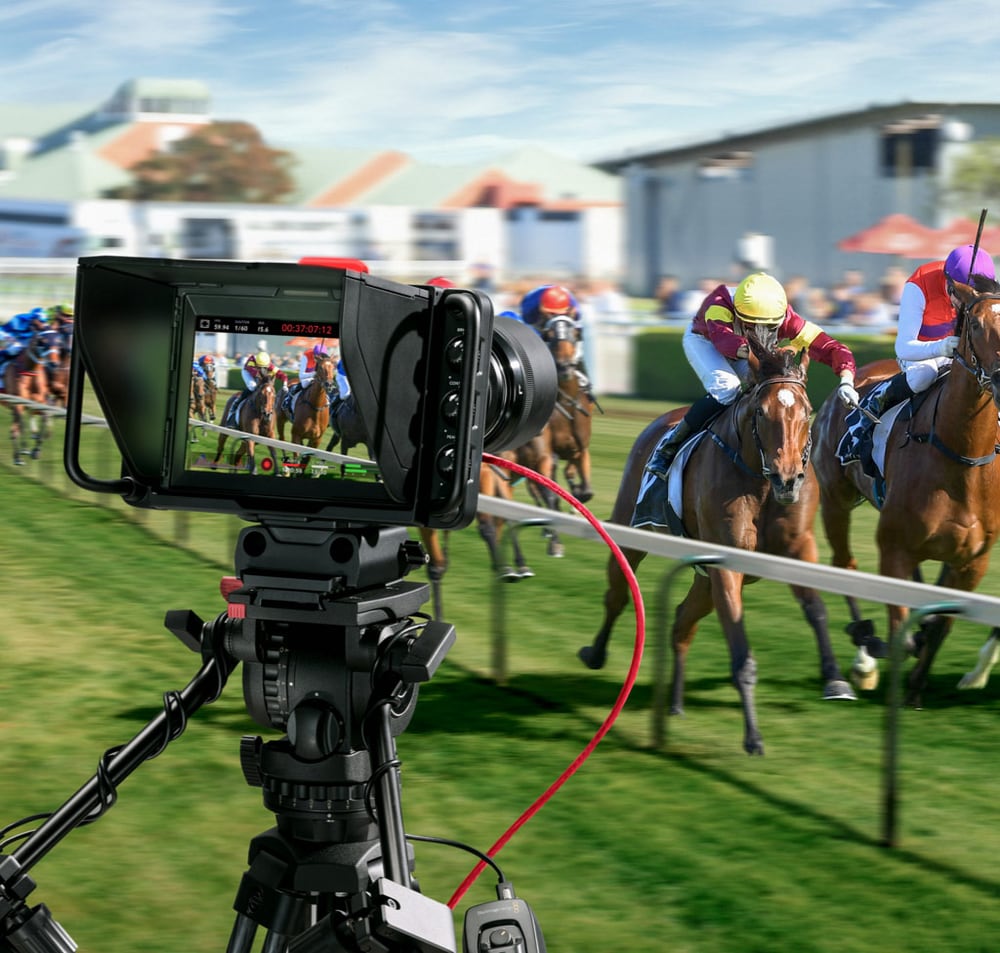

Kamera daleč od mešalnika

Kamera ne potrebuje lastnega napajalnika, zato lahko stoji daleč od mešalnika. Za krajše razdalje zadošča kabel Cat 6, za daljše je primeren dobro oklopljen kabel Cat 6A S/FTP. Ethernetni priključek se v obeh napravah zaklene proti izpulitvi.

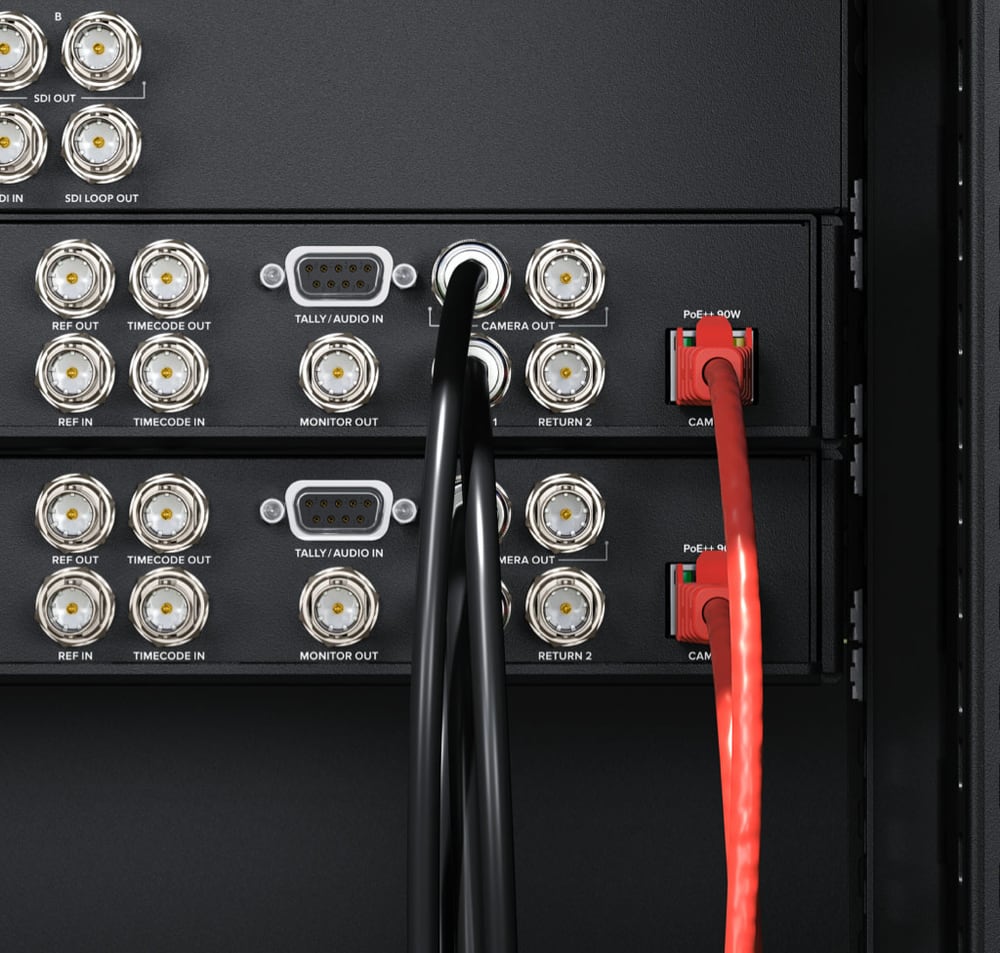

Na strani režije

En izhod 12G-SDI kamere speljete v mešalnik, drugega na primer v snemalnik HyperDeck Studio za čisto snemanje ISO. Povratni vhod 1 prenaša program iz mešalnika v iskalo kamere, vhod 2 pa dodaten signal – teleprompter, grafiko ali drugo kamero – na izhod HDMI kamere.

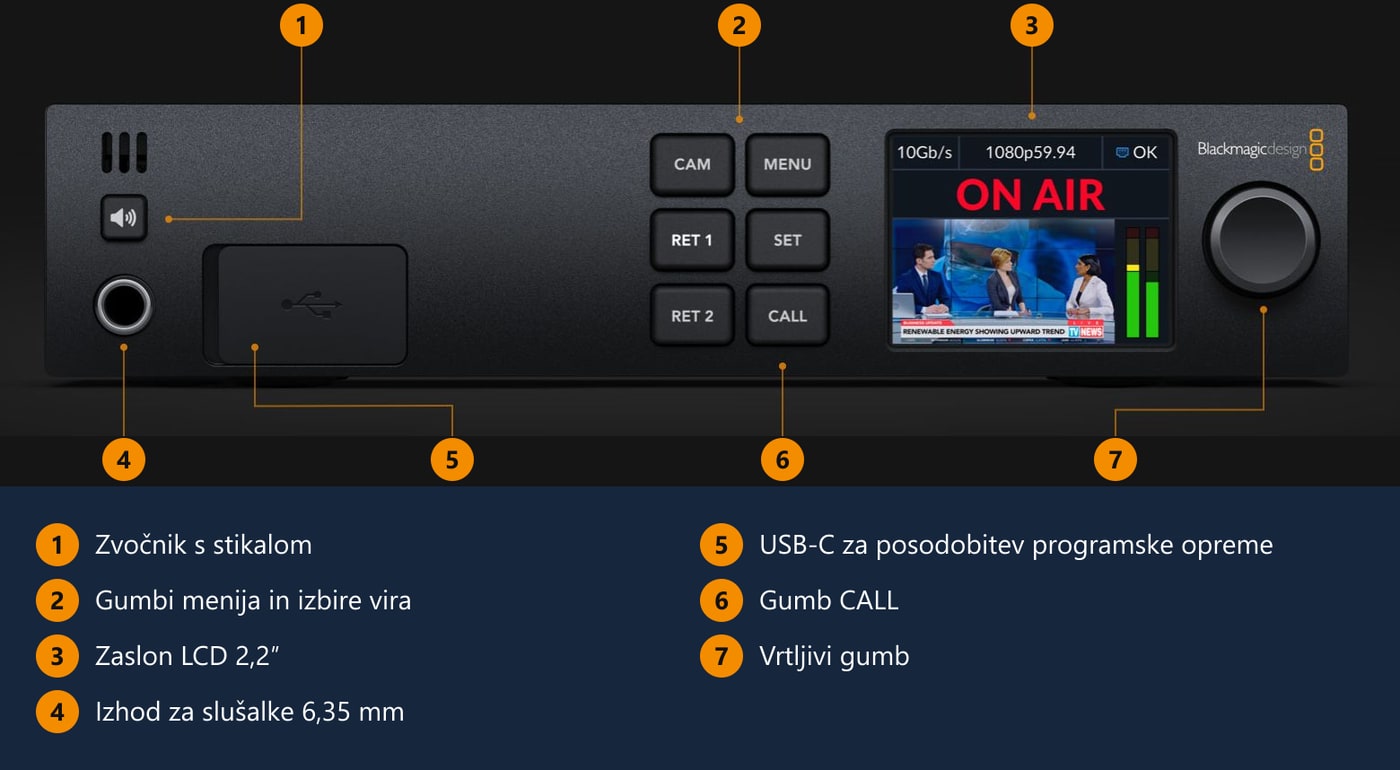

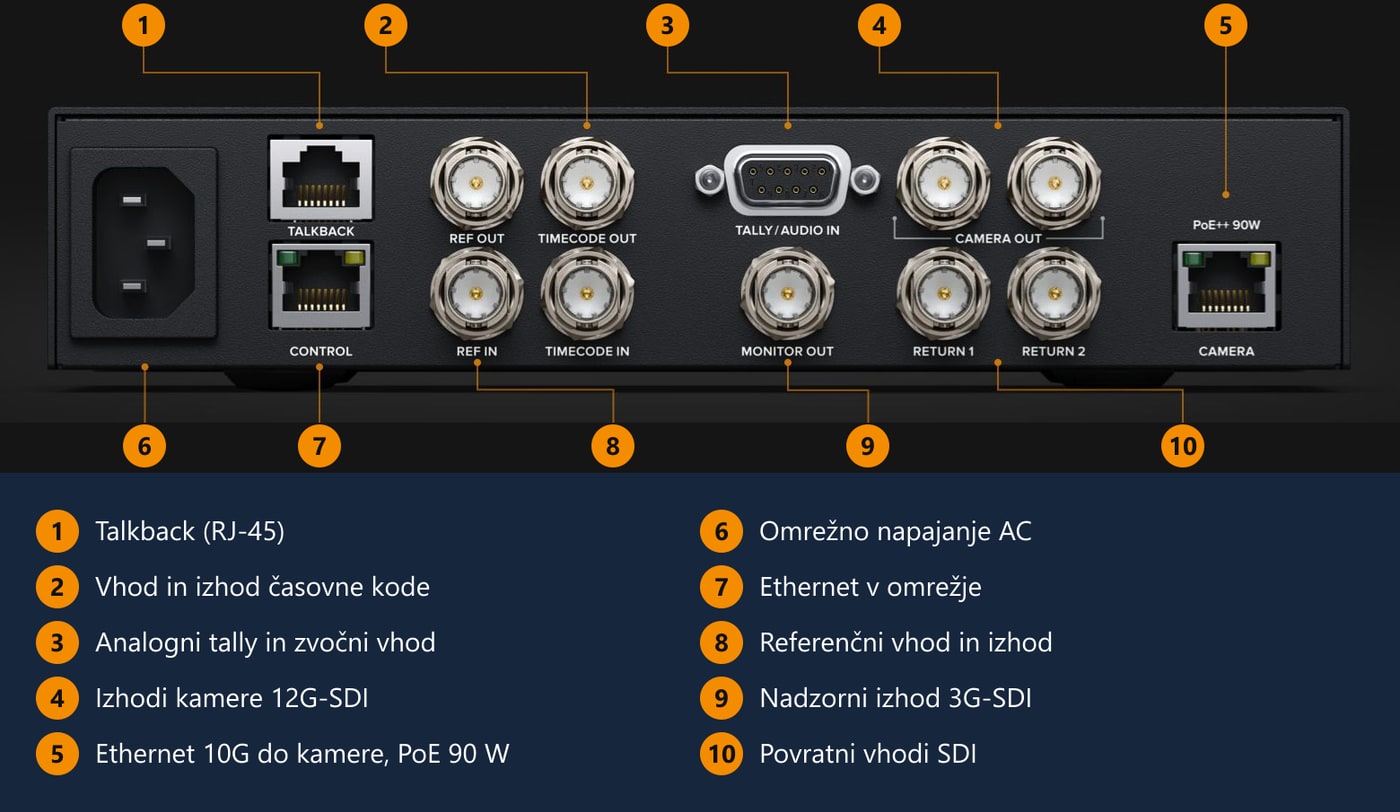

Priključki in upravljalni elementi

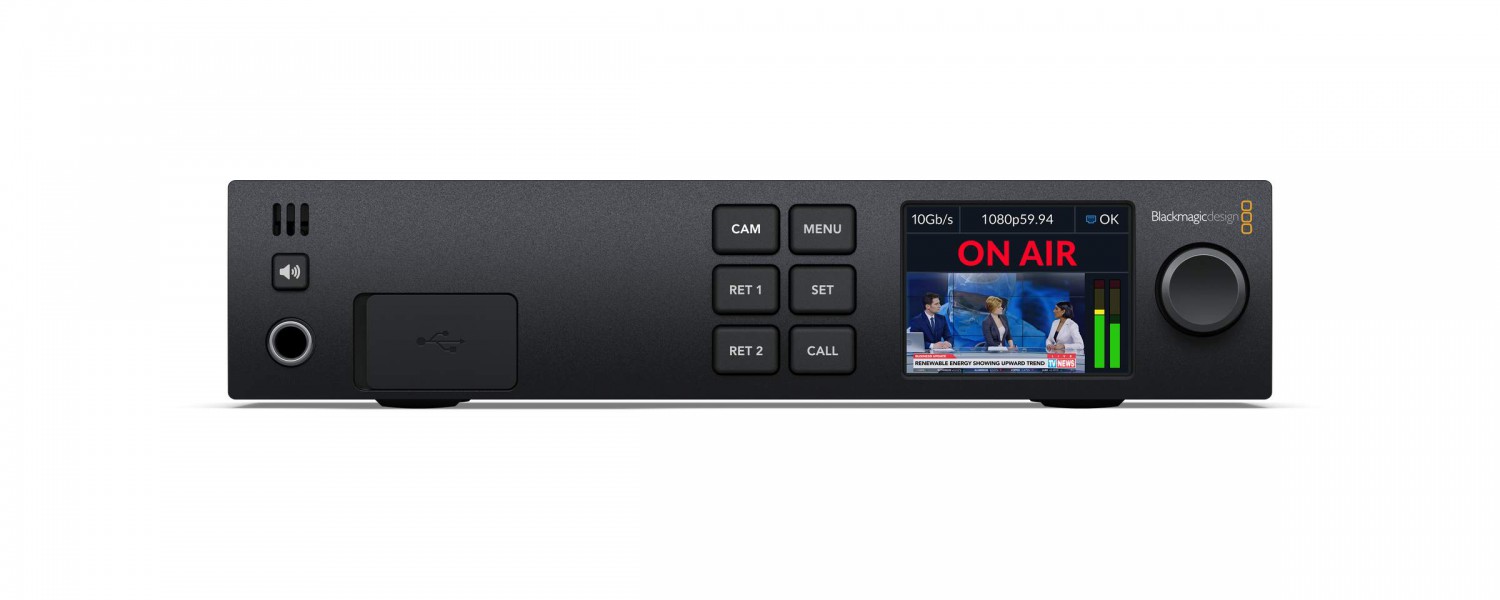

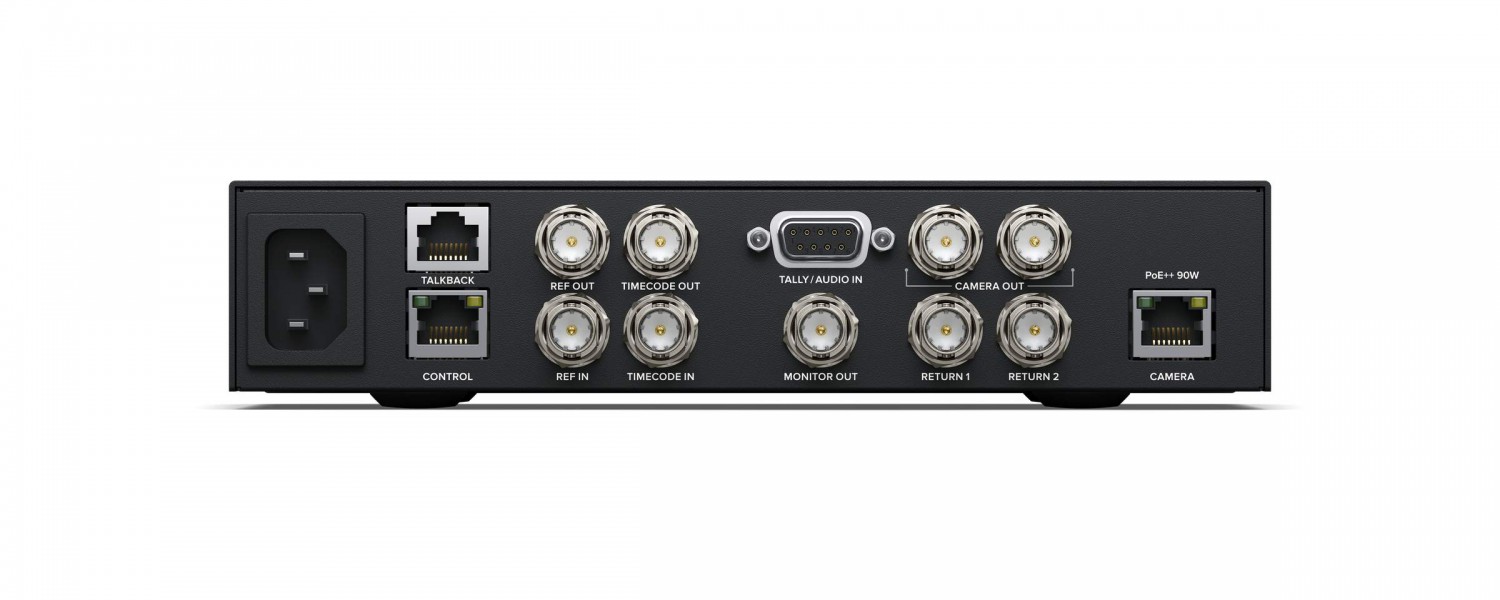

Sprednja plošča je namenjena nadzoru in upravljanju, zadnja povezavi s kamero in z opremo v režiji.
