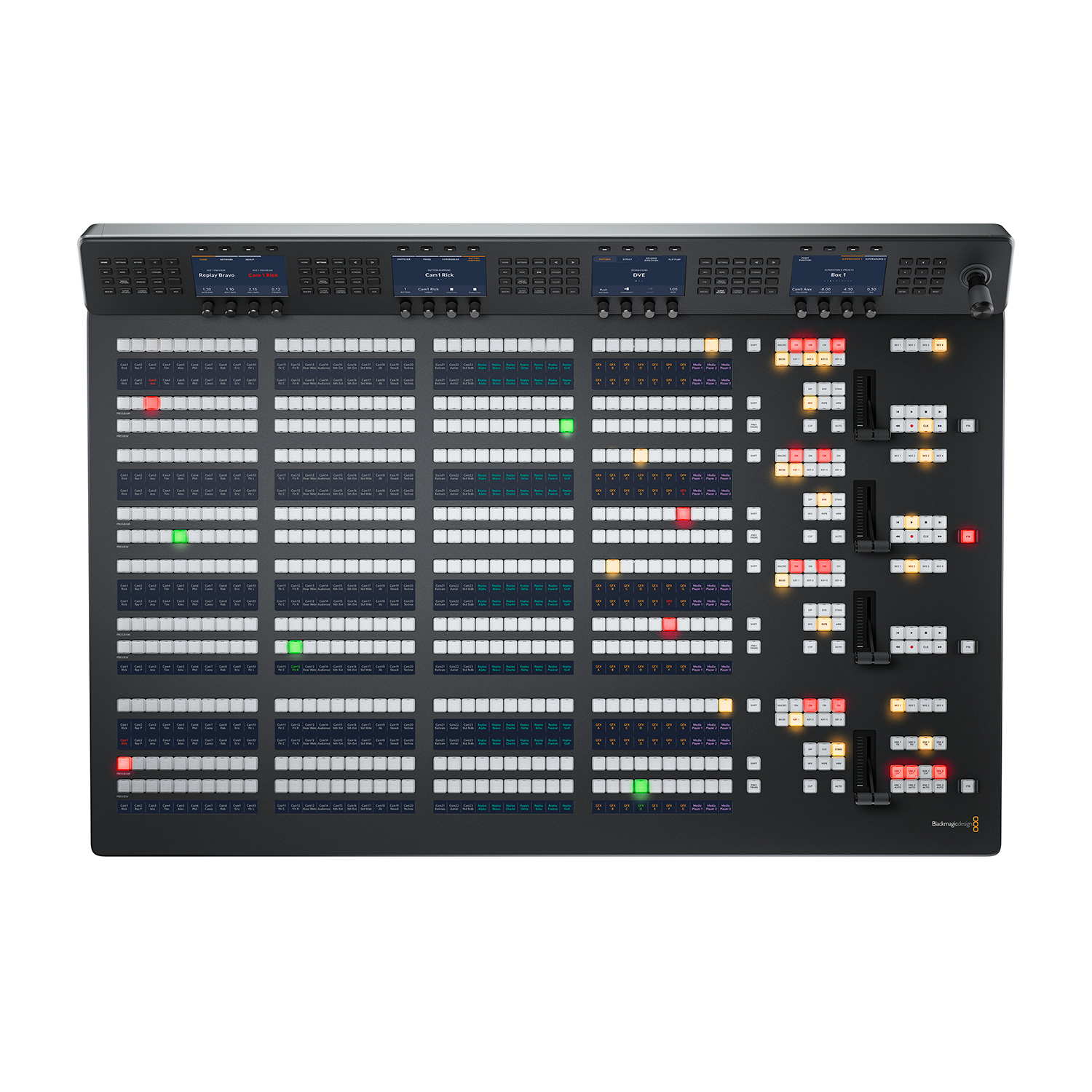

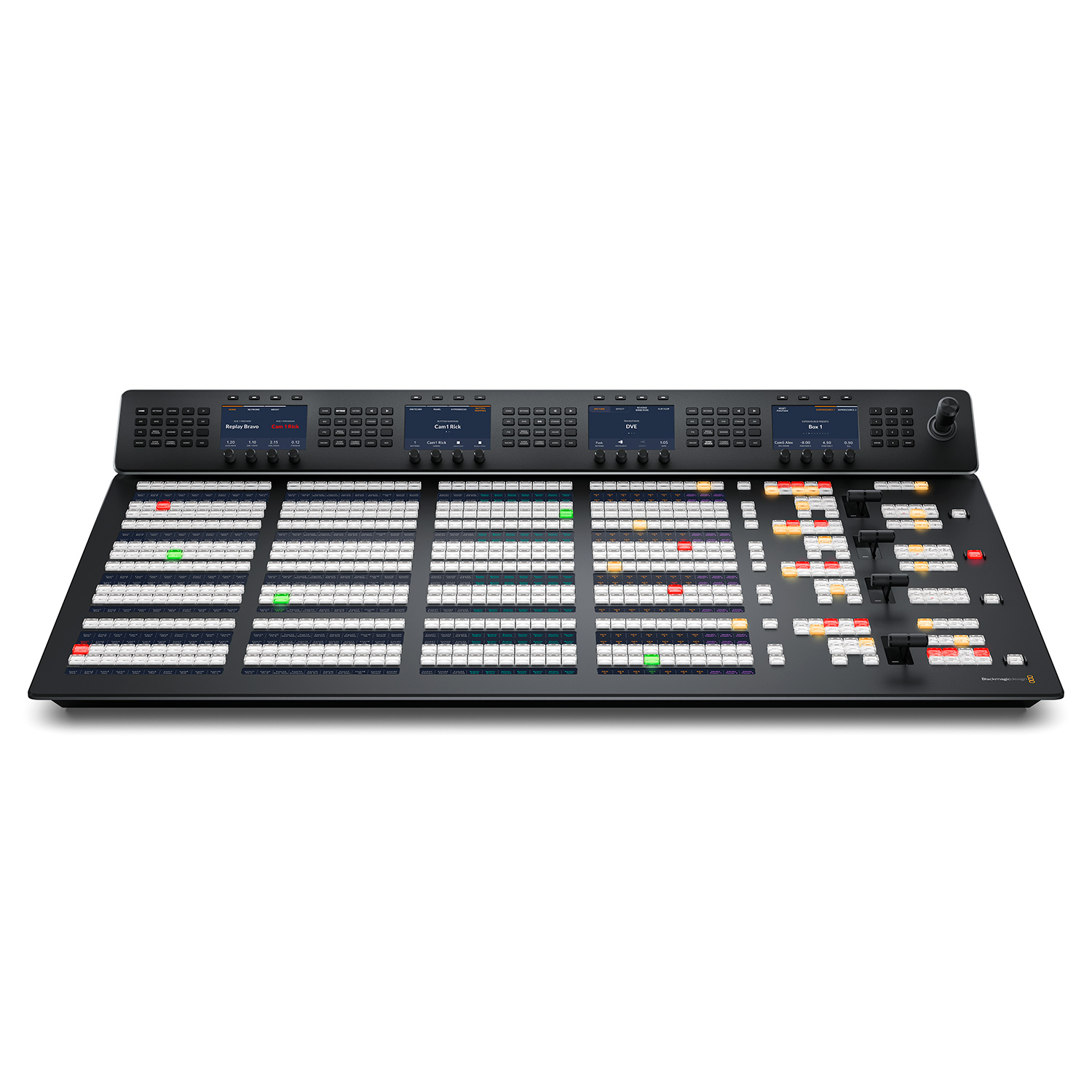

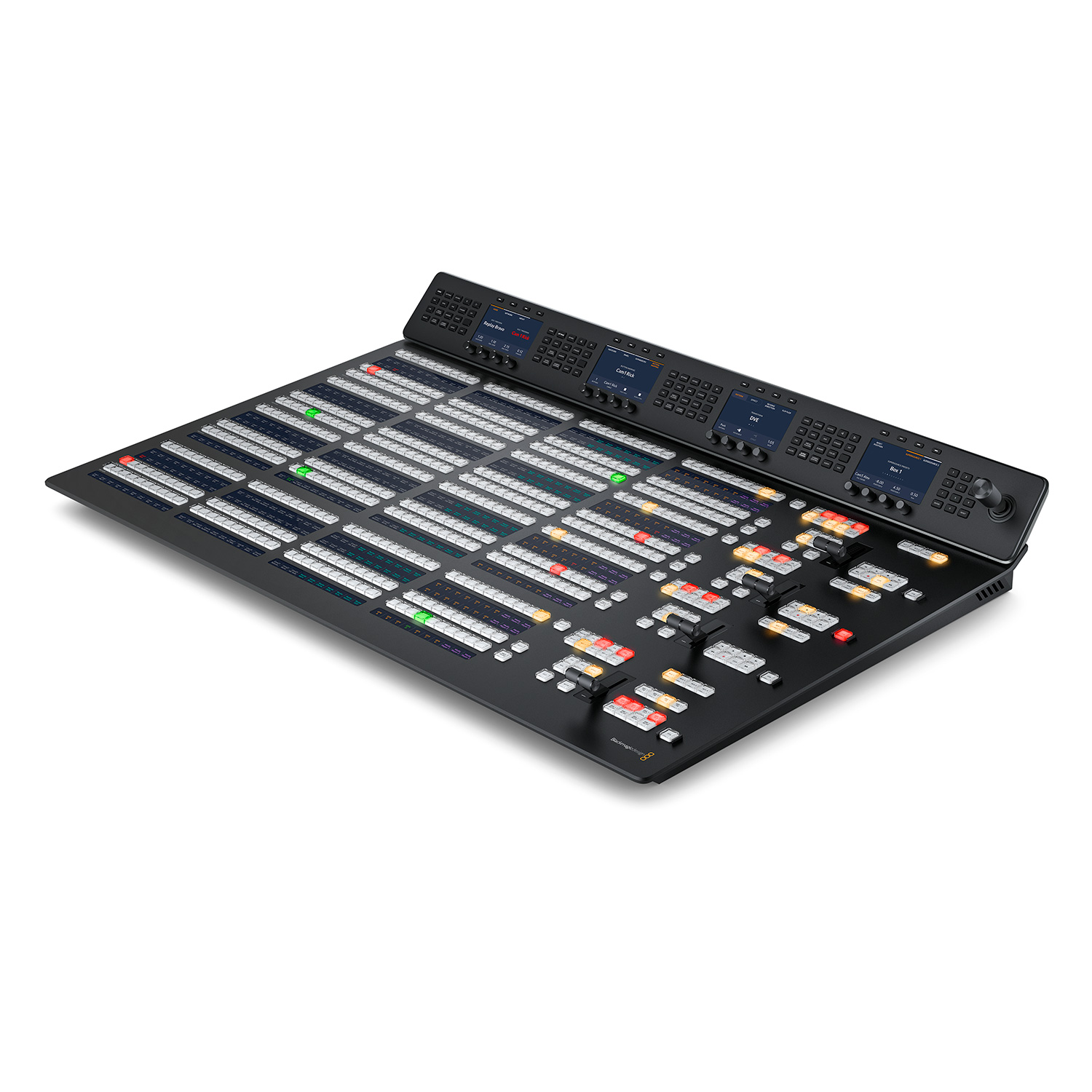

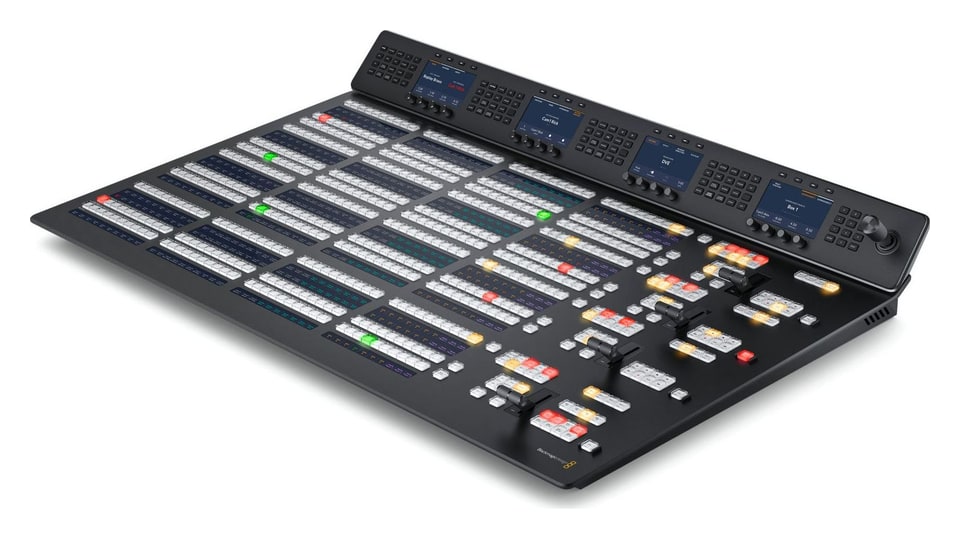

Blackmagic Design ATEM 4 M/E Advanced Panel 40

  • Brezplačna dostava
Koda artikla: SWPANELADV4ME40

ATEM 4 M/E Advanced Panel 40 je strojna upravljalna plošča za mešalnike ATEM, ki delo iz programske opreme prenese na oddajne tipke, ročico T-bar in igralno palico. Ponuja 4 vrste M/E s 40 neposrednimi tipkami virov (s tipko Shift do 80 virov), 4 sistemske zaslone LCD s tipkovnico funkcij, triosno igralno palico za DVE, makre in povezavo prek Etherneta. Idealna…

Več informacij

20 739 € z DDV 16 999.18 € brez DDV
Dodaj za primerjavo Zgodovina cen
Razpoložljivost
na povpraševanje
Koda artikla:
SWPANELADV4ME40
Dodaj za primerjavo Zgodovina cen

Blackmagic Design ATEM 1 M/E Advanced Panel 10

3 559 €brez DDV 2 917.21 €

Blackmagic Design ATEM 2 M/E Advanced Panel 20

6 959 €brez DDV 5 704.1 €

Blackmagic Design ATEM 2 M/E Advanced Panel 30

8 299 €brez DDV 6 802.46 €

Blackmagic Design ATEM 2 M/E Advanced Panel 40

10 619 €brez DDV 8 704.1 €

Blackmagic Design ATEM 1 M/E Advanced Panel 20

4 229 €brez DDV 3 466.39 €

Blackmagic Design ATEM 1 M/E Advanced Panel 30

6 099 €brez DDV 4 999.18 €

Blackmagic Design ATEM Micro Panel

Na zalogi > 5 ks759 €brez DDV 622.13 €

Vrhunska oprema za Blackmagic Design ATEM 4 M/E Advanced Panel 40

AVMATRIX Brezžični sistem za osvetlitev več kamer (4 x luči za osvetlitev)

  • Najboljši izdelek
AVMATRIX TS3019-4 je brezžični sistem za prikaz stanja z osnovno enoto in štirimi
489 €
Na zalogi 5 ks

Blackmagic Design ATEM 4 M/E Constellation 4K

  • Brezplačna dostava
ATEM 4 M/E Constellation 4K je profesionalen mešalnik v živo s 4 M/E za produkcije
10 559 €
Na zalogi 2 ks

Blackmagic Design ATEM 2 M/E Constellation HD

  • Brezplačna dostava
  • ZADNJI KOS
ATEM 2 M/E Constellation HD je profesionalen mešalnik v živo z 2 M/E za produkcije
1 999 €
Na zalogi 1 ks

Blackmagic Design ATEM 1 M/E Constellation HD

  • Brezplačna dostava
ATEM 1 M/E Constellation HD je profesionalen mešalnik v živo z 1 M/E za produkcije
1 179 €
V pošiljanje 1 ks

Blackmagic Design ATEM 4 M/E Constellation HD

  • Brezplačna dostava
ATEM 4 M/E Constellation HD je profesionalen mešalnik v živo s 4 M/E za produkcije
4 469 €
na povpraševanje

Blackmagic Design ATEM 2 M/E Constellation 4K

  • Brezplačna dostava
ATEM 2 M/E Constellation 4K je profesionalen mešalnik v živo z 2 M/E za produkcije
5 699 €
na povpraševanje

Blackmagic Design ATEM 4 M/E Constellation IP

  • Brezplačna dostava
ATEM 4 M/E Constellation IP je nativni mešalnik SMPTE-2110 v živo s 4 M/E za velike
12 249 €
na povpraševanje

Blackmagic Design ATEM Constellation 8K

  • Brezplačna dostava
ATEM Constellation 8K je profesionalen mešalnik v živo s 4 M/E za produkcije Ultra
12 809 €
na povpraševanje

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

  • Brezplačna dostava
ATEM 4 M/E Constellation 4K Plus je profesionalen mešalnik v živo s 4 M/E za produkcije
14 579 €
na povpraševanje

Blackmagic Design ATEM 1 M/E Constellation 4K

  • Brezplačna dostava
ATEM 1 M/E Constellation 4K je profesionalen mešalnik v živo z 1 M/E za produkcije
3 219 €
na povpraševanje

Prikaži vse dodatke

Opis izdelka SPECIFIKACIJE VSEBINA EMBALAŽE

Opis izdelka

ATEM 4 M/E Advanced Panel 40 je strojna upravljalna plošča za mešalnike ATEM, ki delo iz programske opreme prenese na oddajne tipke, ročico T-bar in igralno palico. Ponuja 4 vrste M/E s 40 neposrednimi tipkami virov (s tipko Shift do 80 virov), 4 sistemske zaslone LCD s tipkovnico funkcij, triosno igralno palico za DVE, makre in povezavo prek Etherneta. Idealna je za ATEM Constellation in druge mešalnike ATEM.

Štiri vrste M/E po 40 tipk za ATEM Constellation

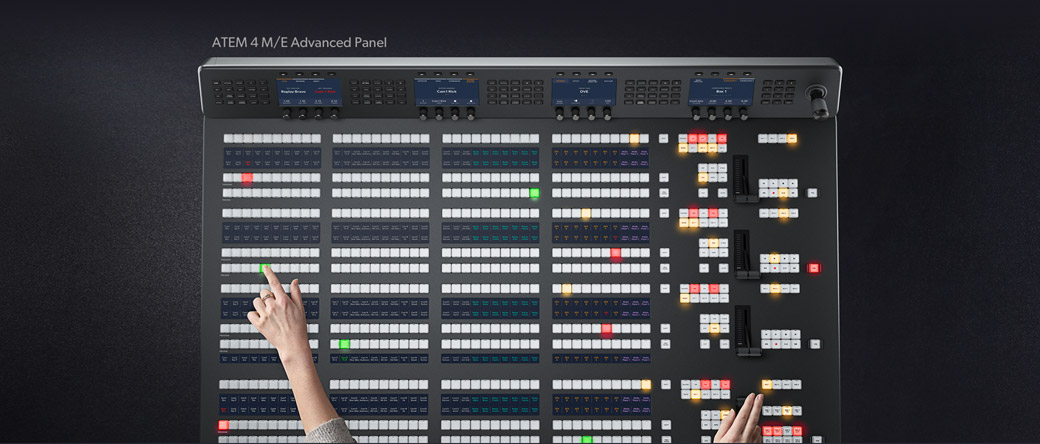

ATEM 4 M/E Advanced Panel 40 mešalniku ATEM prinaša oddajni potek dela: vir pripravite na vodilu predogleda, ga preverite na izhodu ali v pogledu multiview in ga s tipko CUT, AUTO ali ročico T-bar pošljete v oddajo. Fizične tipke, vrtljivi gumbi in igralna palica naredijo vse funkcije mešalnika dostopne hkrati.

4 vrste M/E40 tipk · Shift 804× sistemski LCDTriosna igralna palica4× T-bar4× Ethernet

Neposredno upravljanje brez iskanja po menijih

Vsaka vrsta prehoda ima svojo tipko in sistemski zaslon LCD takoj prikaže njene parametre. Plošča shrani 10 lastnih nastavitev in makre zažene z enim pritiskom, ker so shranjeni v mešalniku.

Lastni napisi in barve

Zasloni LCD ob tipkah prikazujejo imena virov, osvetlitev tipk pa je mogoče barvno prilagoditi – operater se hitro znajde tudi v obsežni produkciji.

Dvojno napajanje

Dva notranja napajalnika 100–240 V in vgrajeno 4-vratno ethernetno stikalo – dodatna omrežna oprema ni potrebna.

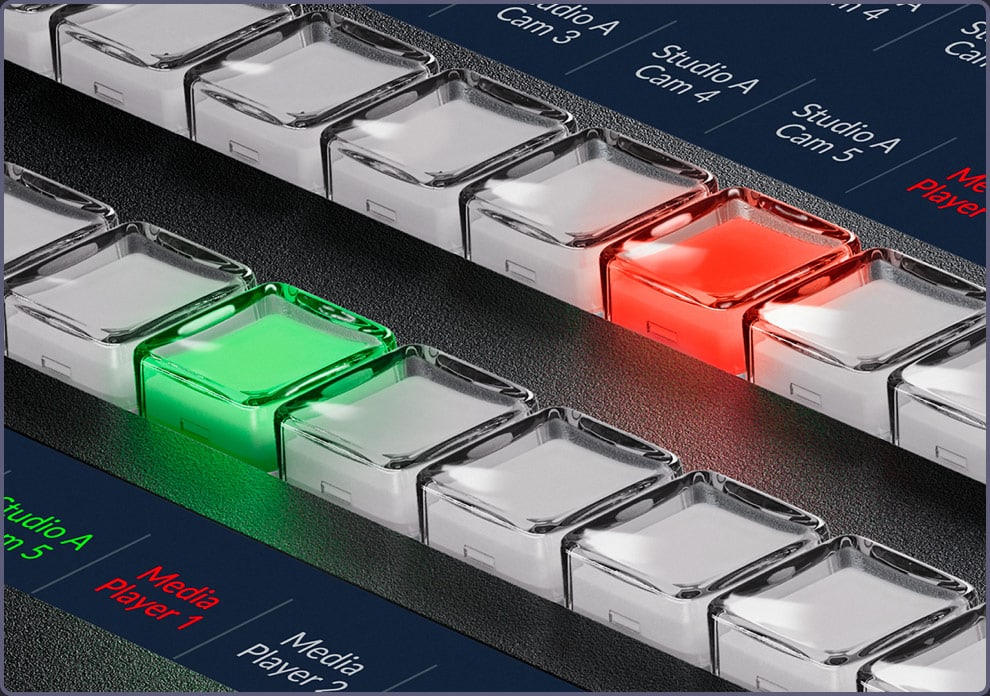

Tipke virov z napisi LCD

Vsaka vrsta M/E ima 40 neposrednih tipk virov in s tipko Shift doseže 80 virov. Vir, pripravljen na vodilu predogleda, vidite na izhodu aux ali v pogledu multiview, preden ga pošljete v oddajo; po potrebi lahko režete tudi neposredno na programskem vodilu.

ATEM 4 M/E Advanced Panel 40 – Tipke virov z napisi LCD

Izbirno vodilo in izhodi aux

Vsaka vrsta M/E ima svoje izbirno vodilo (select bus) za usmerjanje virov na izhode aux in v notranjo obdelavo, na primer v keyerje in DVE. Vir na izhodu zamenjate z enim pritiskom tipke – tako kot na usmerjevalniku SDI.

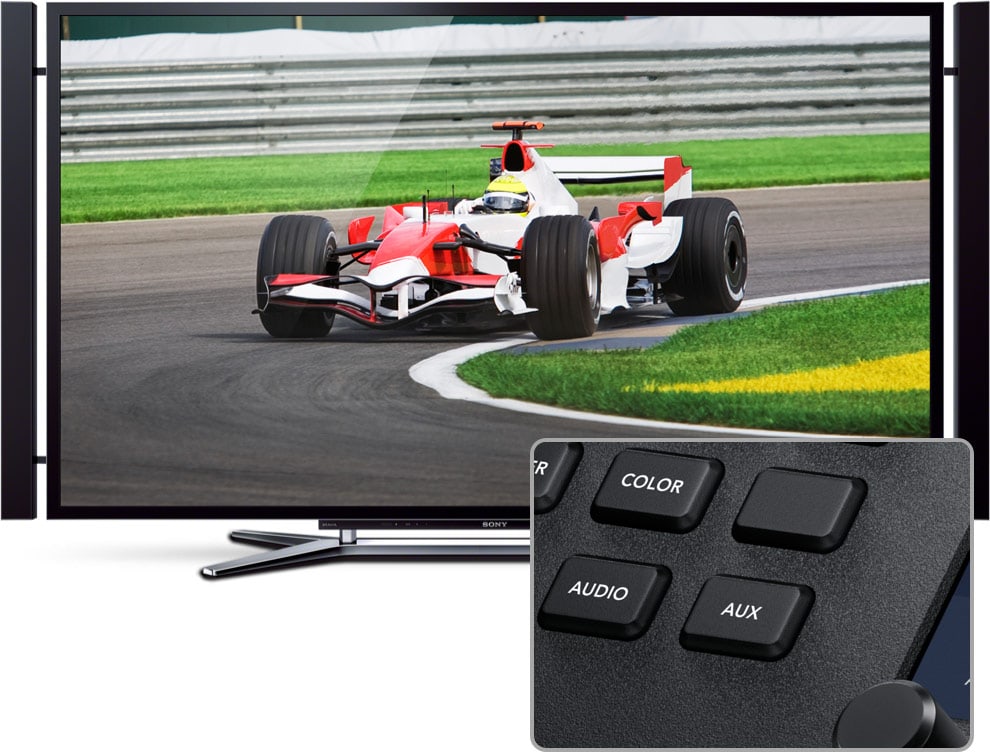

ATEM 4 M/E Advanced Panel 40 – Izbirno vodilo in izhodi aux

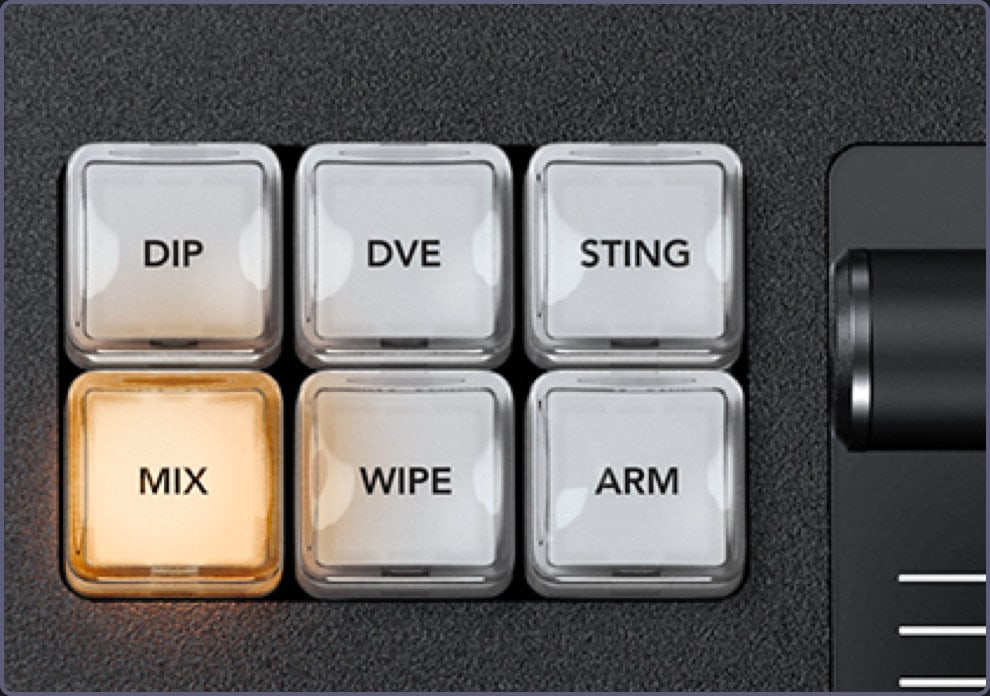

Prehodi z eno tipko

Mix, dip, wipe, DVE in stinger imajo vsak svojo tipko, sistemski zaslon LCD pa prikaže parametre izbranega prehoda. Samodejni prehod se nastavi od 1 do 250 sličic, zato je v vsej oddaji enak; s tipko za predogled prehoda (PREV TRANS) ga preizkusite na izhodu predogleda, preden gre v oddajo.

ATEM 4 M/E Advanced Panel 40 – Prehodi z eno tipko

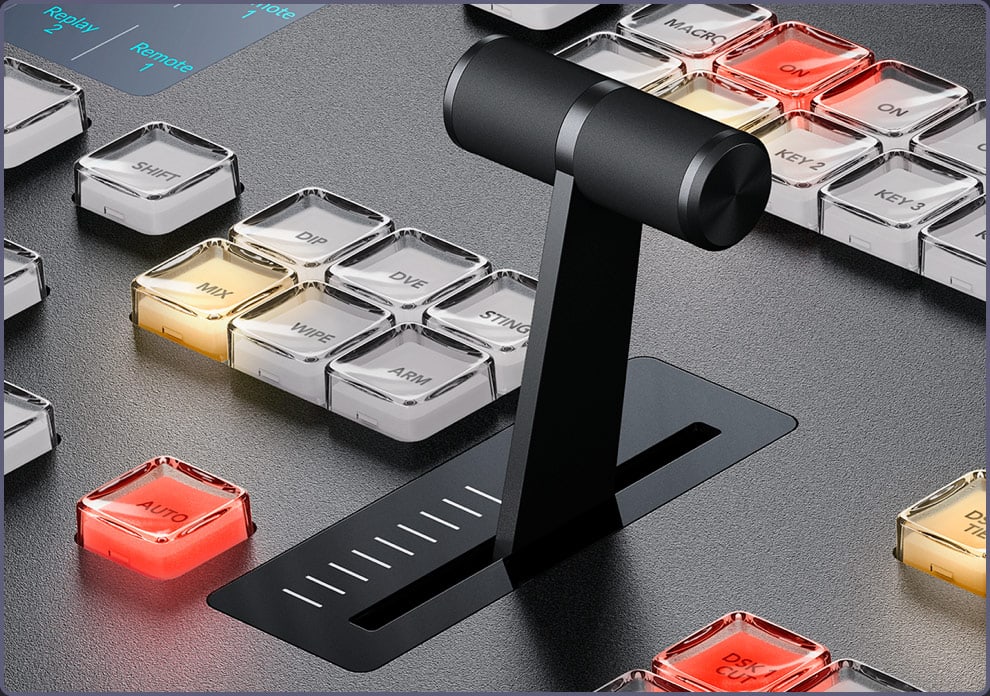

Ročica T-bar in zatemnitev v črno

Ergonomska ročica T-bar omogoča ročno vodenje prehoda v ritmu nastopa v živo. Tipka FTB zatemni celoten izhod mešalnika v črno – po želji skupaj z zvokom – in je zaščitena pred nenamernim pritiskom.

ATEM 4 M/E Advanced Panel 40 – Ročica T-bar in zatemnitev v črno

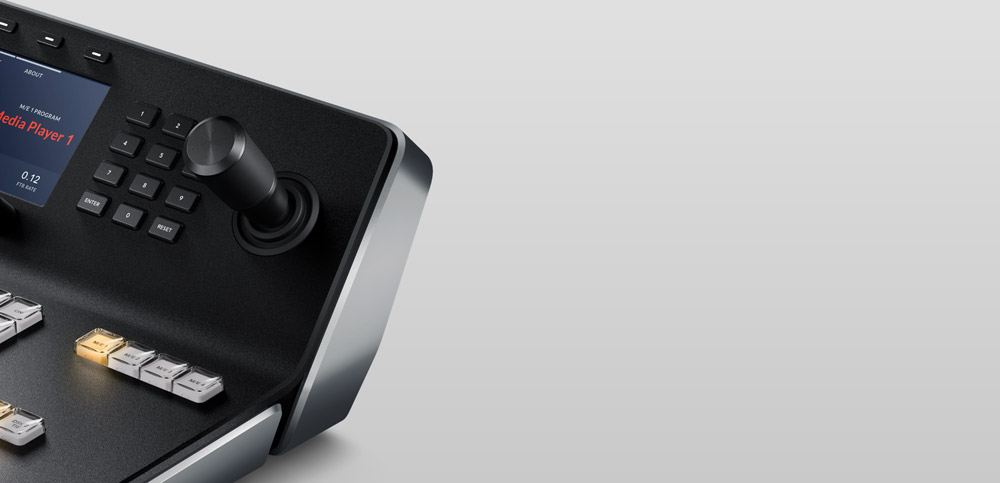

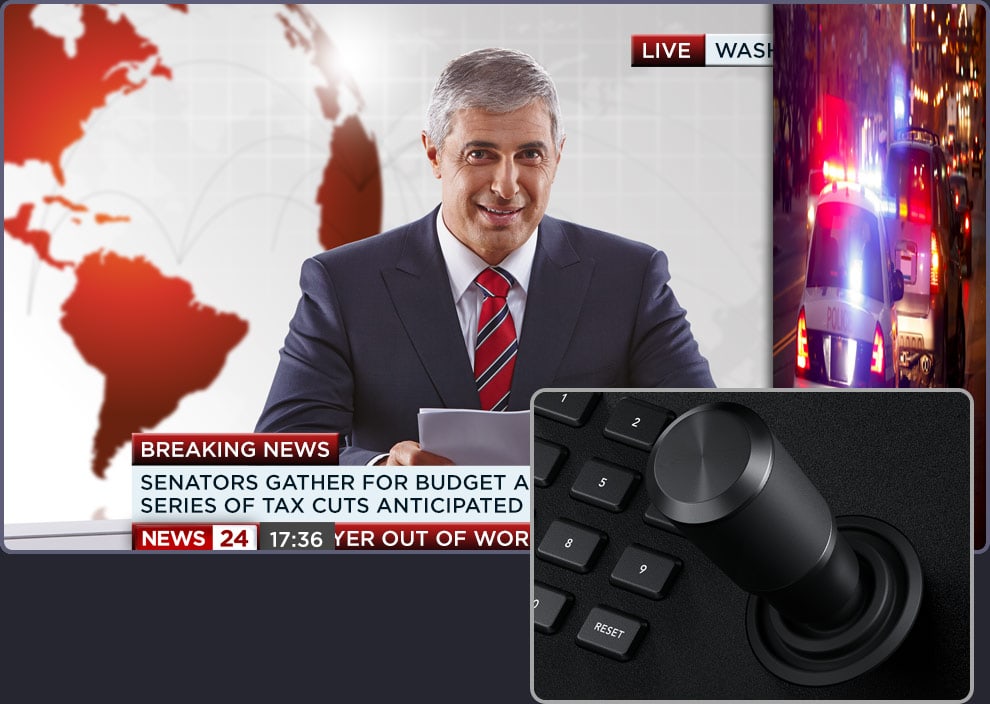

Triosna igralna palica za DVE

Igralna palica premika sliko v sliki gor, dol in vstran, z vrtenjem pa spreminja njeno velikost; enako natančno postavi središče prehoda wipe. Z igralno palico lahko vnesete tudi začetni in končni položaj lastnih animiranih premikov DVE.

ATEM 4 M/E Advanced Panel 40 – Triosna igralna palica za DVE

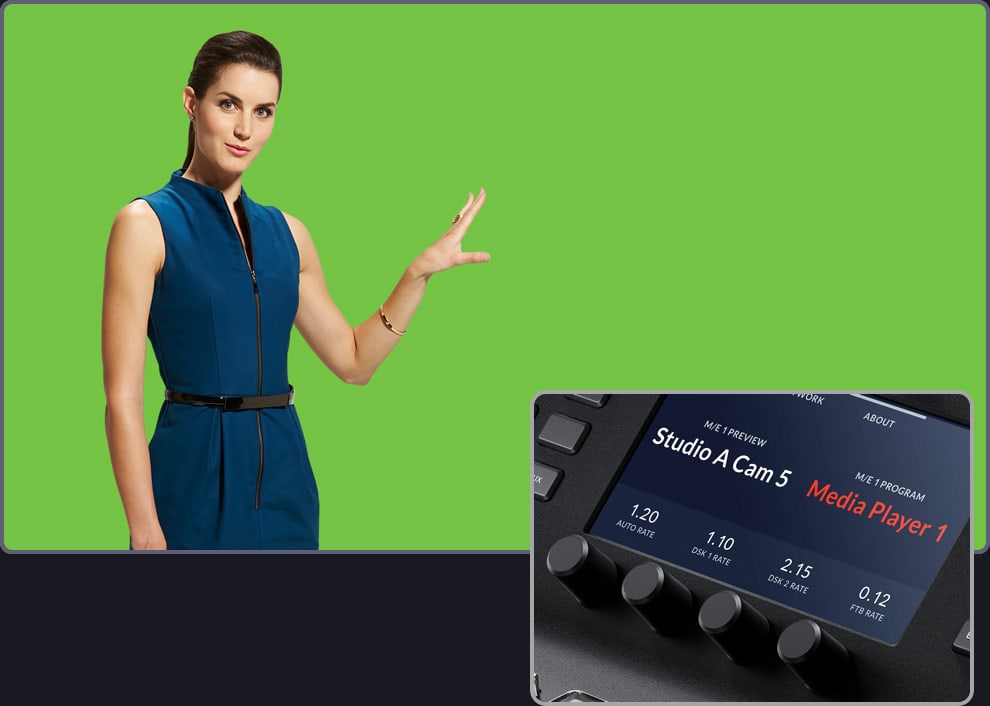

Keyerji in sistemski zasloni LCD

4 sistemske zaslone LCD s tipkovnico funkcij, vrtljivimi gumbi in tipkami omogočajo dostop do več sto parametrov – keyerjev, prehodov, DVE, generatorjev barv, video standarda, pogleda multiview in prerazporeditve tipk. Pri chroma keyingu so upravljalni elementi v roki, parametre pa fino nastavite med spremljanjem izhoda.

ATEM 4 M/E Advanced Panel 40 – Keyerji in sistemski zasloni LCD

Makri in predvajalniki medijev

Tipke za makre (4 × 40) zaženejo lastne makre, shranjene v mešalniku, zato se sprememba pokaže na vseh priključenih ploščah. S plošče lahko izbirate tudi mirujoče slike iz knjižnice medijev za predvajalnike medijev in zaganjate posnetke.

ATEM 4 M/E Advanced Panel 40 – Makri in predvajalniki medijev

Povezava prek Etherneta

Plošča se z mešalnikom poveže prek Etherneta (4× 10/100/1000 BASE-T z zanko za dodatne plošče ali računalnike), neposredno ali prek omrežja. Hkrati lahko uporabljate več strojnih plošč, ATEM Camera Control Panel in ATEM Software Control ter mešalnik upravljate tudi na daljavo; vdelana programska oprema se posodablja prek USB-C.

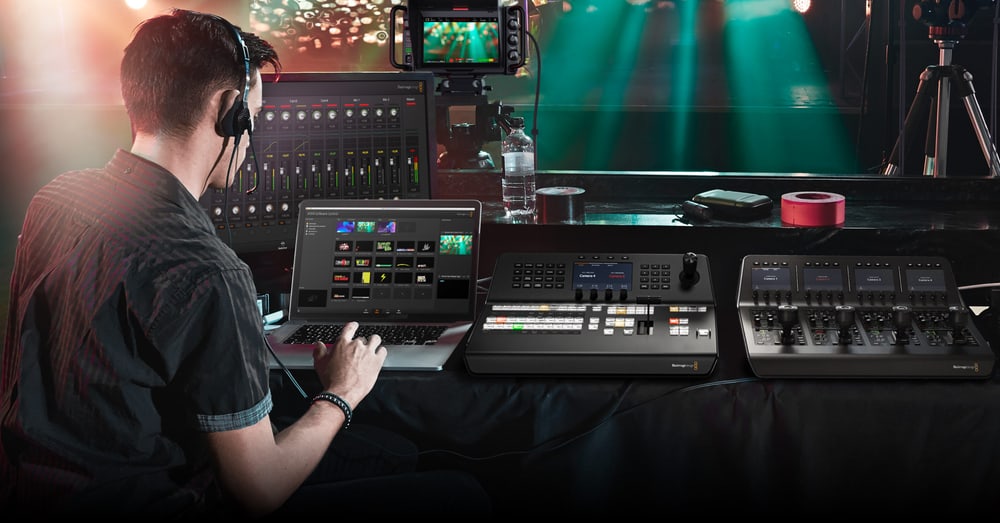

ATEM 4 M/E Advanced Panel 40 – Povezava prek Etherneta

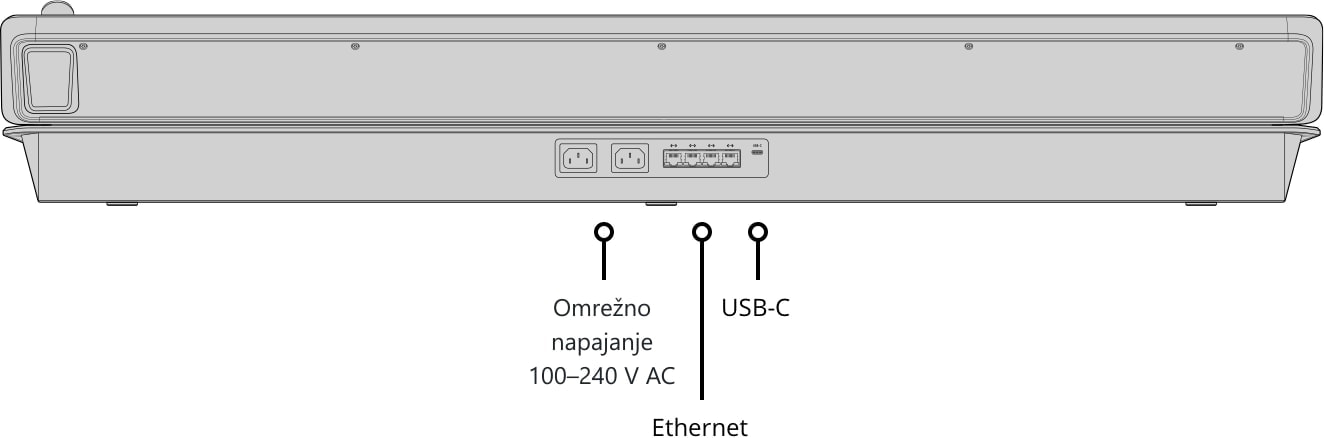

Zadnja stran in priključki

Na zadnji strani so dva napajalna vhoda 100–240 V, četvero vrat Ethernet z zanko in USB-C za posodobitev vdelane programske opreme.

ATEM 4 M/E Advanced Panel 40 – Zadnja stran in priključki

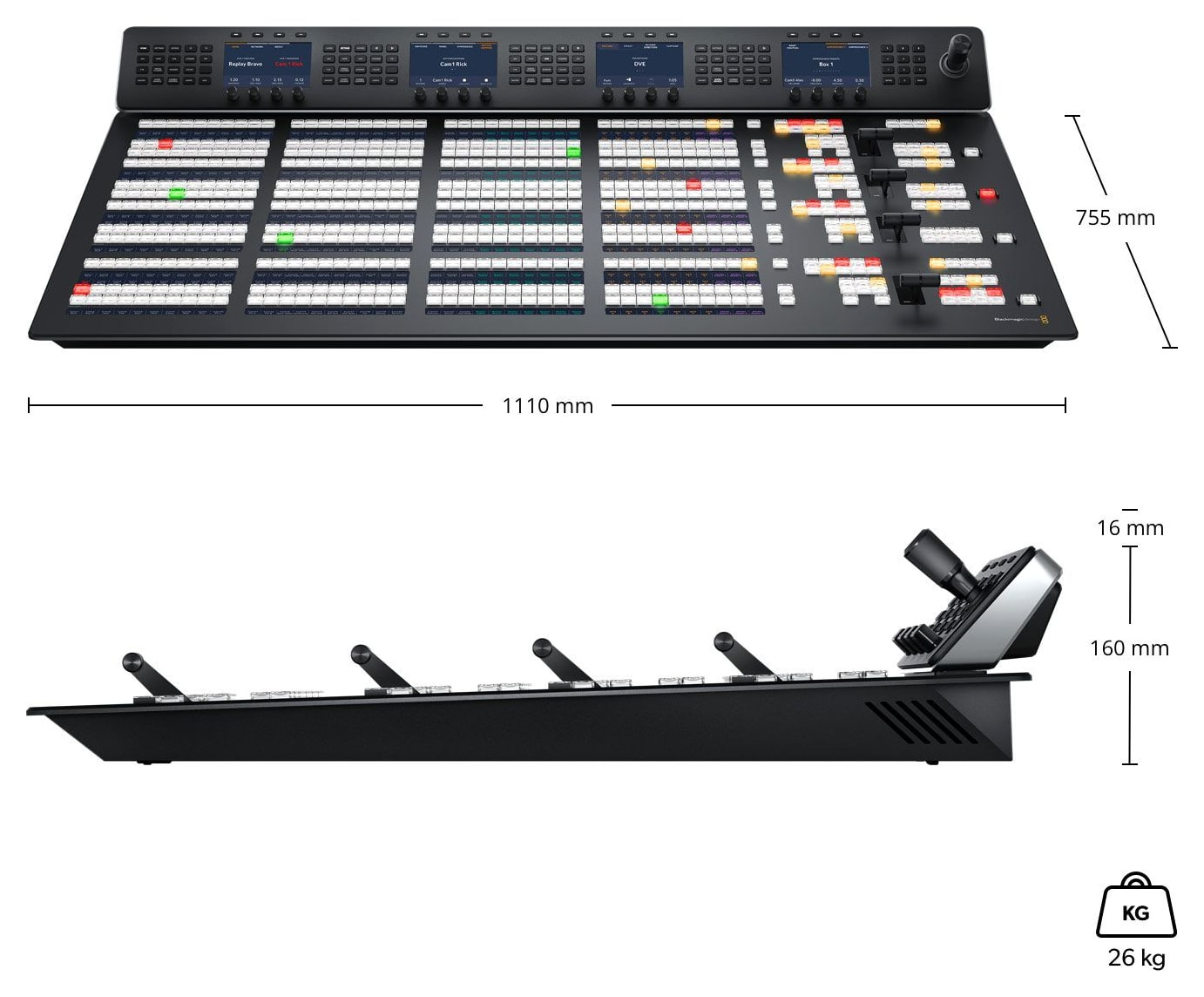

Mere

Širina 1110 mm, globina 755 mm, teža 26 kg.

ATEM 4 M/E Advanced Panel 40 – Mere

Dodatne informacije

Preudaren delovni postopek ATEM

Plošča omogoča polno izkoriščanje zmogljivosti združljivega mešalnika ATEM, vključno z neposrednim rezanjem na programsko vodilo, pripravo naslednjega kadra na predoglednem vodilu, izbiro prehodov ter delom z upstream in downstream keyerji. Parametri učinkov se prikazujejo na sistemskih zaslonih LCD, tako da operaterju med neposrednim prenosom ni treba zapustiti glavnega delovnega prostora.

Makri omogočajo snemanje zaporedja ukazov in njihovo ponovno izvajanje z enim samim pritiskom na tipko. Lastna imena virov, nastavljive barve tipk in ločeno izbirno vodilo ohranjajo preglednost obsežne produkcije tudi pri hitrem poteku oddaje.

Ergonomija za zahtevne produkcije v živo

Štiri fizične vrste M/E s 40 vhodnimi tipkami, štirimi sistemskimi zasloni LCD in 24 zasloni za lastne oznake odprejo celotno zmogljivost združljivega mešalnika ATEM brez iskanja po programskih menijih.

Ločeni vodili Program in Preview pospešita pripravo kadrov. Prehode izvedete s tipkama Cut in Auto ali z natančno ročico T‑bar, triosna igralna palica pa določa položaj in velikost elementov DVE.

Plošča neposredno upravlja upstream in downstream keyerje, shranjuje nastavitve in z enim pritiskom sproži makre. Barvna stanja in lastna imena virov ohranjajo preglednost velike produkcije.

VSEBINA EMBALAŽE

  • ATEM 4 M/E Advanced Panel 40

SPECIFIKACIJE

  • Vrste M/E: 4
  • Tipke virov: 40 neposrednih, 80 s tipko Shift; tribarvne LED
  • Napisi LCD na tipkah: 10 vrstic po 24 znakov
  • Indikatorji On-Air: 20
  • Sistemski zasloni LCD: 4; upravljanje menijev 4 × 20 tipk
  • Tipke za makre: 4 × 40
  • Transportne tipke: 24
  • Prehodi DSK: 4× Auto, Cut, Tie/Preview
  • Predogled prehoda: 4
  • Ciljno in izbirno vodilo: 4 in 4
  • T-bar: 4
  • Triosna igralna palica: 1
  • Številska tipkovnica: 1
  • Ethernet: 4× 10/100/1000 BASE-T z zanko za dodatne plošče ali računalnike
  • Posodobitve: USB-C
  • Programska oprema: ATEM Software Control (macOS 14 Sonoma, macOS 15 Sequoia ali novejši, Windows 10 in 11)
  • Napajanje: 2× notranji napajalnik 100–240 V AC (redundantno)
  • Poraba energije: 250 W
  • Mere: 1110 × 755 mm (širina × globina)
  • Teža: 26 kg
  • Delovna temperatura: 0 do 40 °C
  • Temperatura skladiščenja: −20 do 60 °C
  • Relativna vlažnost: do 95 %
  • Garancija: 1 leto omejene garancije proizvajalca

PRIPOROČAMO

ATEM 4 M/E Advanced Panel 40 je strojna upravljalna plošča za mešalnike ATEM. Deluje z mešalniki ATEM Constellation, s katerimi se poveže prek Etherneta; kamere Blackmagic v istem sistemu lahko upravljate s ploščo ATEM Camera Control Panel.

Mešalniki ATEM Constellation - Plošča se z mešalnikom poveže prek Etherneta in upravlja njegove vrste M/E, keyerje, prehode in makre.

Upravljanje kamer - Zaslonko, ravnovesje beline, ojačanje in barvne korekcije kamer Blackmagic nastavlja ločen operater z enote za upravljanje kamer.

Povezave - Kabli Cat6 za povezavo plošče z mešalnikom in zanko do dodatnih plošč.

Parametri

Parametri

Producent: Blackmagic Design
Kategorija: Nadzorne plošče

Main parameters

VmesnikLAN · USB
Upravljalni elementiT-bar · programabilne tipke
ZaslonLCD
