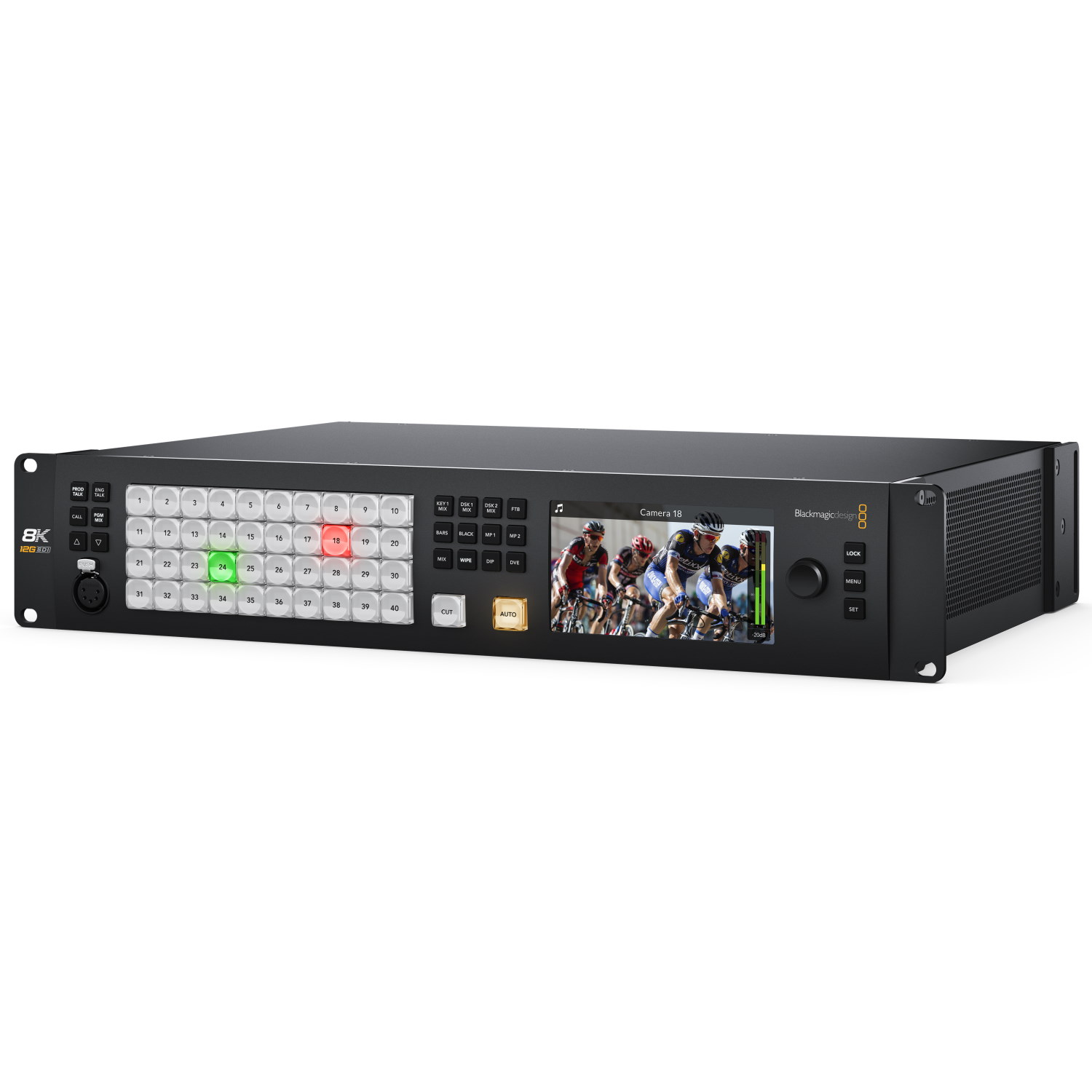

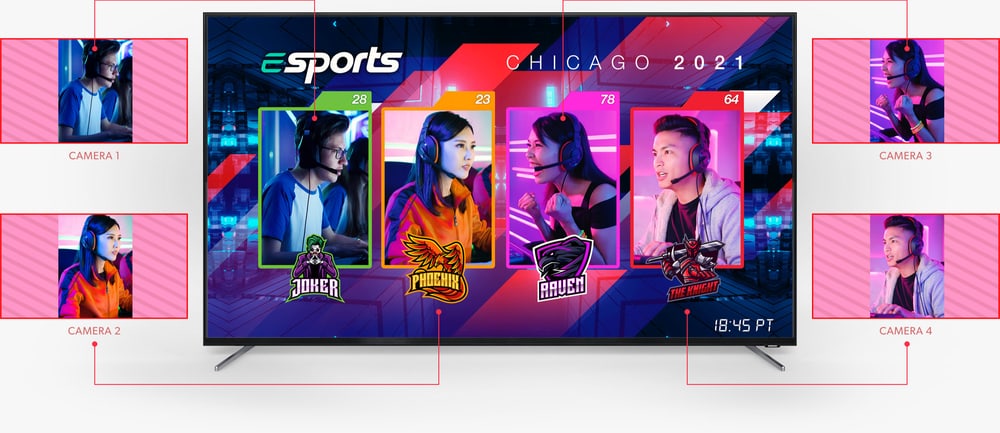

ATEM Constellation 8K je fantastično opremljena režija Ultra HD s 4 kanali M/E, 40 vhodi 12G-SDI, 24 izhodi 12G-SDI, 4 enotami za učinke DVE, 16 ključnimi moduli, 4 medijskimi predvajalniki, 4 večpredstavnostnimi izhodi, 2 enotama SuperSource in pretvorbo standardov na vsakem vhodu. S kombinacijo teh funkcij lahko režija deluje tudi v ločljivosti 8K!
ATEM Constellation 8K je fantastično opremljena režija Ultra HD s 4 kanali M/E, 40 vhodi 12G-SDI, 24 izhodi 12G-SDI, 4 enotami za učinke DVE, 16 ključnimi moduli, 4 medijskimi predvajalniki, 4 večpredstavnostnimi izhodi, 2 enotama SuperSource in pretvorbo standardov na vsakem vhodu. S kombinacijo teh funkcij lahko režija deluje tudi v ločljivosti 8K!
ATEM Constellation 8K je fantastično opremljena režija Ultra HD s 4 kanali M/E, 40 vhodi 12G-SDI, 24 izhodi 12G-SDI, 4 enotami za učinke DVE, 16 ključnimi moduli, 4 medijskimi predvajalniki, 4 večpredstavnostnimi izhodi, 2 enotama SuperSource in pretvorbo standardov na vsakem vhodu. S kombinacijo teh funkcij lahko režija deluje tudi v ločljivosti 8K!

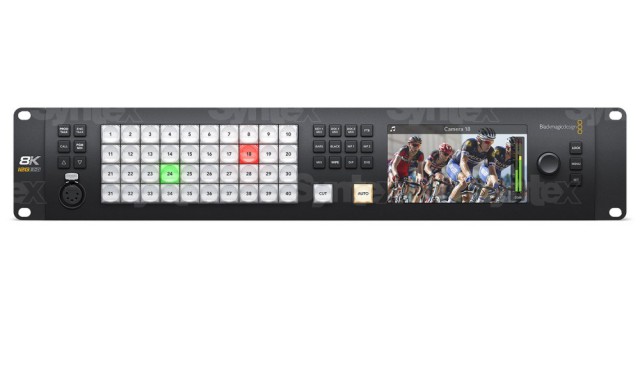

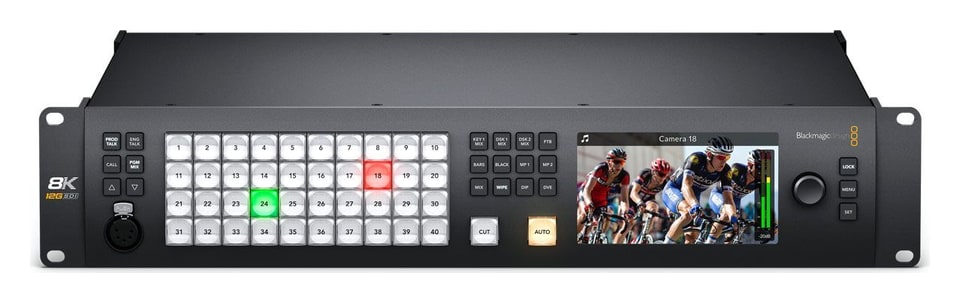

Sprednja plošča

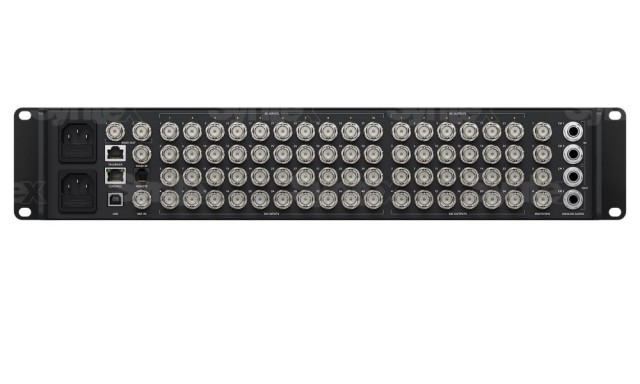

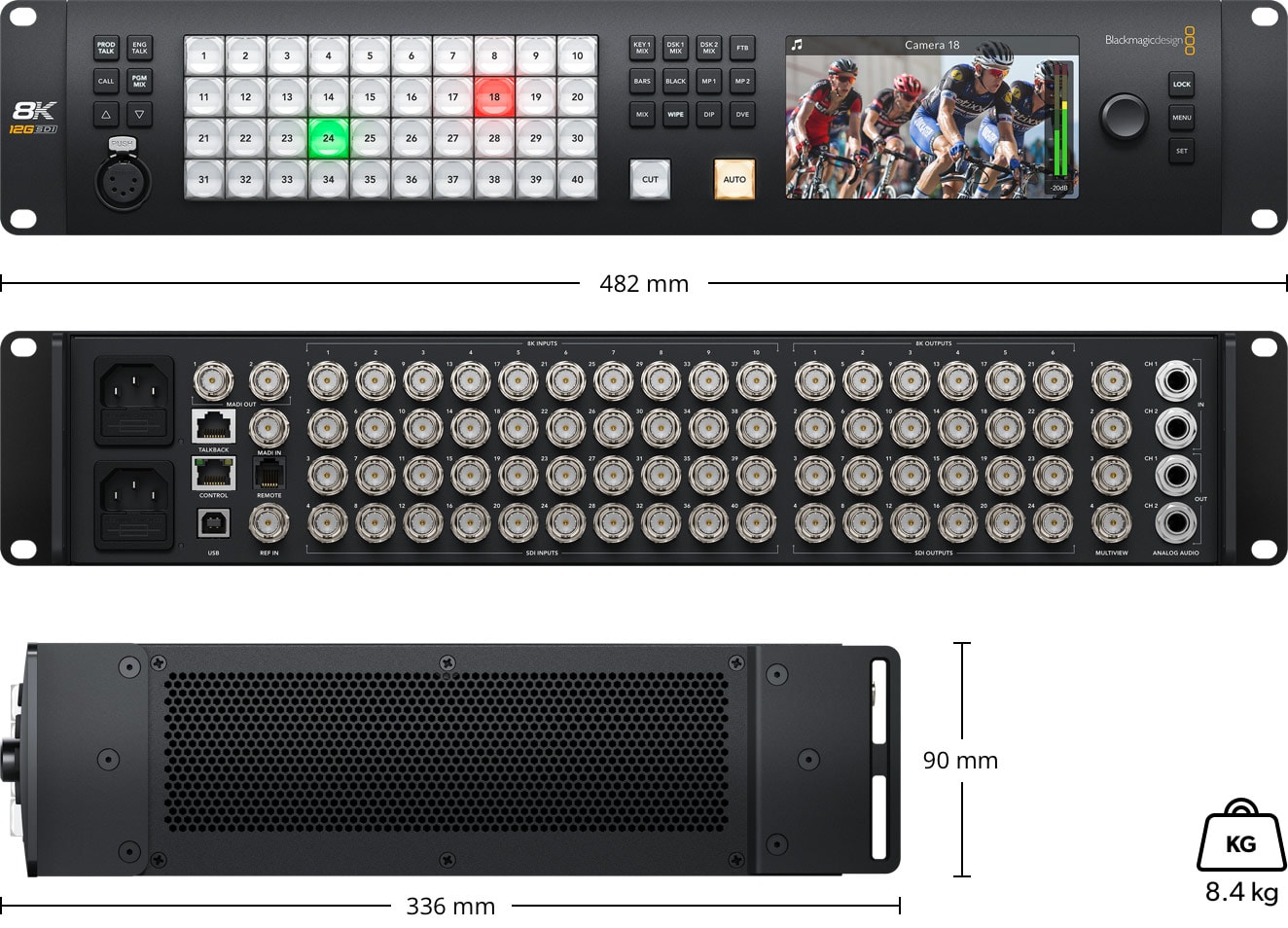

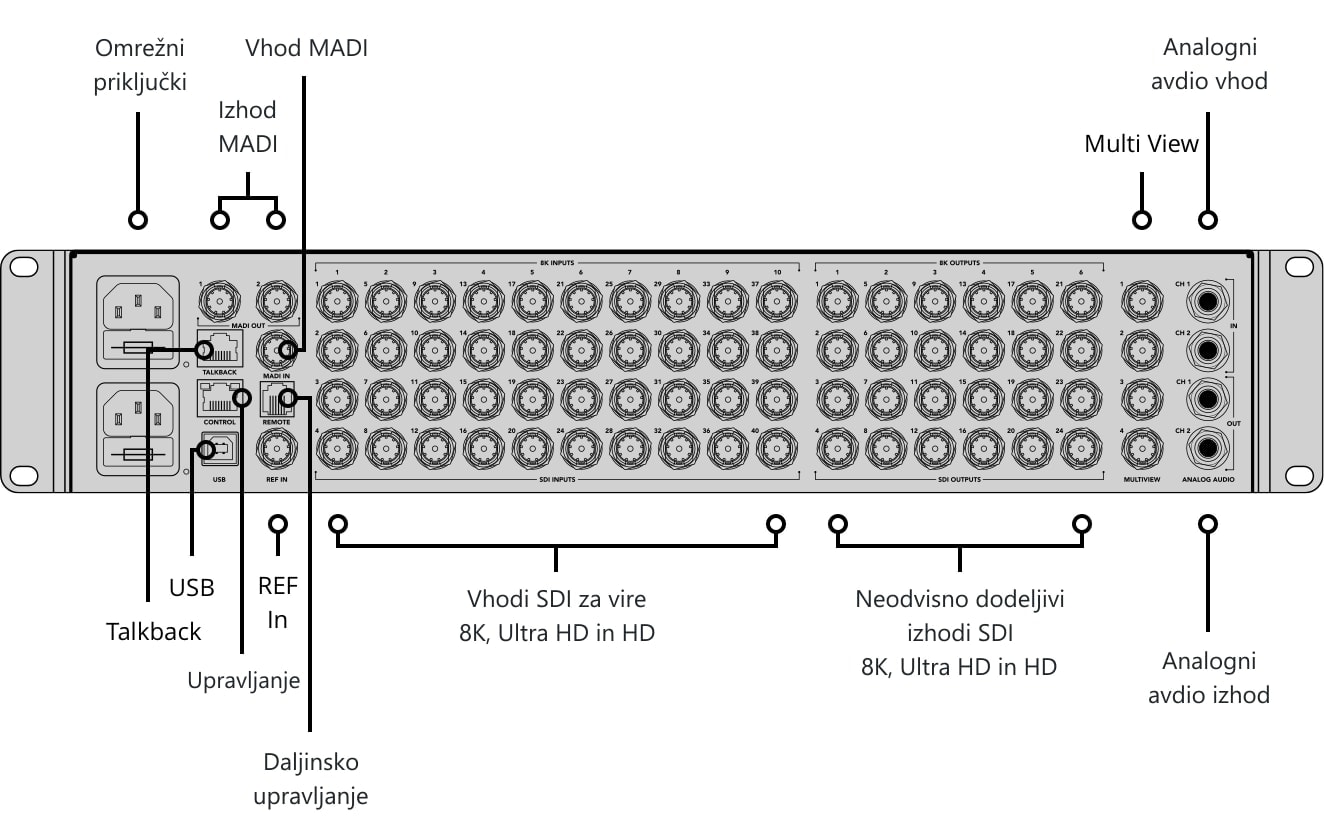

Ohišje režijskega sistema višine 2 RU je opremljeno z obsežno nadzorno ploščo na sprednji maski (npr. za nadzor med namestitvijo) in velikim zaslonom LCD za predogled oddaj ali brskanje po menijih enote. Kljub majhnosti je zadnja plošča opremljena s 40 vhodi 12G-SDI / 24 pomožnimi izhodi 12G-SDI ter simetričnimi zvočnimi vhodi, omrežnim vmesnikom in priključkom RS-422 ter digitalnimi zvočnimi vhodi formata MADI za notranji mešalni vmesnik Fairlight.

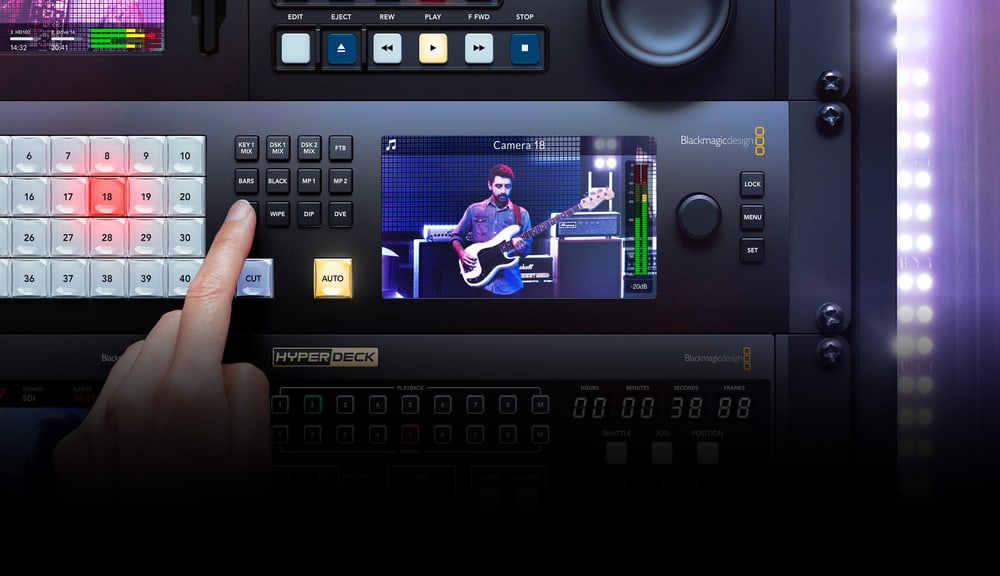

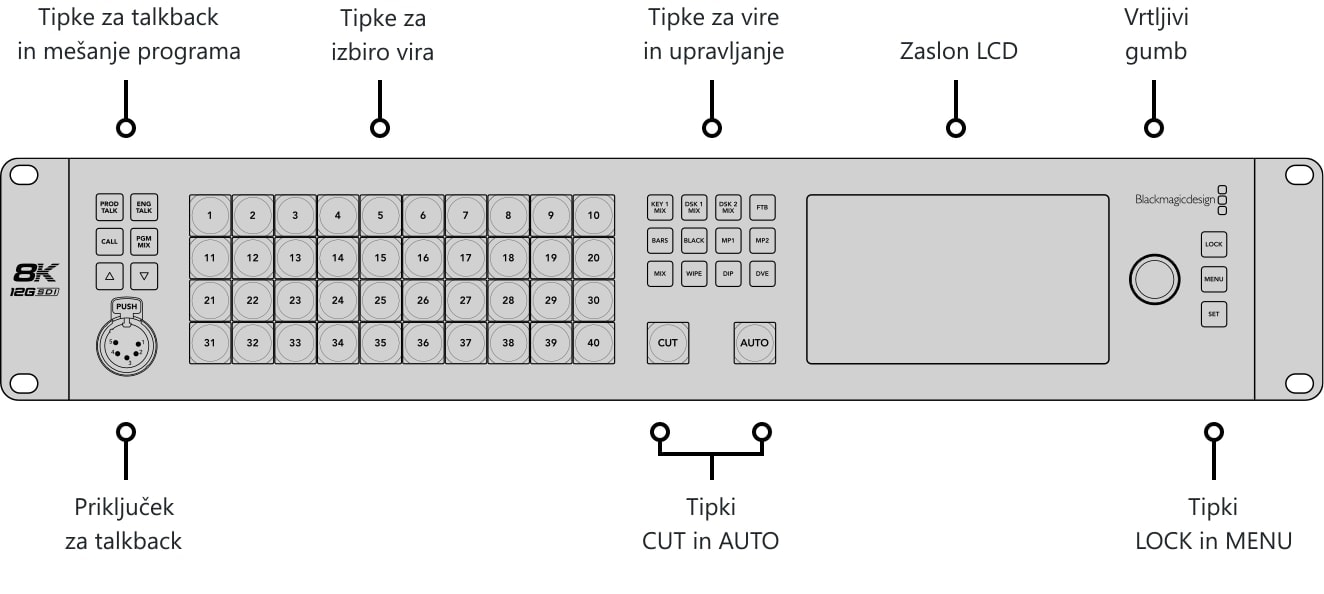

Prek vmesnika na sprednji plošči je mogoče ATEM Constellation neomejeno upravljati v načinih PGM/PVW in Cut Bus. Gumbi so enako kakovostni kot tisti na režijskih ploščah polne velikosti in omogočajo aktiviranje učinkov mešanja, ključnikov navzgor/navzdol, predvajalnikov medijev in mešanja v črno. Do vseh drugih funkcij enote lahko dostopate prek menijev, ki so prikazani na zaslonu LCD na sprednji plošči.
Vhodi/izhodi

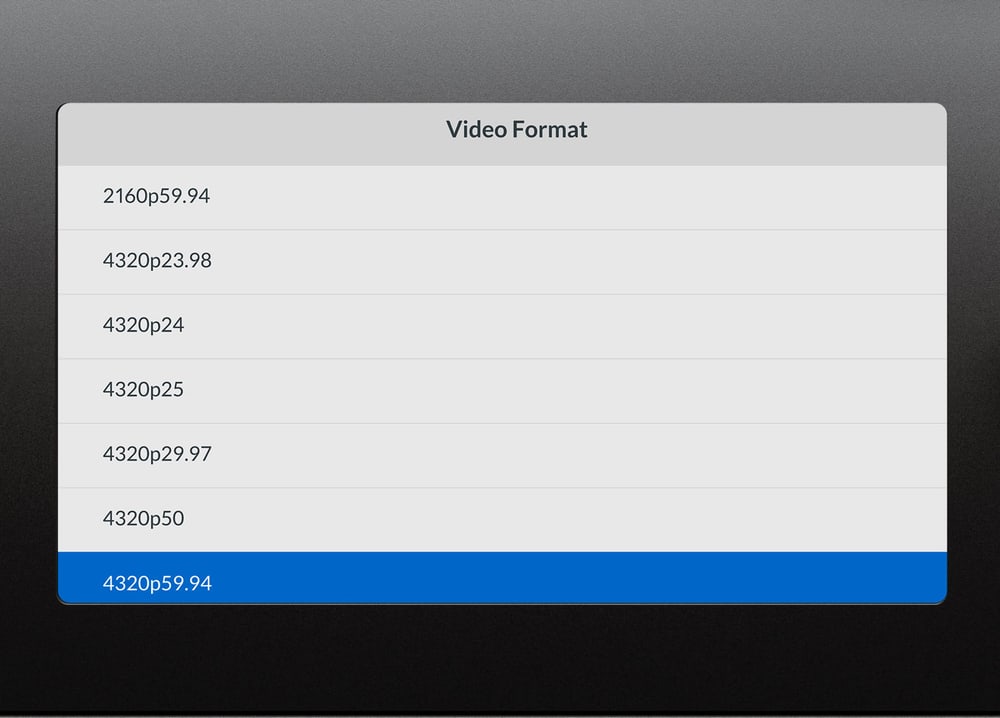

Uporabniki režijskih naprav lahko izkoristijo 40 neodvisnih vhodov 12G-SDI, od katerih vsak vključuje pretvorbo navzgor in navzkrižno pretvorbo. To ne omogoča le priključitve 40 različnih video virov z ločljivostjo do 2160p60, temveč tudi pretvorbo signalov 1080p in Ultra HD v ločljivost 8K. V načinu 8K lahko s štiripovezavnim 12G-SDI obdelate do 10 video virov 8K formata 4320p60!
Način ATEM Constellation 8K ima tudi 24 izhodov 12G-SDI z možnostjo izhoda katerega koli zunanjega vhoda SDI ali katerega koli notranjega vira signala. 12G-SDI izhodi vključujejo vgrajeni zvok, časovno kodo RP-188, ukaze za nadzor kamere, vodilo mix-minus, signalne ukaze in komunikacijski kanal.
večpredstavnost 8K

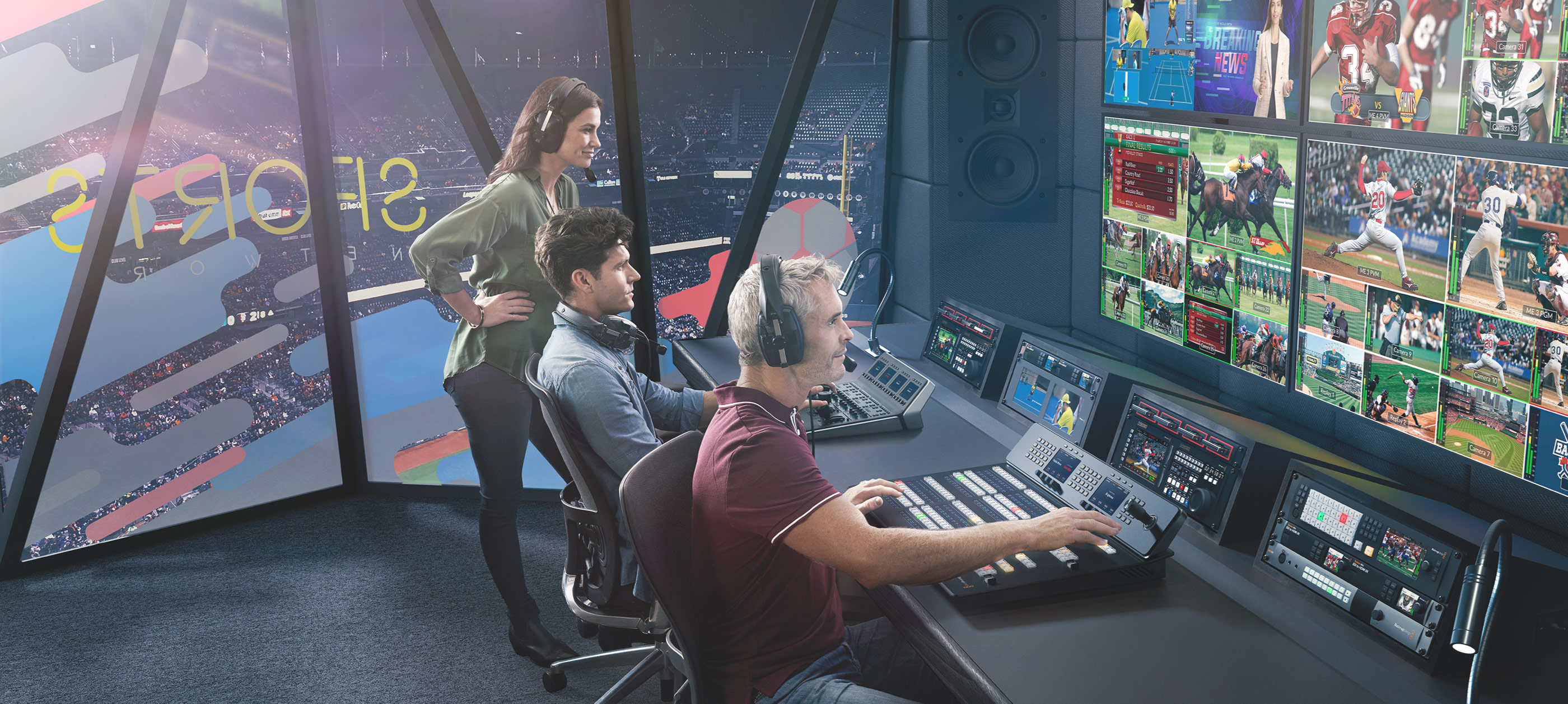

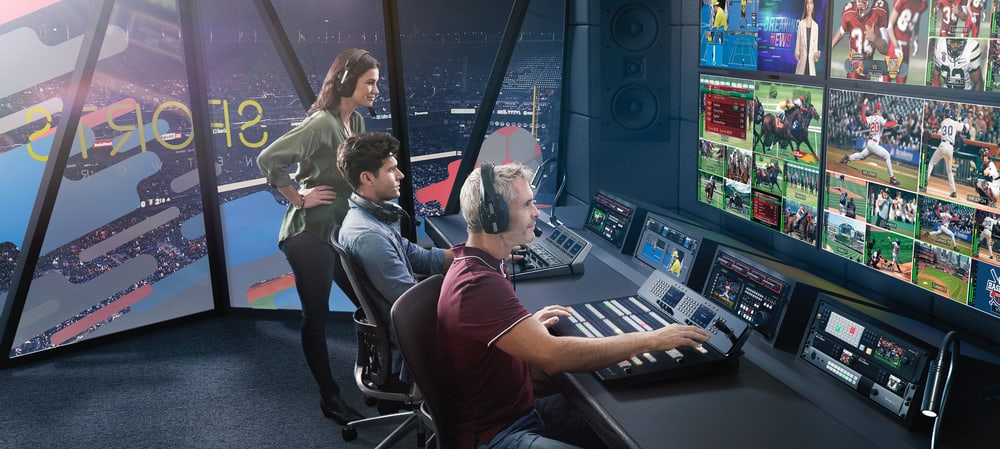

Vgrajene funkcije večpredstavnostnega pogleda omogočajo spremljanje več virov videoposnetkov na enem monitorju. Štirje neodvisni večpredstavnostni izhodi omogočajo prikaz katerih koli zunanjih ali notranjih virov signala v 4, 7, 10, 13 ali 16 sočasnih oknih, pri preklopu na način 8K pa lahko tvorijo en sam večpredstavnostni izhod 8K pri polni ločljivosti. Seveda je mogoče prikazati tudi dodatne informacije, vključno z. VU metre ali signalizacijo.
Učinki
ATEM Constellation 8K ponuja tudi široko paleto lastnih učinkov mešanja 8K s popolnoma nastavljivimi parametri, vključno z dolžino prehoda, barvo in širino robov, položajem ali smerjo gibanja. Menij učinkov dopolnjujeta dva prehoda, ki ju lahko kombinirate z notranjimi medijskimi predvajalniki.
Notranji pomnilnik hrani grafiko RGBA in animacije v kakovosti oddajanja, ki jih lahko predvajate z dvema namenskima predvajalnikoma medijev. Najvišja kakovost lahko shrani 24 slik v ločljivosti 8K ali do 64 slik v ločljivosti Ultra HD. Animacije lahko hranijo 100 sličic 8K, 400 sličic Ultra HD ali do 1600 sličic v ločljivosti 1080 HD.
Proizvajalec je mislil tudi na ustvarjalce virtualnih studiev: ATEM Constellation ponuja 16 modulov ATEM Advanced Keyer za visokokakovostno ključanje v načinih Chroma in Luma. Sistem za barvno ključanje je zelo zmogljiv in ponuja funkcije za samodejno odstranjevanje ozadja pri ključanju, prilagajanje robov maske, popravljanje barve v ospredju itd. V načinu 8K so na voljo štiri neodvisne enote ATEM Advanced Keyer, ki delujejo pri polni ločljivosti 8K.
Povratna povezava
Komunikacijske funkcije vključujejo 5-pinski priključek XLR na sprednji plošči za neposredno priključitev slušalk ter vmesnik RJ-12 na zadnji plošči za standardne sisteme povratnih pogovorov, kot sta ClearCom ali RTS. Komunikacijske funkcije so v celoti nastavljive, poleg tega lahko kanala SDI 15 in 16 uporabite za dvosmerno komunikacijo s postajami s kamerami ali kanala 13 in 14 za komunikacijo s tehničnimi ekipami.
Fairlight

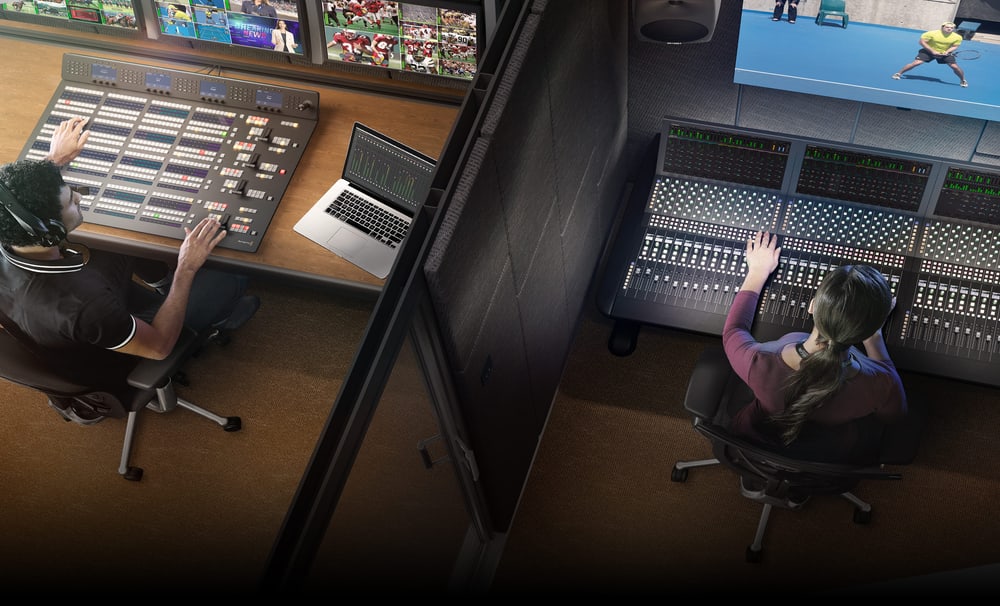

Vgrajeni vmesnik Fairlight omogoča zelo zapleteno urejanje zvoka oddaj v živo. Notranja mešalna konzola podpira kar 156 kanalov, kar je nov rekord na področju režijskih naprav za čiščenje oddaj v živo. Iz vhodov SDI prihaja 80 kanalov, 64 kanalov pa je mogoče priključiti prek vmesnika MADI. Vsak vhod ima funkcije za prilagajanje dinamike in frekvenčnega odziva prek kompresorja/limiterja/ekspanderja/zaslona ali šestpasovnega parametričnega izenačevalnika, usmerjanje signala pa je standardno. Dodatni viri zvoka so lahko naprave, priključene na analogne vhode, mikrofon komunikacijskih slušalk ali medijski predvajalnik. Mešanje zvoka poteka s programskim krmilnikom ATEM, s konzolo, združljivo z Mackiejem, ali zvočno konzolo Fairlight.
Nadzorna plošča programske opreme ATEM

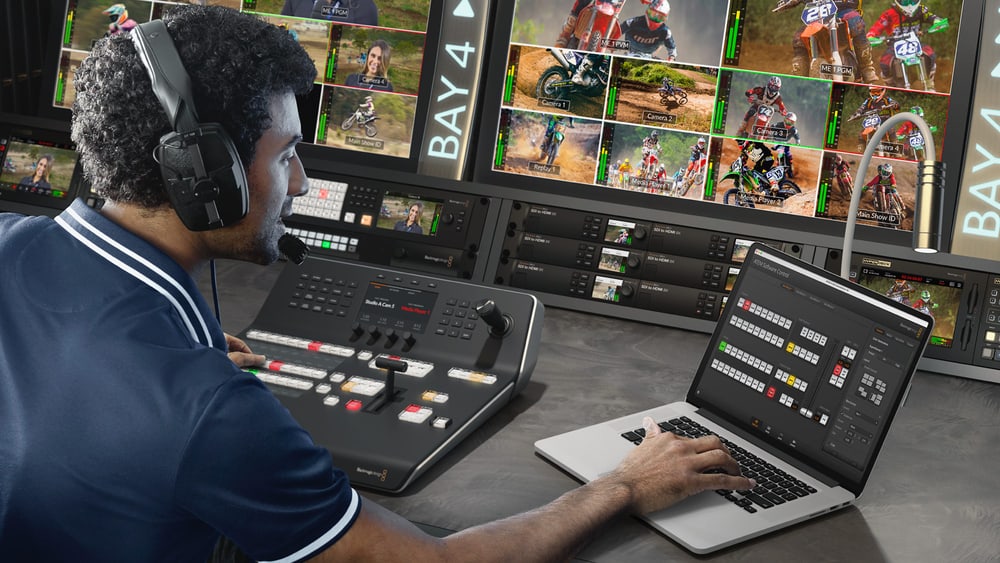

Aplikacija ATEM Software Control Panel zagotavlja popoln nadzor nad upravljanjem in je priložena. Različni deli programa omogočajo enostavno upravljanje kamer, mešanje zvoka, upravljanje medijev, programiranje makrov, celo daljinsko upravljanje snemalnikov diskov HyperDeck. Poleg tega je mogoče stanje režijskega programa shraniti v formatu XML ter varnostno kopirati notranje slikovne podatke.
Za razliko od številnih konkurenčnih izdelkov so vse zgoraj navedene funkcije vključene v osnovno ceno izdelka. Uporabnikom ni treba plačevati dodatnih licenčnih ali periodičnih pristojbin: napredne režijske funkcije, vključno z večopravilnostjo, SuperSource, učinki DVE ali ATEM Advanced Keyer, so jim vedno na voljo.
