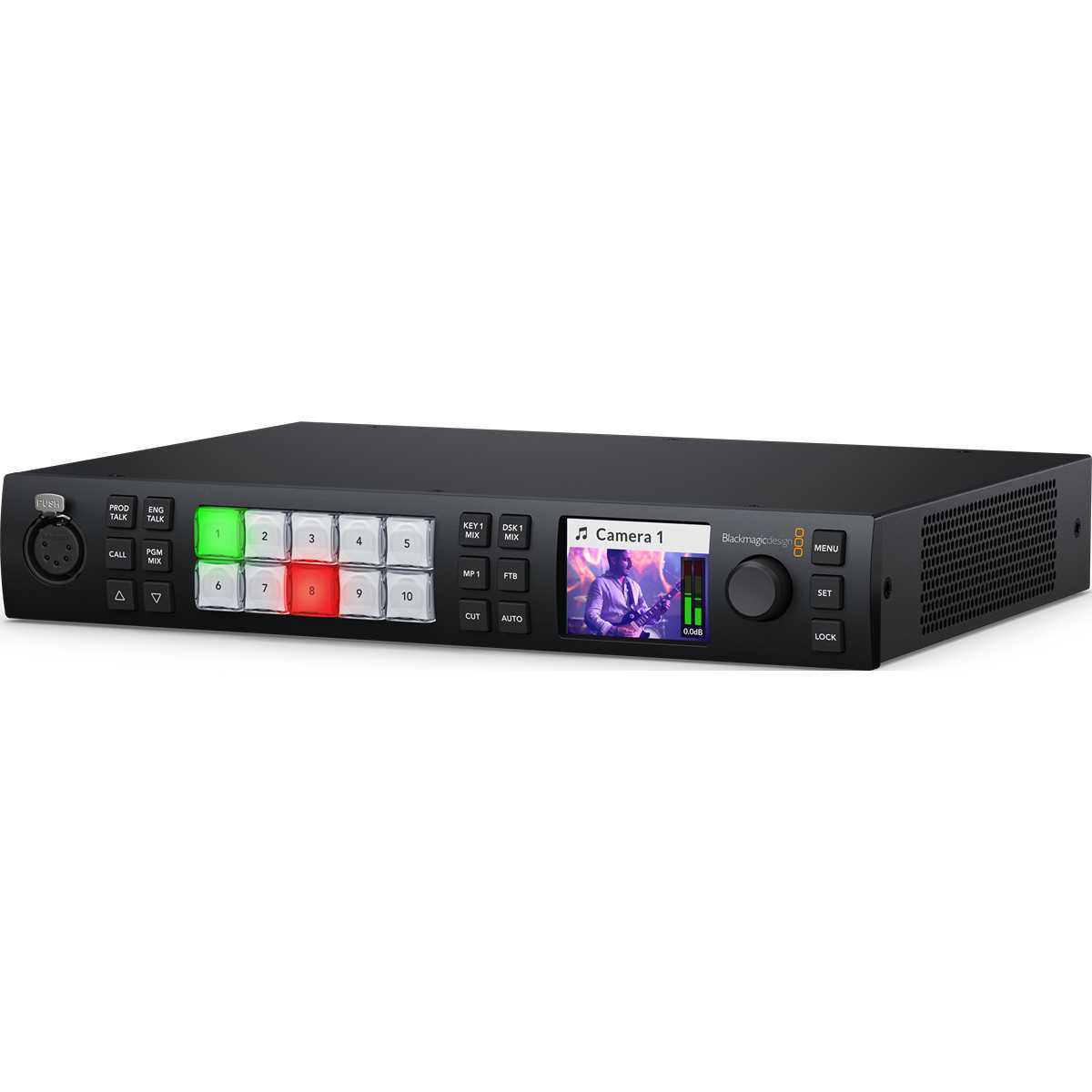

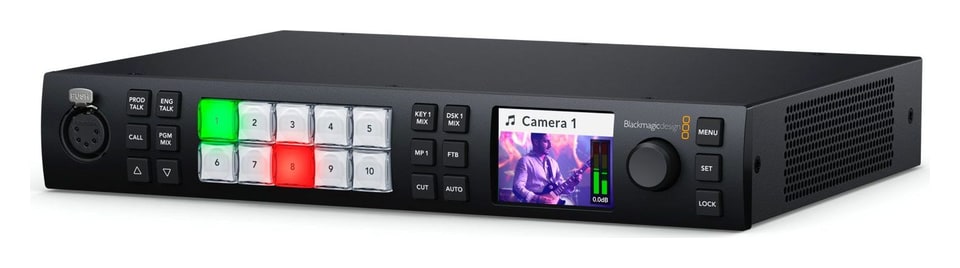

Blackmagic Design ATEM 1 M/E Constellation 4K

ATEM 1 M/E Constellation 4K je profesionalen mešalnik v živo z 1 M/E za produkcije Ultra HD. Ponuja 10 vhodov 12G-SDI s pretvorbo standarda na vsakem vhodu, 6 neodvisno usmerljivih izhodov 12G-SDI, 4 keyerji ATEM Advanced Chroma, 1 multiview, 2 predvajalnika medijev, talkback in mešalno mizo Fairlight za 28 kanalov. Upravlja se s sprednje plošče, s programom ATEM Software Control ali s ploščami ATEM.

Ultra HD mešalnik 1 M/E z desetimi vhodi 12G-SDI

ATEM 1 M/E Constellation 4K združuje 1 M/E, 10 vhodov 12G-SDI s pretvorbo standarda in resinhronizacijo ter 6 neodvisno usmerljivih izhodov 12G-SDI. Deluje v načinu program/predogled kot televizijska režija: vir pripravite v predogledu in ga s tipko CUT ali AUTO pošljete v eter.

10× vhod 12G-SDI6× izhod 12G-SDI1 M/E · 1× DVE4× Advanced Chroma1× multiview1 RU

Talkback kot v oddajnem studiu

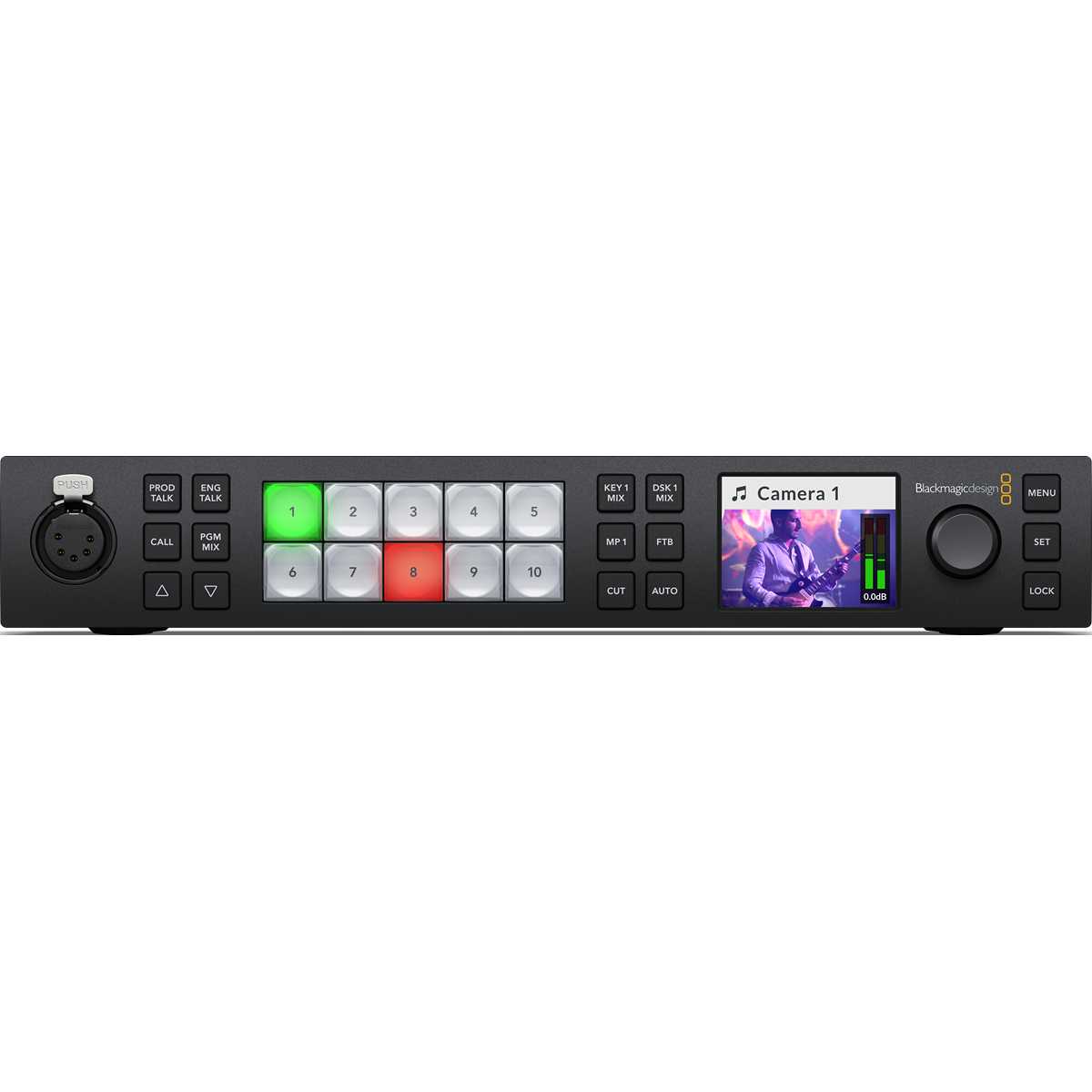

Na sprednji plošči je 5-pinski priključek XLR za slušalke z mikrofonom, zadaj RJ45 za sisteme talkback, kot sta ClearCom ali RTS. Na voljo so produkcijski in tehnični krog, poslušanje lastnega mikrofona in mešanje programa ter prek kanalov SDI 15 in 16 dvosmerna komunikacija s kamerami Blackmagic Design.

Knjižnica medijev

20 statičnih slik in posnetki za dva predvajalnika medijev s polnilom in ključem – grafika ne zaseda vhodov SDI.

Izhodi za vsakogar

Vsakega od 6 izhodov 12G-SDI je mogoče neodvisno usmeriti na kateri koli vhod ali notranji vir. Prenašajo programski zvok, časovno kodo RP-188, upravljanje kamer, tally in talkback.

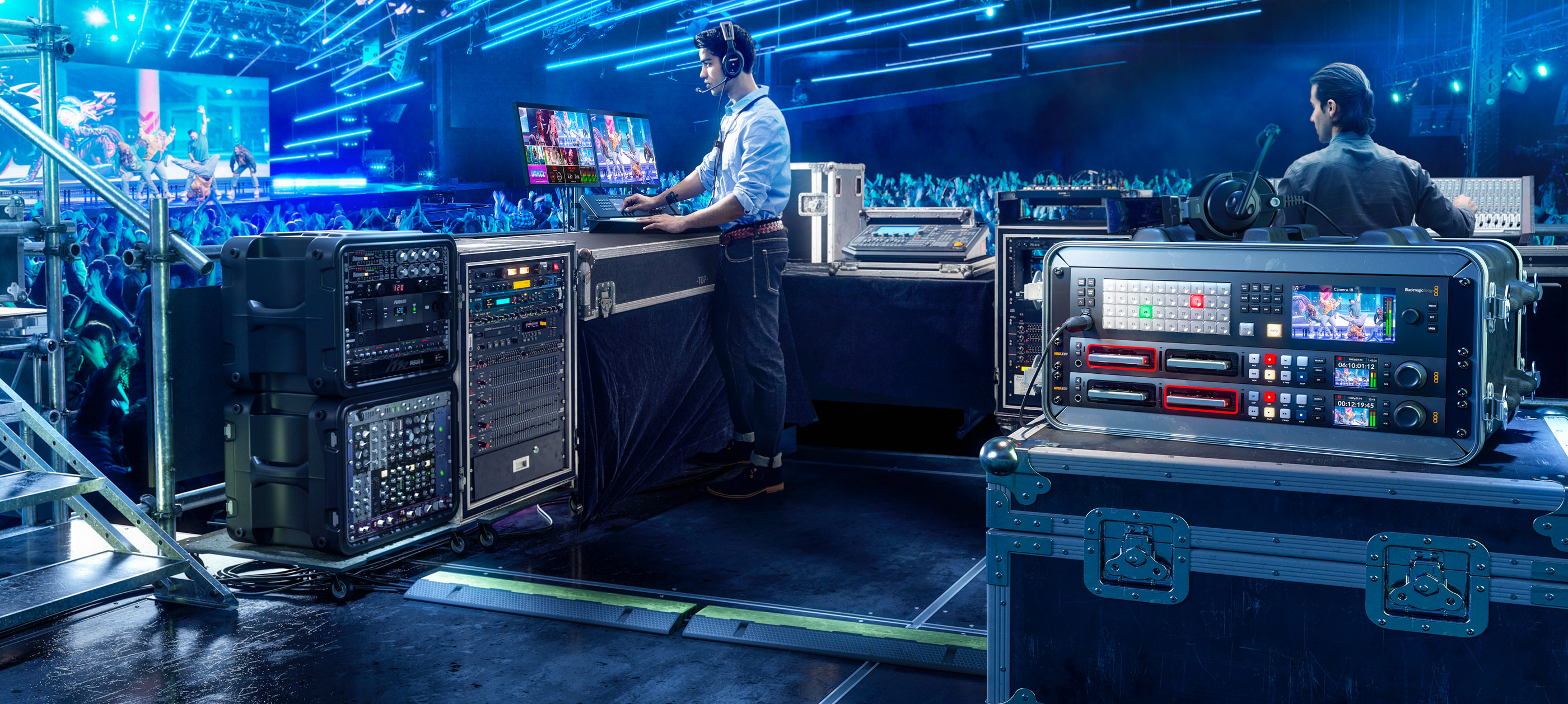

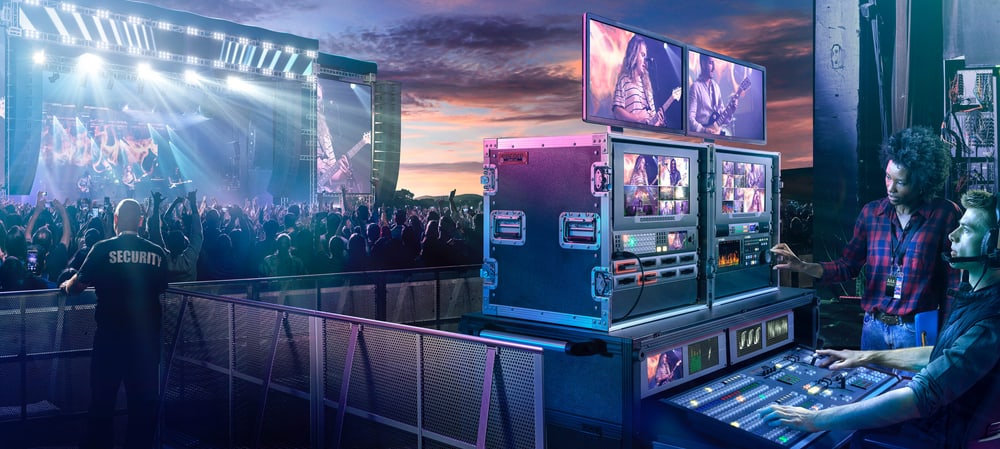

Za koncerte, šport in bogoslužja

Z 10 vhodi lahko kamere razporedite po celotnem odru ter iz številnih virov in DVE sestavljate večplastne kompozicije. Notranja grafika in keyerji ATEM Advanced Chroma zmorejo tudi zahtevne oddaje, upravljanje pa je kljub temu tako preprosto, da ga obvlada usposobljena prostovoljna ekipa.

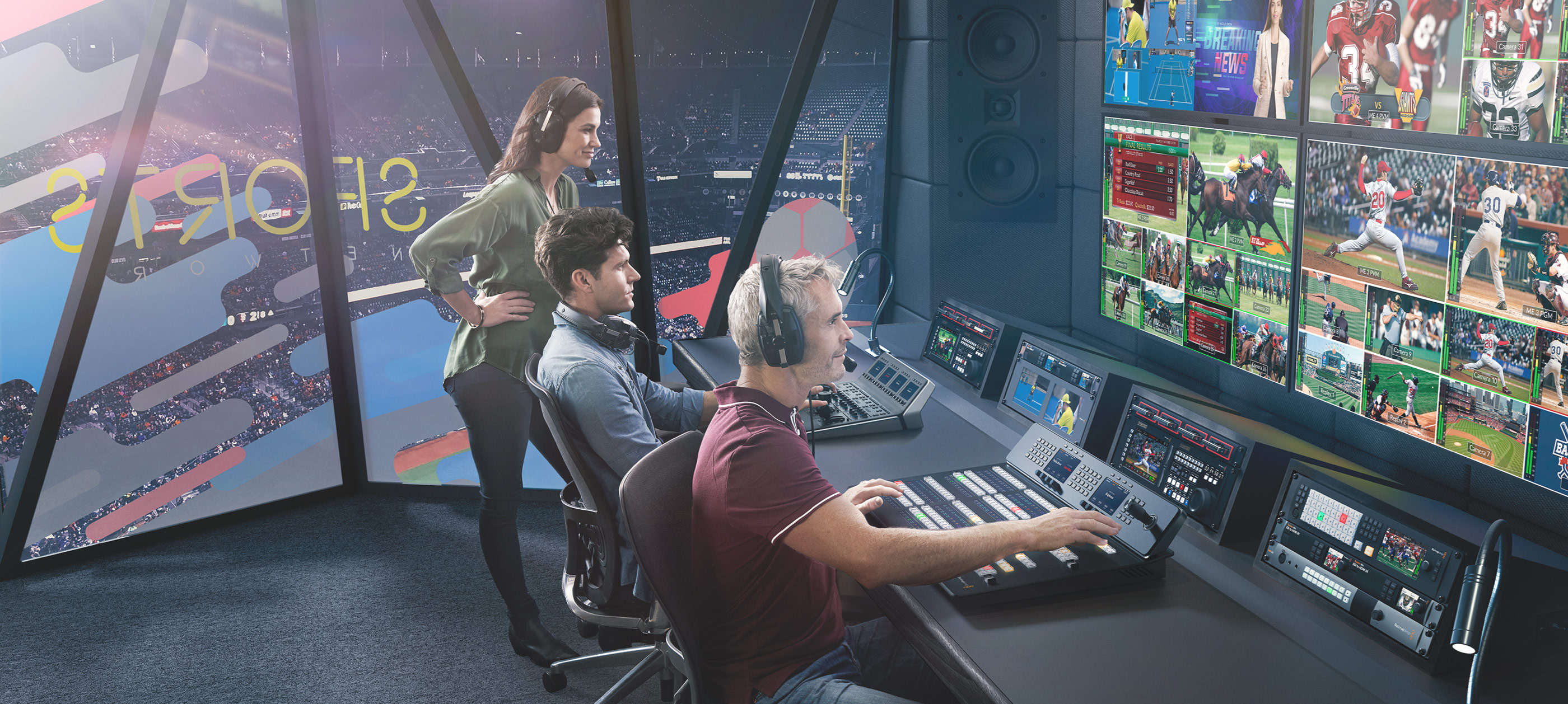

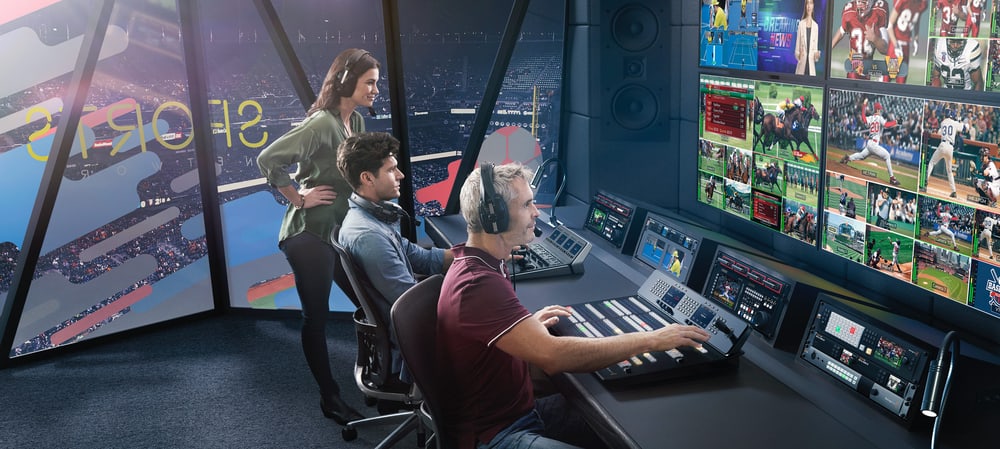

Multiview z do 16 pogledi

Vgrajeni multiview prikaže vire na enem samem monitorju. Model ima en izhod multiview. Vsak multiview je mogoče nastaviti na 4, 7, 10, 13 ali 16 pogledov, vsakemu pogledu pa dodati okvir tally, oznako vira in merilnike VU.

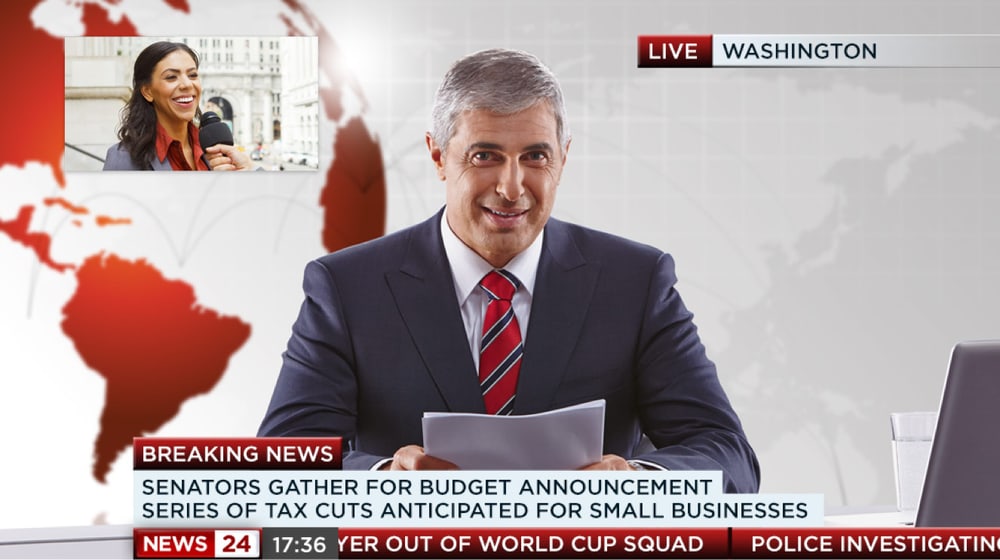

Prehodi, DVE in stingerji

Na voljo so oddajni prehodi mix, dip, wipe, DVE in stinger z nastavljivim trajanjem, barvo in širino roba, položajem in smerjo. Procesor DVE omogoča sliko v sliki s 3D robovi, sencami in osvetlitvijo v realnem času ter prehode squeeze in swoosh. Prehod je mogoče pred oddajo preizkusiti v predogledu.

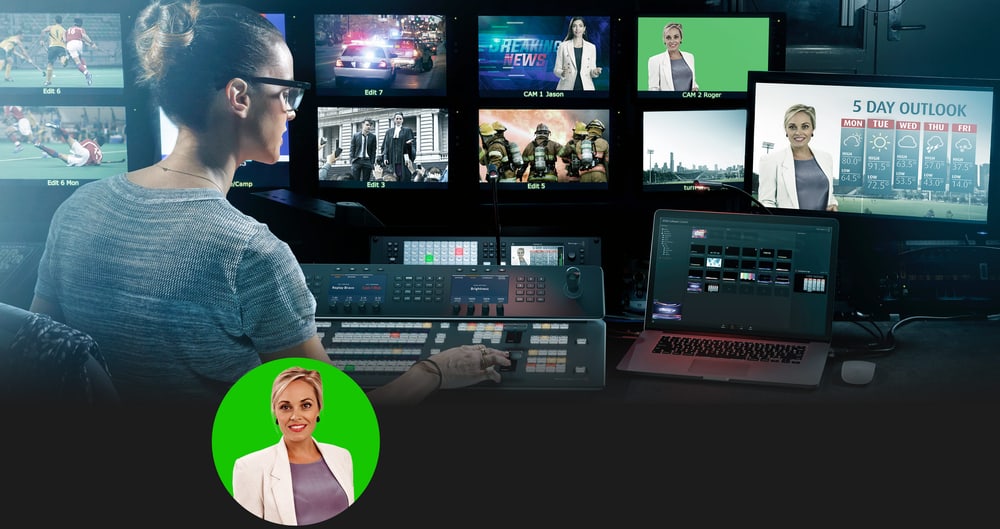

ATEM Advanced Chroma Key

4 keyerji ATEM Advanced Chroma – štirje na vsako vrsto M/E – zagotavljajo kakovostno ključevanje chroma in luma. Kapalka vzorči barvo ozadja in nastavi parametre ključa, na voljo sta natančna nastavitev robov in barvna korekcija ospredja, da se ospredje ujema z ozadjem. Že ena vrsta M/E zadošča za virtualni studio s štirimi kamerami.

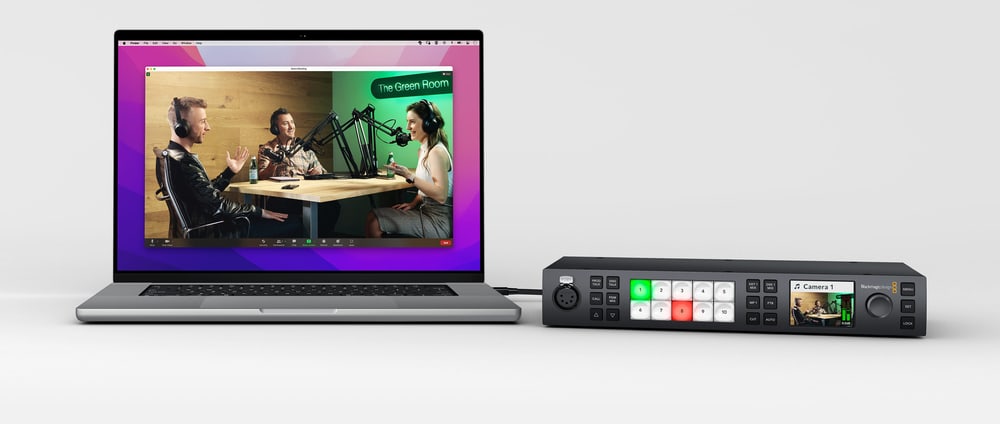

Spletna kamera za Zoom, Teams in pretakanje

Priključek USB-C deluje kot spletna kamera: računalnik vidi mešalnik kot običajno kamero in sprejme program v ločljivosti 720p ali 1080p s hitrostjo sličic programa. Tako deluje s katero koli programsko opremo za video – Zoom, Microsoft Teams, Open Broadcaster ali XSplit Broadcaster – predstavitve pa dobijo profesionalno večkamerno sliko.

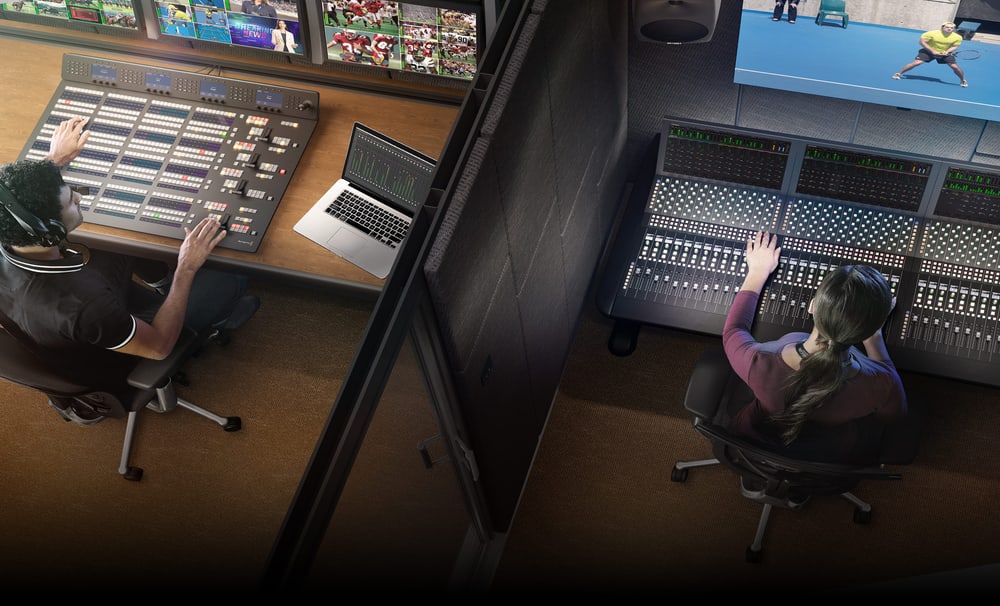

Mešalna miza Fairlight

Vgrajena mešalna miza obdela 28 kanalov; vsak vhod SDI ima 6-pasovni parametrični izenačevalnik, kompresor, omejevalnik, šumna vrata in ekspander, mešalna miza pa sprejme tudi analogni vhod in mikrofon za talkback. Zvok je mogoče prek USB-C predati programu Fairlight Live, programski mešalni mizi za stereo, prostorski in imerzivni zvok.

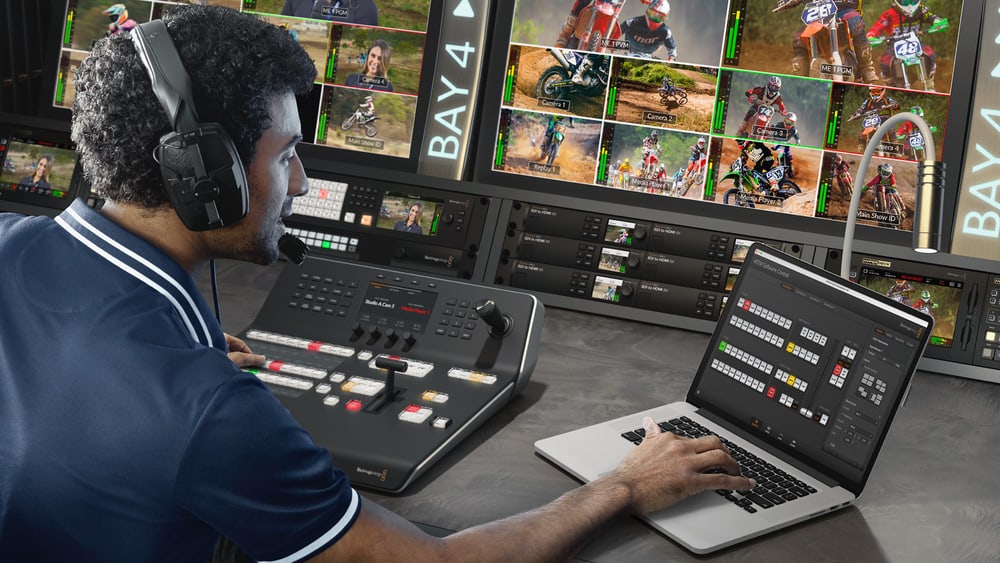

Programska oprema in strojne plošče

ATEM Software Control za Mac in Windows je vključen: prek Etherneta ali USB upravlja mešalnik, medije, zvok, makre, kamere in snemalnike HyperDeck, v njem pa lahko hkrati dela več ljudi. Za ročno upravljanje lahko priključite ATEM Advanced Panel, ATEM Micro Panel ali ATEM Camera Control Panel; ATEM SDK omogoča lastno avtomatizacijo. Vse funkcije so vključene v ceno, brez licenčnin.

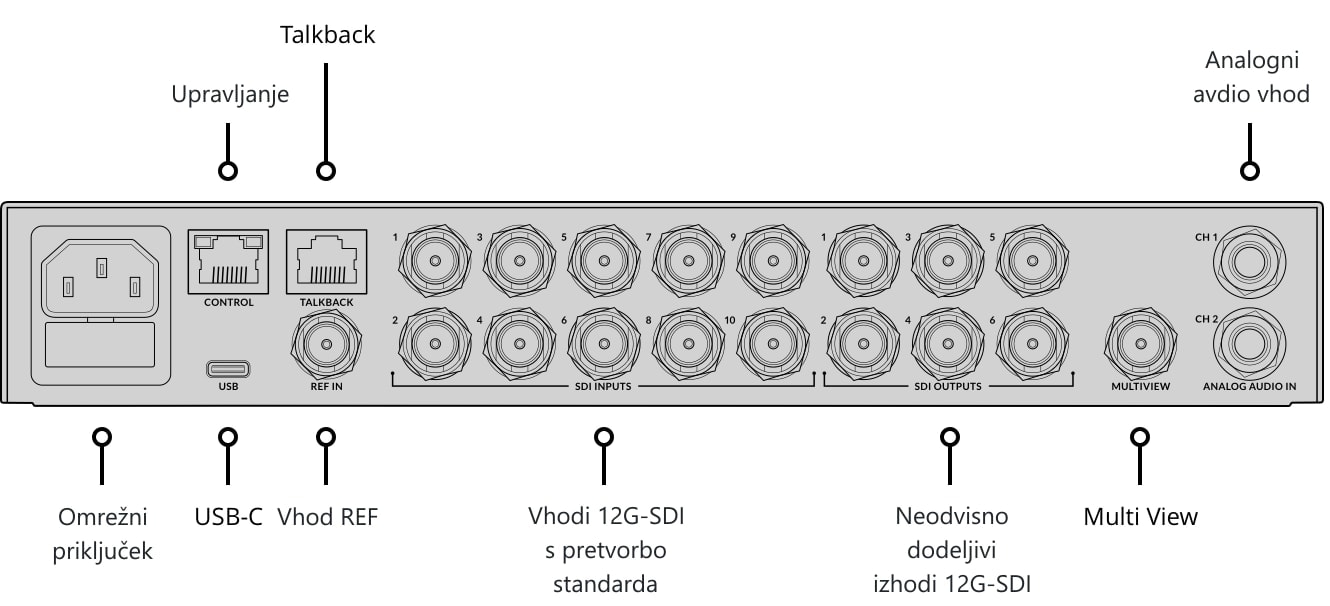

Upravljalna plošča in priključki

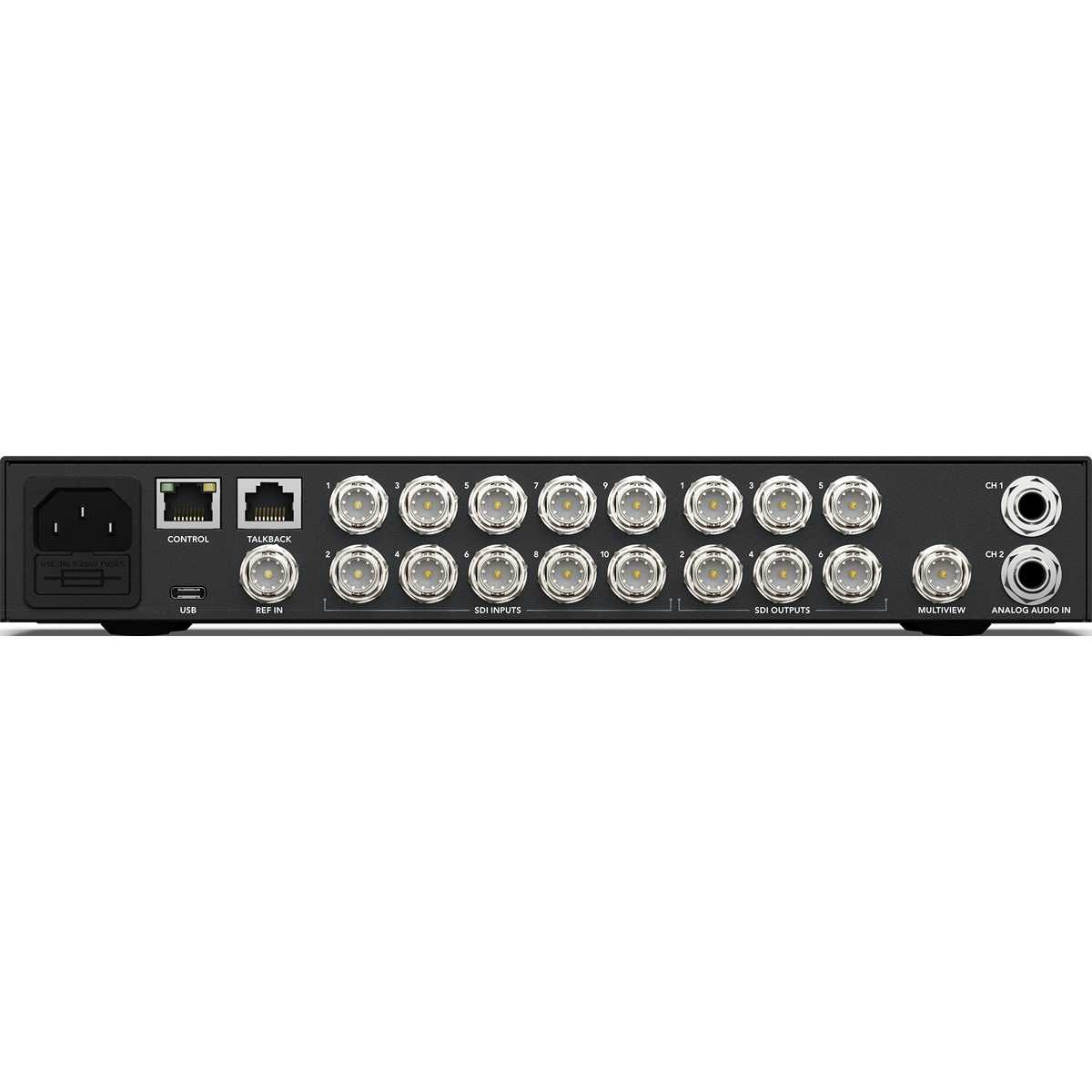

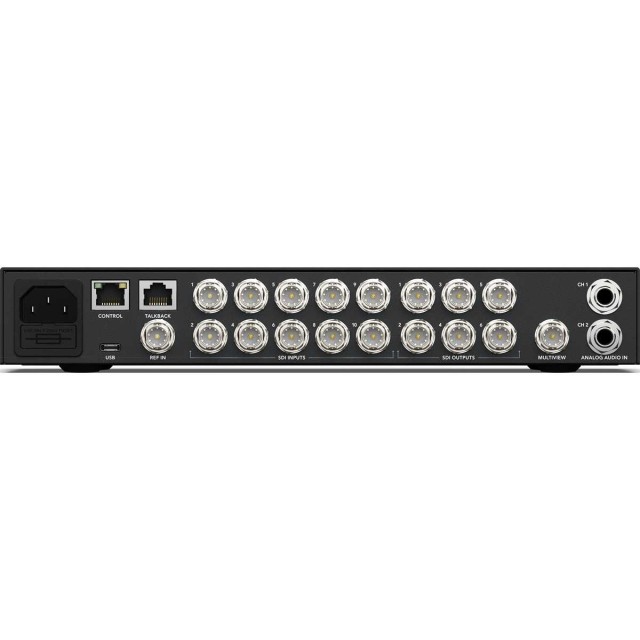

Zadnja plošča ima 10 vhodov 12G-SDI, 6 izhodov 12G-SDI, 1 izhod multiview, referenčni vhod, Ethernet za upravljanje, RJ45 za talkback, USB-C in dva simetrična analogna vhoda 6,35 mm. Napaja ga notranji napajalnik 100–240 V.

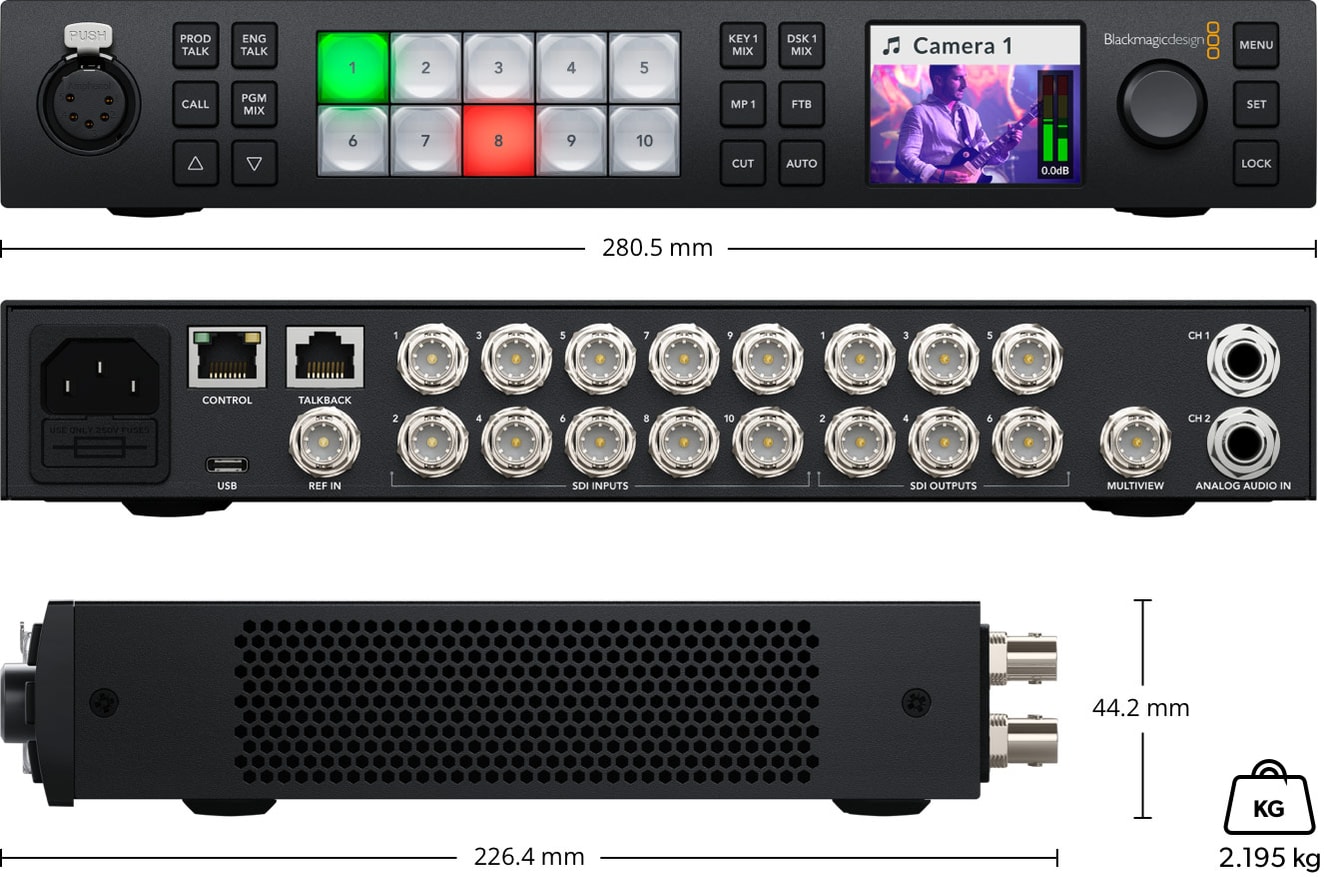

Mere in teža

280,5 × 226,4 × 44,2 mm (širina × globina × višina), 2,195 kg. Višina 1 RU in širina 2/3 regala; v 19-palčni regal se namesti na polico Blackmagic Universal Rack Shelf.
