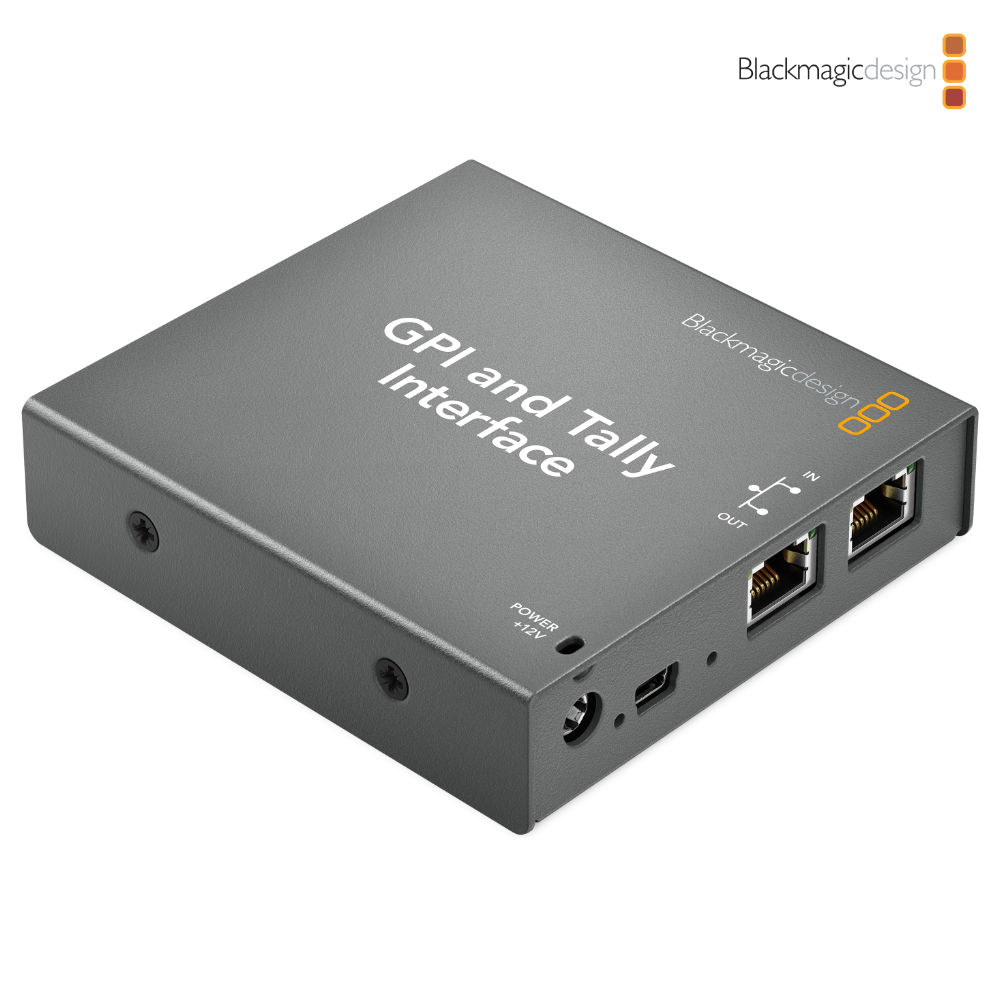

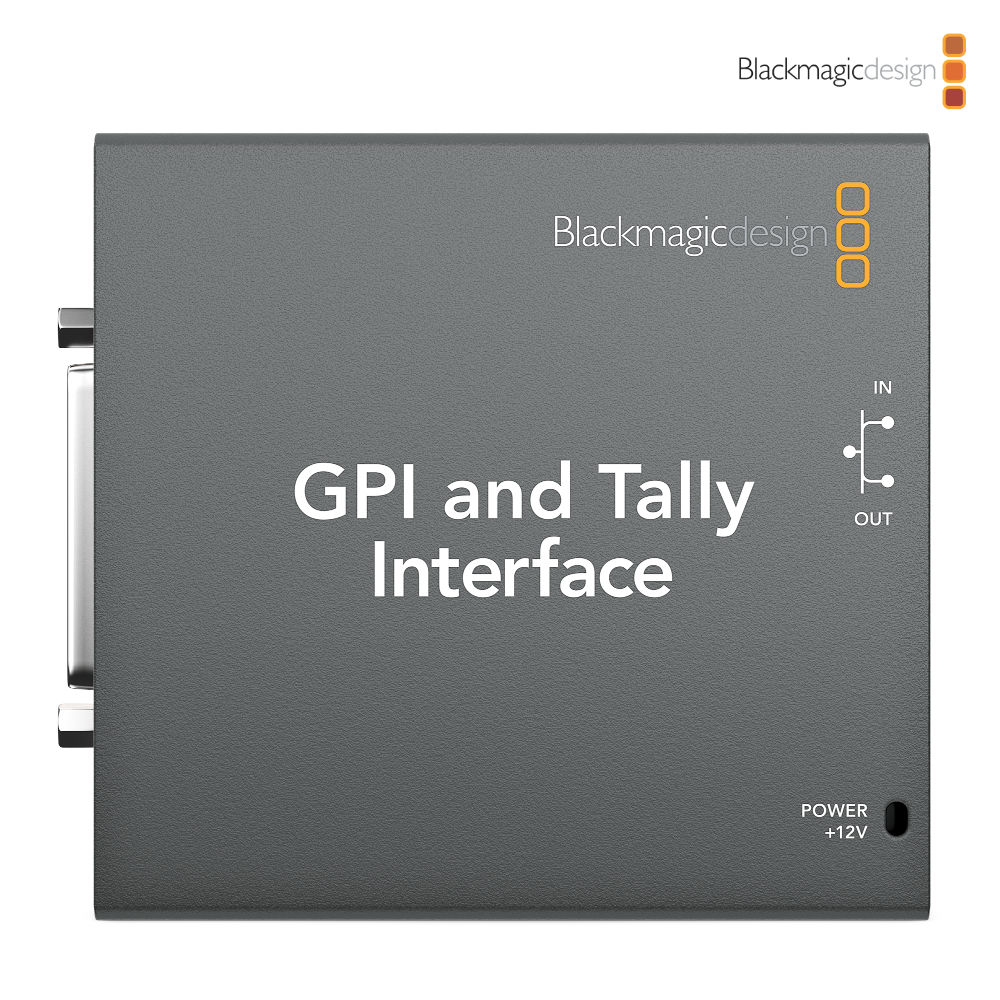

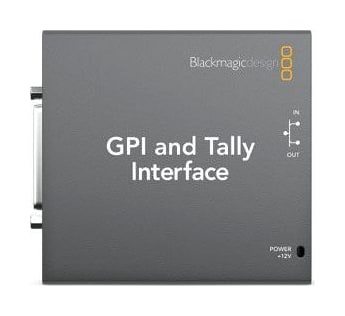

Blackmagic Design GPI in vmesnik Tally

Svojim stikalom ATEM dodajte vmesniški modul GPI in Tally podjetja Blackmagic Design. Z osmimi signalnimi kontakti (Tally) lahko kameram, strežnikom za predvajanje in monitorjem pošljete stanje "v etru", tako da bo vsak operater imel pregled nad tem, katera kamera ustvarja trenutno oddajano sliko. Če potrebujete več signalnih kontaktov, preprosto priključite dodatne module vmesnikov GPI in Tally prek omrežja Ethernet.

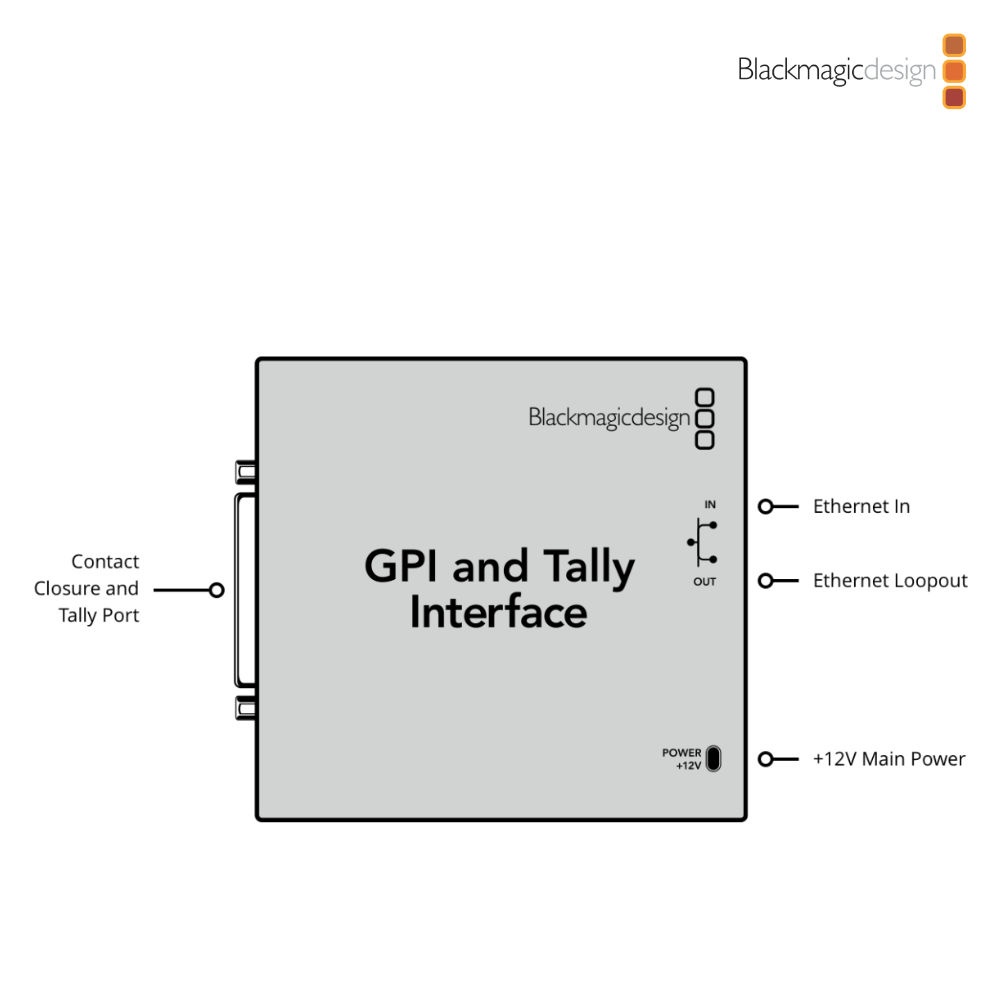

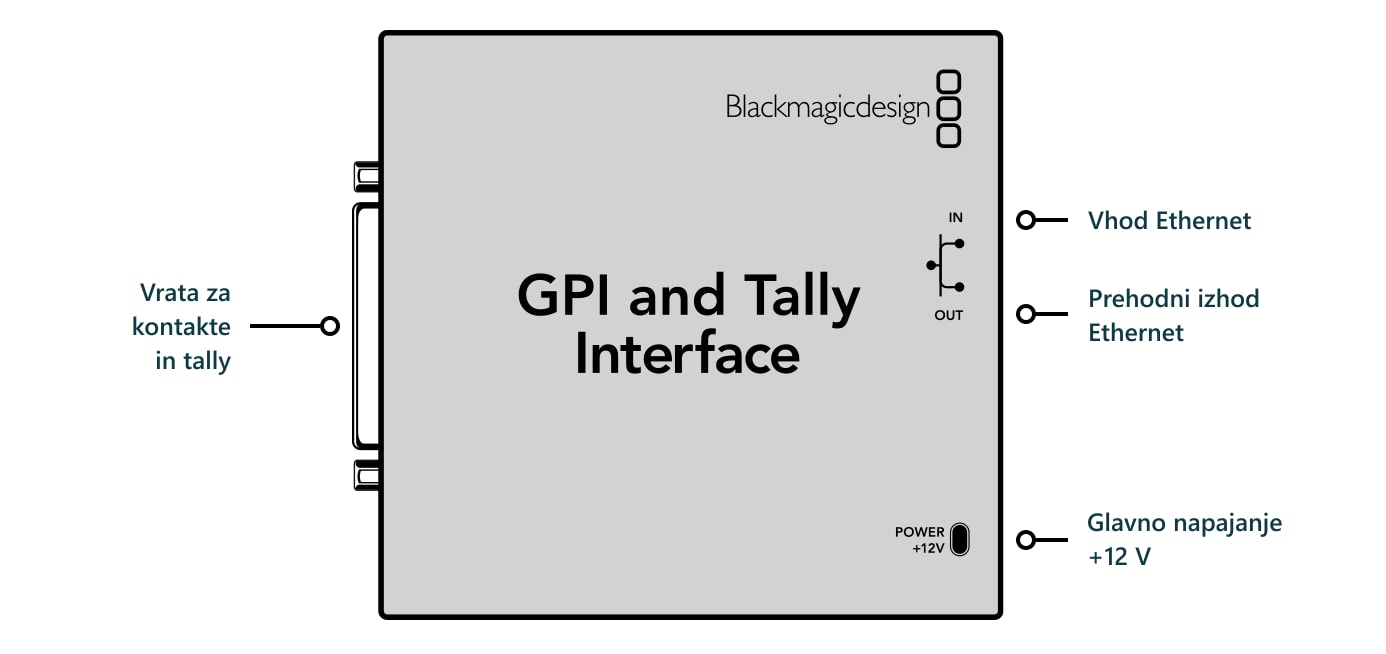

Osem priključkov za signalizacijoVmesnik GPI in Tally Interface podjetja Blackmagic Design je ethernetna naprava, ki zagotavlja osem izhodov z relejskimi kontakti za signalizacijo zgornje svetlobe. Signali Tally se pošiljajo prek omrežja Ethernet iz stikal serije ATEM do vmesniških modulov GPI in Tally, ki so povezani v isto omrežje. Video napravo, ki podpira standard signalizacije kontaktne povezave, kot so izdelki Blackmagic Design SmartView Duo ali SmartView HD, lahko povežete z moduloma GPI in Tally Interface (z razdelilnim kablom; ni priložen).

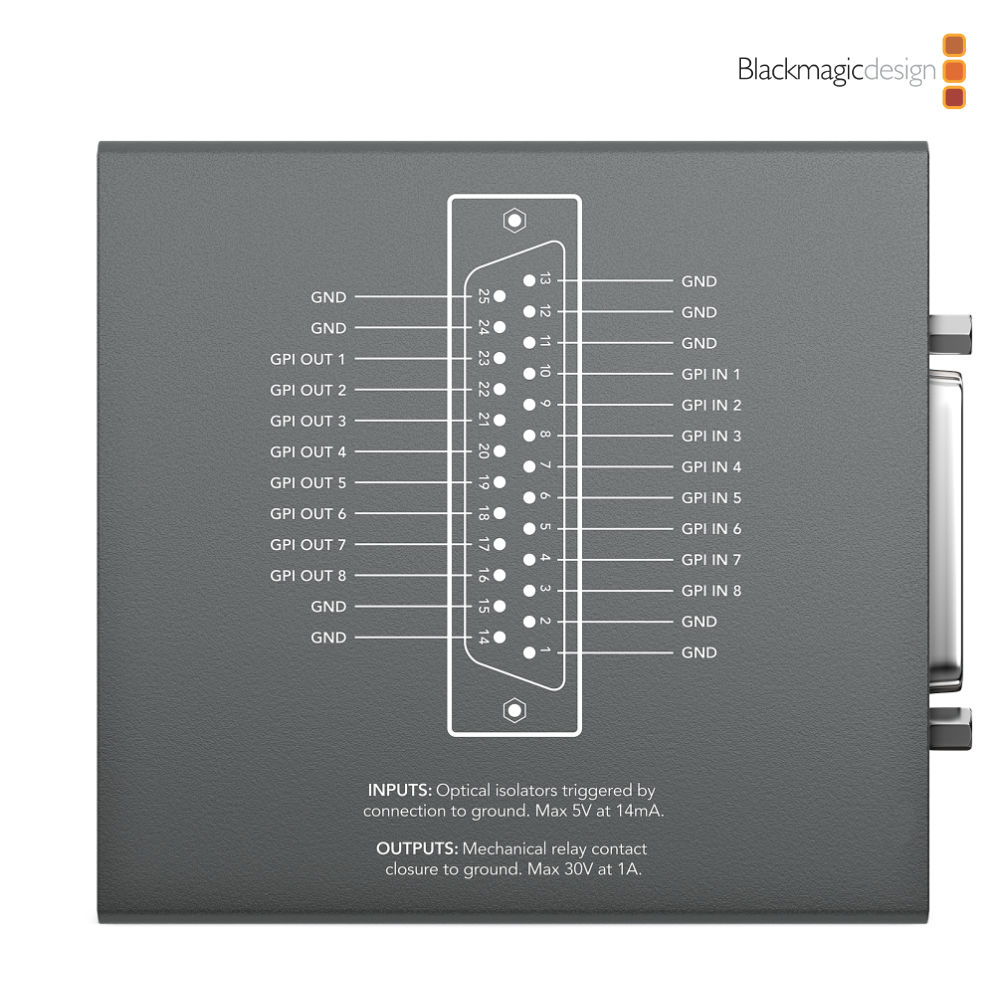

Za stikala serije ATEMNa enoto GPI in vmesnik Tally lahko priključite do osem naprav. Za delovanje s produkcijskim stikalom ATEM 1 M/E, ATEM Production Studio 4K ali ATEM Television Studio je potreben en modul. Pri 16 vhodih produkcijskega stikala ATEM 2 M/E sta potrebni dve enoti. Vhodi GPI so optično izolirani in podpirajo napetosti do 5 V pri 14 mA. Izhodi so relejski kontakti, zasnovani za preklapljanje največ 30 V pri toku 1 A.
