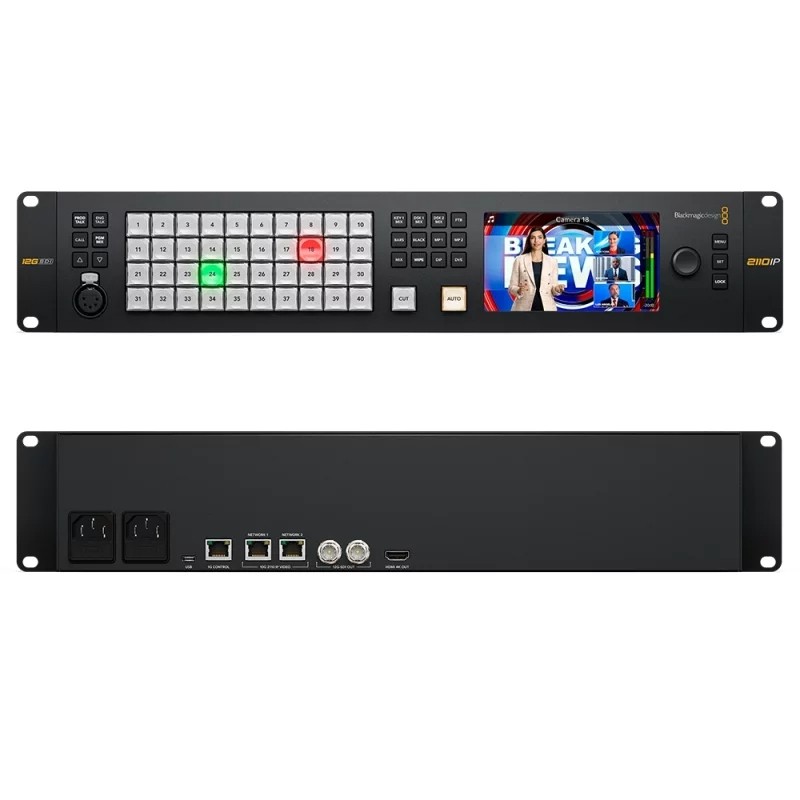

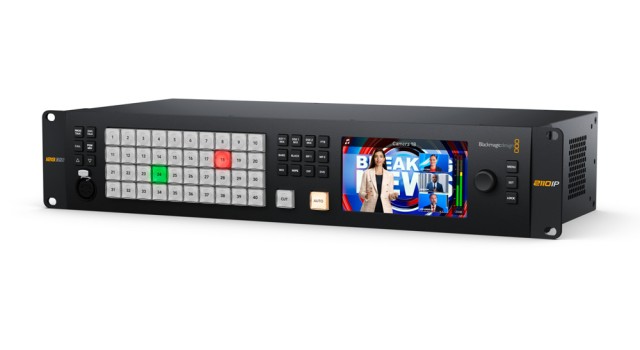

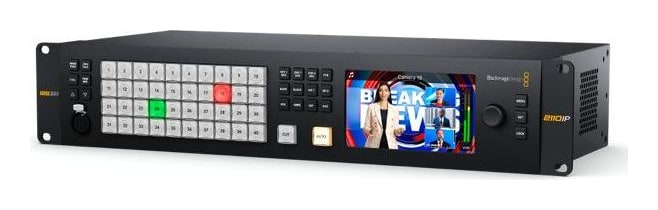

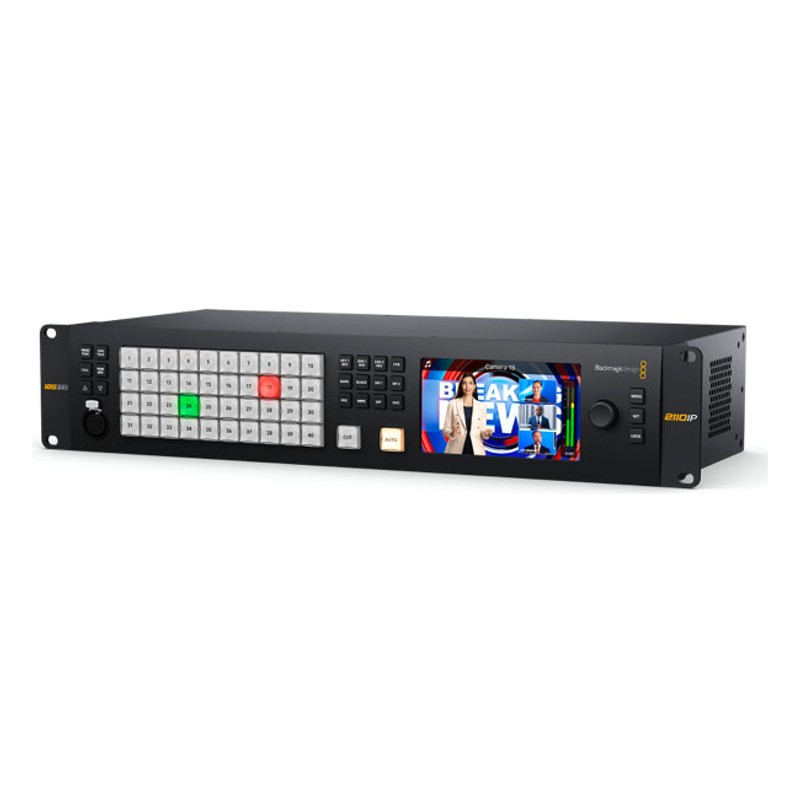

Blackmagic Design ATEM Monitoring Rack Panel 40

Plošča za vgradnjo v omaro za lokalno upravljanje mešalnikov ATEM Constellation IP z vgrajenim pretvornikom za nadzor. Ponuja 40 vhodnih tipk, redundantni 10G SMPTE-2110, dva izhoda 12G-SDI, HDMI, petpalčni LCD za nadzor in sprednji priključek za talkback v izvedbi 2U.

40 tipk, nadzor in pretvorba IP v eni plošči

ATEM Monitoring Rack Panel 40 mešalnikom ATEM Constellation IP doda udobno lokalno upravljanje in nadzor neposredno v omari. Tipke, LCD in talkback so takoj pri roki na sprednji plošči.

40 tipkOmara 2U2× 10G IP2× 12G-SDI

Pretvornik 2110 v upravljalni plošči

V plošči je video pretvornik: dve redundantni omrežji 10G SMPTE 2110 pretvori v dva izhoda 12G-SDI in izhod HDMI, sliko pa pokaže tudi vgrajeni petpalčni LCD.

Redundanca ST 2022-7

Par vrat 10G RJ45 sprejema tokove IP iz dveh omrežij 2110 po ST 2022-7, zato izpad enega omrežja ne prekine slike.

Ločeno krmilno omrežje

Vrata 1G RJ45 povezujejo ploščo z mešalnikom in krmiljenjem NMOS ločeno od videa.

Talkback na sprednji plošči

Petpolni priključek XLR za slušalke ter tipke za talkback in programski miks omogočajo komunikacijo neposredno pri omari.

Dvojno napajanje

Dva notranja napajalnika 100–240 V AC z dvema vhodoma IEC C14 ohranjata ploščo v delovanju tudi ob izpadu enega dovoda.

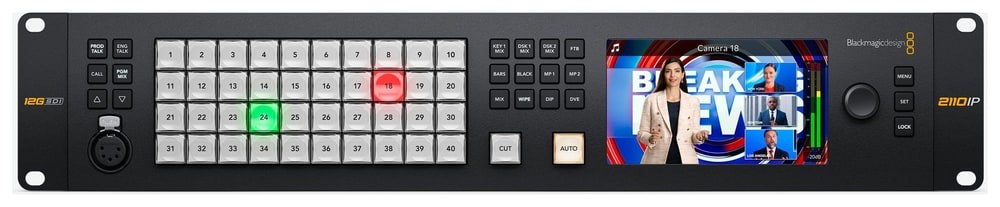

Upravljanje mešalnika iz omare

40 vhodnih tipk, tipki CUT in AUTO, tipke za prehode in vrtljivi gumb z menijem: lokalni mešalnik ATEM lahko preklapljate in nastavljate brez glavne upravljalne plošče – pri pripravi in v sili.

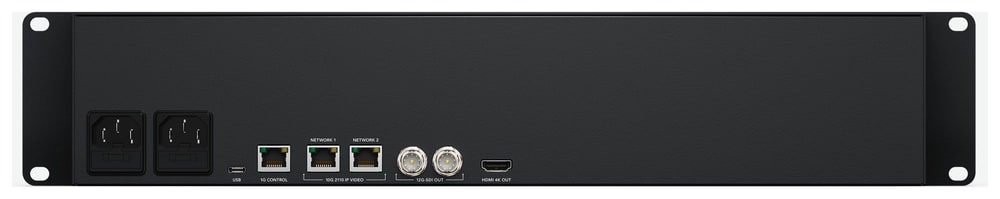

Pretvorba 2110 v SDI in HDMI

En dohodni video tok IP se pretvori v dva izhoda 12G-SDI in izhod HDMI 4K z vgrajenim zvokom – 16 kanalov na SDI, 8 na HDMI. Kodek Blackmagic IP10 izbirno zmore 2160p59.94 in 2160p60.

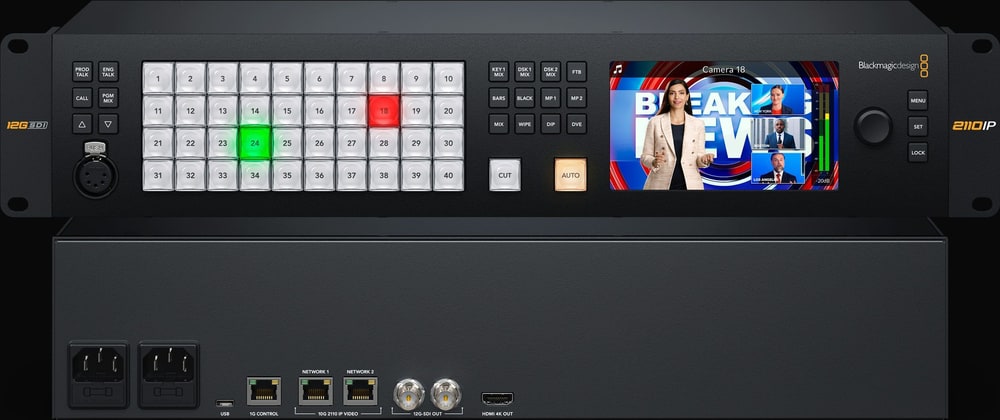

Nadzor neposredno v omari

Vgrajeni petpalčni LCD prikazuje video in stanje signala, zato tehnik vidi rezultat neposredno pri omari. Ploščo vgradite v omaro in jo uporabite pri postavitvi ali nadzoru prenosa.

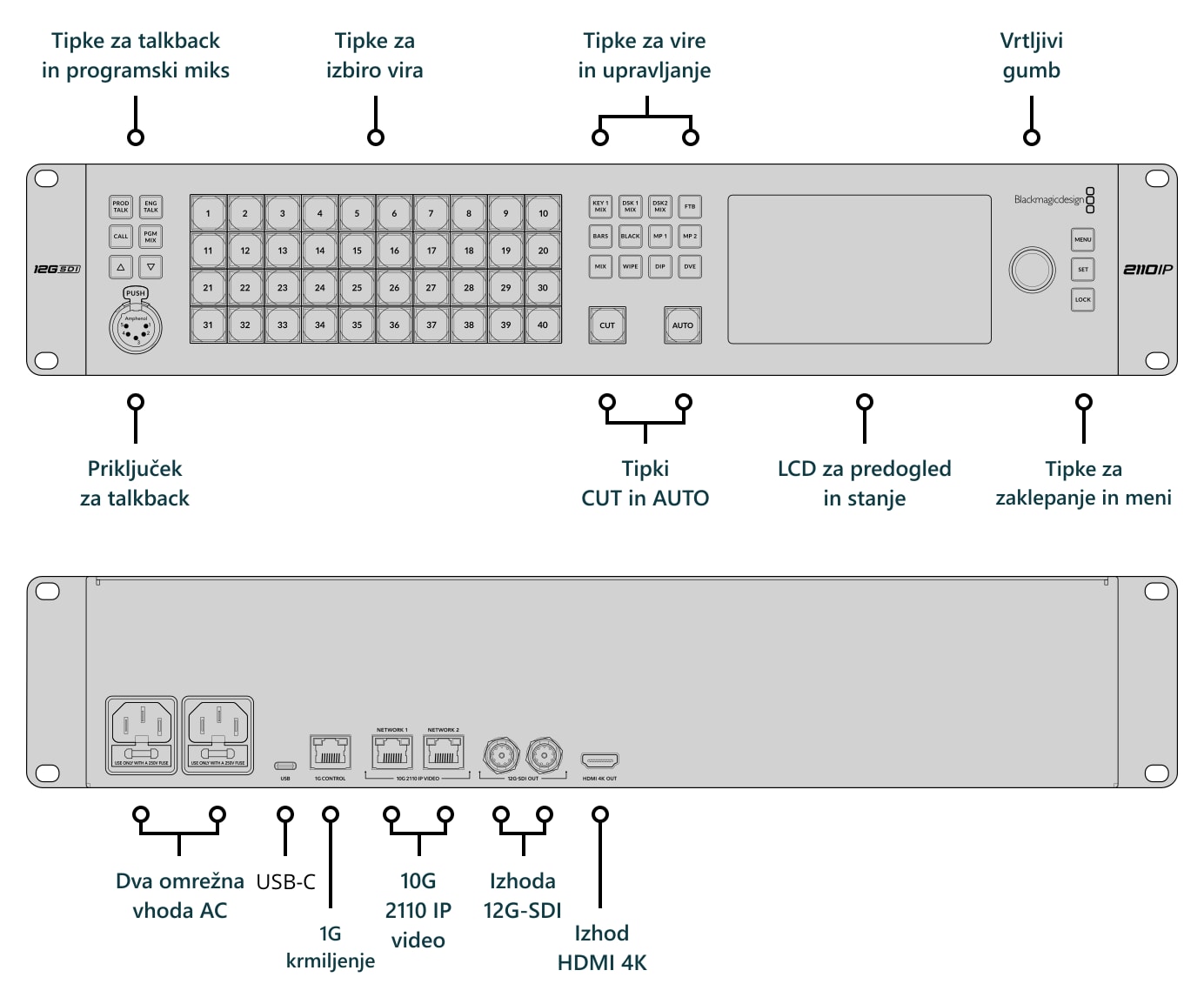

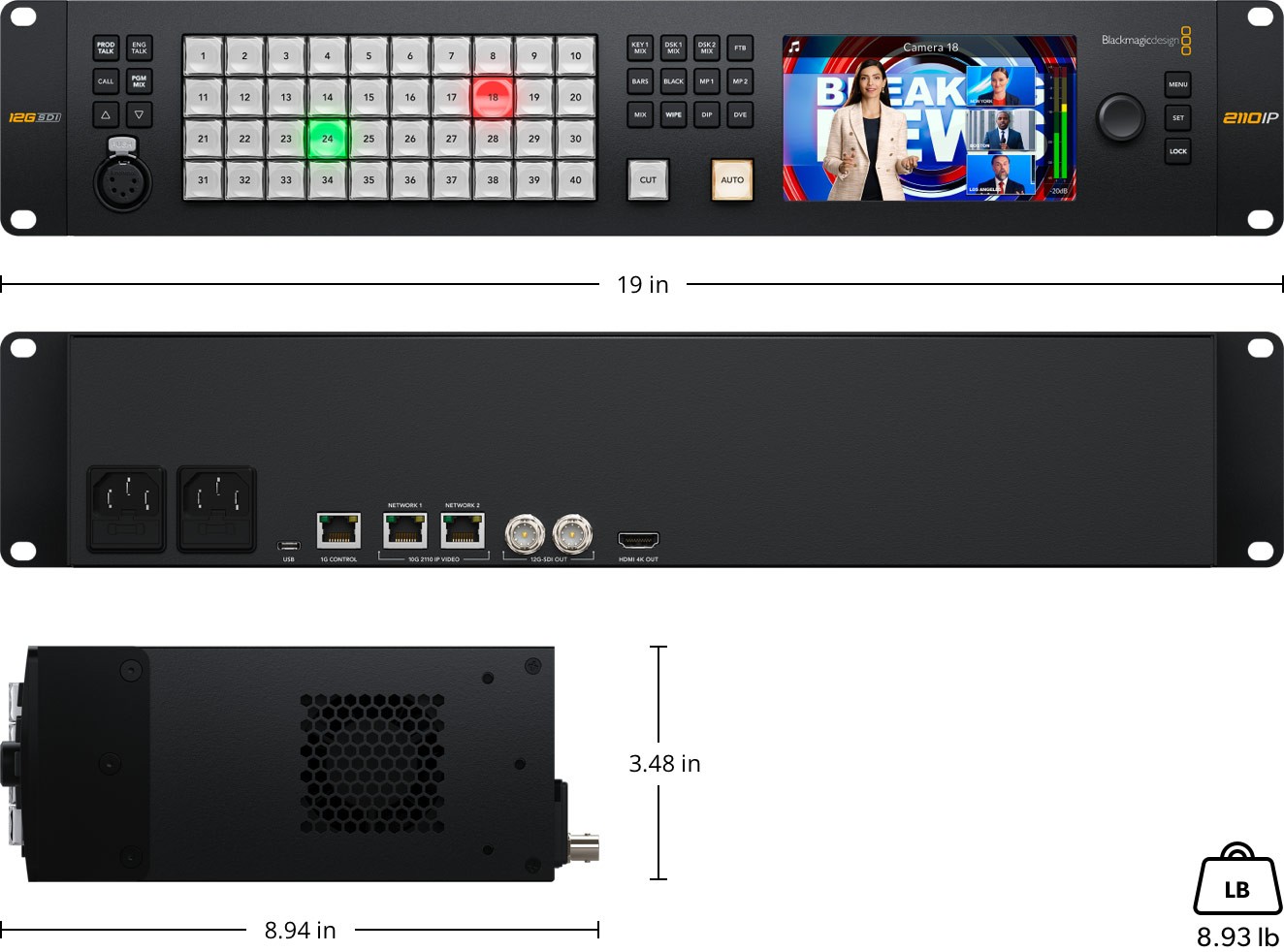

Priključki

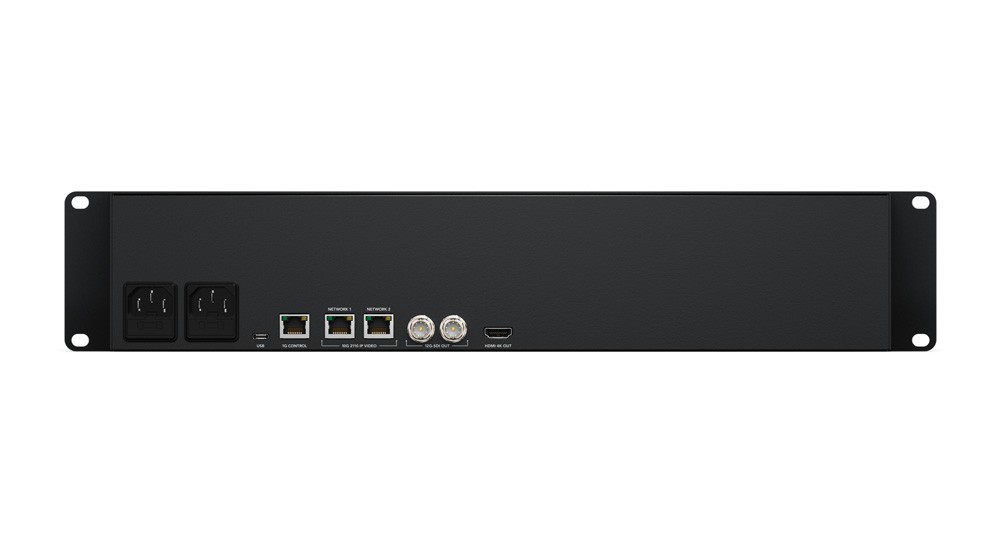

Na sprednji plošči so tipke za vhode, prehode, talkback in meni, priključek za talkback in LCD; zadaj dva omrežna vhoda, USB-C, krmilna vrata 1G, dvoje vrat 10G za video 2110 IP, dva izhoda 12G-SDI in izhod HDMI 4K.
