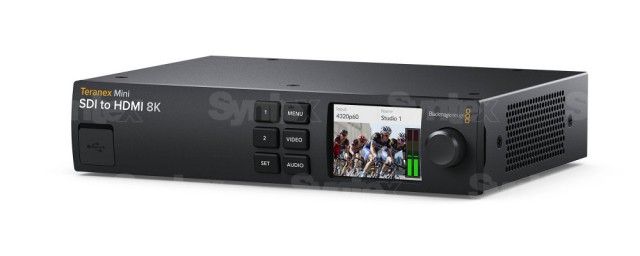

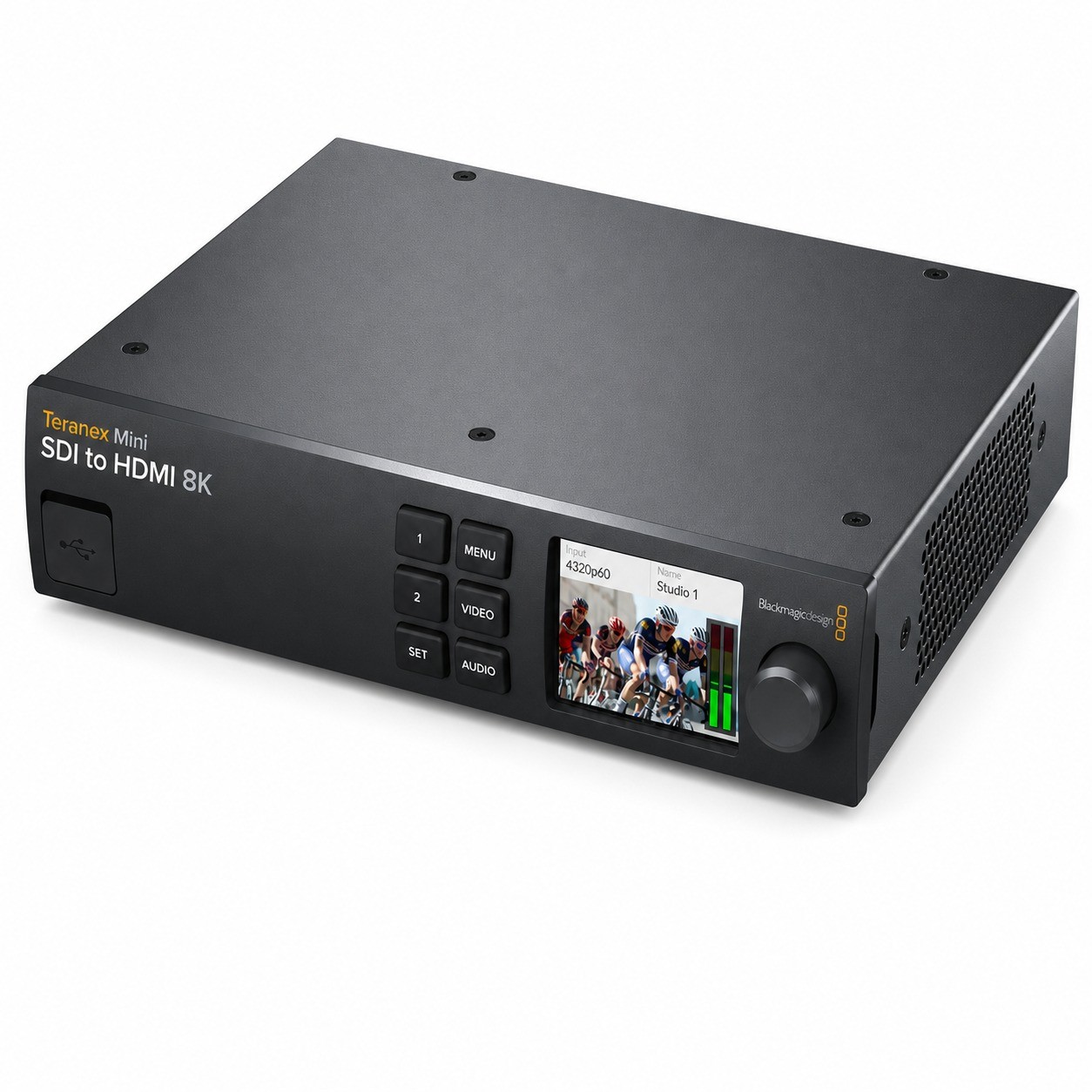

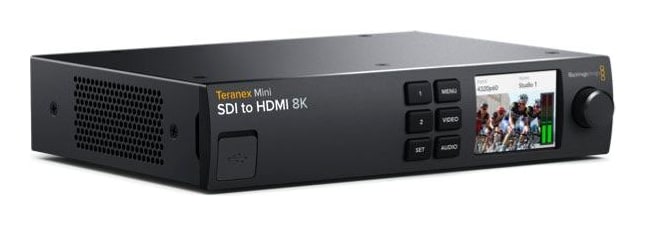

Blackmagic Design Teranex Mini SDI to HDMI 8K HDR

Blackmagic Teranex Mini SDI to HDMI 8K HDR je profesionalni pretvornik in procesor za spremljanje, ki Quad Link 12G-SDI pretvarja v HDMI 8K do 4320p60. Ponuja HDR PQ in HLG, dva osciloskopa za sliko, 33-točkovne 3D LUT, samodejno kalibracijo monitorja in pretvorbo 8K navzdol v Ultra HD ali HD, zato veliki televizorji in projektorji signal SDI prikažejo barvno natančno.

Profesionalno spremljanje 8K HDR

Teranex Mini SDI to HDMI 8K HDR pretvarja profesionalni signal SDI za natančen prikaz na televizorjih in projektorjih HDMI. Dodaja dva neodvisna osciloskopa za sliko, 33-točkovne 3D LUT in samodejno kalibracijo monitorja.

Do 4320p60HDR PQ in HLG4× vhod 12G-SDI4× HDMI 2.0Vgrajen napajalnik

Quad Link 12G-SDI v HDMI 8K

Štirje vhodi 12G-SDI sprejmejo HD, Ultra HD, 4K in 8K, vsak s svojim prehodnim izhodom. Štirje izhodi HDMI 2.0 delujejo kot en izhod za HD, Ultra HD in 4K ali skupaj za 8K do 60p.

8K do 60p

Dual Link ali Quad Link 12G-SDI, samodejno preklapljanje HD, Ultra HD, 4K in 8K.

Dva osciloskopa

Waveform, RGB/YUV parade, vektorskop ali histogram neposredno čez sliko.

33-točkovne 3D LUT

Dve neodvisni 10-bitni RGB LUT za predogled, korekcijo in uskladitev zaslona.

Kalibracija monitorja

Združljiva sonda USB in samodejno ustvarjena korekcijska 3D LUT.

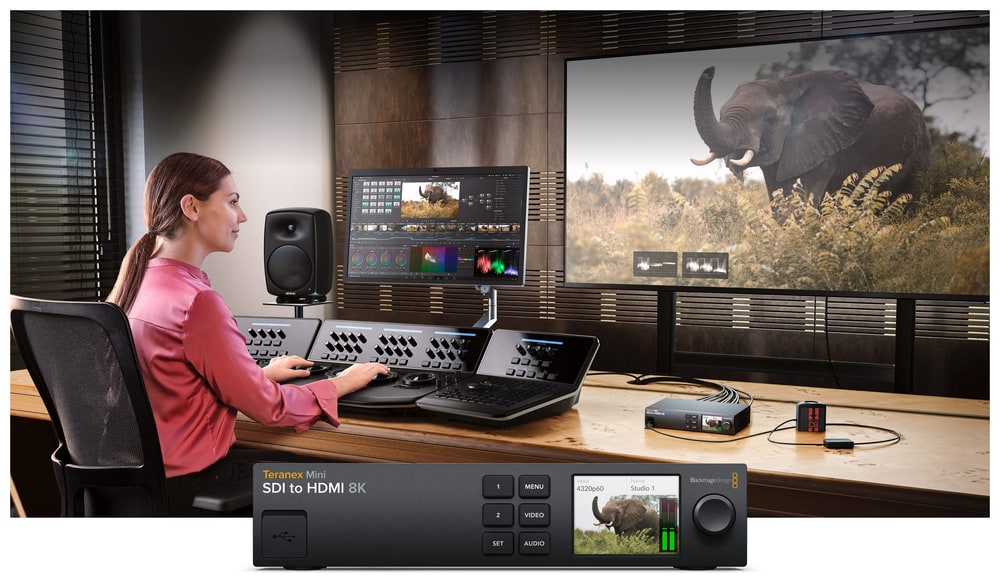

Za barvno korekcijo, produkcijo v živo in velike zaslone

Pretvornik je namenjen oddajanju, produkciji v živo in filmski postprodukciji, kjer je potreben velik in barvno natančen predogled SDI. Pri barvni korekciji v DaVinci Resolve razbremeni procesor in grafično kartico, z video mešalniki, kot je ATEM Constellation 8K, pa multiview na velikem televizorju poveča tako, da je mogoče preverjati ostrino.

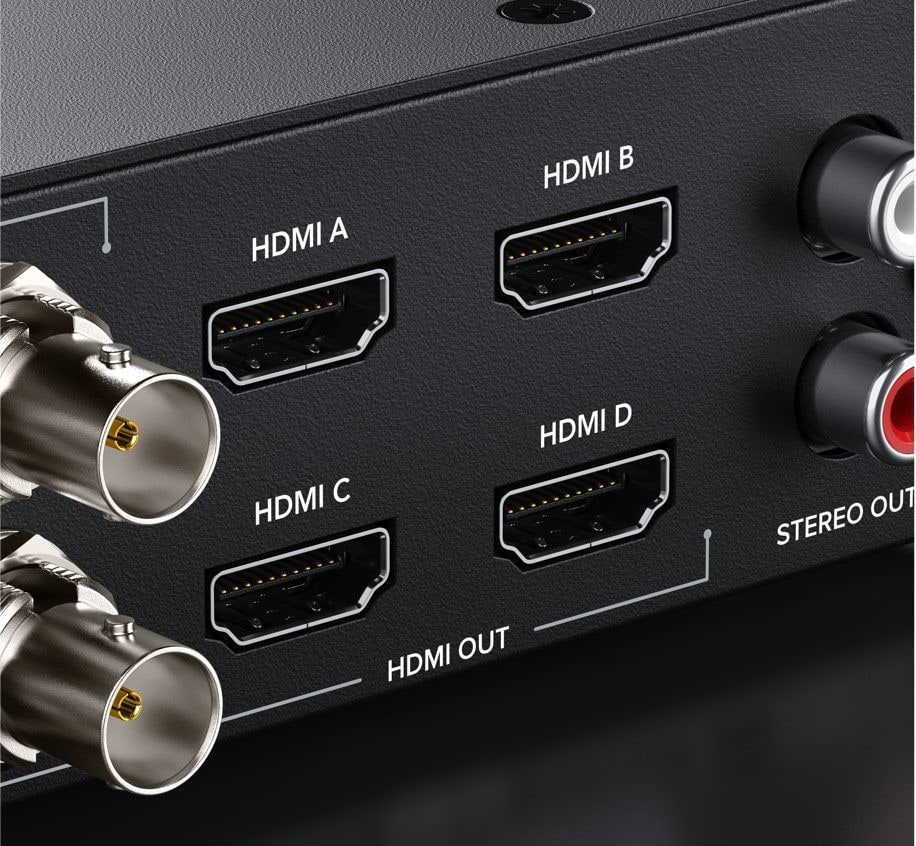

Štirje izhodi HDMI 2.0

Izhode HDMI A do D v 8K uporabljate skupaj za televizorje s štirimi vhodi HDMI, za HD, Ultra HD in 4K zadošča en izhod. Vgrajena pretvorba med 2SI in Square Division signal 8K pravilno prikaže na vsakem monitorju, način quad split pa omogoča sestavo velikih video sten iz več monitorjev.

Pretvorba navzdol glede na monitor

Pretvornik prek EDID ugotovi, katero ločljivost priključeni zaslon zmore, in če ne podpira 8K, signal samodejno pomanjša. 8K tako prikažete na monitorju Ultra HD ali HD in Ultra HD na monitorju HD – sliko vidite vedno, ne glede na standard SDI.

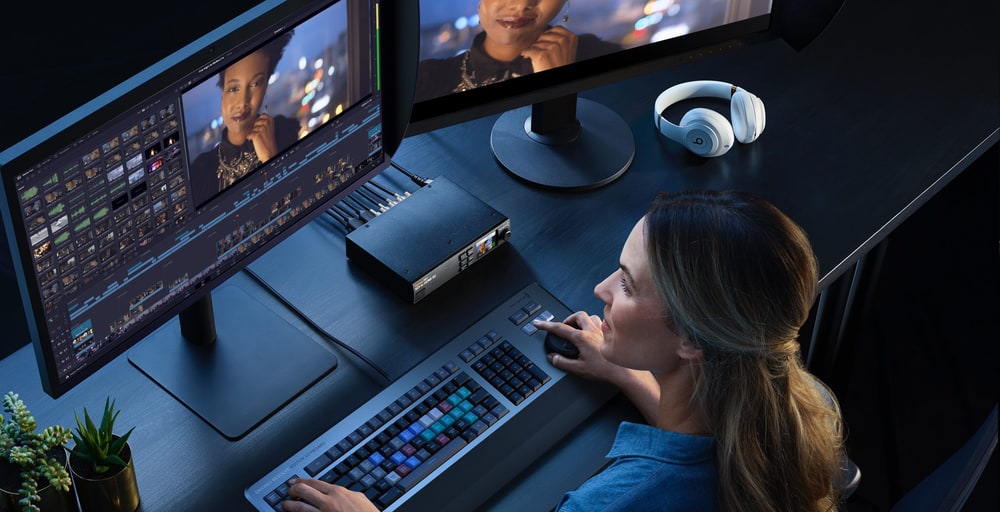

HDR PQ in HLG

Pretvornik statične metapodatke PQ in HLG v VPID obdeluje po standardih ST 2108-1, ST 2084 in ST 425. Podpira barvna prostora Rec.709 in Rec.2020 ter celoten obseg DCI-P3, zato zadošča, da priključite zaslon, in že imate spremljanje HDR iz signala SDI.

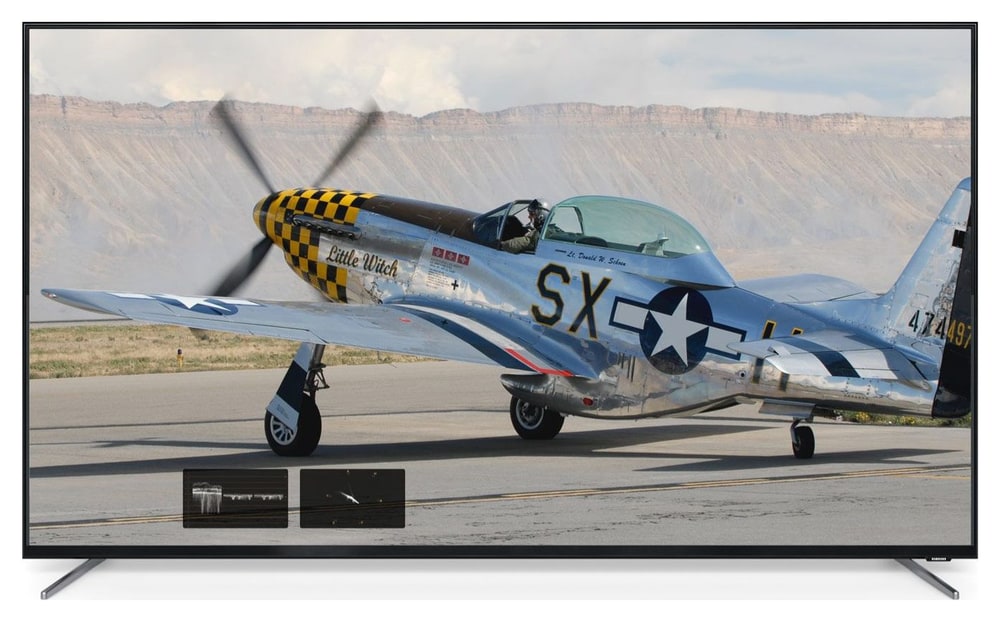

Dva osciloskopa čez sliko

Dva neodvisna osciloskopa – waveform, RGB ali YUV parade, vektorskop in histogram – se prikažeta čez sliko z nastavljivim položajem, velikostjo in prosojnostjo. Waveform in parade imata standardno in HDR mrežo, zato skladnost z oddajnimi standardi preverite kar na monitorju.

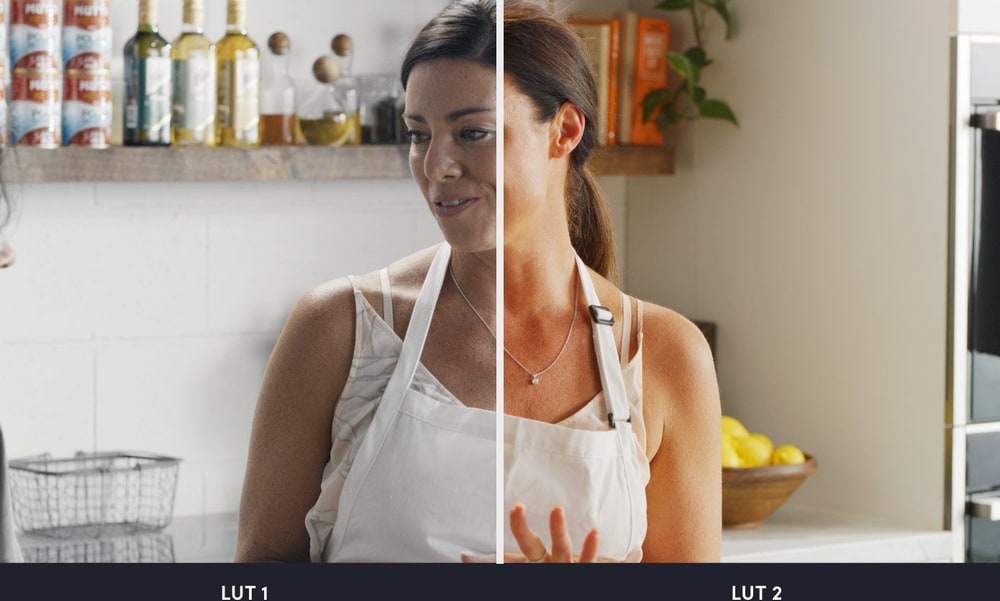

3D LUT in kalibracija monitorja

Dve neodvisni 33-točkovni 3D LUT v standardnih formatih preklapljate s tipkama 1 in 2 na sprednji plošči. Sonde SpectraCal C6, X-Rite i1 Display Pro ali Klein K10-A se priključijo spredaj; med kalibracijo pretvornik na monitor pošilja testne slike in na podlagi meritve ustvari korekcijsko 3D LUT.

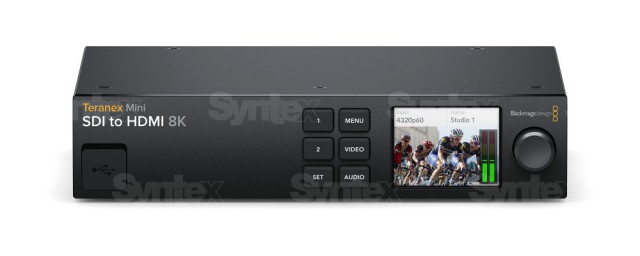

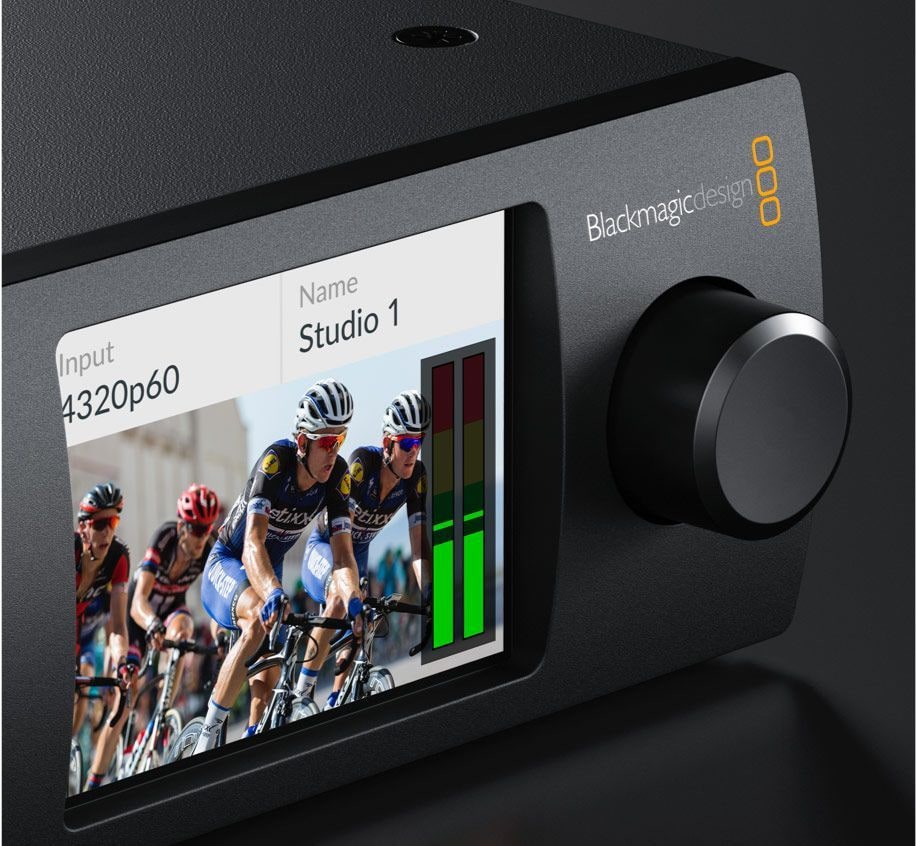

Upravljanje na sprednji plošči

Barvni zaslon LCD 2,2″ prikazuje vhodno sliko, format in natančne merilnike zvoka z izbiro karakteristike VU ali PPM. Šest tipk in vrtljivi gumb omogočajo dostop do LUT, kalibracije, osciloskopov, omrežja in zvoka brez računalnika. Na daljavo pretvornik nastavite prek Etherneta ali sprednjega USB-C v aplikaciji Teranex Utility.

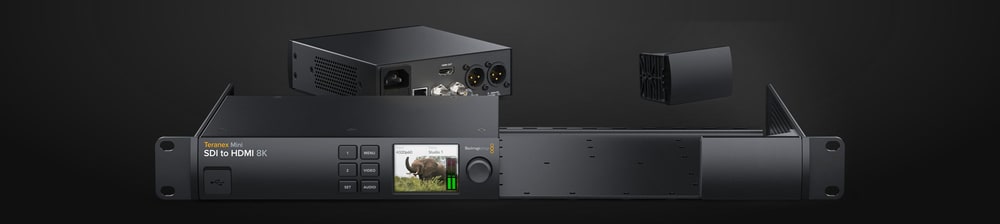

Na mizo ali v omaro

Na delovno mizo pretvornik postavite na priložene gumijaste nogice. Za vgradnjo v omaro je namenjena polica Blackmagic Universal Rack Shelf: pretvornik privijete nanjo in celotno polico pritrdite v omaro, prosto mesto pa prekrijejo slepe plošče, ki so priložene polici.

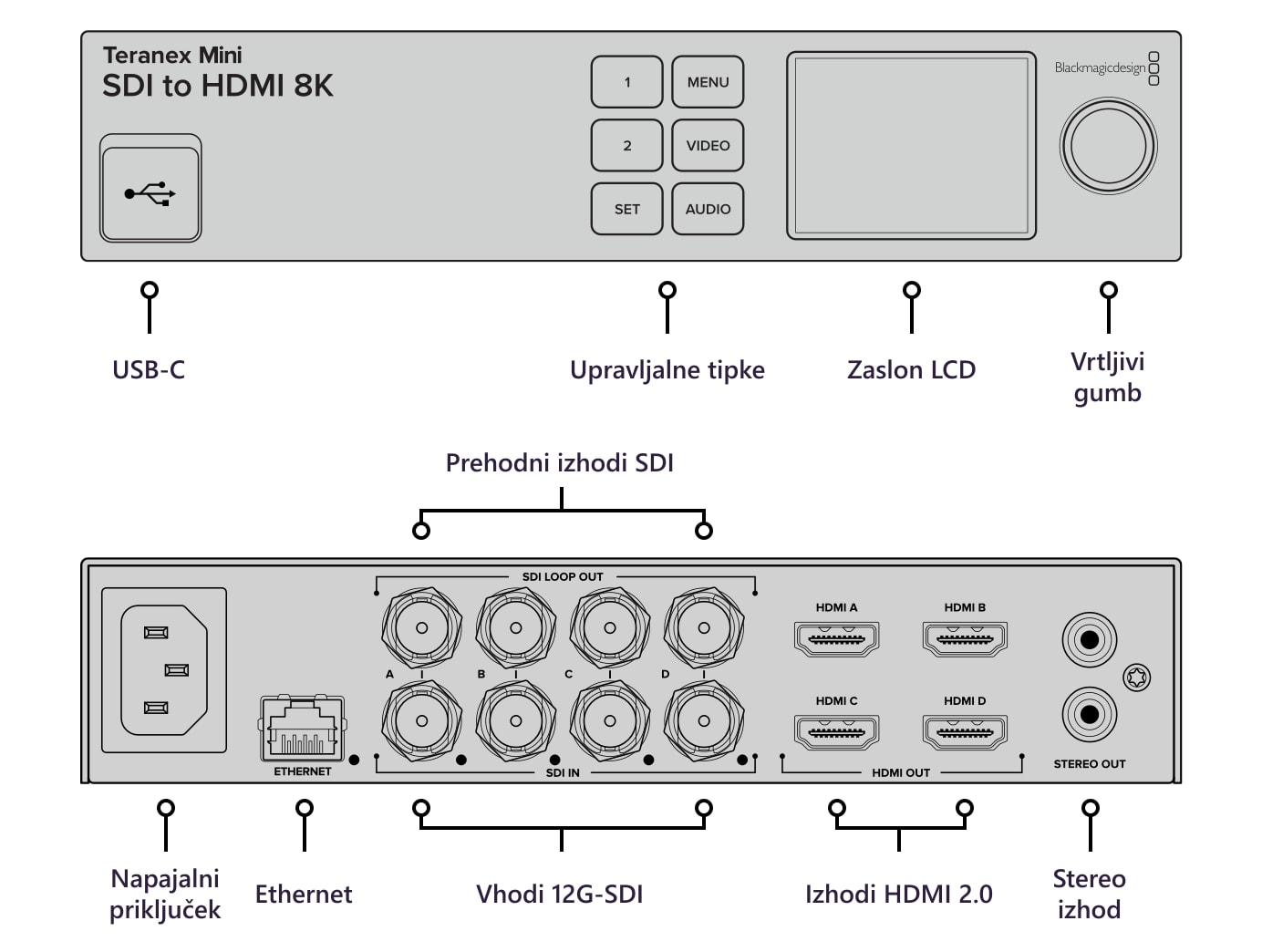

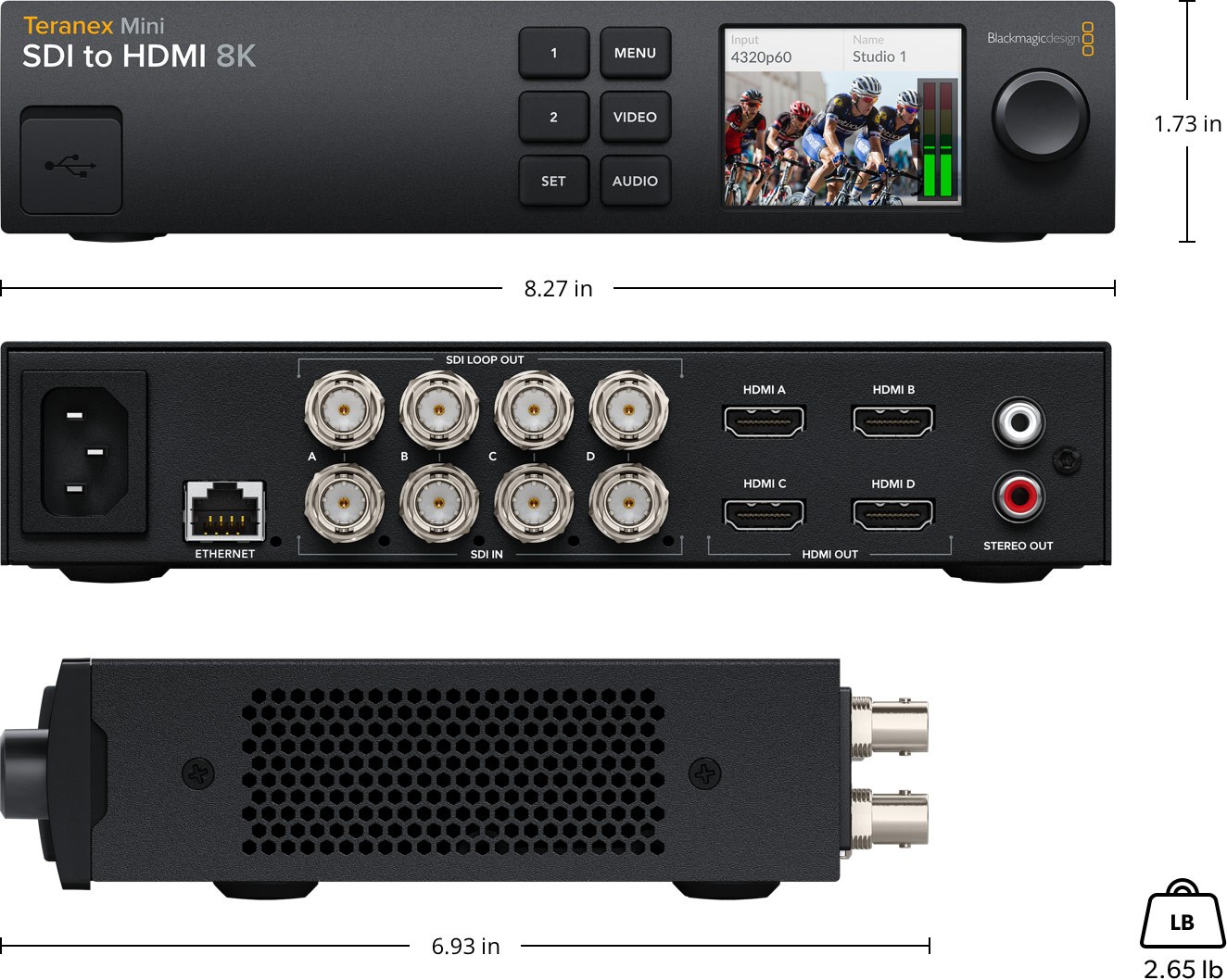

Priključki

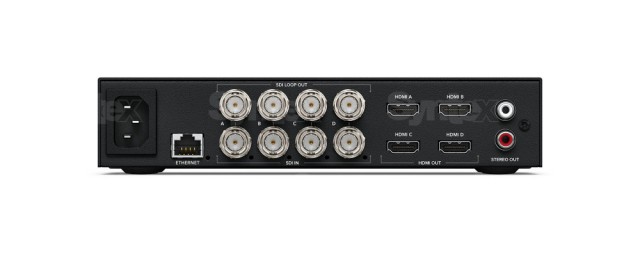

Spredaj so USB-C, upravljalne tipke, zaslon LCD in vrtljivi gumb, zadaj napajalni priključek IEC, Ethernet, štirje vhodi 12G-SDI s prehodnimi izhodi, štirje izhodi HDMI 2.0 in stereo izhod RCA.
