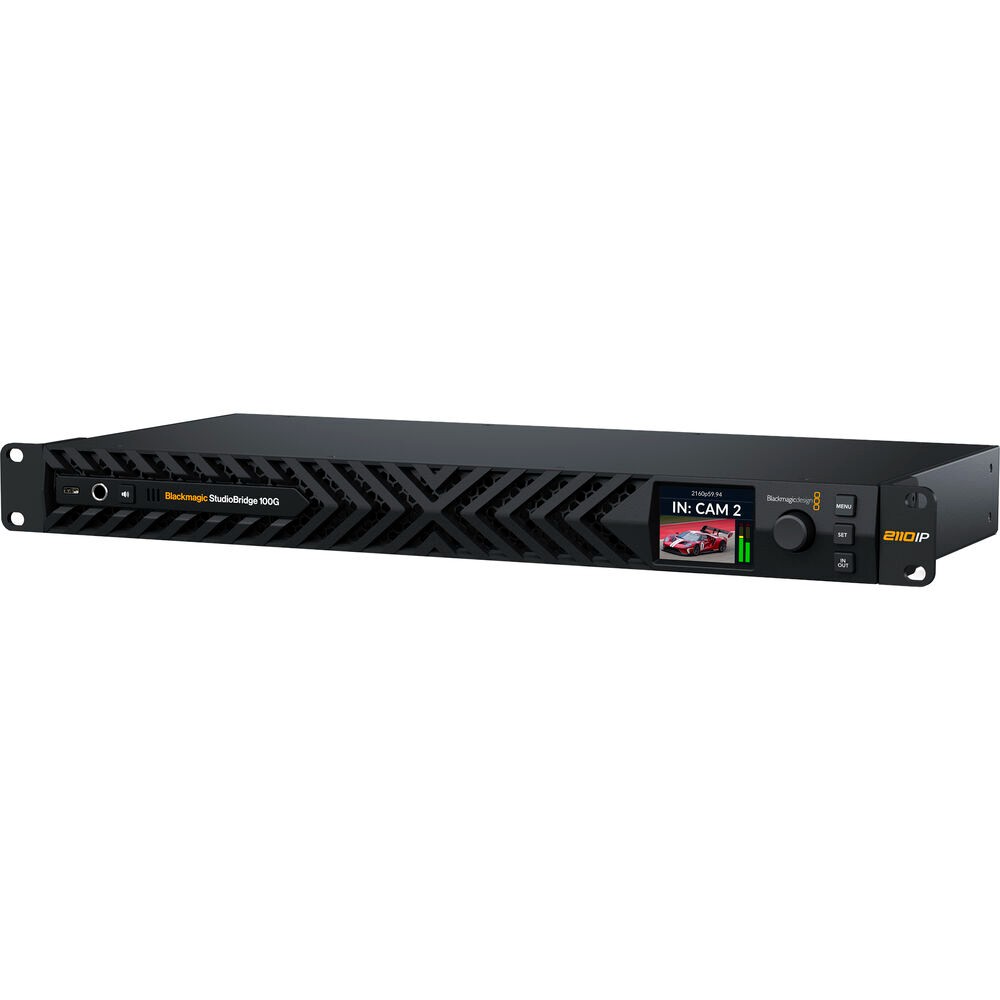

Blackmagic StudioBridge 100G

  • Brezplačna dostava
Koda artikla: CONVNVIPR/SBD100X2

Blackmagic StudioBridge 100G je video most IP 1U za vključitev enega ali dveh kamernih signalov z veliko pasovno širino v redundantno oddajno infrastrukturo 100G. Eno povezavo SMPTE-2110 prek 100G Etherneta pretvori v redundanten par 100G, njeni dve kamerni vrati 100G pa je mogoče združiti, če skupna pasovna širina ne preseže 100 Gb/s – na primer za kamere…

Več informacij

2 759 € z DDV 2 261.48 € brez DDV
Dodaj za primerjavo Zgodovina cen
Razpoložljivost
na povpraševanje
Koda artikla:
CONVNVIPR/SBD100X2
Dodaj za primerjavo Zgodovina cen

Blackmagic StudioBridge 10G PWR

2 759 €brez DDV 2 261.48 €

Vrhunska oprema za Blackmagic StudioBridge 100G

PremiumCord Patch cable CAT 6a S-FTP BLK, 2m

Premiumcord Povezovalni kabel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7, črn
3.3 €
V pošiljanje > 5 ks

PremiumCord Patch cable CAT 6a S-FTP BLK, 5m

Premiumcord Povezovalni kabel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7, črn
5.8 €
Na zalogi 2 ks

HyperDeck ISO Recorder 100G

  • Brezplačna dostava
HyperDeck ISO Recorder 100G je 2RU snemalnik za produkcijo v živo: do osem ločenih
5 349 €
na povpraševanje

Blackmagic Ethernet Switch 820

  • Brezplačna dostava
Blackmagic Ethernet Switch 820 je zasnovan za napredne oddajne sisteme. Zagotavlja
2 569 €
na povpraševanje
Opis izdelka SPECIFIKACIJE VSEBINA EMBALAŽE

Opis izdelka

Blackmagic StudioBridge 100G je video most IP 1U za vključitev enega ali dveh kamernih signalov z veliko pasovno širino v redundantno oddajno infrastrukturo 100G. Eno povezavo SMPTE-2110 prek 100G Etherneta pretvori v redundanten par 100G, njeni dve kamerni vrati 100G pa je mogoče združiti, če skupna pasovna širina ne preseže 100 Gb/s – na primer za kamere URSA Cine 12K 100G ali dve URSA Cine Immersive.

Redundantna hrbtenica 100G za en ali dva kamerna toka

StudioBridge 100G poveže visokozmogljiv izhod IP kamer z redundantnim oddajnim omrežjem 100GbE. V eni enoti racka združuje SMPTE-2110, redundanco SMPTE 2022-7 in spremljanje na sprednji plošči.

2× omrežje 100G2× kamera 100G2× 10G SFP + 2× 10G RJ45SMPTE 2022-71U za rack

Kamere URSA Cine v redundantnem omrežju

Ena kamera URSA Cine 12K 100G ali dve kameri URSA Cine Immersive se prek StudioBridge 100G vključita v oddajni sistem z dvema ločenima omrežjema 100G.

Ločen kanal 10G

Dve reži 10G SFP in dvoje vrat 10G RJ45 za video dodatke 2110 IP.

Ločeno krmiljenje NMOS

Vrata 1G RJ45 za NMOS, konfiguracijo in posodobitve; USB-C za nastavitve.

Dva napajalnika

Dva notranja napajalnika 100–240 V in dva vhoda IEC C14.

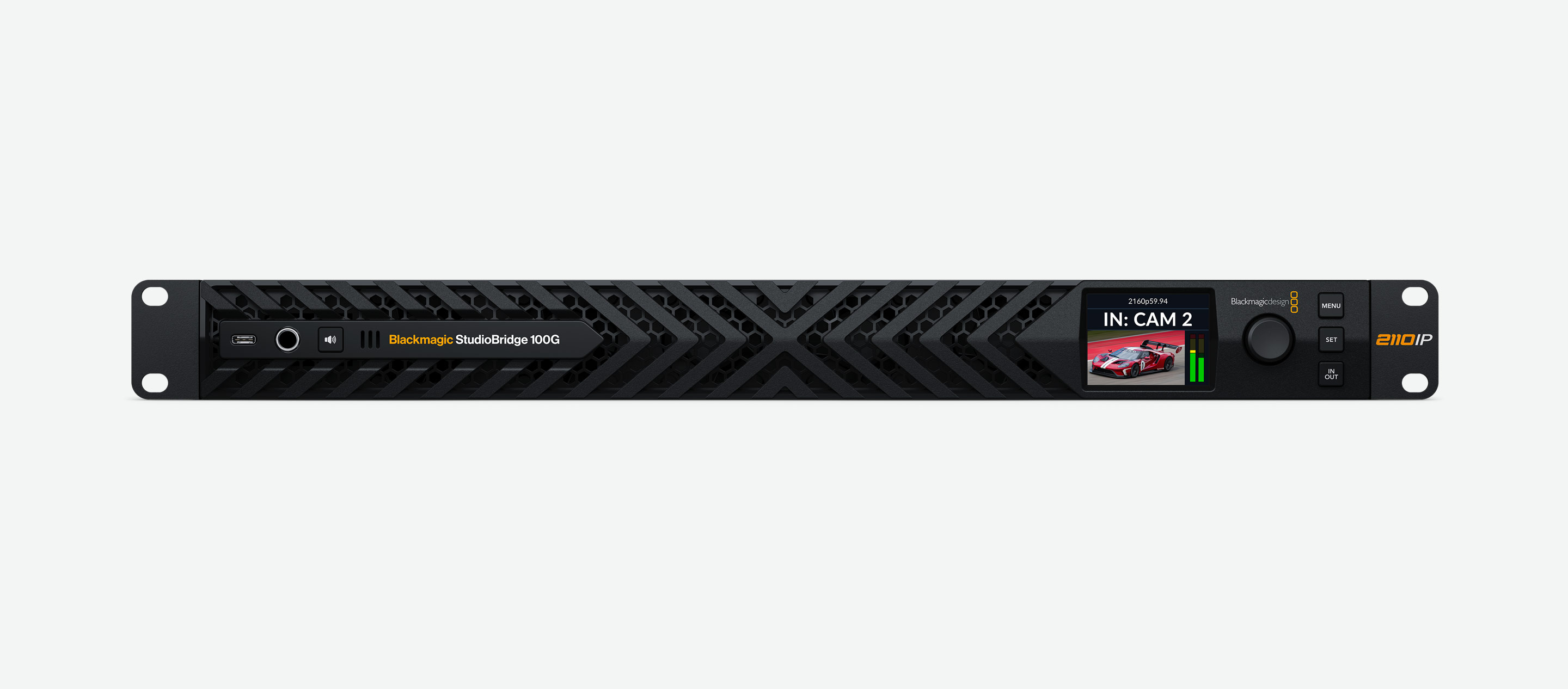

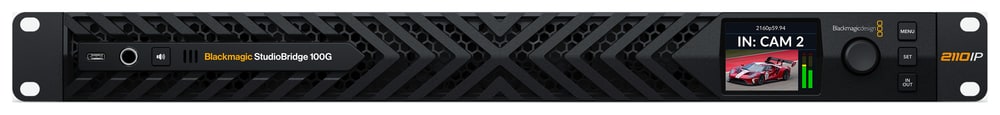

Spremljanje na sprednji plošči

Sprednji zaslon LCD 2,2″ z vrtljivim gumbom in gumbi prikazuje video, zvok, časovno kodo in stanje sistema; z vrtljivim gumbom je mogoče preleteti vse vhode. Vgrajeni zvočnik in izhod za slušalke omogočata takojšnjo kontrolo zvoka.

Blackmagic StudioBridge 100G – Spremljanje na sprednji plošči

Dva kanala, ena robustna signalna veriga

Naprava obdela en tok IP 100GbE ali dva toka s skupno pasovno širino do 100 Gb/s in ju preda paru redundantnih izhodov 100GbE. Ločena vrata 10G za dodatke, krmiljenje NMOS in dva napajalnika olajšajo uporabo v studiih in reportažnih vozilih.

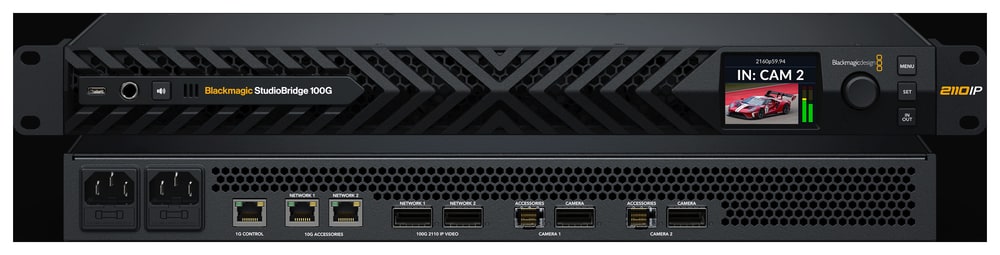

Blackmagic StudioBridge 100G – Dva kanala, ena robustna signalna veriga

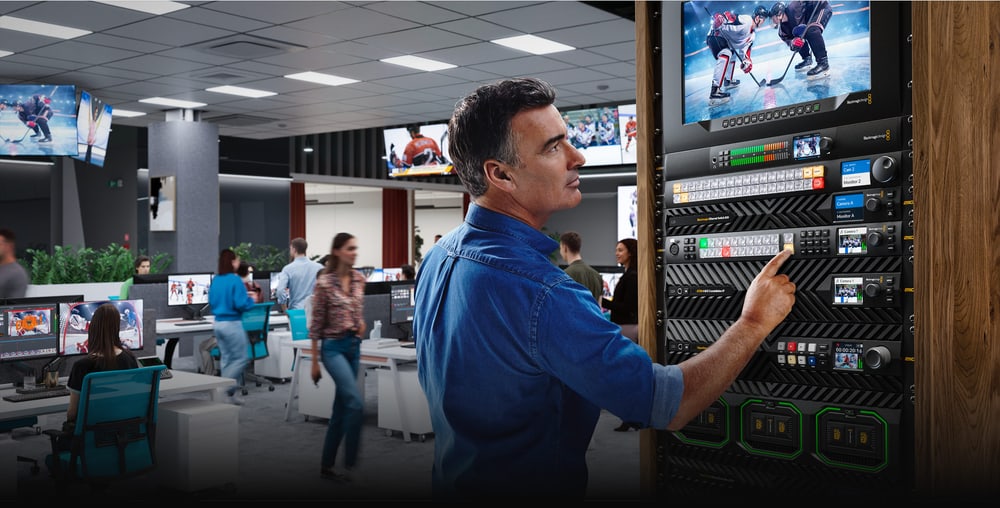

Imerzivni video 8K

Poleg HD in Ultra HD do 2160p60 prenaša tudi stereoskopski imerzivni video 8160 × 7200 × 2 iz kamer URSA Cine Immersive. Video je 10-bitni 4:2:2 v barvnem prostoru Rec. 709 ali Rec. 2020, vsak tok pa prenaša 16 kanalov vdelanega zvoka.

Blackmagic StudioBridge 100G – Imerzivni video 8K

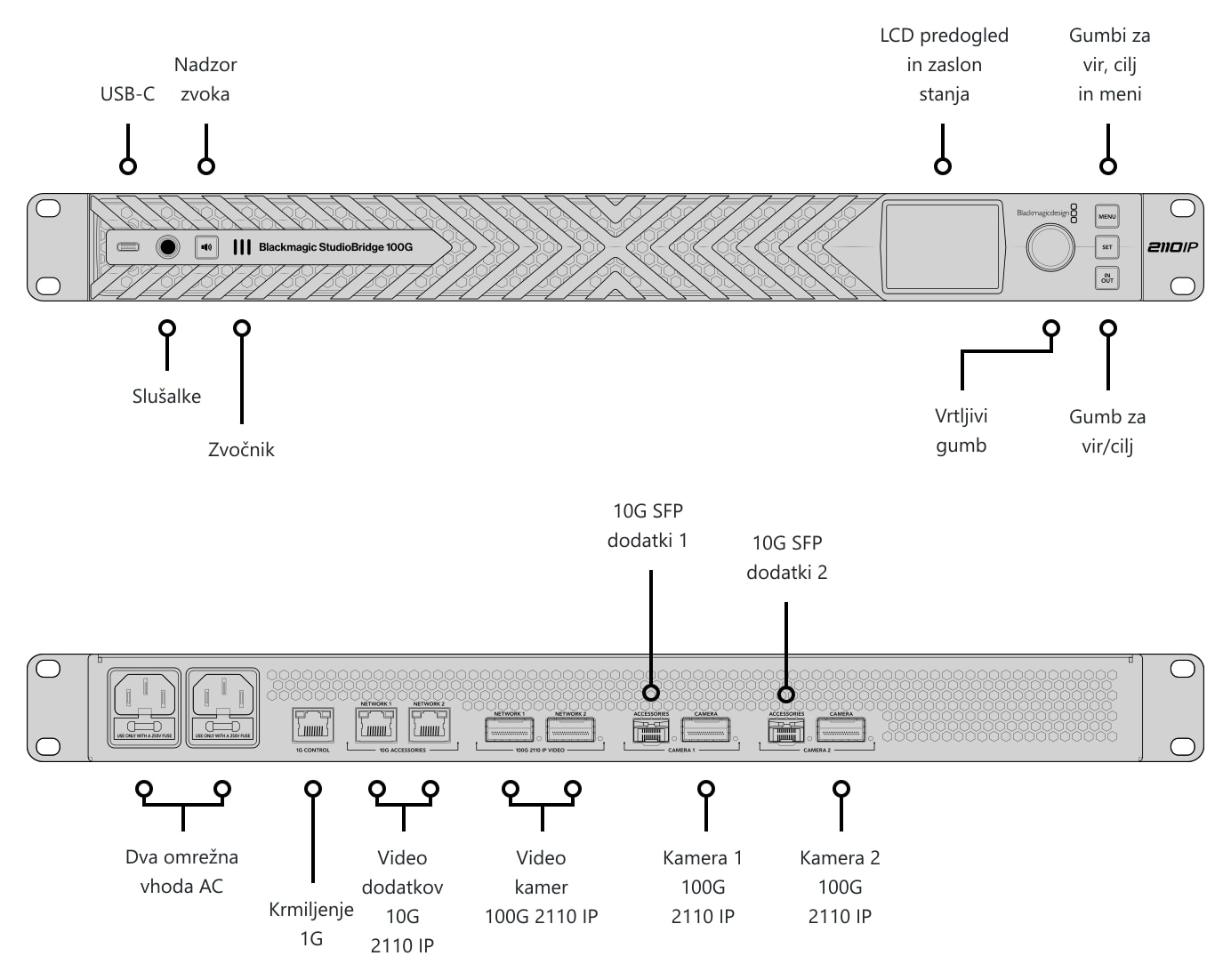

Priključki

Zadaj so dva omrežna vhoda AC, krmilna vrata 1G, dvoje vrat 10G RJ45 za video dodatkov, dvoje omrežnih vrat 100G QSFP28 in dva kamerna razdelka, vsak z vrati 100G QSFP28 in režo 10G SFP za dodatke.

Blackmagic StudioBridge 100G – Priključki

Dodatne informacije

Nadzor in zanesljivost za kritično delovanje IP

Podpira do dva kanala videa SMPTE-2110 v HD in Ultra HD do 2160p60 ter pretvori en tok IP 100GbE ali dva toka IP s skupno pasovno širino do 100 Gb/s na par izhodov 100GbE QSFP28 z redundanco SMPTE 2022-7 za neprekinjeno dostavo signala. Vsak vhod samodejno prepozna standarde HD in Ultra HD ter prenaša do 16 kanalov vdelanega zvoka na tok.

StudioBridge 100G ponuja dvoje vrat 10G RJ45 in dve optični reži 10G SFP za dodatke. Sprednji zaslon LCD 2,2″ z vrtljivim gumbom in gumbi omogoča spremljanje videa, zvoka, časovne kode in stanja sistema; vgrajeni zvočnik in izhod za slušalke omogočata takojšnjo kontrolo zvoka. Zunanje upravljanje zagotavljajo ločena vrata RJ45 za NMOS in konfiguracijo ter USB-C za nastavitve in posodobitve, par vhodov IEC C14 pa redundantno napajanje.

VSEBINA EMBALAŽE

  • Blackmagic StudioBridge 100G
  • Pozdravna kartica s kodo QR za prenos programske opreme

SPECIFIKACIJE

  • Omrežje 100G 2110 IP: 2× 100G QSFP28; redundanca SMPTE 2022-7 prek dveh omrežij 2110
  • Kamerna vrata 100G: 2× 100G QSFP28: 1× URSA Cine 100G ali 2× URSA Cine Immersive
  • Omrežje 10G 2110 IP: 2× optični 10G SFP, 2× RJ45 10G
  • Kanali: 8× Ultra HD ali HD na par 100G
  • Krmilno omrežje 1G: 1× RJ45 1G za NMOS, konfiguracijo in posodobitve
  • Računalniški vmesnik: 1× USB-C za konfiguracijo in posodobitve
  • Zvok: 16 kanalov vdelanega zvoka v vsakem toku 2110 IP
  • Spremljanje zvoka: zvočnik na sprednji plošči, izhod za slušalke 6,35 mm
  • Standardi HD: 720p50, 720p59,94, 720p60; 1080i50, 1080i59,94, 1080i60; 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60; 1080PsF25, 1080PsF29,97, 1080PsF30
  • Standardi Ultra HD: 2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p50, 2160p59,94, 2160p60
  • Imerzivni video: 8160 × 7200 × 2 stereo
  • Standardi IP: SMPTE 2110-20, 2110-21, 2110-30 (Level C), 2110-40; IGMP v3; SMPTE 2022-7
  • Sinhronizacija: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
  • NMOS: IS-04 v1.3.2, IS-05 v1.1.2, BCP-002-01, BCP-004-01
  • Kodek: Blackmagic IP10 izbirno za 2160p59,94 in 2160p60
  • Barvna natančnost in prostor: 10-bitni YUV 4:2:2; Rec. 709 in Rec. 2020
  • Upravljanje: barvni zaslon LCD 2,2″, 3 gumbi, vrtljivi gumb
  • Napajanje: 2× notranji napajalnik 100–240 V AC, 50/60 Hz; 2× IEC C14
  • Namestitev: 1U za 19″ rack

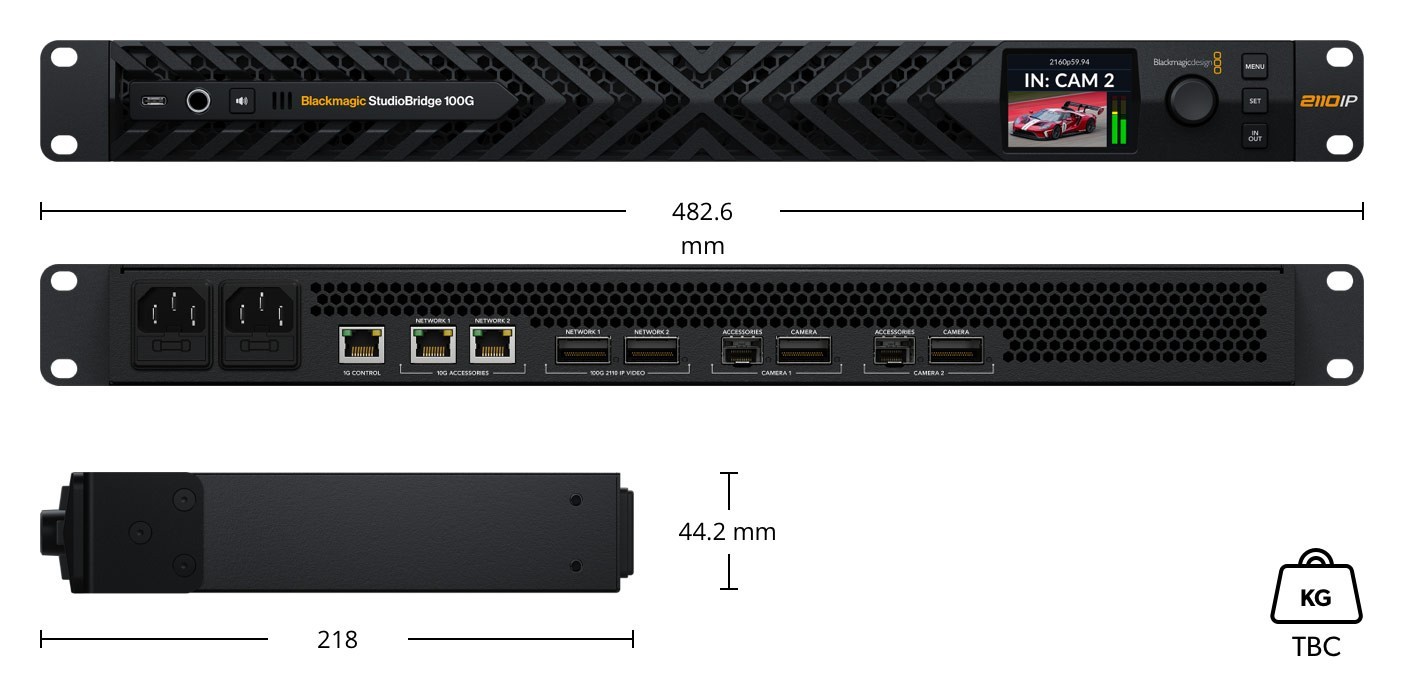

  • Mere (š × g × v): 482,6 × 218 × 44,2 mm
  • Podprti sistemi: macOS 15 Sequoia, macOS 26 Tahoe ali novejši; Windows 11
  • Delovna temperatura: 5 do 40 °C
  • Temperatura skladiščenja: -20 do 45 °C
  • Relativna vlažnost: 0–90 %, brez kondenzacije
  • Garancija: 1 leto omejene garancije proizvajalca
Parametri

Parametri

Producent: Blackmagic Design
Kategorija: Pretvorniki signalov

Main parameters

Druge funkcijeIzhod zvoka · Zaslon LCD · samodejna prilagoditev formata
VirIP · Ethernet
CiljIP · Ethernet
