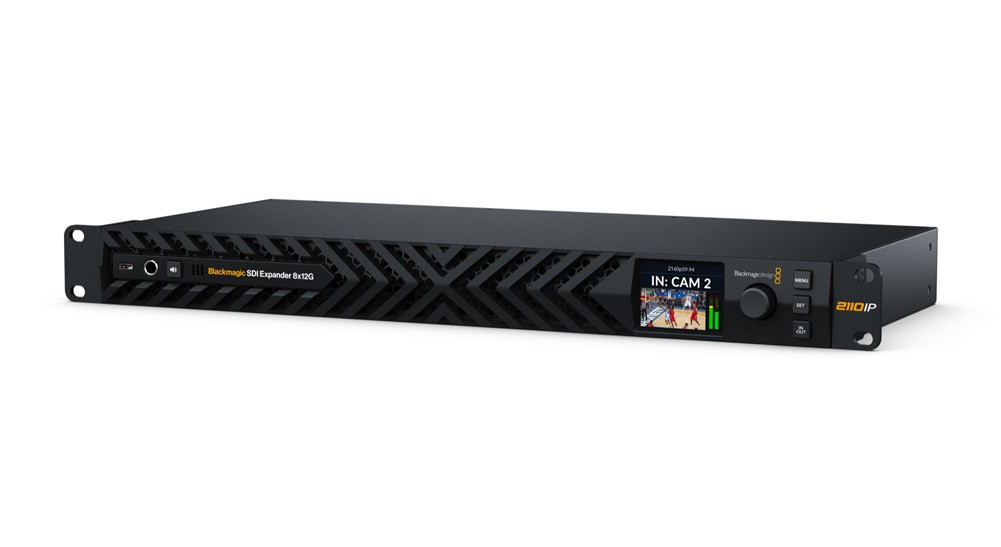

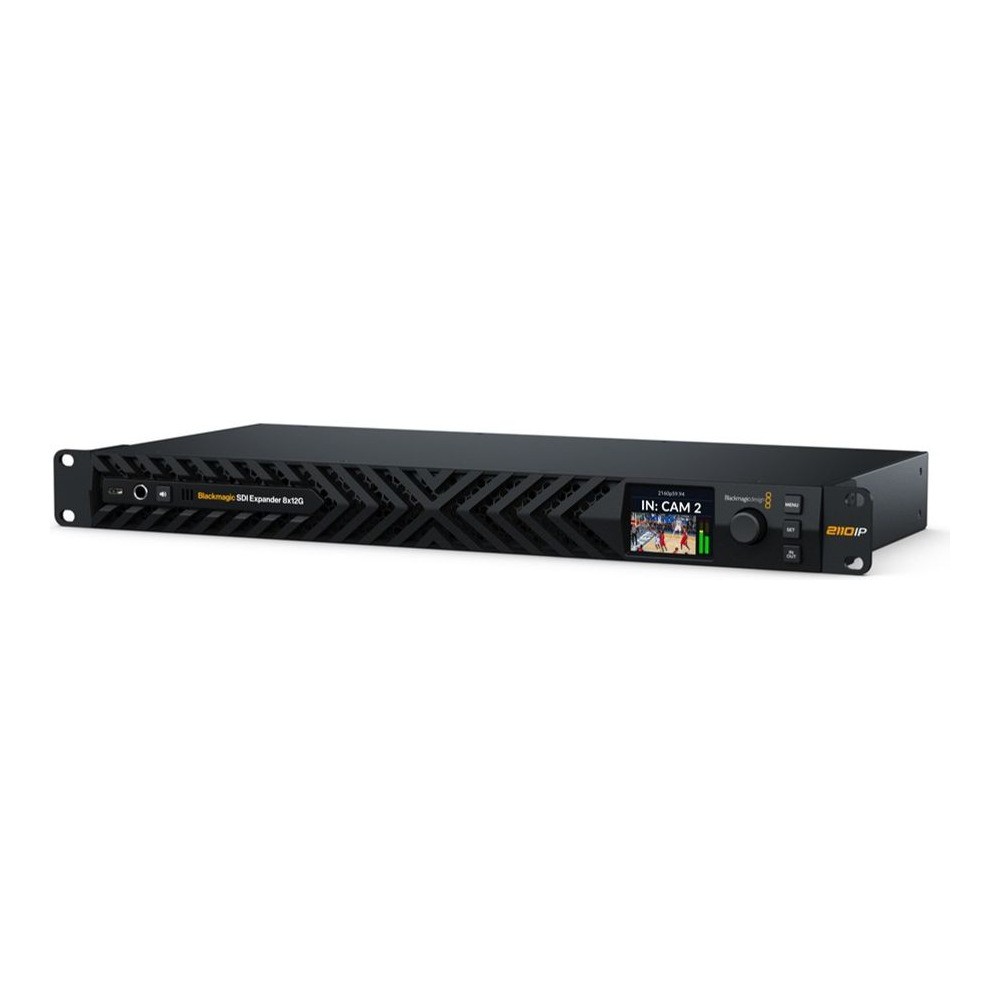

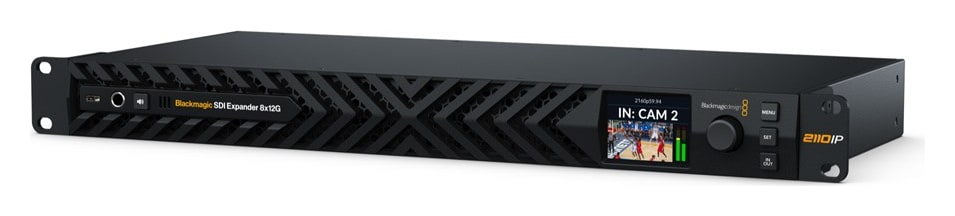

Blackmagic SDI Expander 8x12G

  • Brezplačna dostava
Koda artikla: CONVNVIPP/EX10012G8

Blackmagic SDI Expander 8x12G poveže osem vhodov in osem izhodov 12G-SDI z redundantno infrastrukturo SMPTE-2110 s 100G Ethernetom. Enota 1U hkrati pretvarja osem kanalov iz SDI v IP in osem iz IP nazaj v SDI; ima dvoje vrat 100G QSFP28, ločena vrata za krmiljenje NMOS in dva redundantna napajalnika AC.

Več informacij

3 299 € z DDV 2 704.1 € brez DDV
Dodaj za primerjavo Zgodovina cen
Razpoložljivost
na povpraševanje
Koda artikla:
CONVNVIPP/EX10012G8
Dodaj za primerjavo Zgodovina cen

Vrhunska oprema za Blackmagic SDI Expander 8x12G

Infinitek L-4.5CHWS 5m FLEX 12G-SDI kabel BNC-BNC

Canare L-4.5CHWS BNC je fleksibilen in vzdržljiv 75-omski koaksialni kabel SD/HD/3G/12G-SDI
31 €
V pošiljanje > 5 ks

Infinitek L-4.5CHWS 2m FLEX 12G-SDI kabel BNC-BNC

Canare L-4.5CHWS BNC je fleksibilen in vzdržljiv 75-omski koaksialni kabel SD/HD/3G/12G-SDI
19 €
V pošiljanje > 5 ks

PremiumCord Patch cable CAT 6a S-FTP BLK, 2m

Premiumcord Povezovalni kabel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7, črn
3.3 €
V pošiljanje > 5 ks

Blackmagic Ethernet Switch 820

  • Brezplačna dostava
Blackmagic Ethernet Switch 820 je zasnovan za napredne oddajne sisteme. Zagotavlja
2 569 €
na povpraševanje

HyperDeck ISO Recorder 100G

  • Brezplačna dostava
HyperDeck ISO Recorder 100G je 2RU snemalnik za produkcijo v živo: do osem ločenih
5 349 €
na povpraševanje

Prikaži vse dodatke

Opis izdelka SPECIFIKACIJE VSEBINA EMBALAŽE

Opis izdelka

Blackmagic SDI Expander 8x12G poveže osem vhodov in osem izhodov 12G-SDI z redundantno infrastrukturo SMPTE-2110 s 100G Ethernetom. Enota 1U hkrati pretvarja osem kanalov iz SDI v IP in osem iz IP nazaj v SDI; ima dvoje vrat 100G QSFP28, ločena vrata za krmiljenje NMOS in dva redundantna napajalnika AC.

Osem linij SDI v redundantno infrastrukturo IP 100G

Šestnajst pretvorbenih kanalov v eni enoti racka: obstoječe naprave 12G-SDI se brez zamenjave vključijo v redundantno omrežje 100G.

8× vhod 12G-SDI8× izhod 12G-SDI2× 100G QSFP28SMPTE 2022-71U za rack

Brez izpada tudi ob okvari poti

Redundanca SMPTE 2022-7 pošilja vsak tok po dveh ločenih omrežjih 100G. Ko ena pot izpade, slika in zvok tečeta naprej po drugi.

Ločeno krmiljenje NMOS

Ločena vrata 1G RJ45 za NMOS, konfiguracijo in posodobitve ločijo krmiljenje od medijskega omrežja.

Dva napajalnika

Dva notranja napajalnika 100–240 V z ločenima vhodoma IEC C14.

S snemalnikom HyperDeck ISO

Expander HyperDeck ISO Recorder 100G dopolni z vhodi 12G-SDI za snemanje osmih kamer.

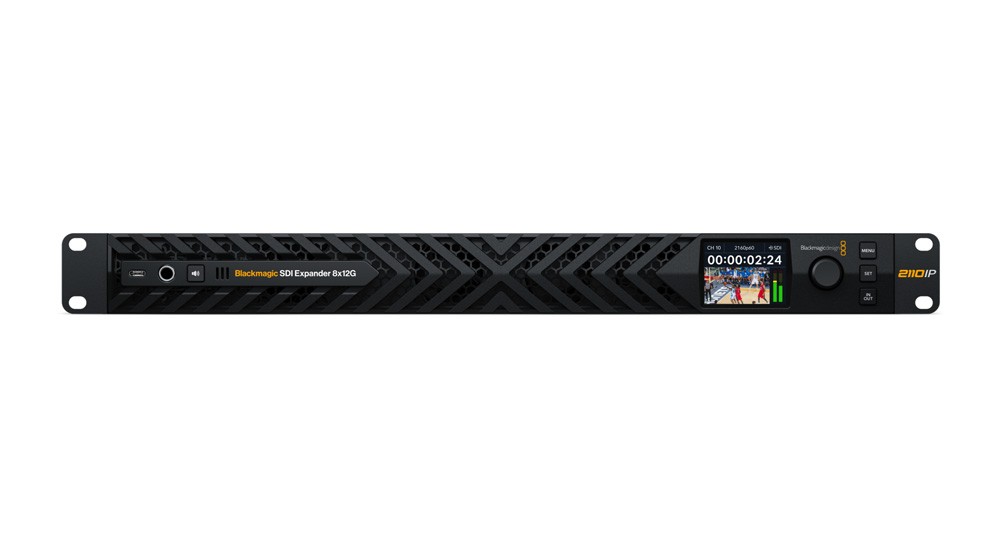

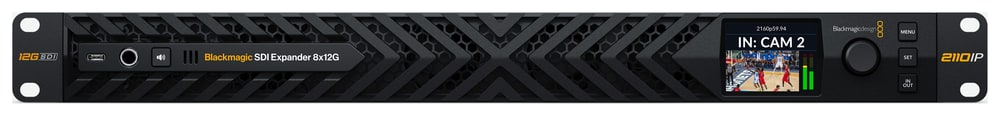

Kontrola kar v racku

Sprednji zaslon LCD 2,2″ prikazuje video, zvok, standard in časovno kodo, z vrtljivim gumbom pa je mogoče preleteti vse vhode. Trije gumbi olajšajo izbiro vira in cilja brez računalnika, vgrajeni zvočnik in izhod za slušalke 6,35 mm pa omogočata hitro kontrolo zvoka.

Blackmagic SDI Expander 8x12G – Kontrola kar v racku

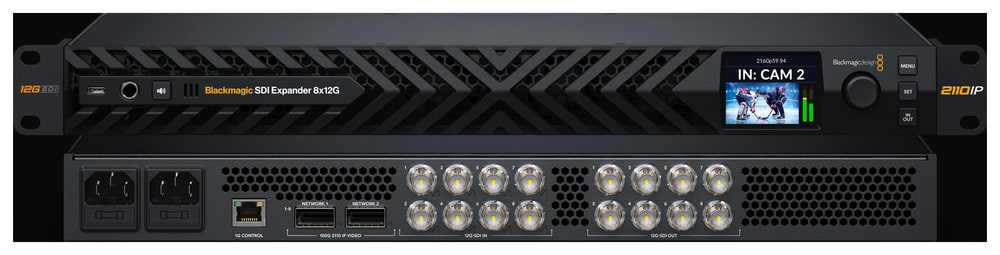

Robusten most med SDI in IP

Dvoje vrat 100G QSFP28 prenaša redundantne tokove po SMPTE 2022-7. Ločena vrata 1G RJ45 so namenjena krmiljenju NMOS, konfiguraciji in posodobitvam; dva notranja napajalnika ohranita delovanje tudi ob izpadu ene napajalne veje.

Blackmagic SDI Expander 8x12G – Robusten most med SDI in IP

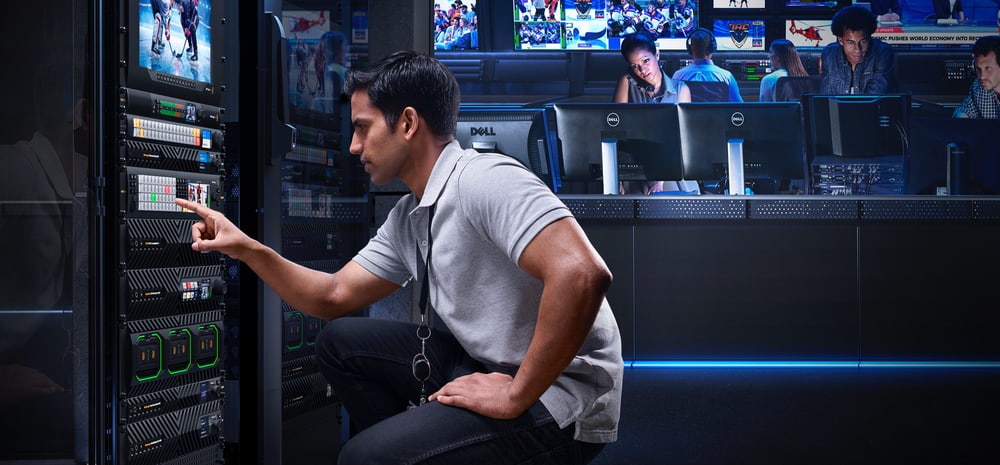

Tiho delovanje v režiji

Hlajenje od spredaj nazaj z več ventilatorji je zelo tiho, zato je expander primeren tudi za rack neposredno v režiji. Vsak tok 2110 IP prenaša 16 kanalov vdelanega zvoka; sprednji priključek USB-C je namenjen nastavitvam in posodobitvam.

Blackmagic SDI Expander 8x12G – Tiho delovanje v režiji

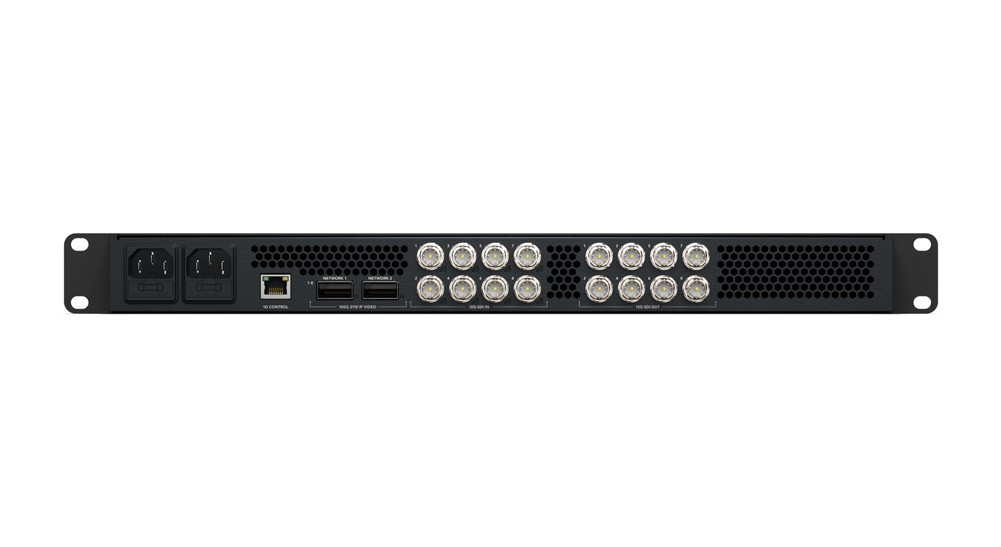

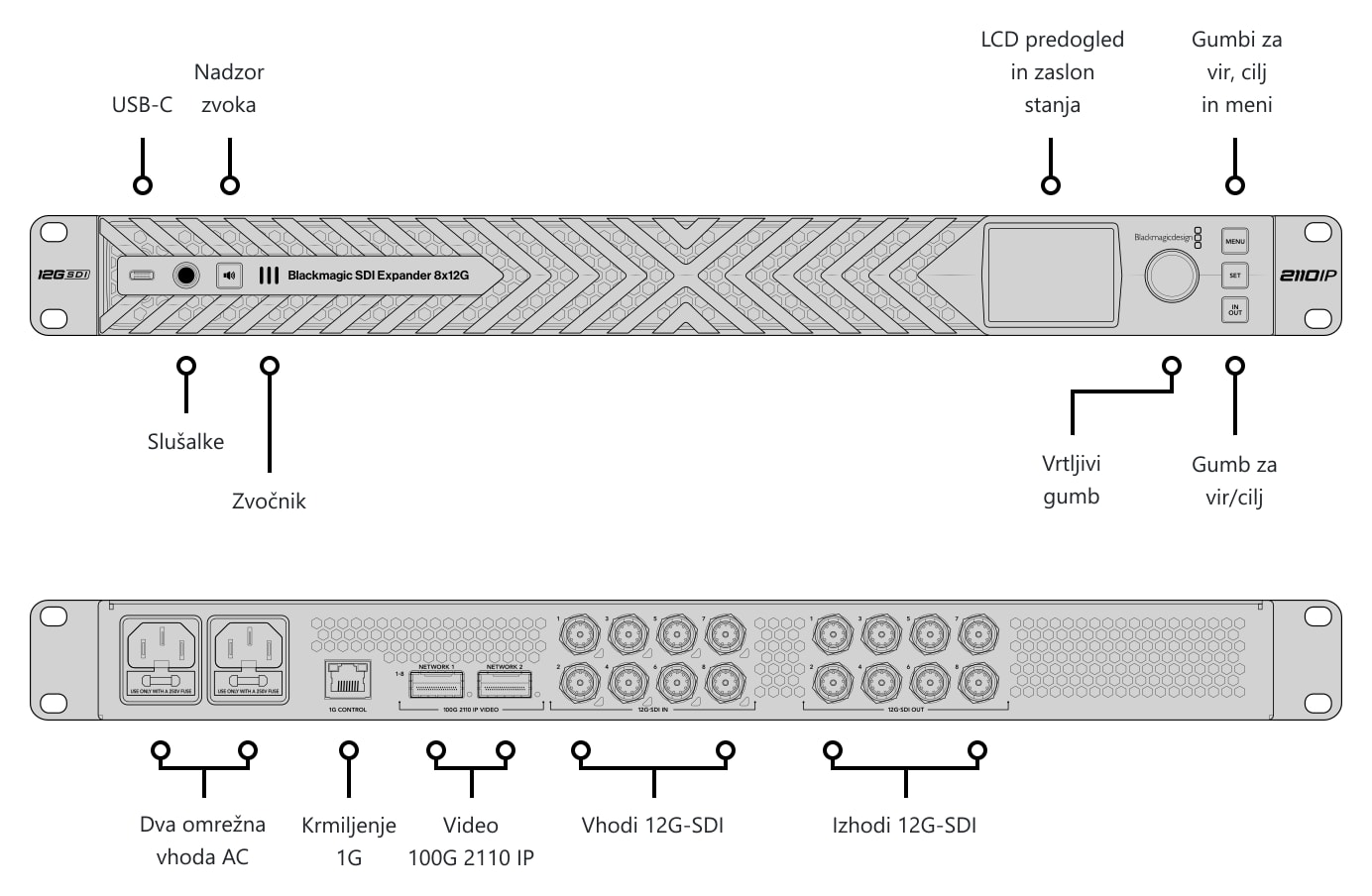

Priključki

Zadaj so dva omrežna vhoda AC, krmilna vrata 1G, dvoje vrat 100G QSFP28 za video 2110 IP, osem vhodov in osem izhodov 12G-SDI.

Blackmagic SDI Expander 8x12G – Priključki

Dodatne informacije

Redundanca, ki ohranja oddajanje

Expander pretvarja hkrati v obe smeri: osem neodvisnih kanalov 12G-SDI v SMPTE-2110 in ločen nabor osmih kanalov SMPTE-2110 nazaj v 12G-SDI. Skupaj je to 16 pretvorbenih kanalov v eni sami napravi višine 1U.

Dve ločeni poti 100G Ethernet podpirata SMPTE 2022-7 Seamless Protection Switching. Naprava primerja pakete RTP po zaporednih številkah in v vsakem trenutku uporabi najhitreje prispele podatke, zato preklop med redundantnima potema poteka neopazno, brez izgubljenih sličic in izpadov zvoka.

VSEBINA EMBALAŽE

  • Blackmagic SDI Expander 8x12G
  • Pozdravna kartica s kodo QR za prenos programske opreme

SPECIFIKACIJE

  • Omrežje 100G 2110 IP: 2× 100G QSFP28; redundanca SMPTE 2022-7 prek dveh omrežij 2110
  • Kanali: 8× Ultra HD ali HD na par 100G
  • Vhodi SDI: 8× 12G-SDI
  • Izhodi SDI: 8× 12G-SDI
  • Hitrosti SDI: 1,5G, 3G, 6G, 12G
  • Krmilno omrežje 1G: 1× RJ45 1G za NMOS, konfiguracijo in posodobitve
  • Računalniški vmesnik: 1× USB-C za konfiguracijo in posodobitve
  • Zvok: 16 kanalov vdelanega zvoka na vsakem vhodu in izhodu SDI ter v vsakem toku 2110 IP
  • Spremljanje zvoka: zvočnik na sprednji plošči, izhod za slušalke 6,35 mm
  • Standardi SD: 525i59,94 NTSC, 625i50 PAL
  • Standardi HD: 720p50, 720p59,94, 720p60; 1080i50, 1080i59,94, 1080i60; 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60; 1080PsF25, 1080PsF29,97, 1080PsF30
  • Standardi Ultra HD: 2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p50, 2160p59,94, 2160p60
  • Standardi SDI: SMPTE 292M, 296M, 424M, 425M, 2081-1, 2081-10, 2082-1, 2082-10, 2084, 2108-1, SMPTE 2022-7
  • Standardi IP: SMPTE 2110-20, 2110-21, 2110-30 (Level C), 2110-40; IGMP v3
  • Sinhronizacija: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
  • NMOS: IS-04 v1.3.2, IS-05 v1.1.2, BCP-002-01, BCP-004-01
  • Kodek: Blackmagic IP10 izbirno za 2160p59,94 in 2160p60
  • Barvna natančnost in prostor: 10-bitni YUV 4:2:2; Rec. 709 in Rec. 2020
  • Upravljanje: barvni zaslon LCD 2,2″, 3 gumbi, vrtljivi gumb
  • Napajanje: 2× notranji napajalnik 100–240 V AC, 50/60 Hz; 2× IEC C14
  • Namestitev: 1U za 19″ rack

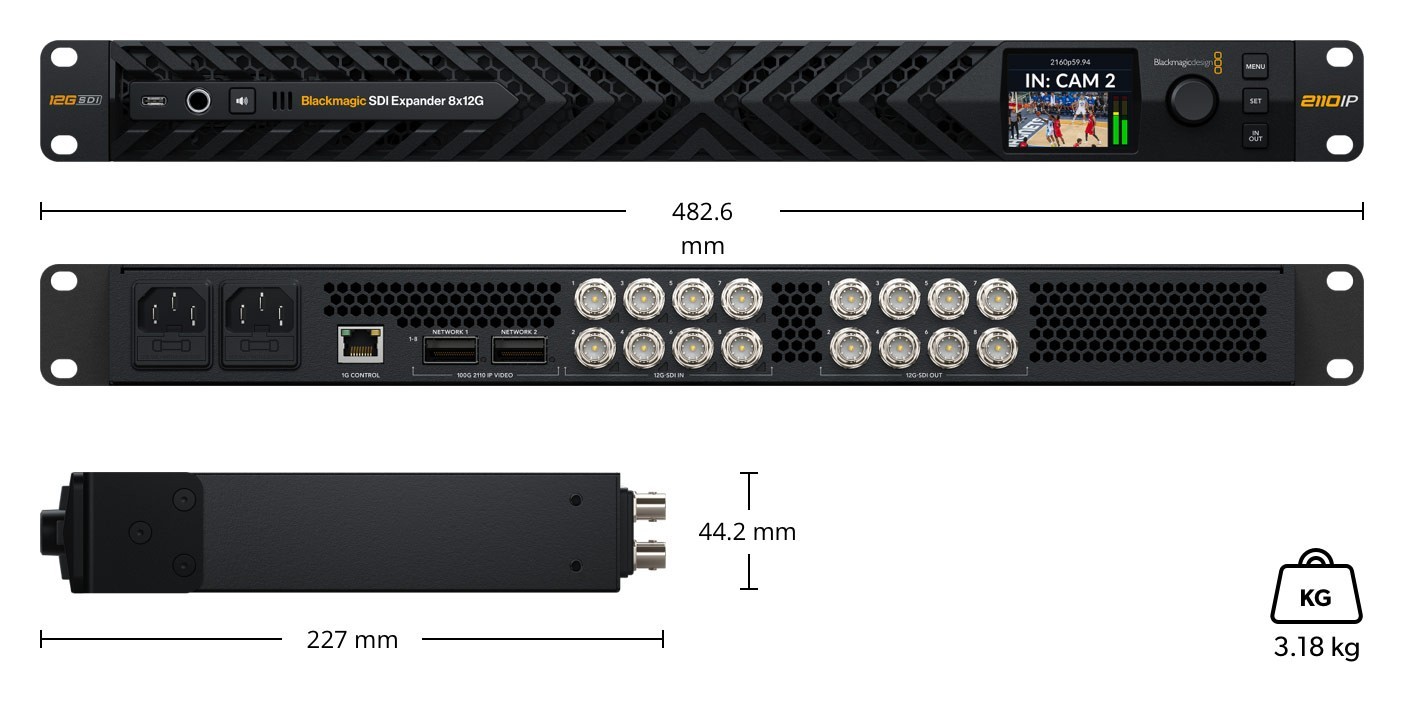

  • Mere (š × g × v): 482,6 × 227 × 44,2 mm
  • Teža: 3,18 kg
  • Podprti sistemi: macOS 15 Sequoia, macOS 26 Tahoe ali novejši; Windows 11
  • Delovna temperatura: 5 do 40 °C
  • Temperatura skladiščenja: -20 do 45 °C
  • Relativna vlažnost: 0–90 %, brez kondenzacije
  • Garancija: 1 leto omejene garancije proizvajalca
Parametri

Parametri

Producent: Blackmagic Design
Kategorija: Pretvorniki signalov

Main parameters

Druge funkcijeIzhod zvoka · Zaslon LCD · samodejna prilagoditev formata
Vir12G SDI · IP
CiljIP · 12G SDI
