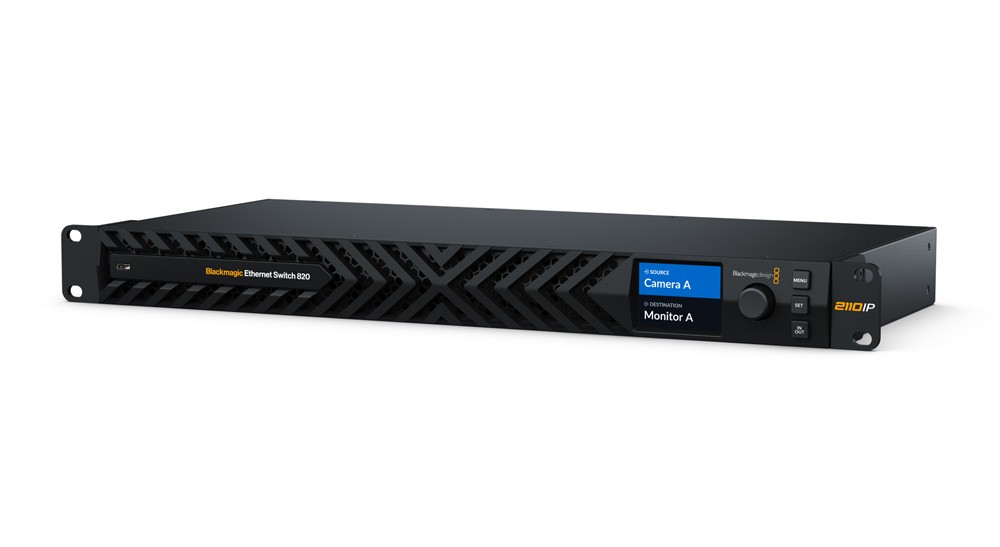

Blackmagic Ethernet Switch 820

  • Brezplačna dostava
Koda artikla: DWCSWA/MODC820

Blackmagic Ethernet Switch 820 je zasnovan za napredne sisteme za oddajanje. Zagotavlja visoko zmogljivost z nizko zakasnitvijo, vsa priključna mesta pa so nameščena na zadnji strani, kar omogoča pregledno, skrito in varno ožičenje.

Več informacij

2 569 € z DDV 2 105.74 € brez DDV
Dodaj za primerjavo Zgodovina cen
Razpoložljivost
na povpraševanje
Koda artikla:
DWCSWA/MODC820
Dodaj za primerjavo Zgodovina cen
Opis izdelka SPECIFIKACIJE VSEBINA EMBALAŽE

Opis izdelka

Blackmagic Ethernet Switch 820 je zasnovan za napredne sisteme za oddajanje. Zagotavlja visoko zmogljivost z nizko zakasnitvijo, vsa priključna mesta pa so nameščena na zadnji strani, kar omogoča pregledno, skrito in varno ožičenje.

Infrastruktura SMPTE 2110

100G hrbtenica za IP-oddajanje

Ethernet Switch 820 združuje osem neodvisnih 100G QSFP28 povezav v tiho izvedbo 1U. SMPTE 2110 se usmerja s sprednje plošče, medtem ko visokohitrostno in krmilno ožičenje ostaja pregledno na zadnji strani stojala.

8×100G QSFP282×10G RJ-45

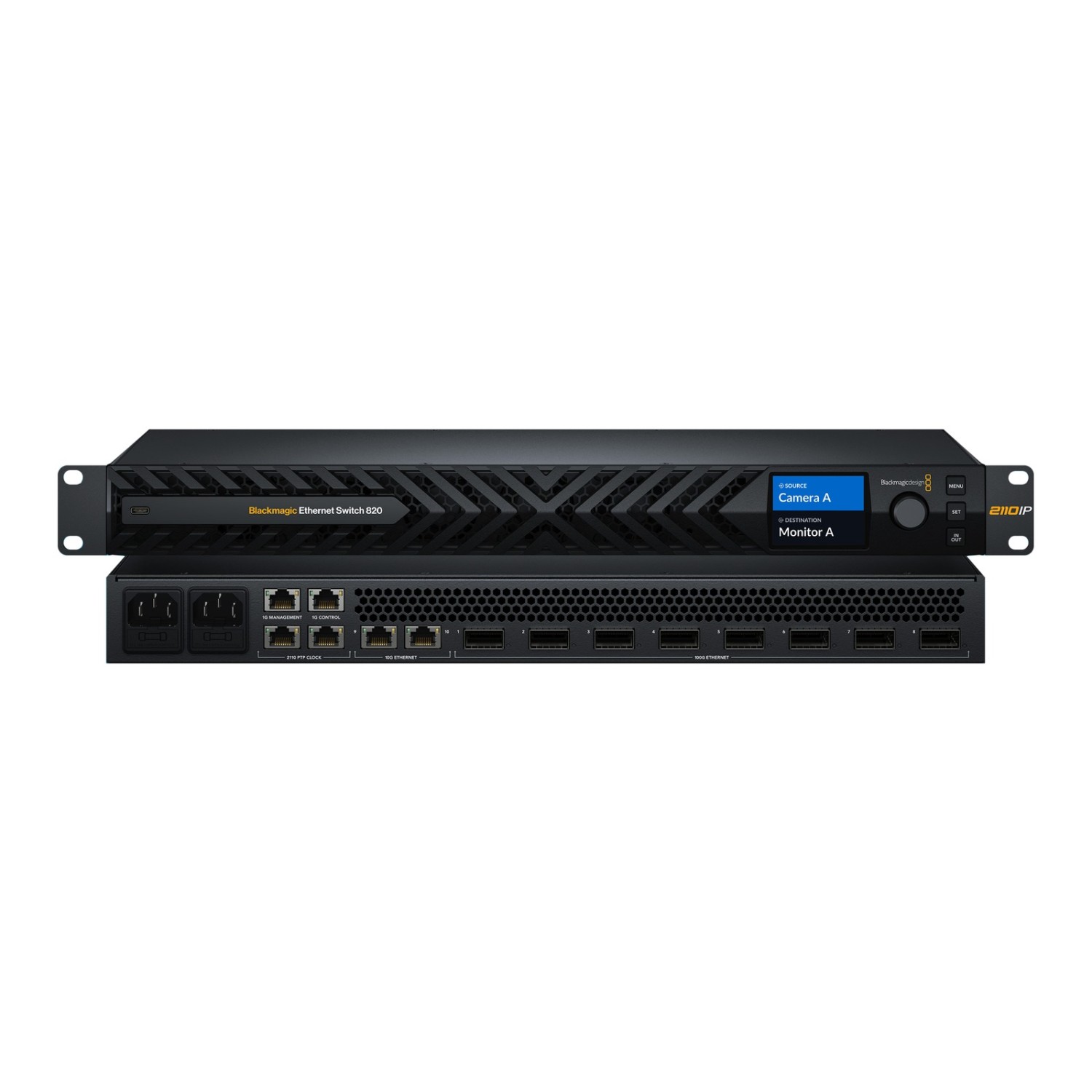

Blackmagic Ethernet Switch 820

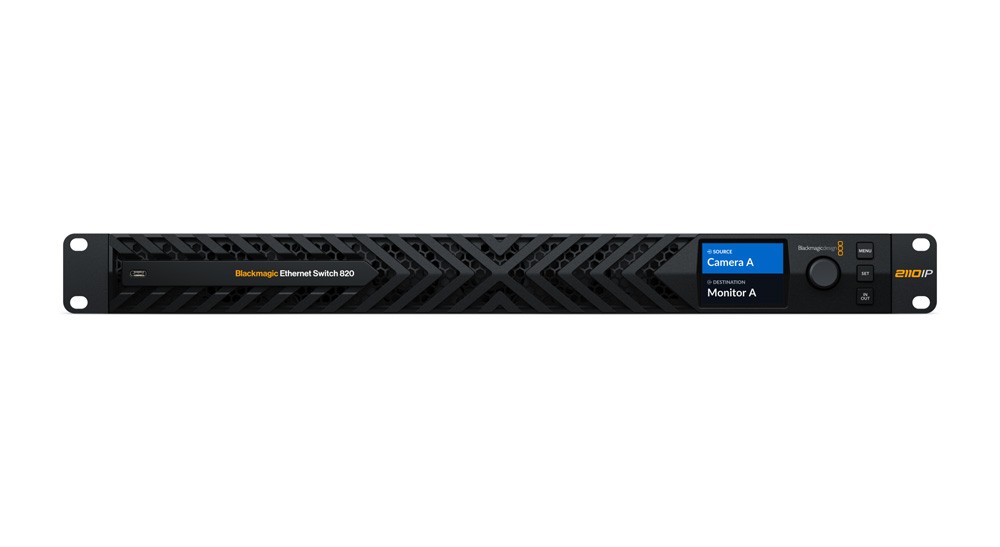

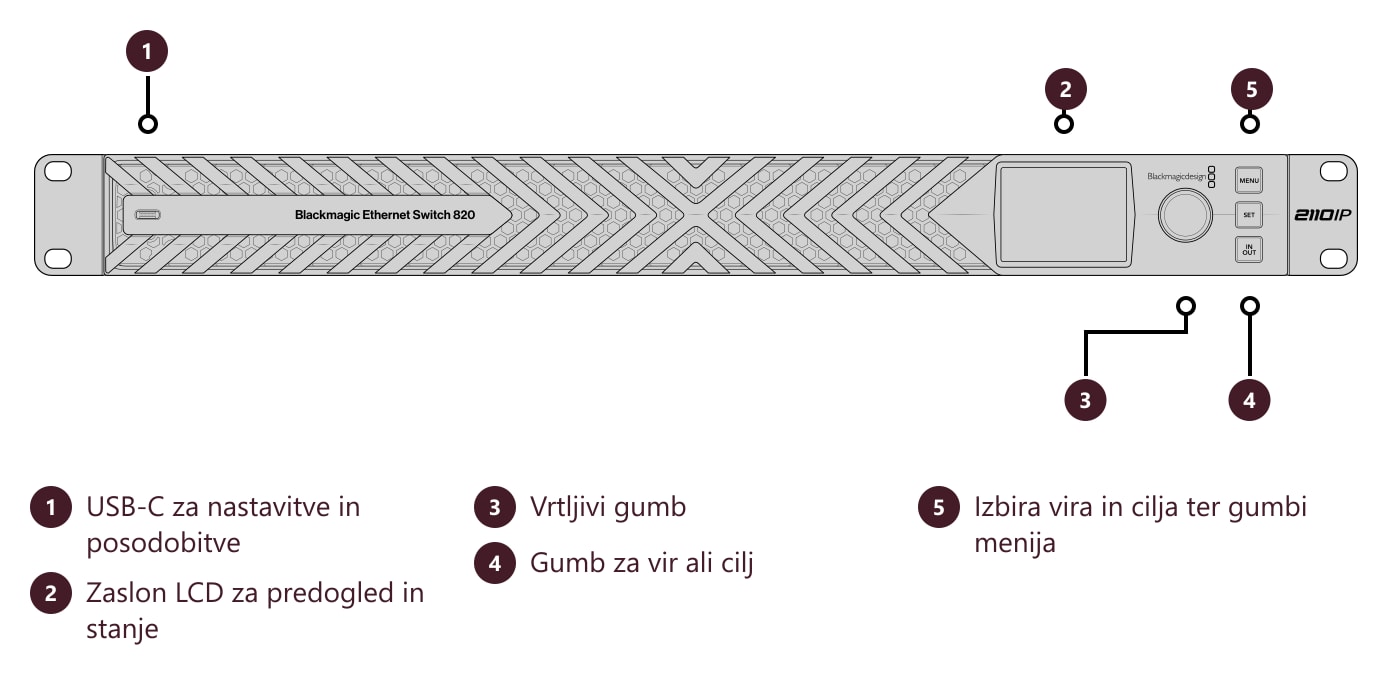

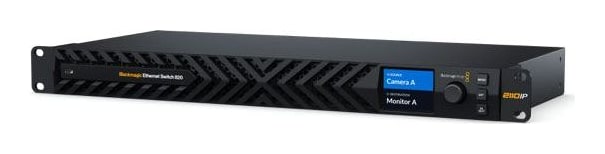

Sprednja plošča Blackmagic Ethernet Switch 820

Usmerjanje IP brez zapletenega multicasta

Vgrajen 2,2-palčni barvni zaslon, trije upravljalni elementi in kolesce za iskanje omogočajo znan način izbire virov, ciljev in nastavitev, značilen za radiodifuzijo. Stikalo nastavi multicast v ozadju, njegov 2110 IP-nadzorni izhod pa prikazuje grafične prikaze hitrosti vrat v realnem času.

Ločena sinhronizacija in upravljanje

Namensko omrežje NMOS ločuje odkrivanje in upravljanje povezav od video in avdio prometa. Dva redundantna PTP ethernetna vhoda ohranjata skupno časovno osnovo tudi ob izpadu enega takta; ločen upravljalni vmesnik služi za konfiguracijo, spremljanje in posodobitve firmwarea.

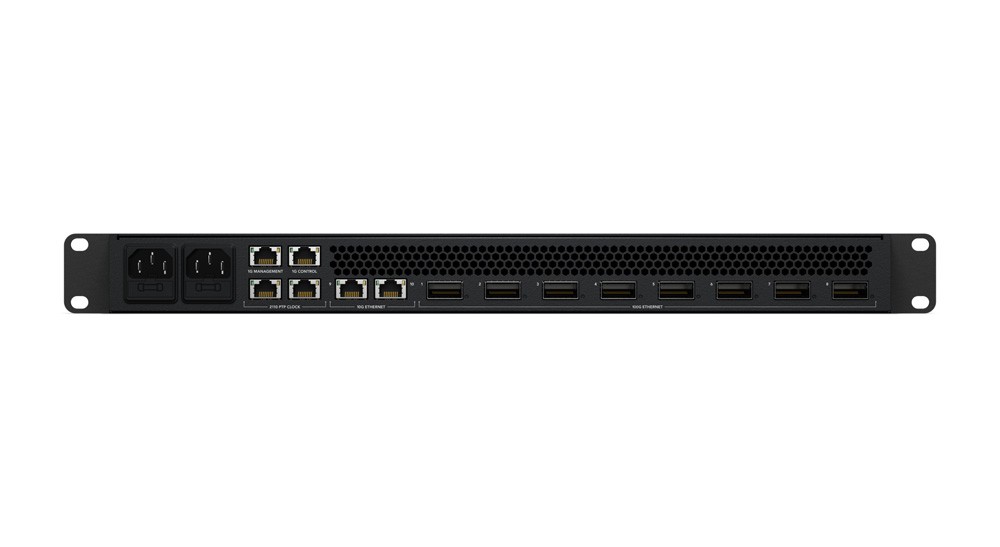

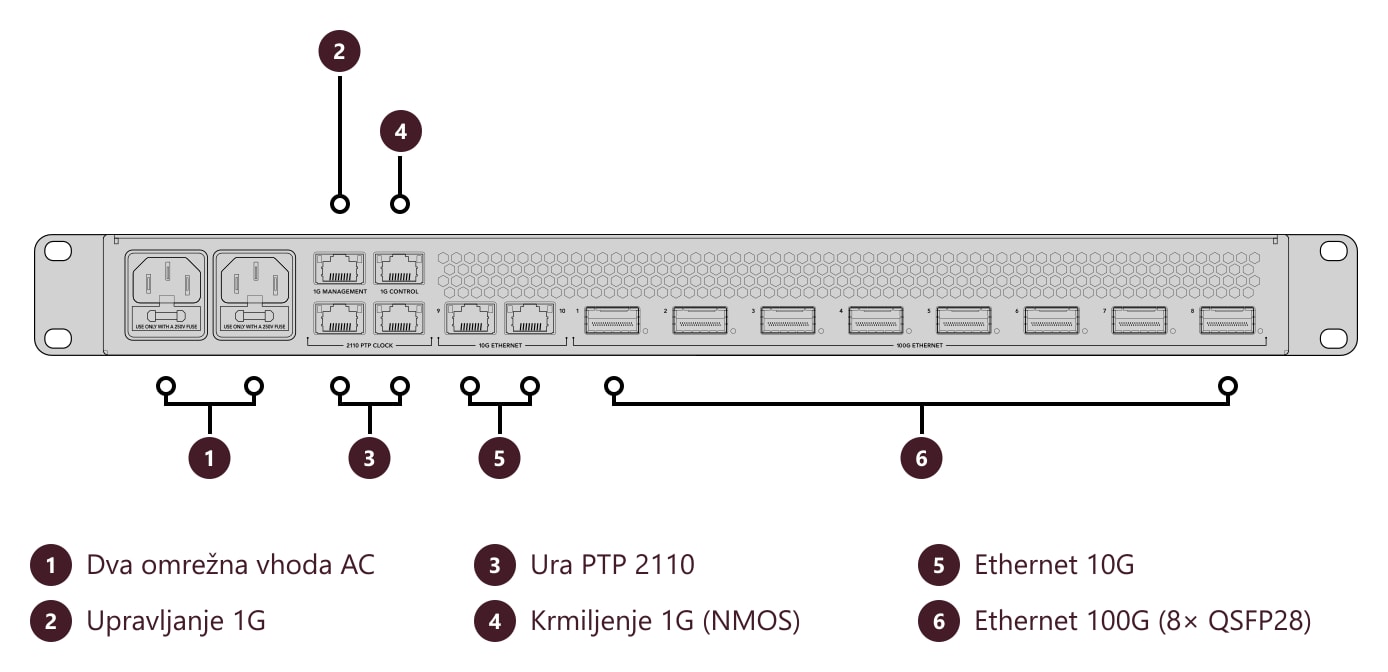

Zadnji priključki Blackmagic Ethernet Switch 820

Za pregleden SMPTE 2110 rack

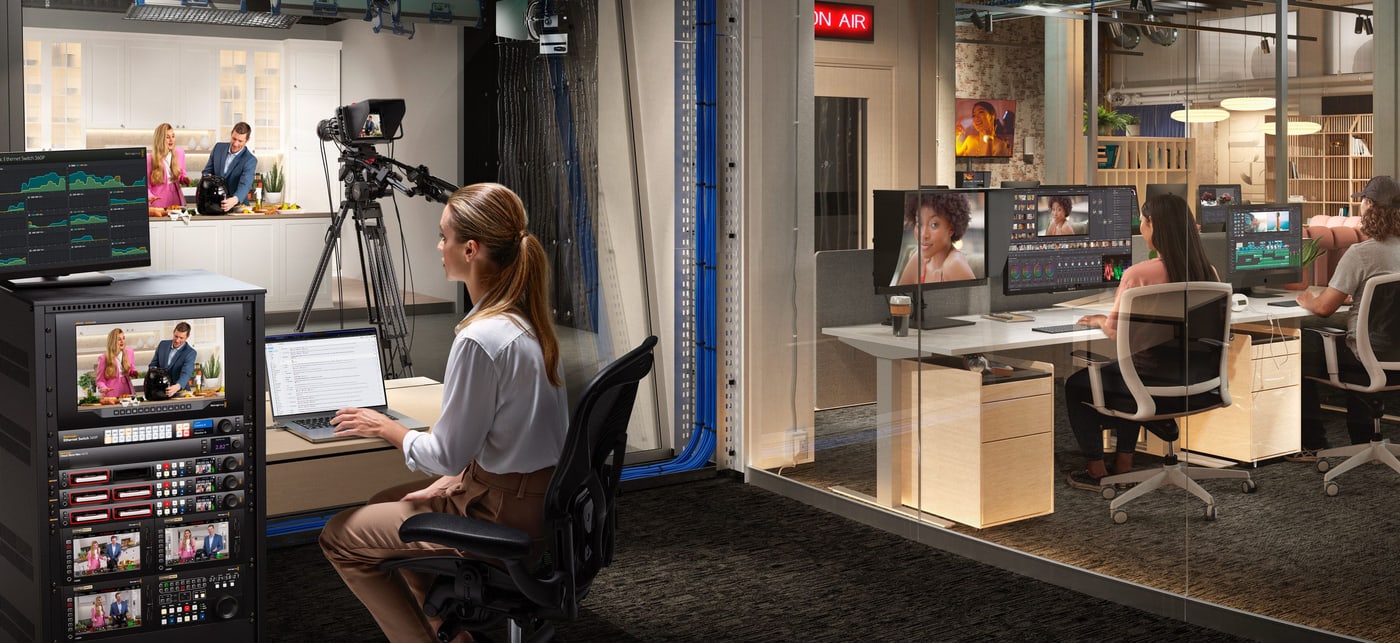

Blackmagic Ethernet Switch 820 je visoko zmogljiv model z nizko zakasnitvijo za napredne sisteme za oddajanje. Vsa omrežna priključila so na zadnji strani, na isti strani kot vrata oddajne opreme, tako da je mogoče kable voditi urejeno, skrito in varno. Profesionalno hlajenje od spredaj proti zadaj uporablja šest ventilatorjev za redundanto, dvojni redundantni napajalni viri pa zagotavljajo zanesljivo delovanje tako v prenosnih vozilih kot v kompaktnih omarah.

Osem ločenih 100G QSFP28 priključkov poveže na primer HyperDeck ISO Recorder 100G in Blackmagic Cloud Store Ultra ali ustvari omrežje SMPTE-2110 s stikalniki ATEM Constellation IP in drugimi IP-napravami. Dva ločena 10G ethernetna vrata omogočata praktično povezovanje računalnikov in združljivih naprav.

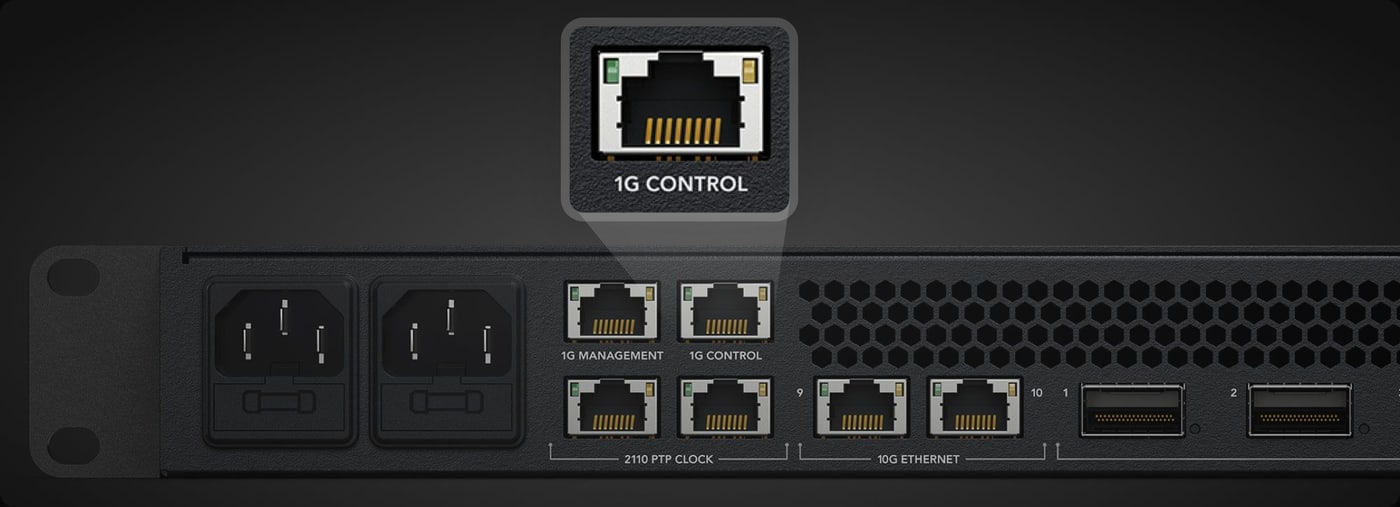

Namenski ethernetni priključek NMOS preprečuje, da bi nadzorni promet tekmoval za pasovno širino z videom in zvokom. NMOS zagotavlja standardizirano odkrivanje, registracijo in upravljanje IP-naprav, tako da je nova naprava SMPTE-2110 na voljo za usmerjanje brez ročne konfiguracije. Redundantna PTP-vrata sprejemata dva vira takta za natančno sinhronizacijo videa, zvoka in podatkov; ob izpadu enega vira drugi ohrani sinhronizacijo.

  • Zasnovano posebej za IP-video po standardu SMPTE-2110
  • Enostavno usmerjanje s sprednje plošče brez zapletenega multicasta
  • Grafični prikaz hitrosti vrat v realnem času prek izhoda za spremljanje 2110 IP

VSEBINA EMBALAŽE

  • Blackmagic Ethernet Switch 820
  • Dobrodošlica s QR-kodo za prenos programske opreme

SPECIFIKACIJE

  • 100G Ethernet: 8× priključkov 100G QSFP28
  • 10G Ethernet: 2× priključka 10G RJ-45
  • Upravljalno omrežje NMOS: 1× 1G RJ-45
  • Upravljalno omrežje: 1× 1G RJ-45 za konfiguracijo in posodobitve firmware-a
  • PTP referenca: 2× ethernet RJ-45 za 2110 PTP ura
  • IP sinhronizacija: IEEE 1588-2008 (PTP v2), ST 2059-1 in ST 2059-2
  • NMOS: IS-04 v1.3.2 in IS-05 v1.1.2
  • Upravljanje na sprednji strani: barvni zaslon 2,2", tri tipke in kolesce za iskanje
  • Napajanje: 2× notranji napajalnik 100–240 V AC, 50/60 Hz; 2× IEC C14

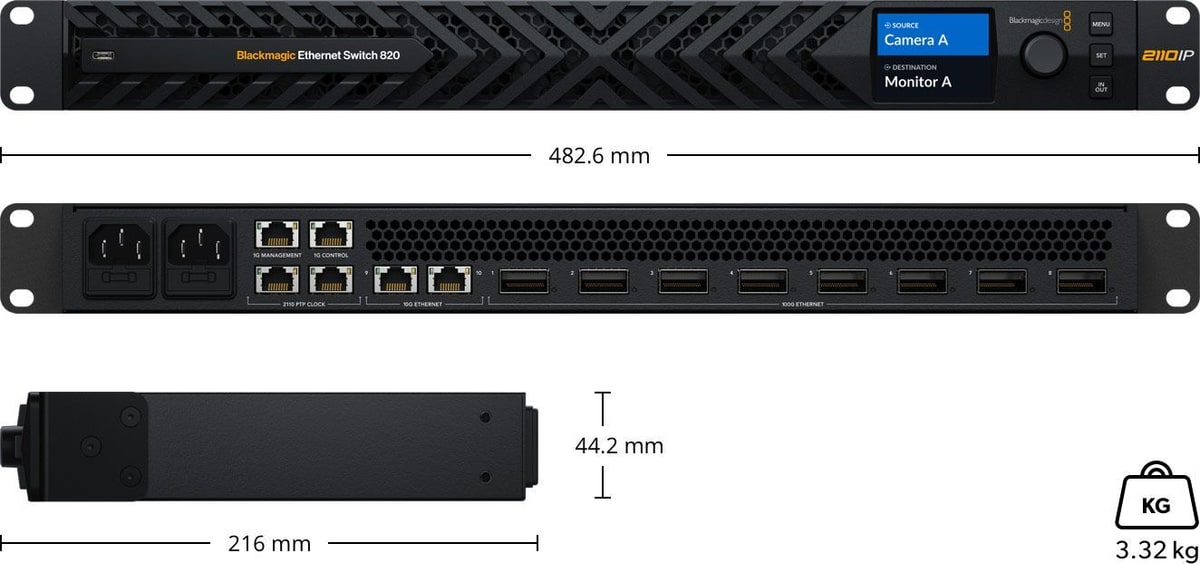

  • Namestitev: 1 rack enota
  • Delovna temperatura: od 5 do 40 °C
  • Relativna vlažnost: od 0 do 90 % brez kondenzacije
Parametri

Parametri

Producent: Blackmagic Design
Kategorija: Dodatki
