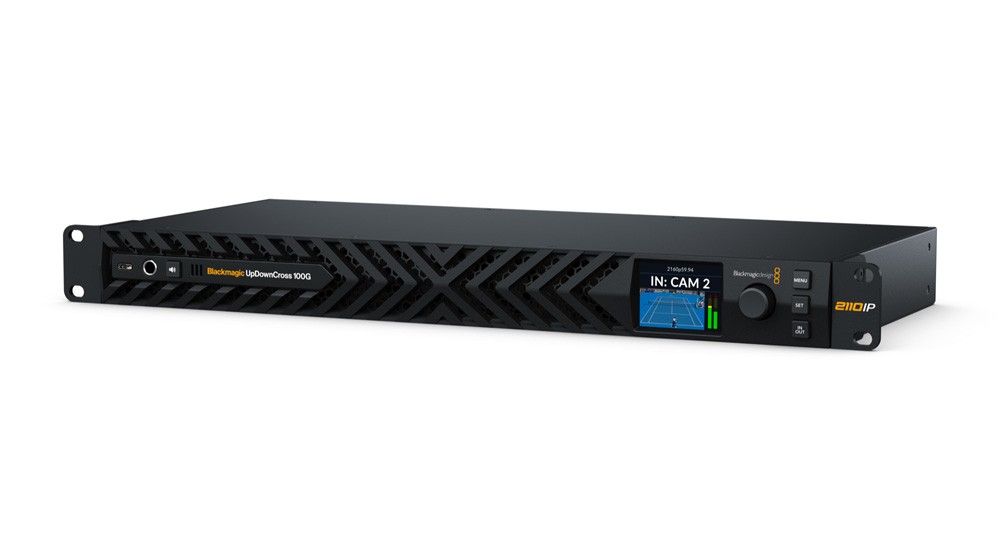

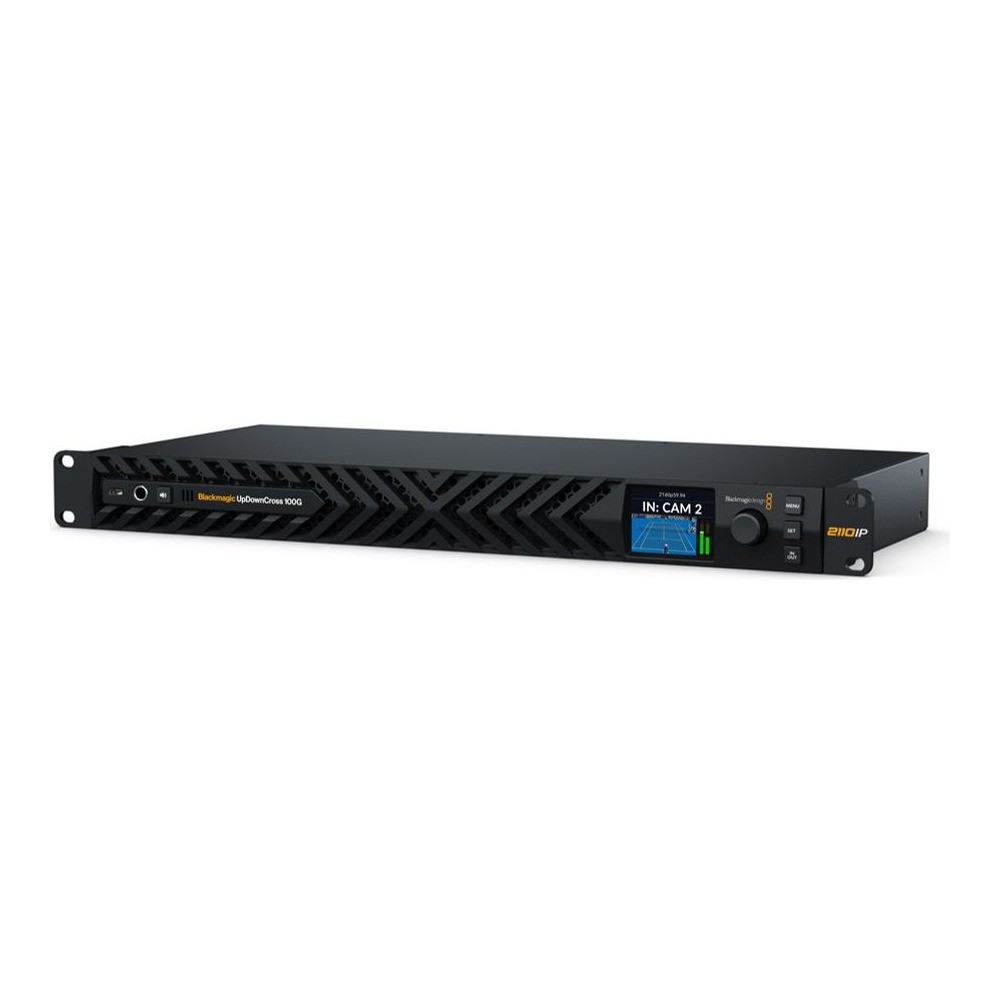

Blackmagic UpDownCross 100G

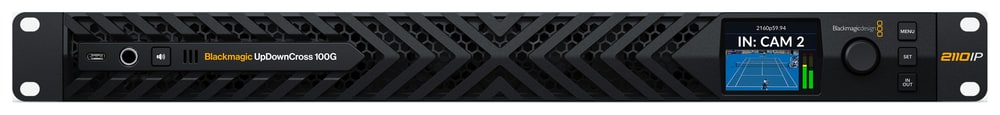

Spremljanje kar v racku

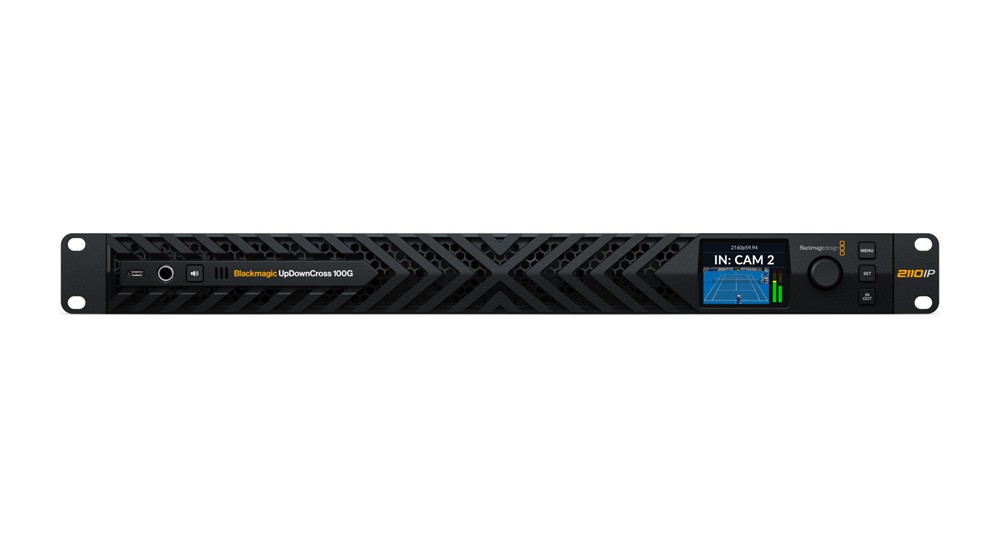

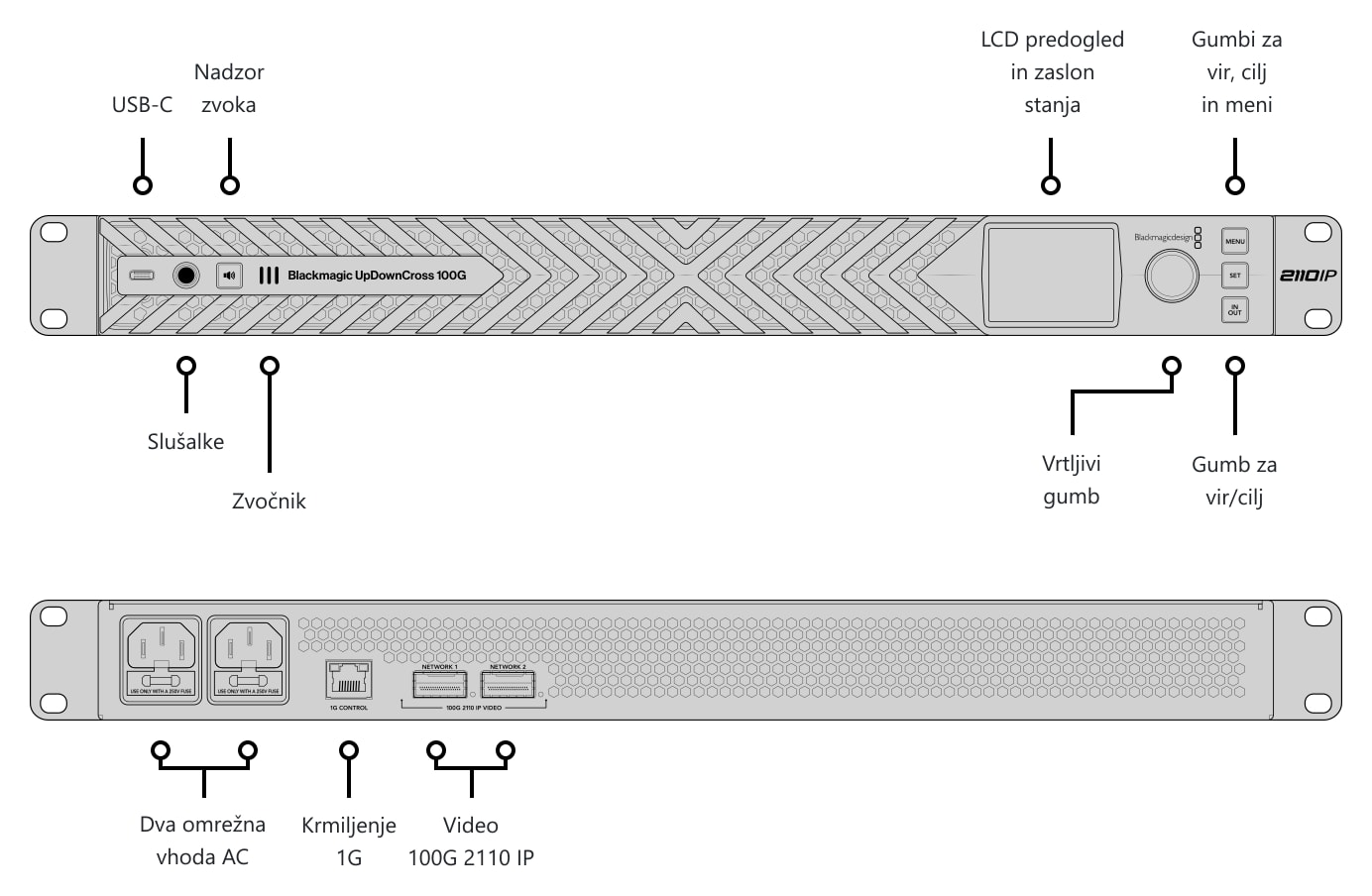

Vgrajeni zaslon LCD 2,2″, vrtljivi gumb in gumbi so namenjeni izbiri vira in cilja ter kontroli videa, zvoka, časovne kode in nastavitev. Na sprednji plošči sta zvočnik in izhod za slušalke 6,35 mm: kratek pritisk gumba zvočnik začasno vklopi, dvojni pritisk ga trajno vklopi ali izklopi, z držanjem pa se z vrtljivim gumbom nastavi glasnost.

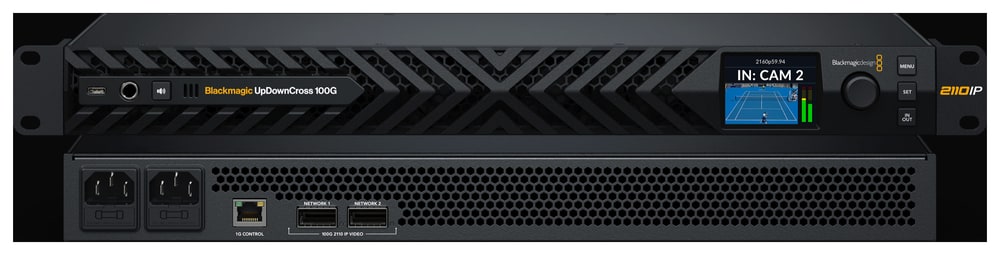

Redundantno omrežje brez kompromisov

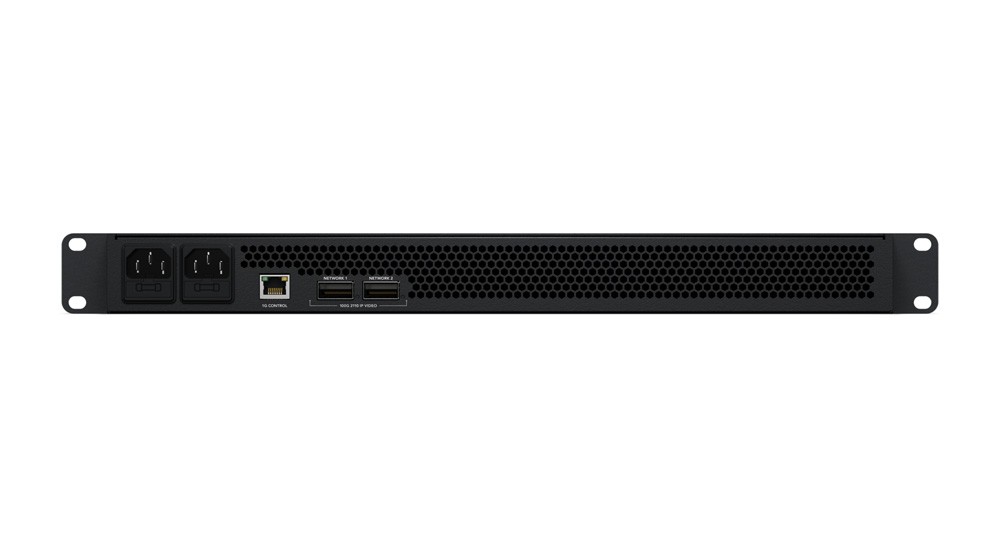

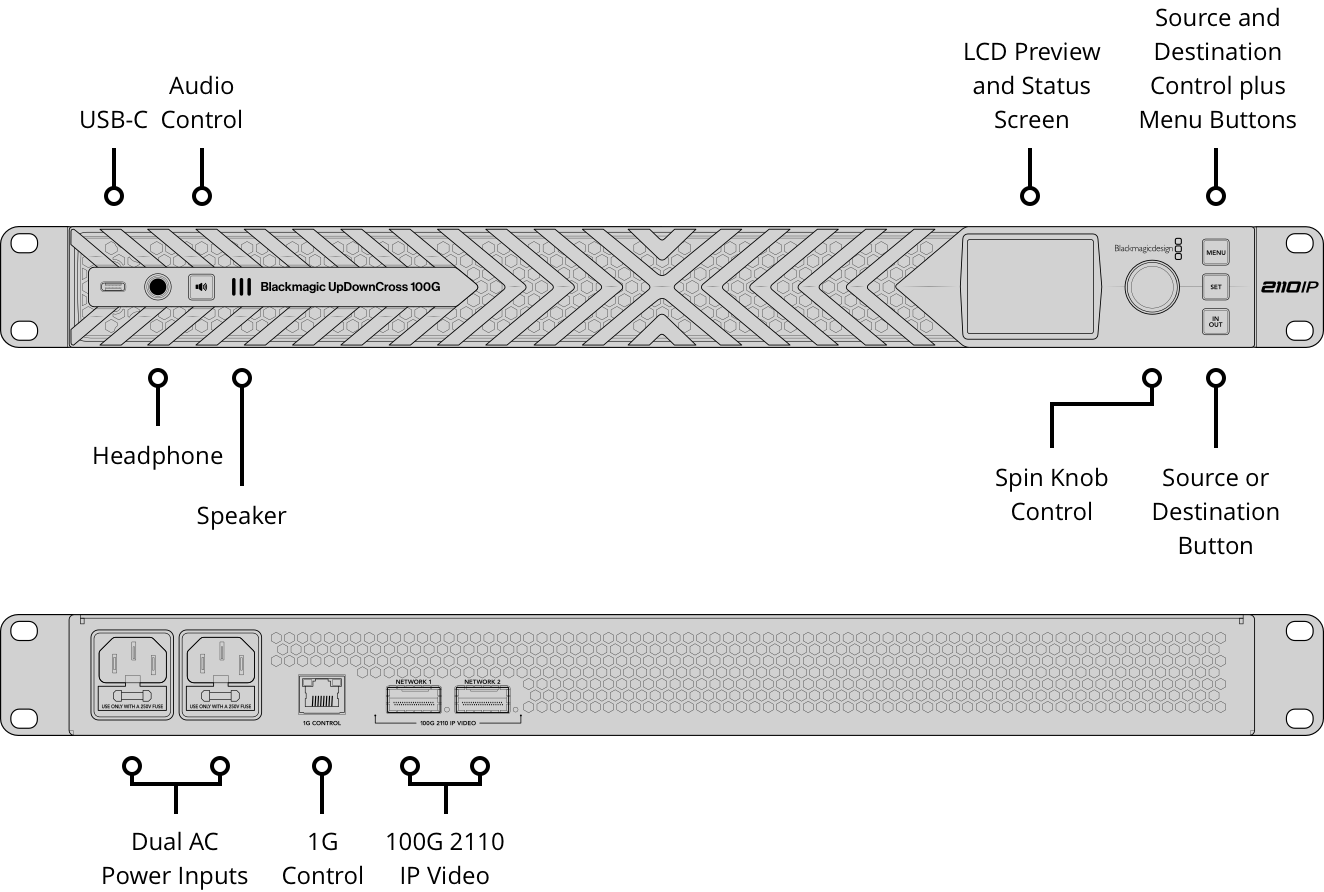

Dvoje vrat 100G QSFP28 prenaša enake tokove SMPTE-2110 po ločenih omrežnih poteh po SMPTE 2022-7. Ločena vrata 1G RJ45 ločijo krmiljenje NMOS, konfiguracijo in posodobitve od medijskega omrežja; USB-C je namenjen lokalni konfiguraciji. Vsak video tok prenaša 16 kanalov vdelanega zvoka.

Kateri koli standard v kateri koli

Vsak od osmih kanalov pretvori video SD, HD ali Ultra HD v drug standard neodvisno od drugih – vključno z 1080p47,95/48, 2160p47,95/48 in SD v sistemih NTSC in PAL. Video je 10-bitni 4:2:2 v barvnem prostoru Rec. 709 ali Rec. 2020.

Pretvorba in zaščita živega delovanja

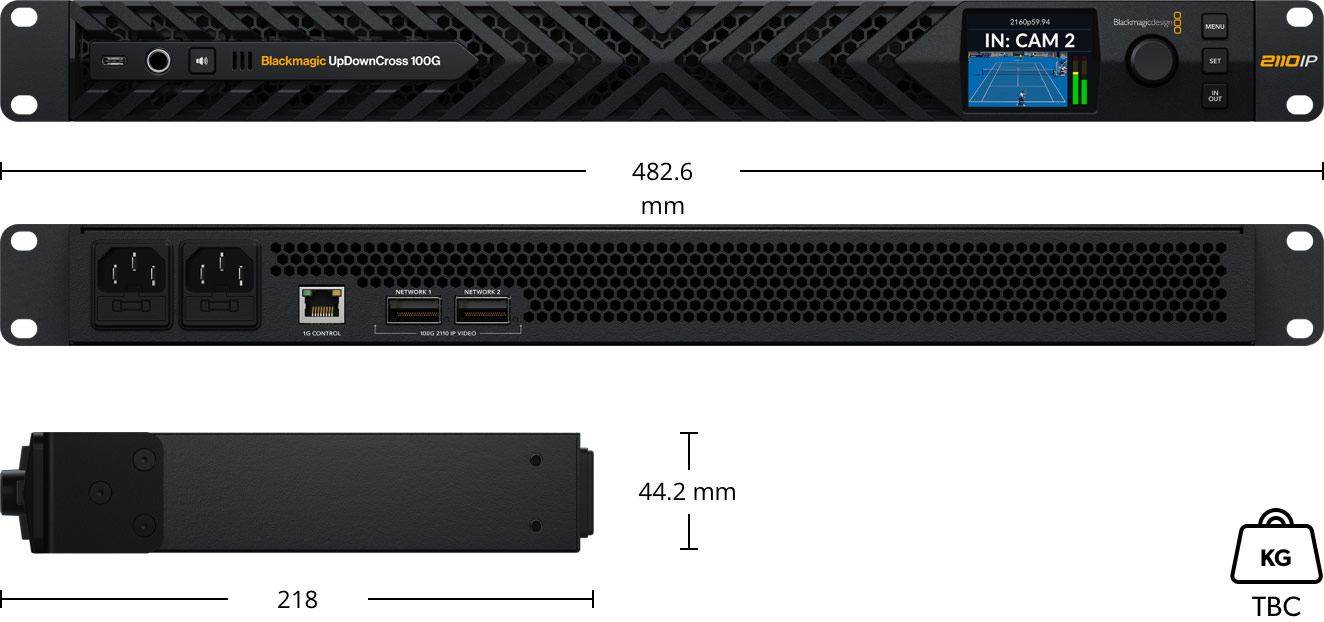

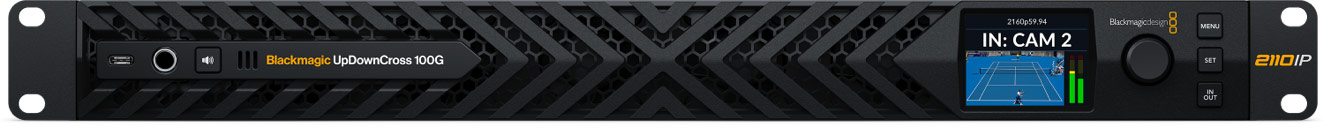

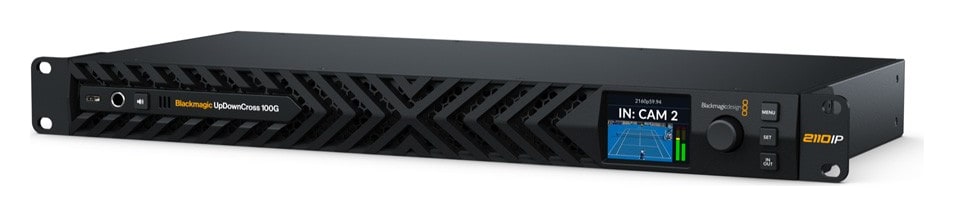

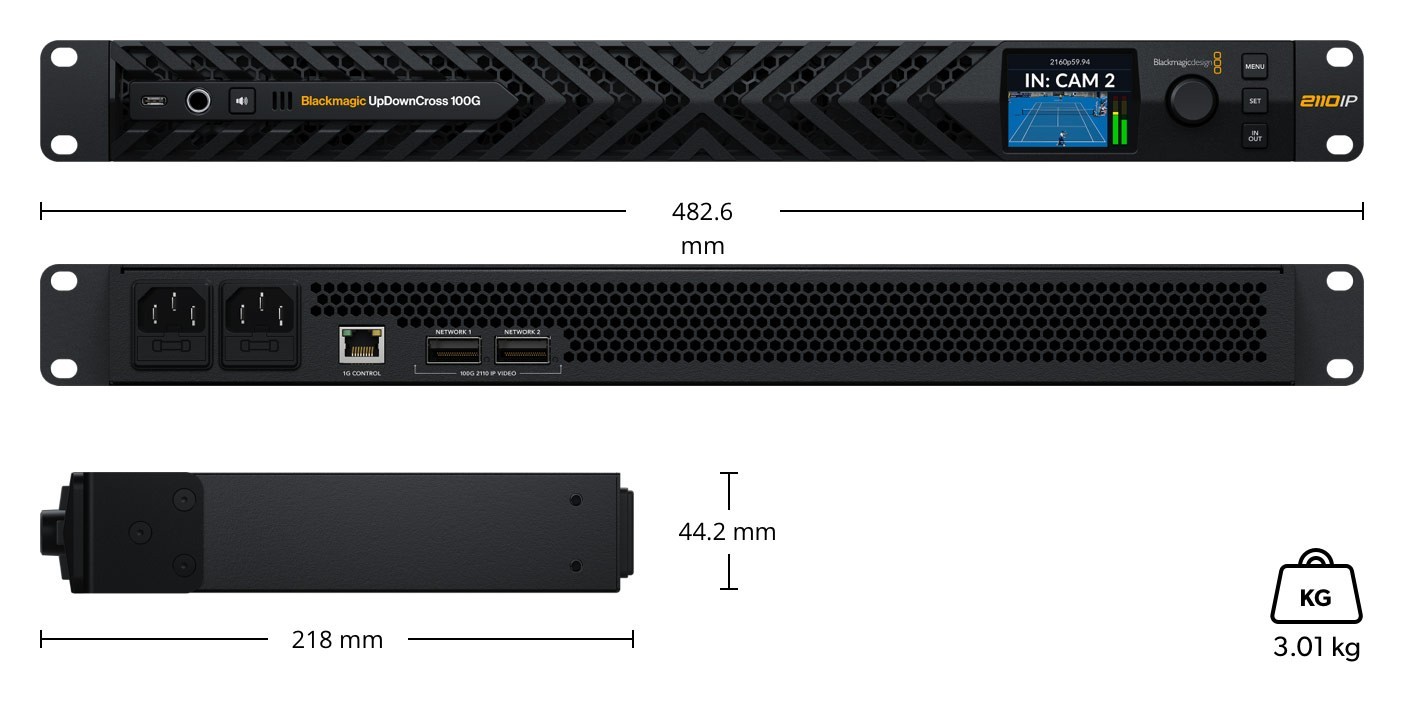

Blackmagic UpDownCross 100G je zmogljiv osemkanalni pretvornik standardov z izvornimi povezavami SMPTE-2110 prek 100G Etherneta. Hkrati lahko pretvori do osem ločenih kanalov videa SD, HD in Ultra HD v kateri koli drug standard. Profesionalna izvedba 1U ima zelo tiho hlajenje od spredaj nazaj, redundantni 100G Ethernet za popolno skladnost s SMPTE 2022-7, dva redundantna napajalnika AC in ločena krmilna vrata NMOS.

Standard SMPTE-2110 določa prenos, sinhronizacijo in opis 10-bitnega videa, zvoka in pomožnih podatkov v upravljanih oddajnih omrežjih IP. Pretvornik deluje z uro PTP, redundanca SMPTE 2022-7 pa pošilja dve enaki kopiji videa in zvoka po ločenih poteh. Prispele pakete RTP primerja po zaporednih številkah in uporabi tistega, ki prispe prvi – brez izgubljenih sličic in izpadov zvoka.
