Blackmagic StudioBridge 10G PWR

  • Brezplačna dostava
Koda artikla: CONVNVIPR/SBB10X8P

Blackmagic StudioBridge 10G PWR omogoča uporabnikom, da povežejo 8 ločenih 10G Ethernet SMPTE-2110 povezav v sodobne 100G sisteme z redundanco SMPTE-2022-7. To pomeni, da je mogoče prek 100G Ethernet povezati do 8 ločenih kamer ali pretvornikov v IP-video sistem.

Več informacij

2 759 € z DDV 2 261.48 € brez DDV
Dodaj za primerjavo Zgodovina cen
Razpoložljivost
na povpraševanje
Koda artikla:
CONVNVIPR/SBB10X8P
Dodaj za primerjavo Zgodovina cen

Blackmagic StudioBridge 100G

2 759 €brez DDV 2 261.48 €
Opis izdelka SPECIFIKACIJE VSEBINA EMBALAŽE

Opis izdelka

Blackmagic StudioBridge 10G PWR omogoča uporabnikom, da povežejo 8 ločenih 10G Ethernet SMPTE-2110 povezav v sodobne 100G sisteme z redundanco SMPTE-2022-7. To pomeni, da je mogoče prek 100G Ethernet povezati do 8 ločenih kamer ali pretvornikov v IP-video sistem.

SMPTE 2110 / 100G hrbtenica

Osem 10G naprav v redundantnem 100G sistemu

StudioBridge 10G PWR združuje osem ločenih 10G Ethernet SMPTE-2110 povezav v redundantni par 100G povezav. Vsak 10G vmesnik hkrati zagotavlja do 90 W PoE++ za združljive kamere in pretvornike.

8× 10G RJ45 PoE++2× 100G QSFP28

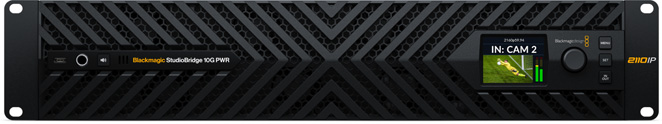

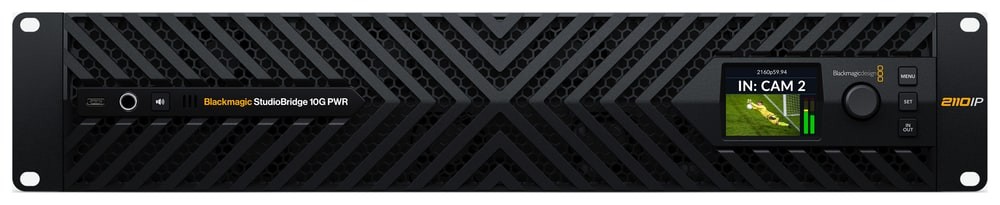

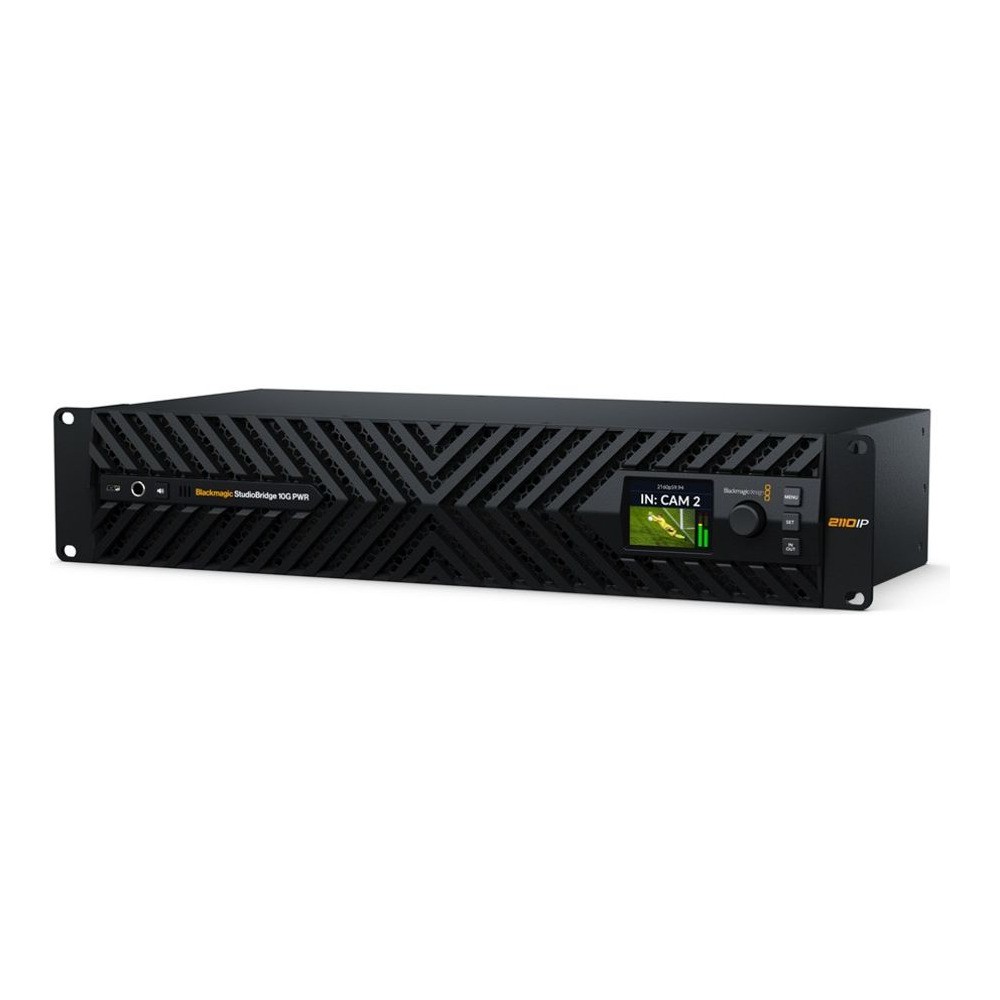

Blackmagic StudioBridge 10G PWR v rack izvedbi

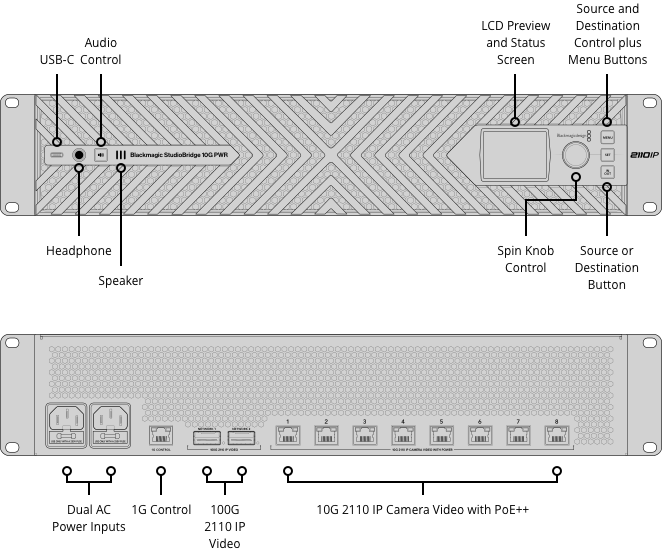

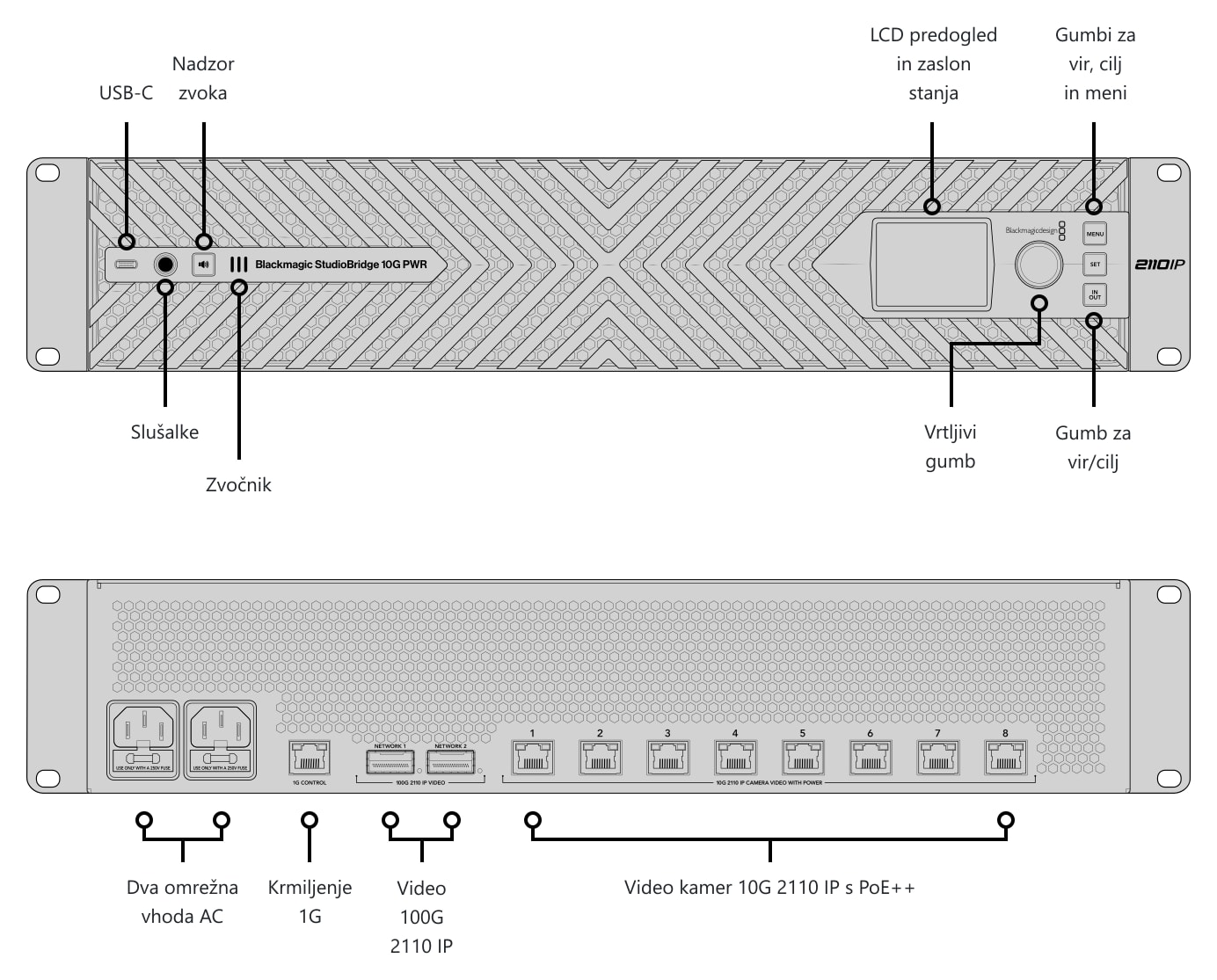

Priključki Blackmagic StudioBridge 10G PWR

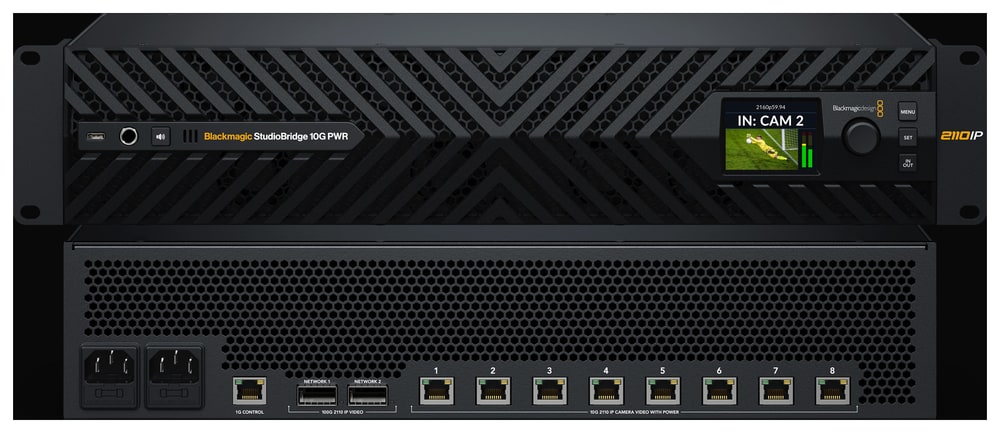

Most med robom omrežja in 100G hrbtenico

Naprava združuje osem virov Ultra HD ali HD IP. Dve 100G QSFP28 povezavi podpirata standard ST 2022-7: identični IP-tokovi lahko potekajo po dveh ločenih omrežjih, sistem pa nemoteno uporabi paket, ki prispe prvi.

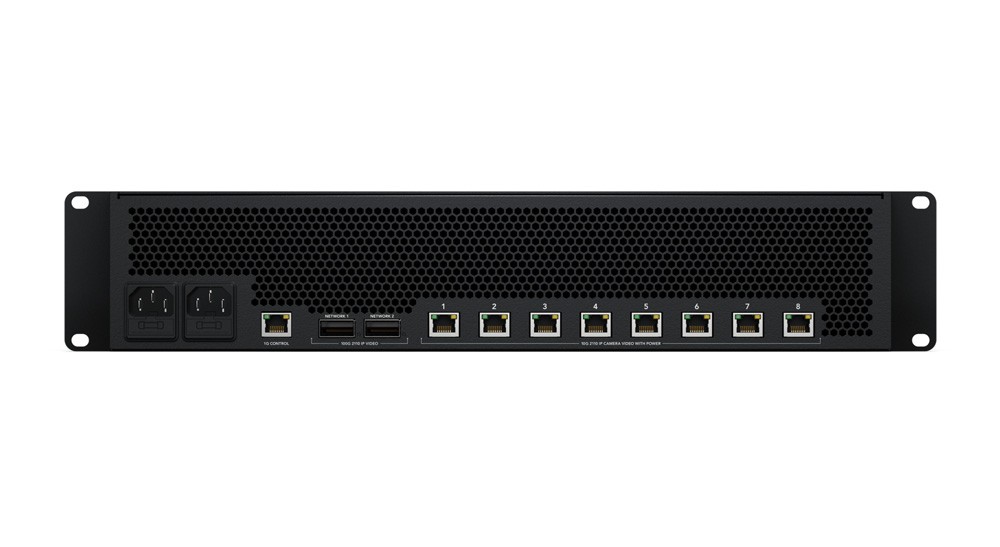

Ločen 1G RJ45 vmesnik služi za NMOS upravljanje, konfiguracijo in posodobitve; USB-C je namenjen konfiguraciji in posodobitvam firmware-a.

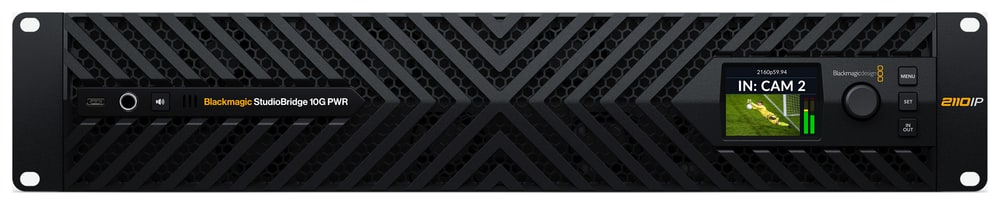

Napajanje in nadzor s sprednje strani omare

Osem 10G RJ45 PoE++ vrat zagotavlja združljivim napravam v spodnjem delu omrežja do 90 W na vrata. Dva vhoda IEC C14 in dva notranja napajalnika izmeničnega toka povečujeta zanesljivost delovanja. Vgrajen 2,2-palčni LCD-zaslon, tri tipke in vrtljivi upravljalnik omogočajo pregled stanja videa, zvoka, standarda in časovnega kodeka neposredno na sprednji plošči.

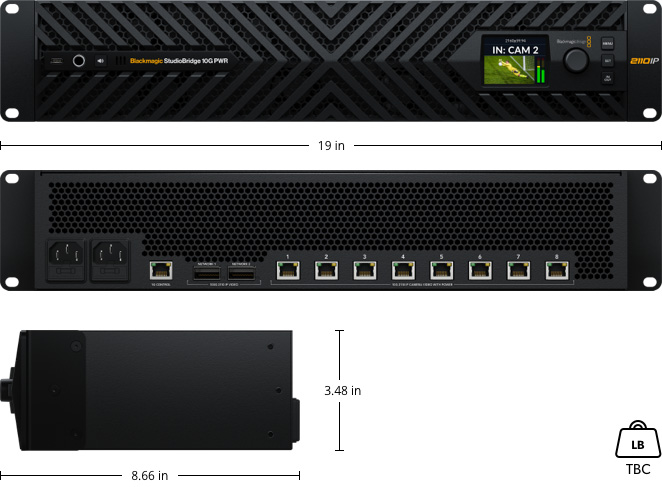

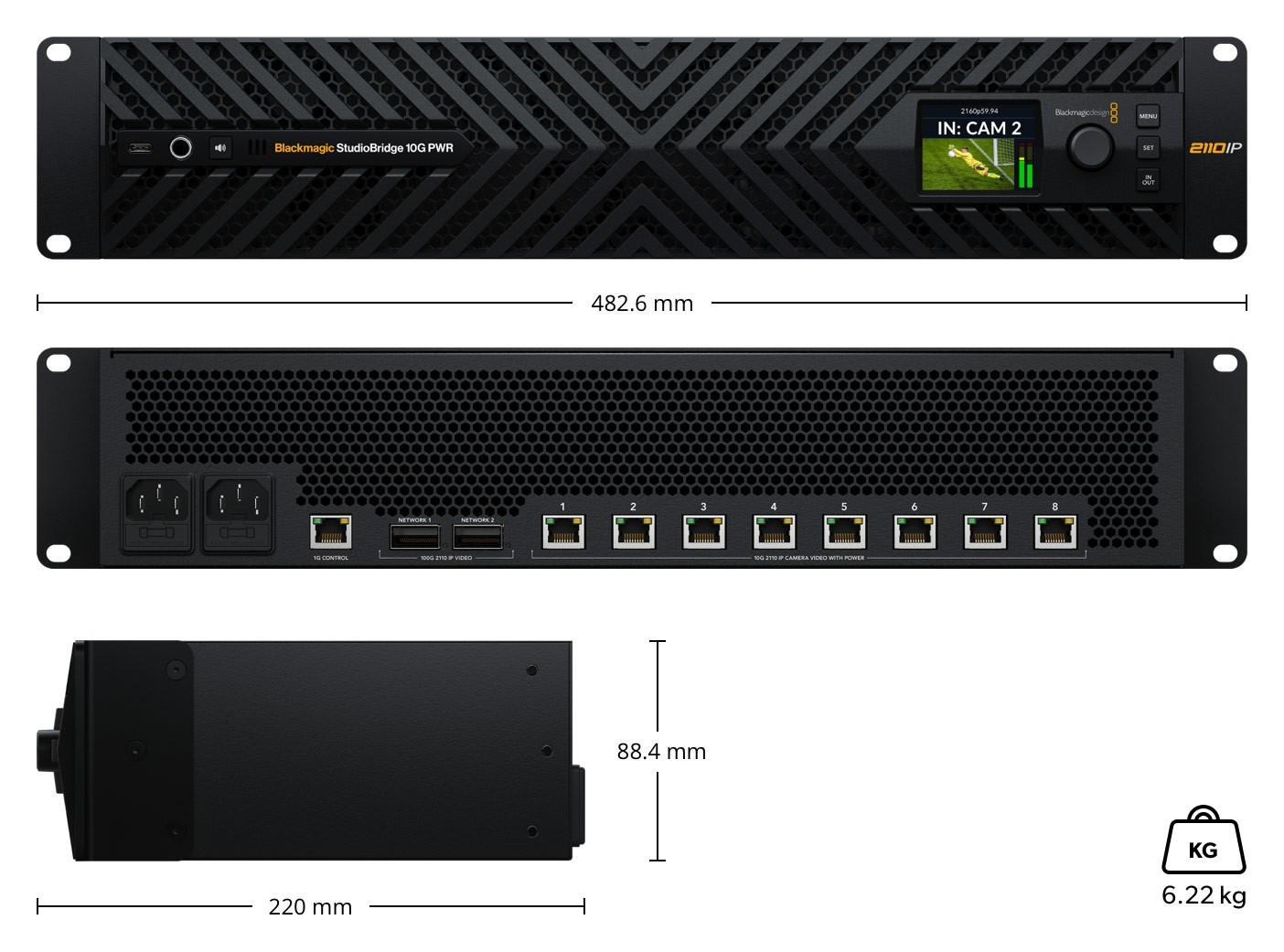

Merska risba Blackmagic StudioBridge 10G PWR

Redundantnost za nemoteno delovanje IP-omrežja

Blackmagic StudioBridge 10G PWR je namenjen povezovanju enoportnih 10G Ethernet SMPTE-2110 naprav v redundantne 100G Ethernet sisteme. Osem samostojnih 10G Ethernet naprav lahko deluje prek redundantnega para 100G Ethernet povezav; napajanje PoE++ pa poteka prek istega ethernetnega priključka.

Blackmagic 2110 IP izdelki delujejo v skladu s standardom SMPTE-2110 za prenos, sinhronizacijo in opis 10-bitnega videa, zvoka in pomožnih podatkov v nadzorovanem IP-oddajnem omrežju. Redundantni sistem SMPTE 2022-7 pošilja dve identični kopiji prek ločenih omrežnih poti in primerja dohodne RTP-pakete na podlagi zaporednih številk, da izhod ostane neprekinjen tudi v primeru izpada ene poti.

VSEBINA EMBALAŽE

  • Blackmagic StudioBridge 10G PWR
  • Welcome wallet s QR-kodo za prenos programske opreme

SPECIFIKACIJE

  • 100G omrežje: 2× QSFP28 100G, redundantni ST 2022-7
  • 10G omrežje: 8× RJ45 10G s PoE++
  • IP-viri: 8× Ultra HD ali HD na par 100G
  • Upravljanje: 1× 1G RJ45 za NMOS, konfiguracijo in posodobitve
  • Računalniški vmesnik: 1× USB-C za konfiguracijo in posodobitve programske opreme
  • Zvok: 16 kanalov vgrajenega zvoka na vsakem IP-videopretoku 2110
  • Standardi: SMPTE 2110-20/-21/-30/-40, SMPTE 2022-7
  • Sinhronizacija: IEEE 1588-2008 PTP v2, ST 2059-1 in ST 2059-2
  • Video: HD in Ultra HD do 2160p60; izbirni Blackmagic IP10 za 2160p59,94/60
  • Barva: 10-bitni 4:2:2 YUV, Rec. 709 in Rec. 2020
  • Napajanje: 2× notranji napajalnik 100–240 V AC, 2× IEC C14
  • PoE++ izhod: 8× do 90 W za združljive naprave v spodnjem delu verige
  • Namestitev: 2 RU stojalo
  • Delovna temperatura: od 5 do 40 °C
  • Garancija: 1 leto omejene proizvajalčeve garancije
Parametri

Parametri

Producent: Blackmagic Design
Kategorija: Pretvorniki signalov

Main parameters

Other featuresLCD display
SourceEthernet
TargetEthernet
