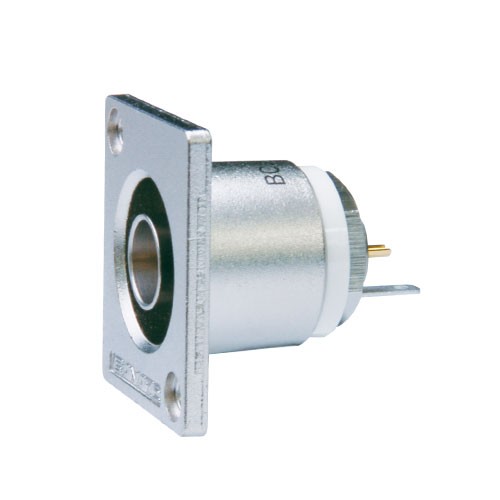

Canare BCJ-RU panelna vtičnica BNC 75 Ω, vgrezna

Ploščna BNC-vtičnica 75 Ω z vgradnim prirobnikom velikosti ITT Cannon XLR-F77. Vodnik se spajka neposredno na osrednji kontakt iz pozlačenega berilijevega bakra. Zadnji dušilni faktor 26 dB in več do 2 GHz.

Canare BCJ-RU je BNC-vtičnica za 75 Ω video signal. Pri tej seriji Canare poudarja pomembnost impedančnega prilagajanja – povratni dušenje znaša 26 dB in več do 2 GHz, tako da se signal ob prehodu skozi ploščo ne odbija.

Gre za tip z neposrednim priključkom: kabel se ne priključi s konektorjem, ampak se spajka neposredno na osrednji kontakt vtičnice. Ta je iz berilijevega bakra, ki ima dobre elastične lastnosti in se ne popusti niti po stotine vstavljanj, ter je pozlačen.

Priključek ima velikost ITT Cannon XLR-F77, vgradnja pa je vdolbena — vtičnica je potisnjena za sprednji rob priključka, da jo udarec ne poškoduje. Canare izdeluje isto vtičnico tudi s prirobnico Neutrik serije D (BCJ-RUD); obe imata enako površinsko obdelavo, zato ju je mogoče na enem panelu kombinirati, ne da bi to bilo opazno.

Če je treba vtičnico izolirati od plošče, se uporabi izolacijski komplet Canare IU-7/16; vgradna luknja se nato izvrta v dimenzijo za IU-7/16.
