Datavideo PCB-1 krmilna enota za kamero

Datavideo PCB-1 poveže glavo PTR-10 ali PTR-10T Mark II z združljivo dvovratno kamero Panasonic ter omogoča daljinsko upravljanje zuma, ostrenja in zaslonke. Združljiv je z modeli Panasonic AG-UX180MC, AG-HPX265 in AG-HPX255; izhod kamere za daljinsko upravljanje mora biti nastavljen na način Pana 2 Port. Sistem lahko upravljate z enoto Datavideo RMC-180 Mark II ali RMC-300A ter z infrardečim daljinskim upravljalnikom, priključenim na glavo PTR.

Enota se na glavo PTR priključi prek 8-polnega priključka mini-DIN. Priključek jack 2,5 mm upravlja zoom, priključek 3,5 mm pa ostrenje in zaslonko. Napajanje poteka prek micro USB z napetostjo 5 V; pri uporabi z glavo PTR-10 Mark II se lahko napaja neposredno iz glave. Krmilna enota tehta 135 g, njene mere brez kablov pa so 85,9 × 45,7 × 20,3 mm.

Daljinsko upravljanje kamere z glavo PTR

Datavideo PCB-1 poveže združljivo kamero Panasonic z glavo PTR ter omogoča daljinsko upravljanje zuma, ostrenja in zaslonke. Podpira modele AG-UX180MC, AG-HPX265 in AG-HPX255 v načinu Pana 2 Port. Sistem upravljate z enoto RMC-180 Mark II, RMC-300A ali infrardečim daljinskim upravljalnikom.

Enota se na glavo PTR poveže z 8-polnim priključkom mini-DIN. Priključka jack 2,5 in 3,5 mm prenašata ukaze za zoom, ostrenje in zaslonko. Naprava tehta 135 g; napaja se prek micro USB z napetostjo 5 V ali iz glave PTR-10 Mark II.

3 združljivi modeli135 g

Povezava v sistemu kamer

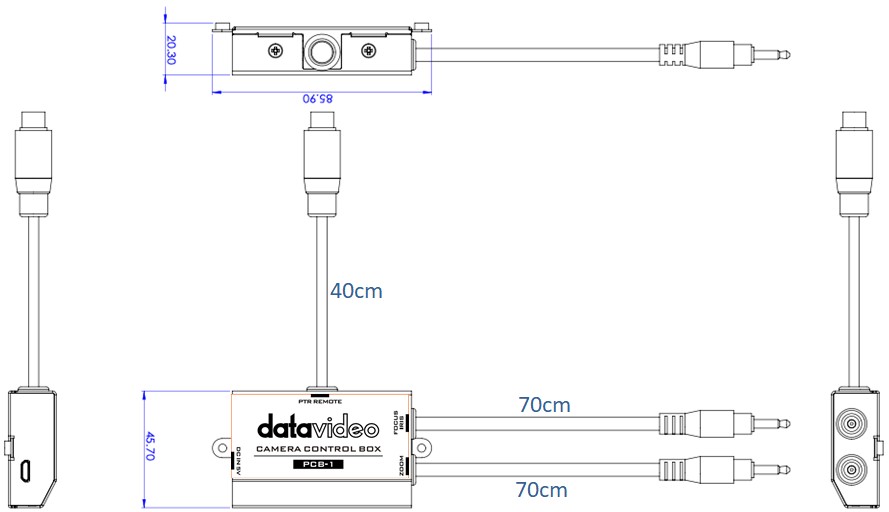

Shema prikazuje tri pritrjene kable: 8-polni mini-DIN do glave PTR (40 cm), 2,5-mm priključek jack za zoom (70 cm) in 3,5-mm priključek jack za ostrenje in zaslonko (70 cm). Izhod kamere za daljinsko upravljanje nastavite na način Pana 2 Port.
