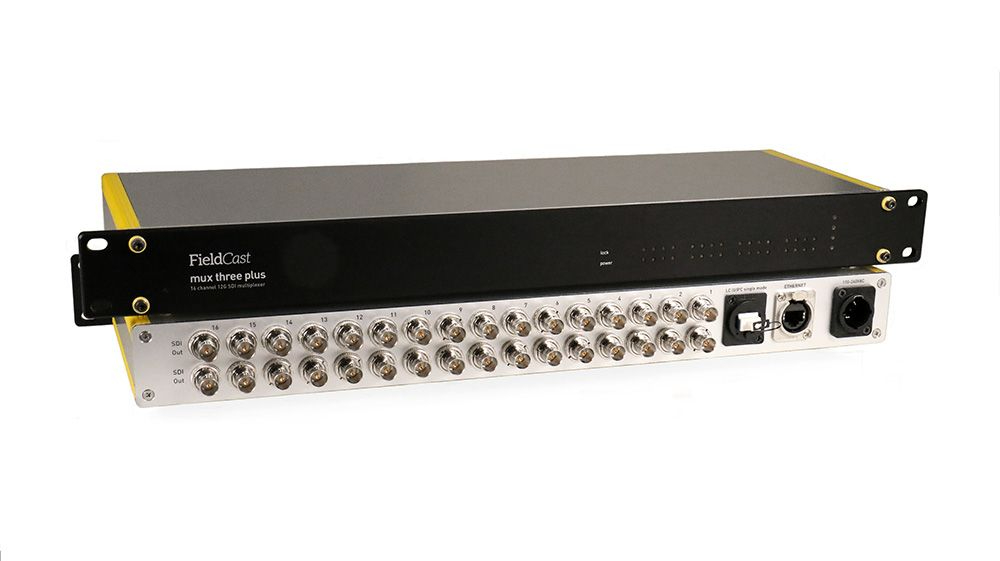

FieldCast Mux/Demux Three 12G Plus (16xSDI in/out + Ethernet over one fiber strand)

Mux/Demux Three 12G Plus vam omogoča prenos šestnajstih neodvisnih kanalov videoposnetkov 12G SDI in popolnoma dvostranskega 1Gb Etherneta prek enega samega optičnega vlakna. Razpoložljivost se pričakuje konec leta 06/07 2025.

Če vaša infrastruktura omogoča le eno simpleksno vlakno, vam Mux/Demux Three Plus preprosto omogoča, da prevzamete ves promet. Če pa želite za dogodke v živo položiti čim manj kablov, lahko naprava multipleksira do šestnajst video kanalov in ethernet ter vse podatke iz točke A v točko B prenese z enim samim vlaknom . Vsi video signali 12G ohranijo popolno celovitost podatkov - kar vstopi, izstopi nespremenjeno. Ethernetna povezava se obnaša kot običajen kabel Cat5.

Mux Three Plus 12G

• 16-kanalni vhod SDI v 1-kanalni optični izhod (multiplekser)
• Zasnova: aluminij, velikost 1U (rack)
• Tehnologija optičnih vlaken: 9/125 enomodna
• 16 vhodnih kanalov SDI 12G (11,88 Gb/s), vsak z izhodno zanko
• 75-ohmski priključki BNC za vse vhode SDI in izhode z zanko
• Združljivost s standardi SMPTE: 259M, 344M, 292M, 424M, ST 2081, ST 2082
• Podpira standarde SD in HD do 1080p@60
• En optični kanal LC z enim načinom (COM) za signale SDI in Ethernet
• En enoplastni optični kanal LC (UPG) za nadgradnje
• Ethernet protokol: IEEE 802.3U, IEEE 802.3z, 1000Base-Tx/Fx
• Priključek UTP RJ-45 za ethernet (polni/polni dupleks)
• Sprednja plošča: črna, z 2 mm belimi indikatorji LED
• Indikacije: napajanje, aktivnost modula, vhodni signali, TP/LNK in 1Gb
• Poraba energije: < 50 W
• Lastna tehnologija hibridnega multipleksiranja WDM za zelo majhno razpršitev
• Najmanjša razdalja med enotama Mux in Demux: > 10 km za vse valovne dolžine
• Vhodno napajanje: 110-240 VAC s priključkom PowerCon
• Dimenzije: 482 (š) x 155 (d) x 43 (v) mm
• Teža: 2090 gramov
• Priložena sta priročnik in napajalni kabel

Demux Three Plus 12G

• Demultipleksor: 1 optični vhod → 16 izhodnih kanalov SDI
• Zasnova: aluminij, velikost 1U (rack)
• Tehnologija optičnih vlaken: 9/125 enožilni način
• 16 kanalov SDI 12G (11,88 Gb/s) z dvojnim izhodom SDI
• 75-ohmski priključki BNC za vse izhode
• Združljivost s standardi SMPTE: 259M, 344M, 292M, 424M, ST 2081, ST 2082
• Podpira standarde SD, HD in Ultra HD do 2160p@60
• En optični kanal LC z enim načinom (UJPC) (COM) za SDI in Ethernet
• En optični kanal LC z enim načinom (UJPC) za nadgradnjo (UPG)
• Ethernet protokol: IEEE 802.3U, IEEE 802.3z, 1000Base-Tx/Fx
• Priključek UTP RJ-45 za ethernet (polni/polni dupleks)
• Sprednja plošča: črna, z 2 mm belimi indikatorji LED
• Indikatorji LED: napajanje, aktivnost modula, vhodni signal, TP/LNK in 1Gb
• Poraba energije: < 50 W
• Lastna tehnologija hibridnega multipleksiranja WDM za zelo majhno razpršitev
• Najmanjša razdalja med enotama Mux in Demux: > 40 km za vse valovne dolžine
• Vhodno napajanje: 110-240 VAC s priključkom PowerCon
• Dimenzije: 482 (š) x 155 (d) x 43 (v) mm
• Teža: 2100 gramov
• Priložena sta priročnik in napajalni kabel
