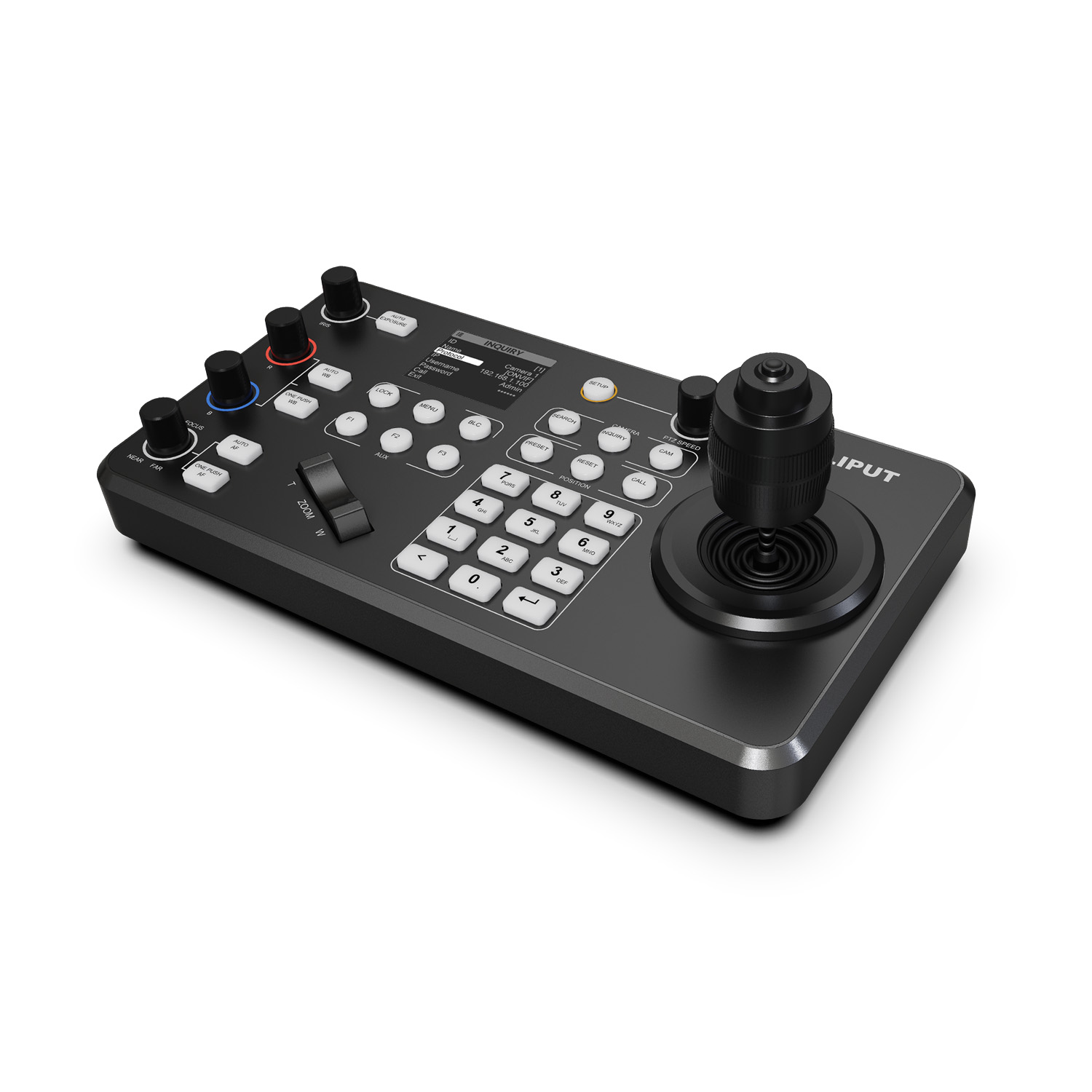

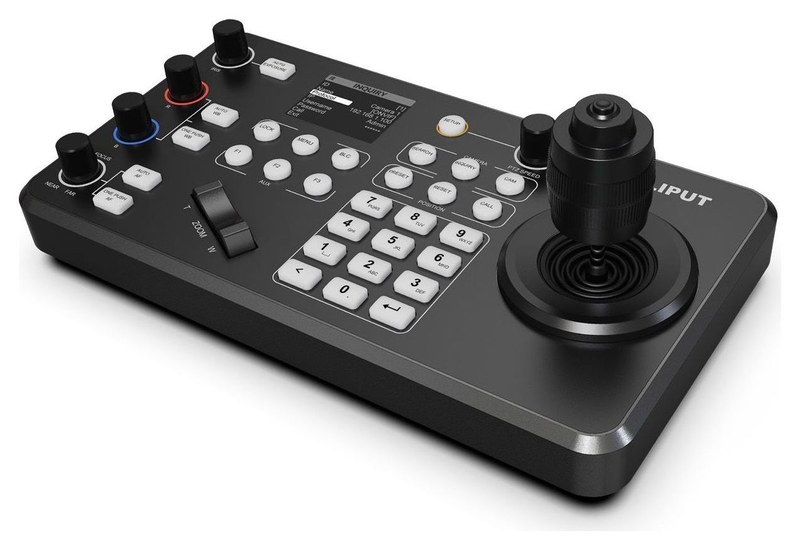

Lilliput K1 krmilnik kamer PTZ z joystickom

Lilliput K1 je profesionalni krmilnik kamer PTZ z joystickom in aluminijastim ohišjem. Prek IP, RS-232, RS-422 in RS-485 krmili do 255 kamer s protokoli VISCA, VISCA over IP, ONVIF in Pelco-D/P, tudi različnih znamk hkrati. Ima barvni zaslon 2,2″, vrtljive gumbe za zaslonko, ostrenje in ravnovesje beline ter se napaja prek PoE ali iz 12-voltnega napajalnika.

En joystick za celo floto kamer PTZ

En pult za kamere na IP in na serijski povezavi: VISCA, VISCA over IP, ONVIF in Pelco-D/P hkrati, do 255 kamer v enem omrežju in hitra izbira treh kamer.

do 255 kamerIP · RS-232 · RS-422/485VISCA · ONVIF · PelcoPoE / 12 V DCzaslon 2,2"

Različni protokoli z enega pulta

K1 hkrati krmili kamere na IP in na serijskih povezavah ter meša protokole VISCA, VISCA over IP, Pelco-D/P in ONVIF – med drugim kamere Lilliput, AVMATRIX, HuddleCamHD, PTZOptics, Sony, BirdDog in NewTek.

Hitro krmiljenje slike

Vrtljivi gumbi za zaslonko, ravnovesje rdeče in modre ter ostrenje, tipke za samodejno osvetlitev, ravnovesje beline in ostrenje.

Joystick in zibalno stikalo

Joystick krmili vrtenje, nagib in zoom z brezstopenjsko hitrostjo, zoom pa dodatno upravlja zibalno stikalo.

Samodejno iskanje

Krmilnik sam poišče kamere IP v omrežju in jim preprosto dodeli naslove IP; nastavitve opravite na barvnem zaslonu 2,2".

PoE in 12 V

Napajanje prek omrežnega kabla ali iz napajalnika 12 V DC, poraba 5 W. Ohišje je iz eloksirane aluminijeve zlitine.

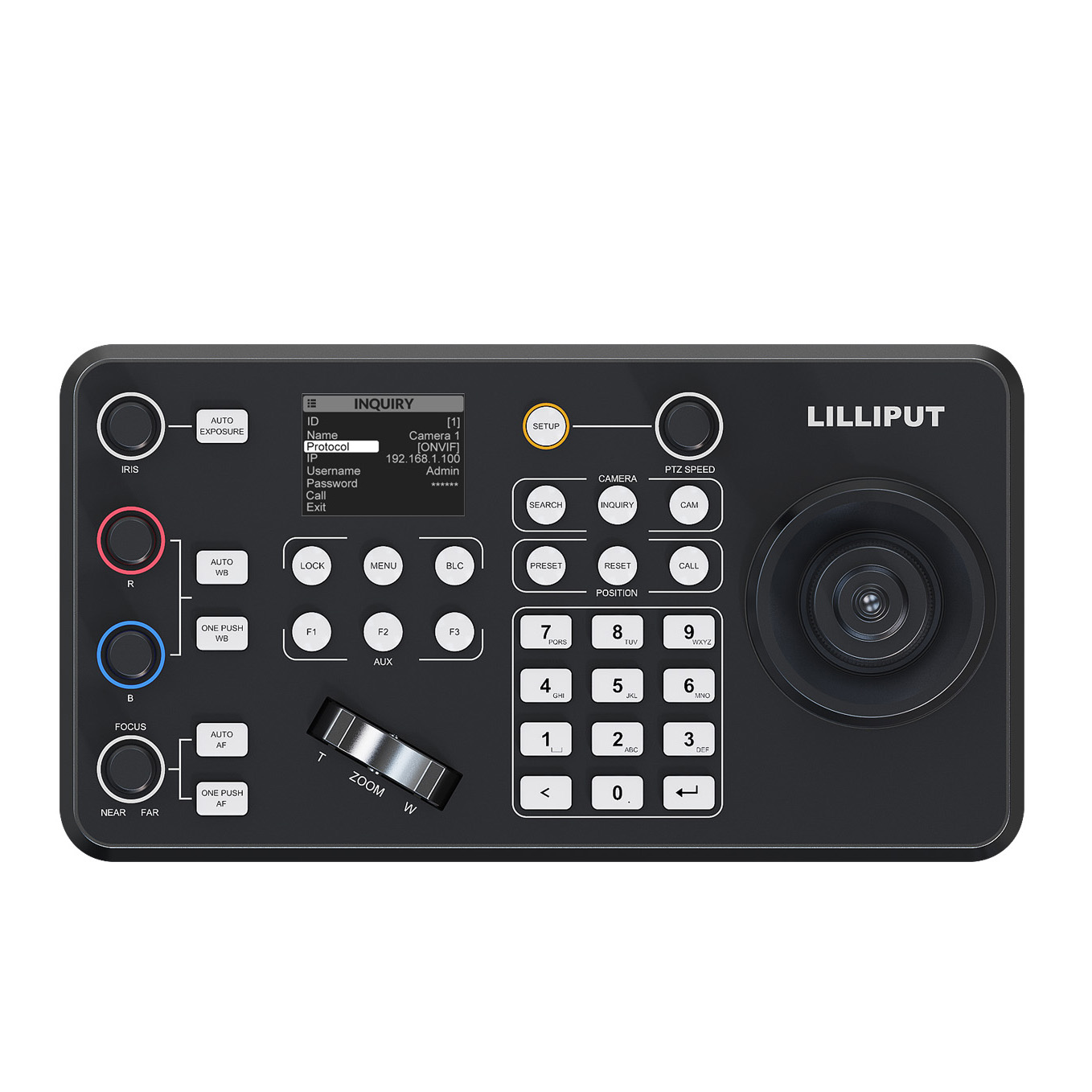

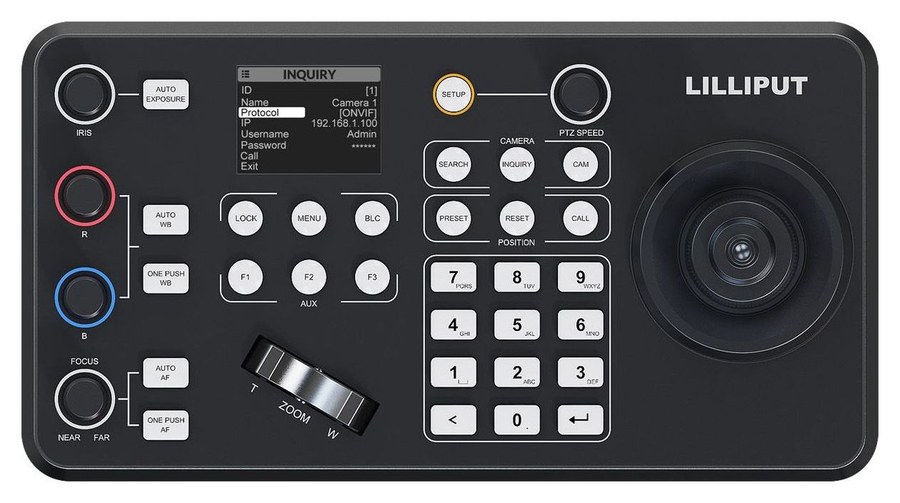

Upravljalna plošča

Levo vrtljivi gumbi za sliko, na sredini zaslon, tipke F1–F3, LOCK, MENU in BLC, desno številčnica, izbira kamer in prednastavitev ter joystick.

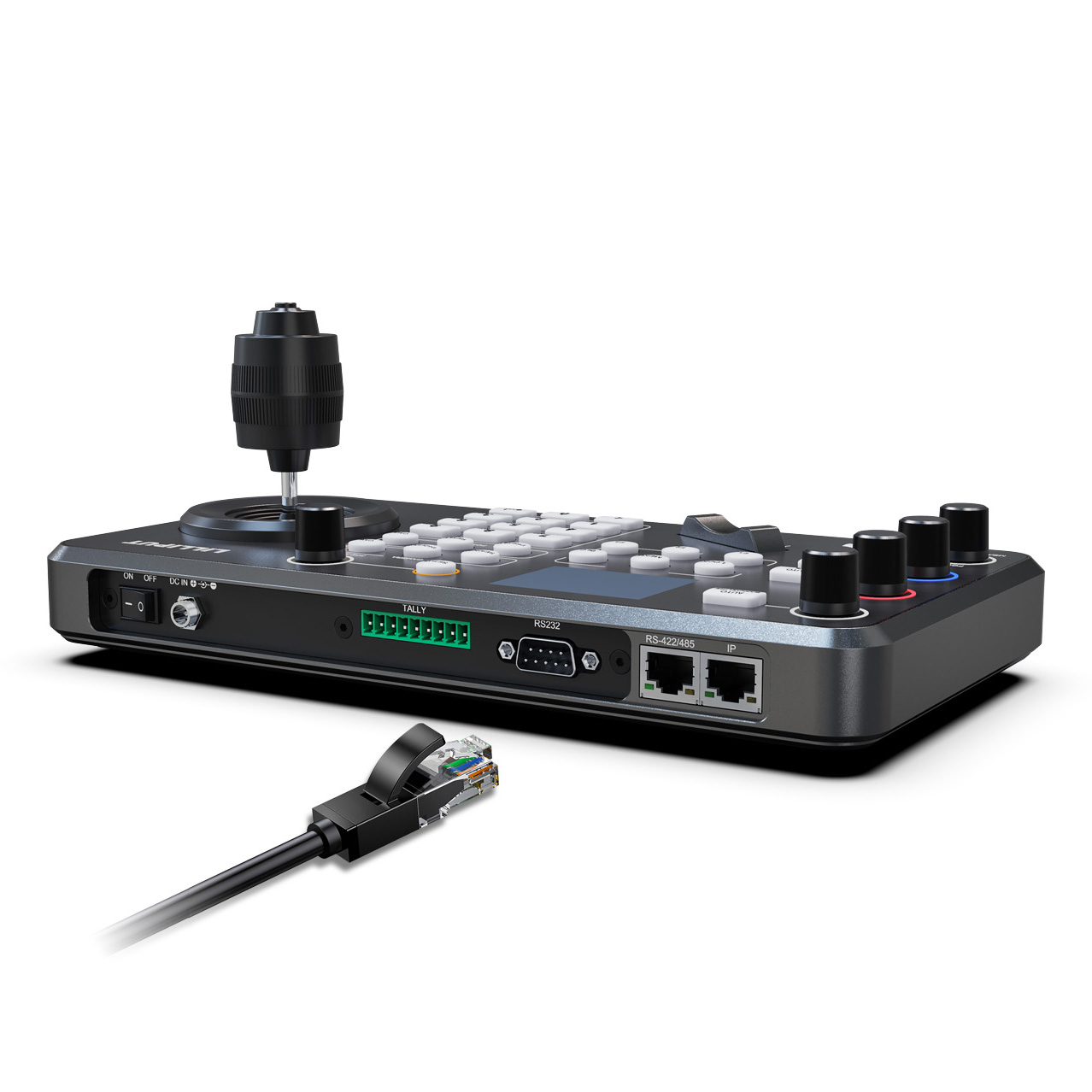

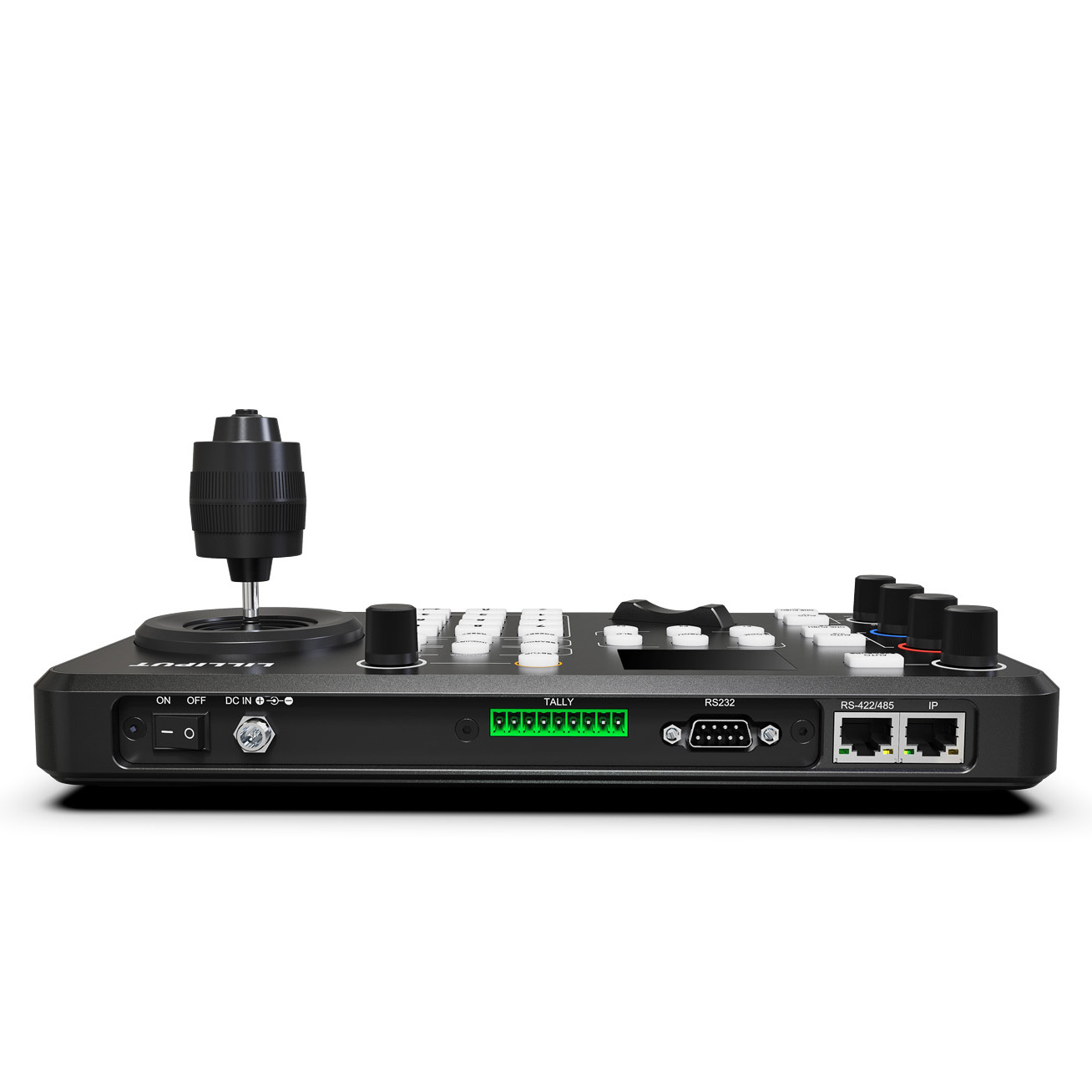

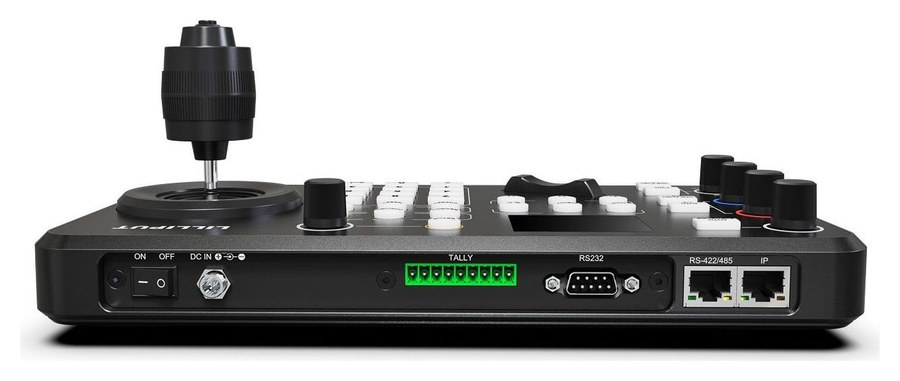

Hrbtna stran

Glavno stikalo, vhod DC 12 V, sponka GPIO za tally, RS-232 (DB9) in dvoje vrat RJ45 – RS-422/485 in IP.

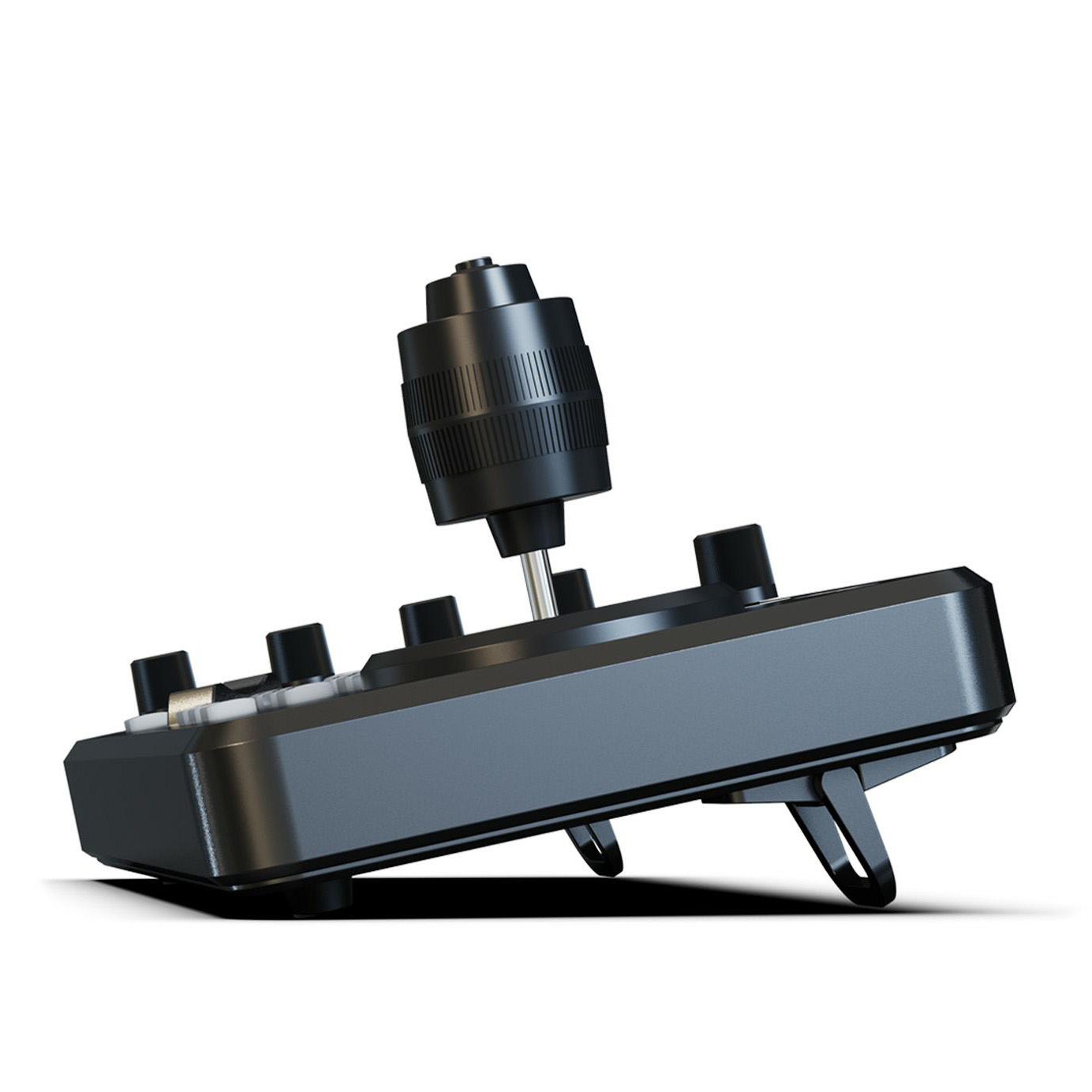

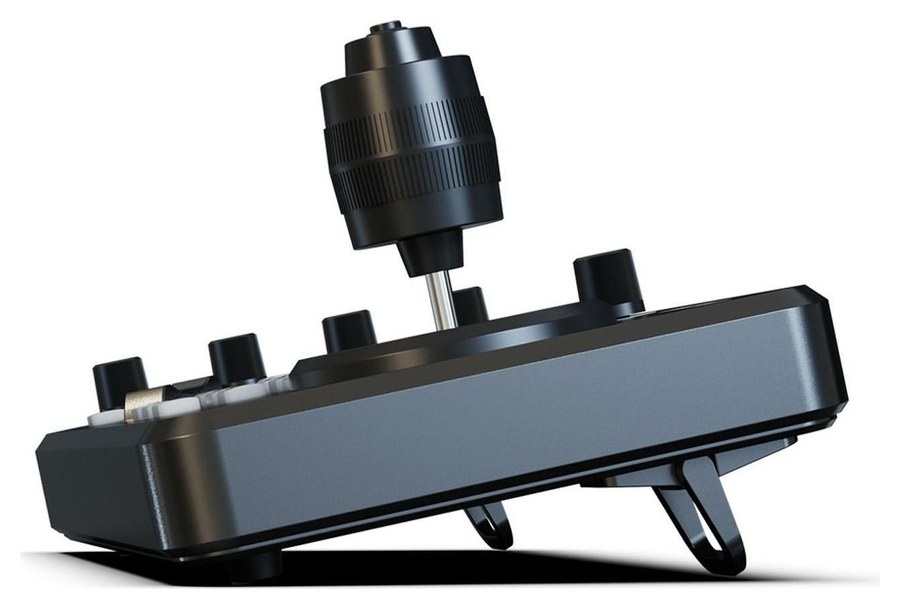

Snemljivo stojalo

Zložljivo stojalo nagne pult proti upravljavcu; lahko ga snamete.

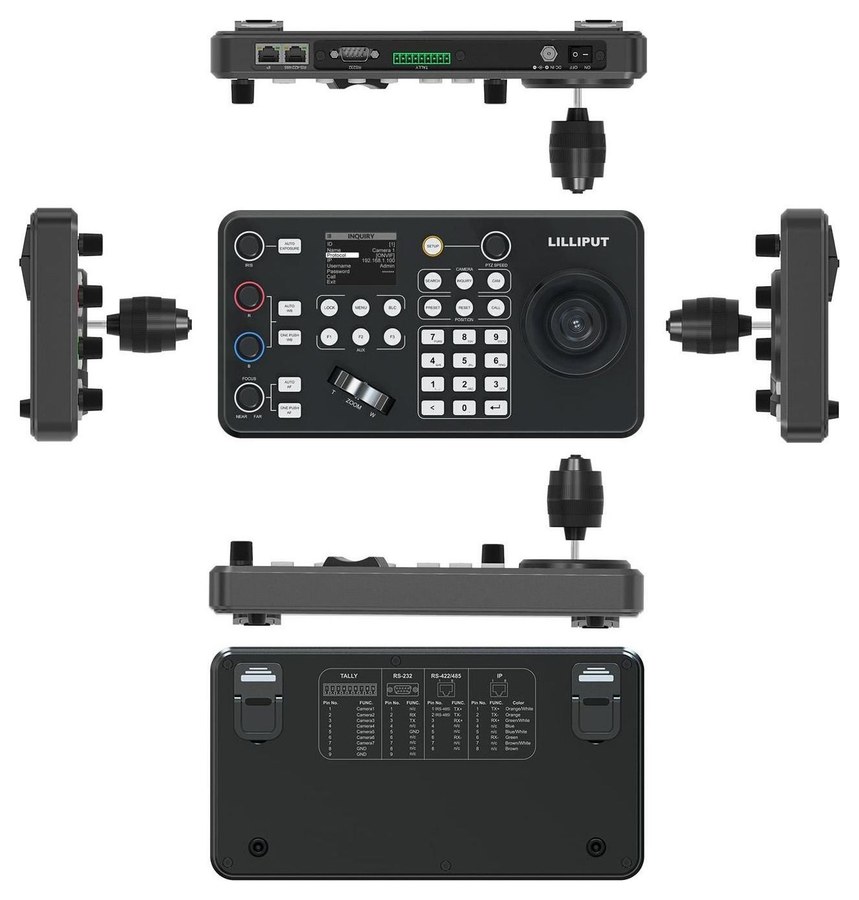

Pogledi in mere

Pult z vseh strani: 270 × 145 × 29,5 mm, z joystickom 106,6 mm v višino.

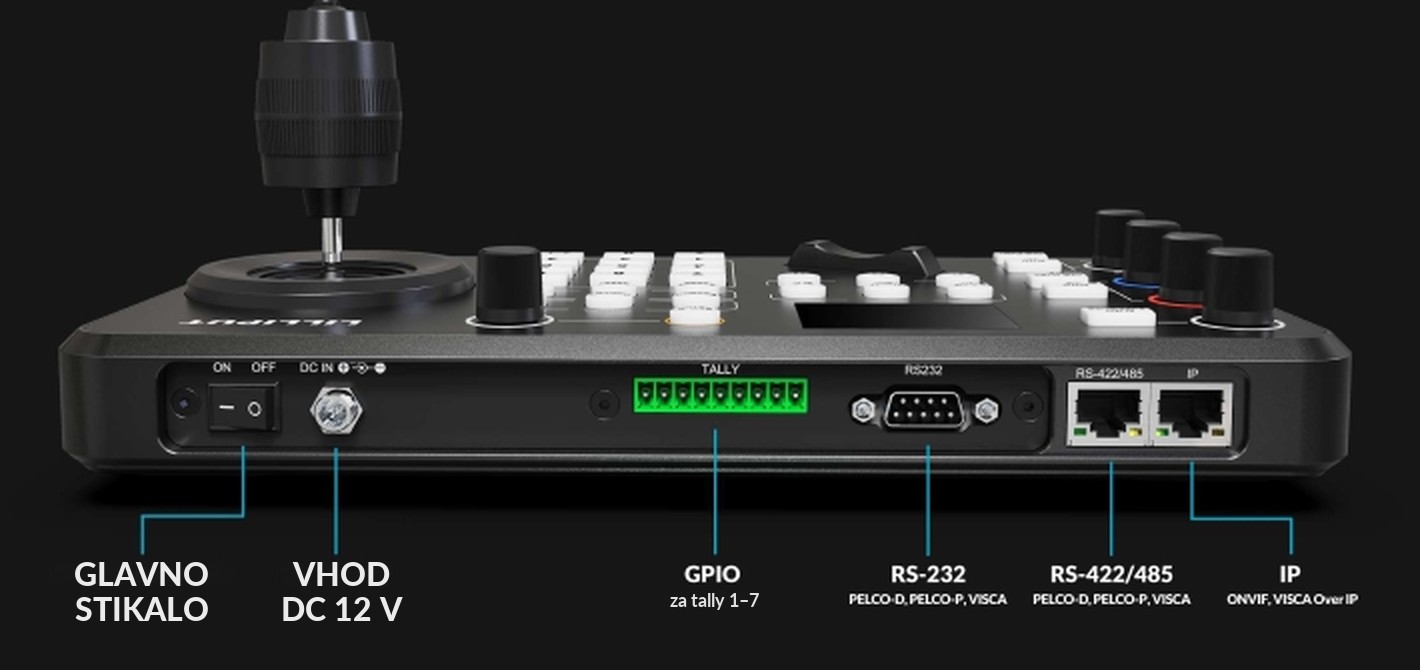

Priključki

Krmiljenje IP podpira ONVIF in VISCA over IP, serijska vrata Pelco-D, Pelco-P in VISCA. Vsako napravo na vodilu RS-485 lahko nastavite z lastnim protokolom in hitrostjo. GPIO krmili tally 1–7 in kaže, katera kamera je trenutno pod nadzorom.

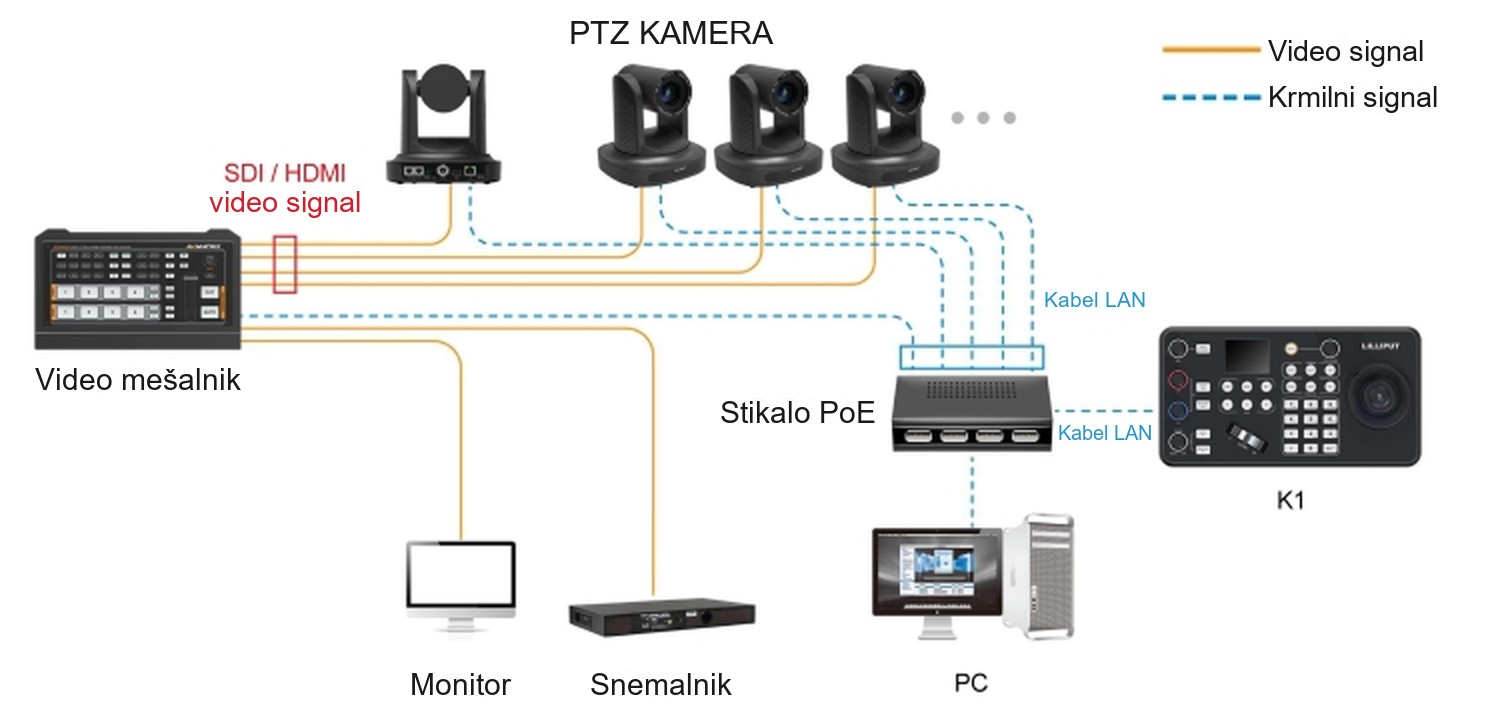

Shema povezave

Kamere, video mešalnik, snemalnik in računalnik, povezani prek stikala PoE: slika gre po SDI/HDMI v mešalnik, krmiljenje po LAN s pulta K1. Prek RS-232, RS-422, RS-485 in IP (RJ45) lahko priključite do 255 kamer.
