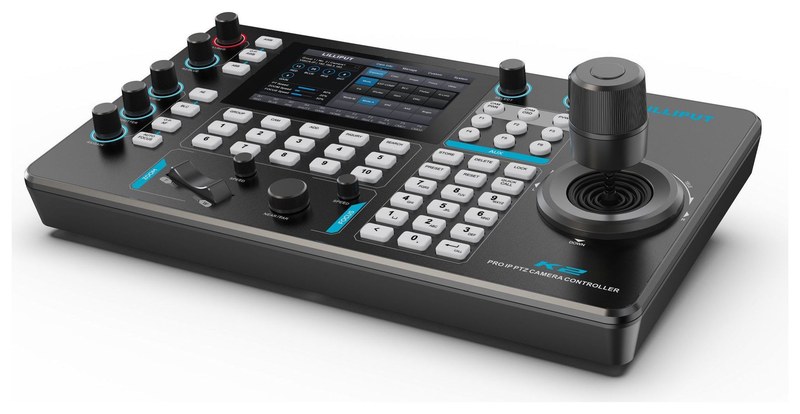

Lilliput K2 (brez NDI)

Lilliput K2 je krmilnik kamer PTZ z zaslonom na dotik 5″ in 4D joystickom. Krmili do 100 kamer v desetih skupinah prek IP, RS-232 in štirih vrat RS-422/485 s protokoli VISCA, VISCA over IP, ONVIF in Pelco-D/P. Napaja se prek PoE/PoE+ ali iz vira 7–24 V DC, z izhodom tally pa se uskladi z video mešalnikom.

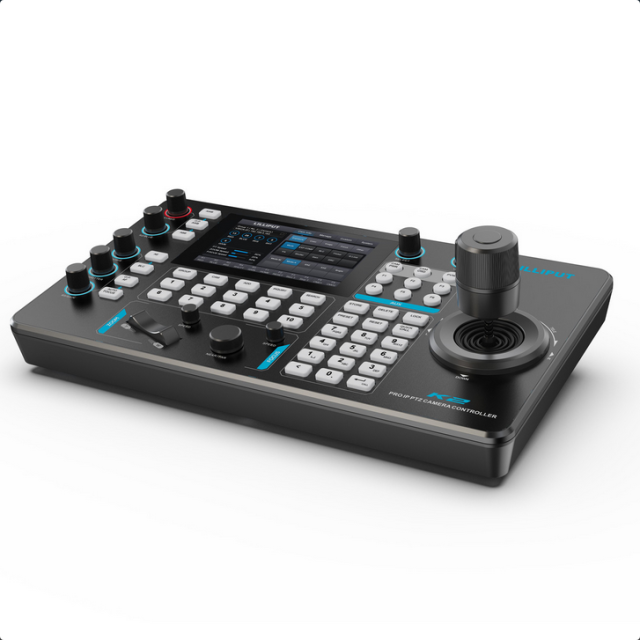

Pult na dotik za do 100 kamer PTZ

Zaslon 5" z menijem na dotik, hitri vrtljivi gumbi za zaslonko, zaklop, ojačanje, osvetlitev in ravnovesje beline ter 4D joystick. NDI lahko dodate kot izbirno nadgradnjo; z NDI je na voljo različica K2-N.

zaslon na dotik 5"do 100 kamerVISCA · ONVIF · PelcoPoE / 7–24 V DCsnemanje poti

Slika kamere kar na pultu

Krmilnik dekodira tok RTSP ali ONVIF (NDI izbirno) in sliko izbrane kamere prikaže na zaslonu 5" – kader nastavite, ne da bi pogledali na monitor.

Snemanje in predvajanje poti

Pult si zapomni gibanje kamere (vrtenje, nagib, zoom) in ga kadarkoli natančno ponovi brez ročnega krmiljenja.

Usklajen z mešalnikom

Prek tally/GPIO se pult poveže z video mešalnikom: preklop na kamero jo hkrati izbere za krmiljenje.

Štiri serijska vrata

1× RS-232 in 4× RS-422/485, na vsaka vrata do 7 kamer s protokolom VISCA; tudi Pelco-D in Pelco-P.

PoE ali enosmerni vir

Gigabitni LAN s PoE/PoE+ (IEEE 802.3af/at) ali napajanje 7–24 V DC, poraba pod 8 W.

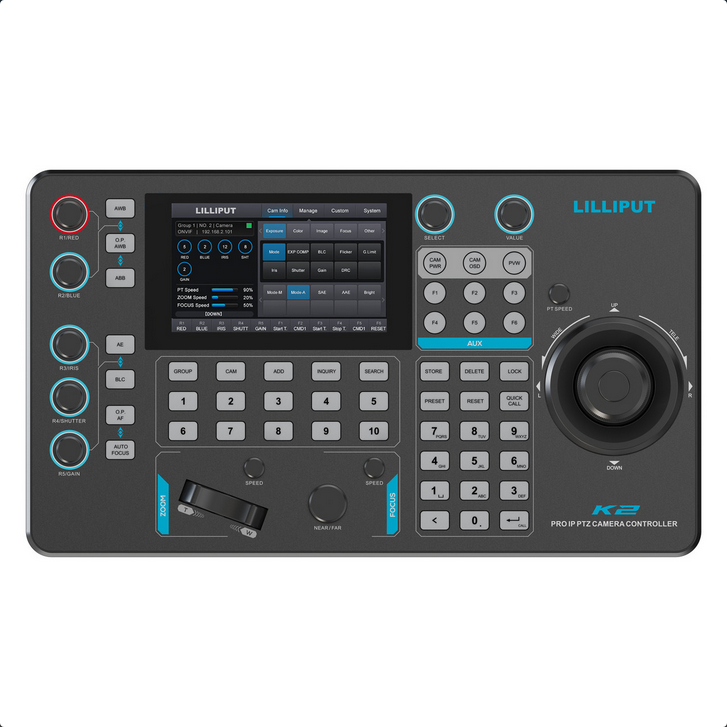

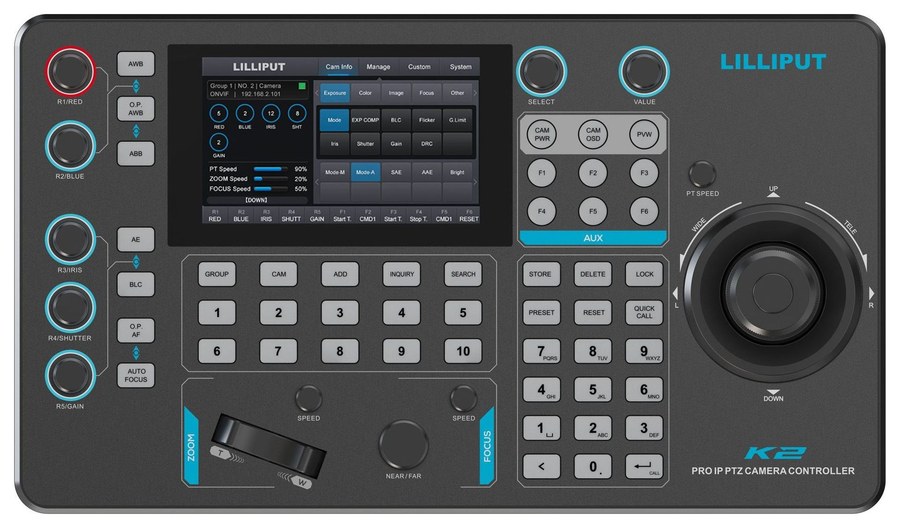

Upravljalna plošča

Zaslon na dotik 5", vrtljivi gumbi, šest nastavljivih tipk, številčnica, izbira kamer in prednastavitev ter 4D joystick.

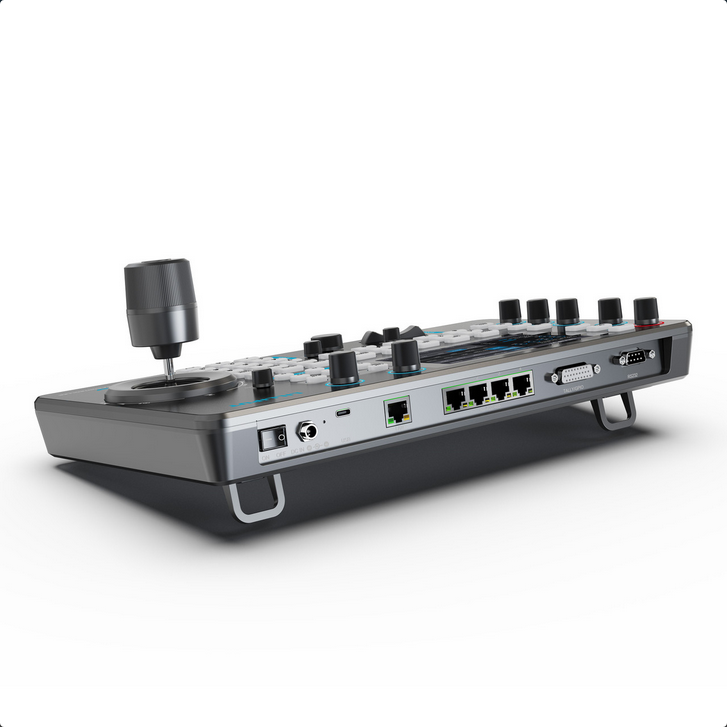

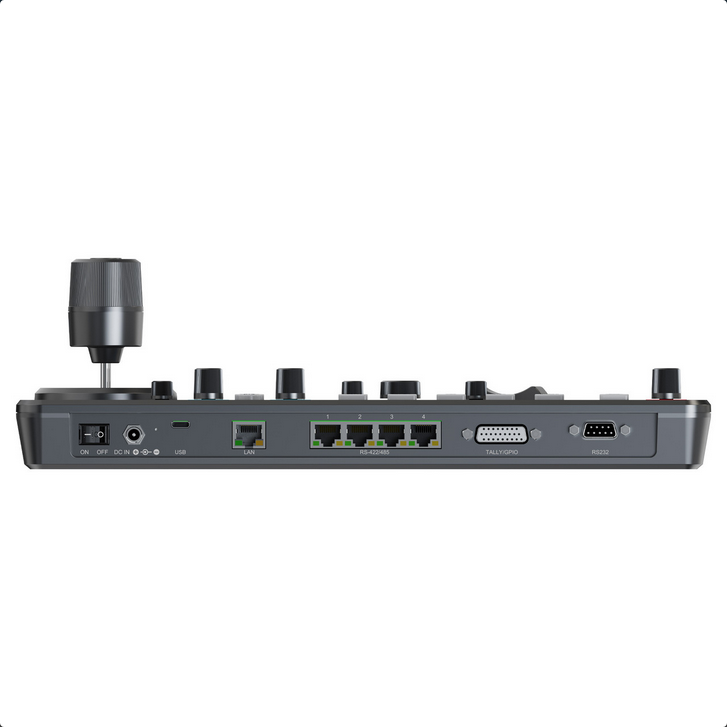

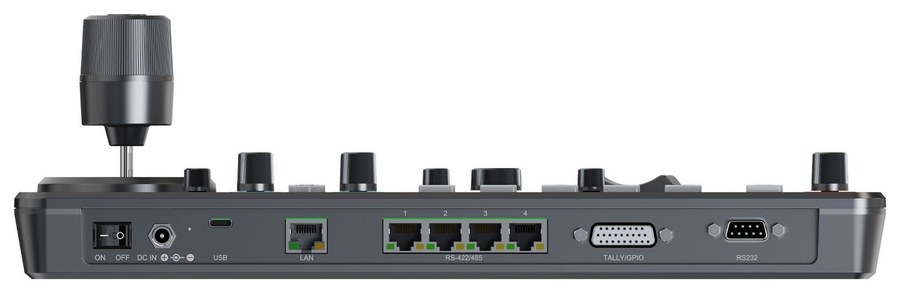

Hrbtna stran

Glavno stikalo, vhod DC, USB-C za posodobitve, LAN s PoE, štiri vrata RS-422/485, tally/GPIO in RS-232.

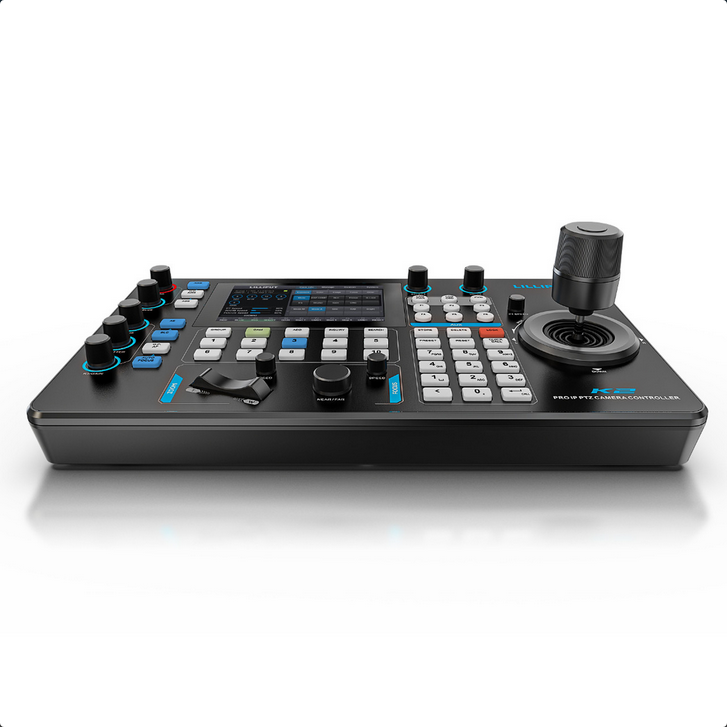

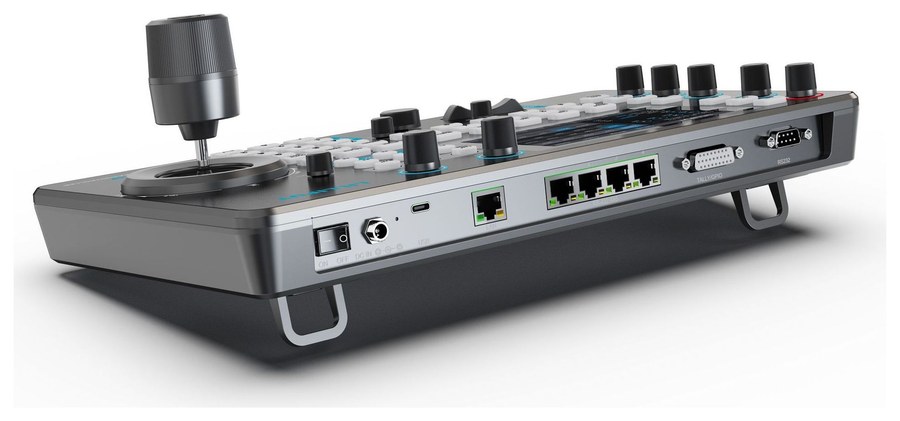

Ergonomsko stojalo

Stojalo nagne pult proti upravljavcu, da je zaslon dobro viden.

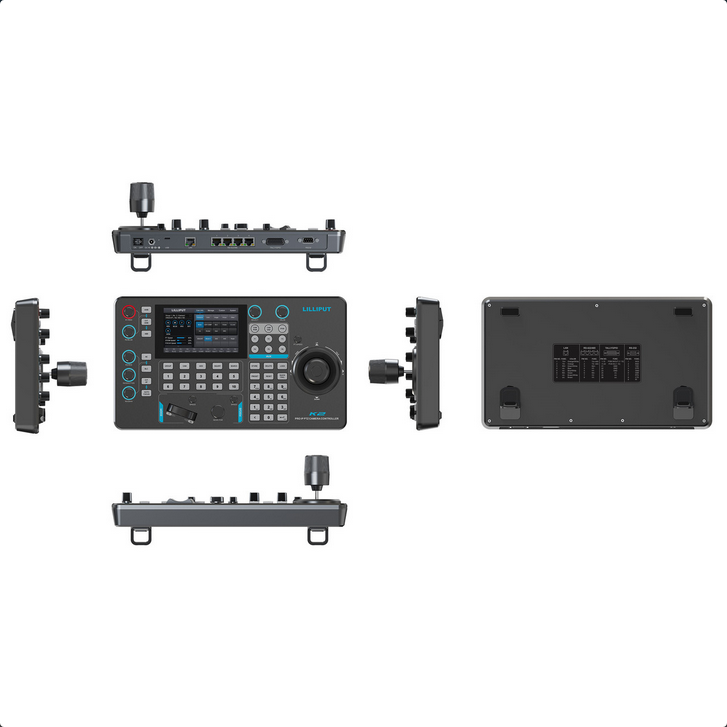

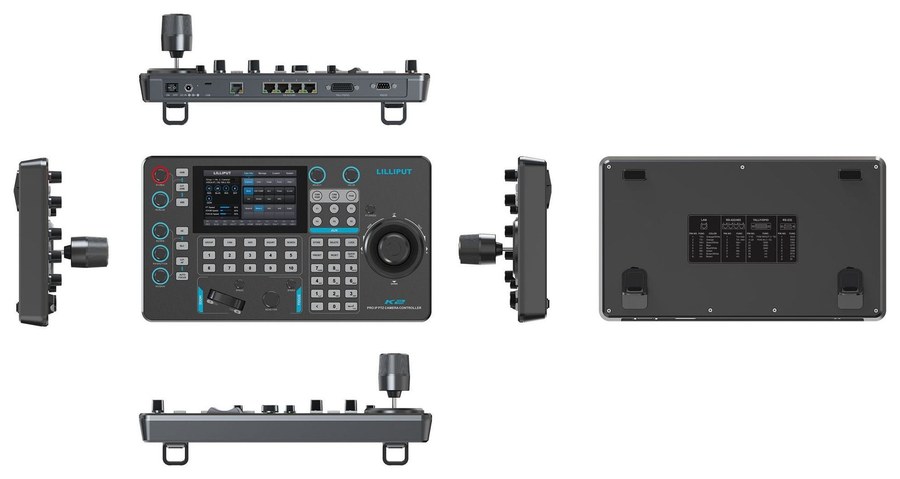

Pogledi in mere

340 × 195 × 49,5 mm, z joystickom 110,2 mm v višino.

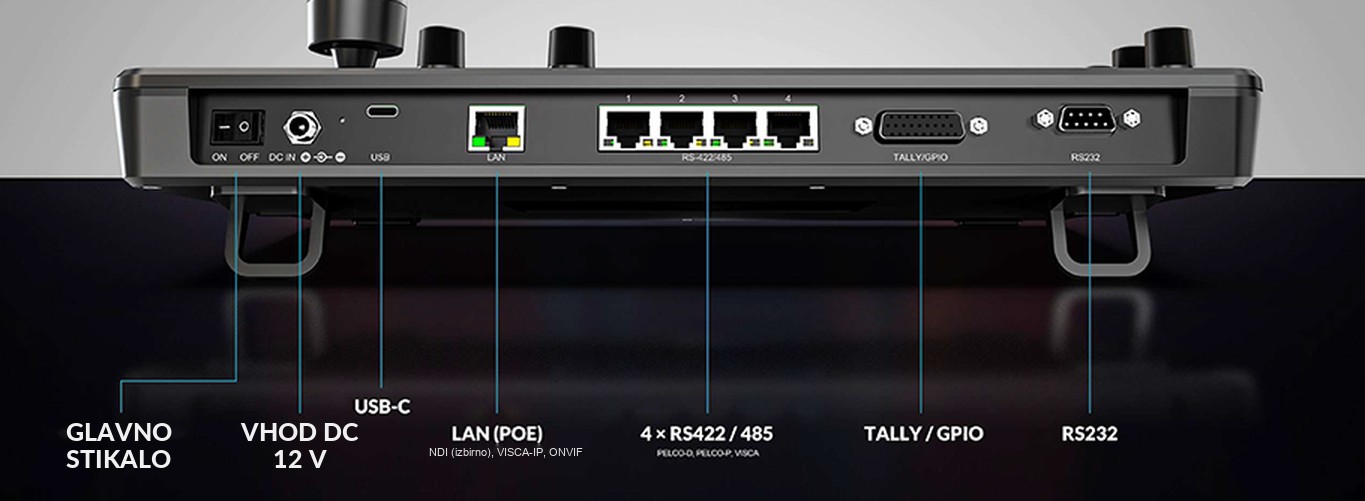

Priključki

RS-232, RS-422 in RS-485 podpirajo Pelco-D, Pelco-P in VISCA; na vsaka serijska vrata lahko z VISCA priključite do 7 kamer. Krmiljenje IP podpira ONVIF, VISCA over IP in izbirno NDI, samo poišče kamere v omrežju in jim dodeli naslove IP – do 100 kamer.

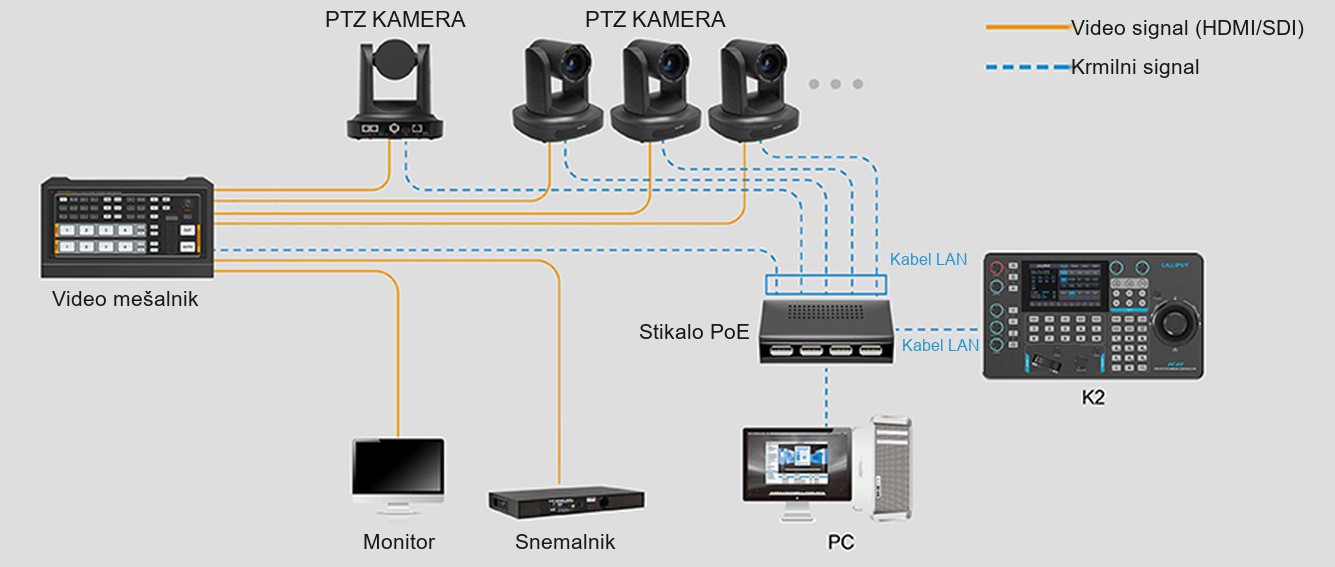

Shema povezave

Kamere, video mešalnik, snemalnik in računalnik, povezani prek stikala PoE: slika gre po HDMI/SDI v mešalnik, krmiljenje po LAN s pulta. Kamere lahko krmilite prek RS-232, RS-422, RS-485 in IP (RJ45), skupaj do 100.
