Manfrotto Camera Stud M10

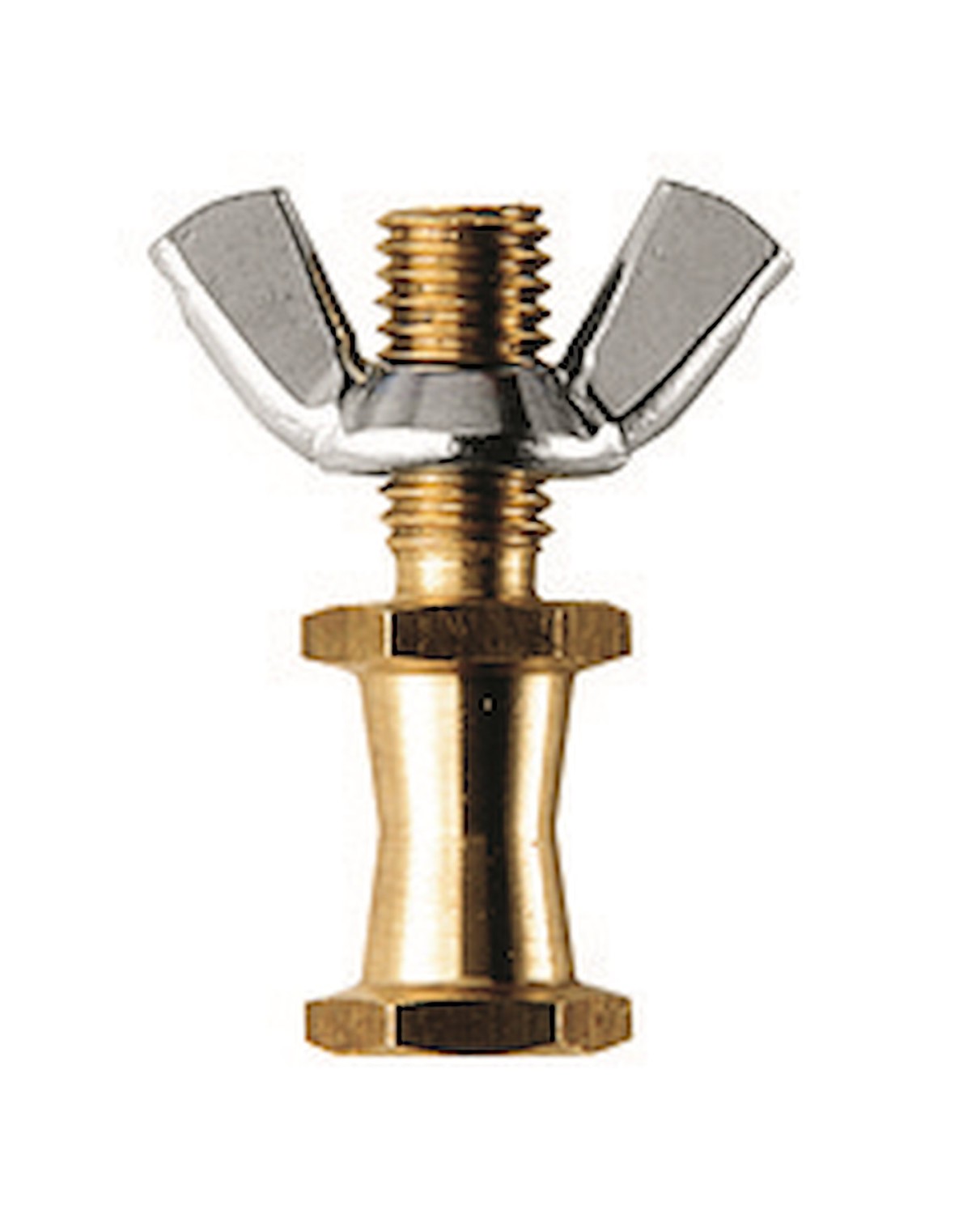

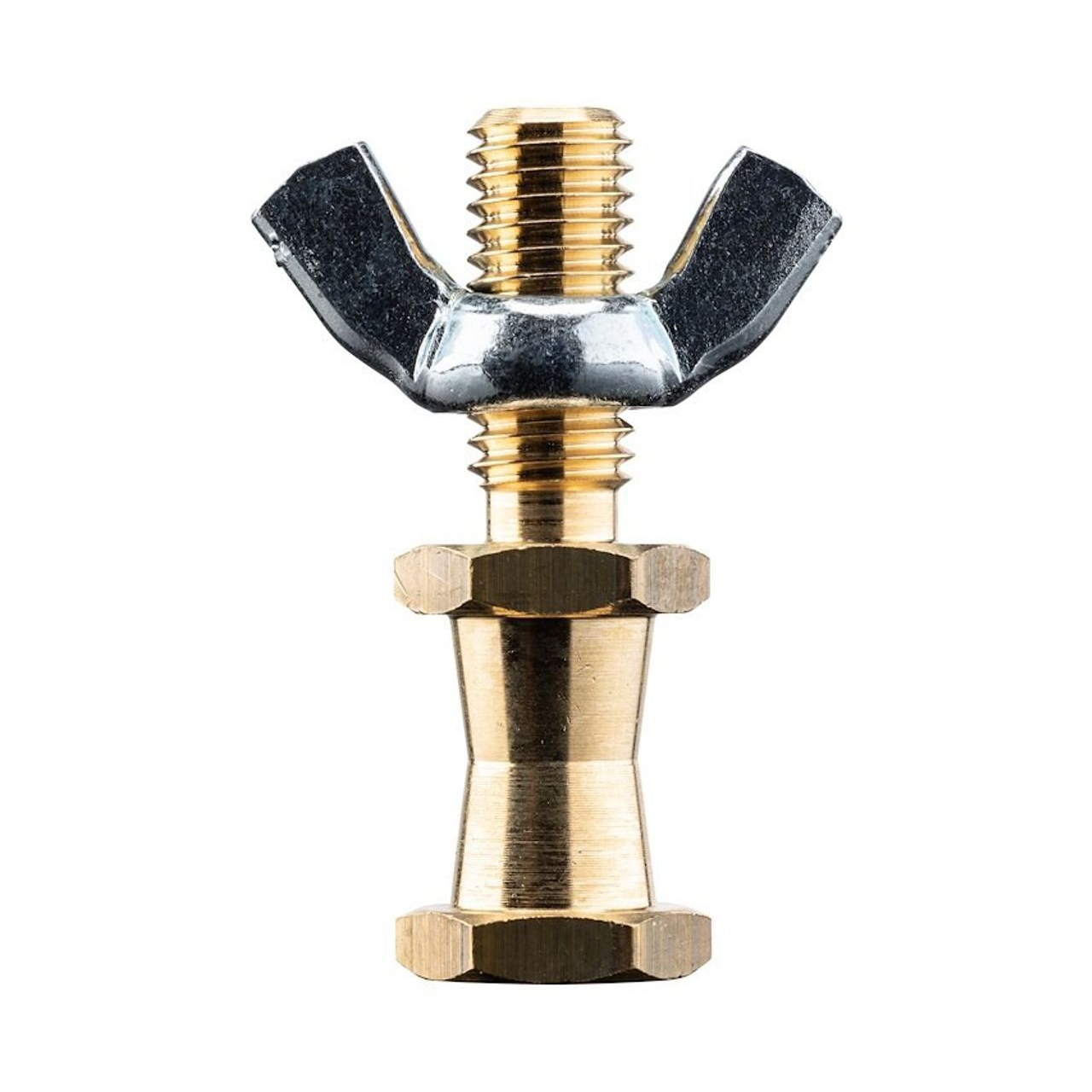

Manfrotto 174 je kompakten svetlobni čep za pritrditev nosilnega loka svetilke na sponko Super Clamp. Spodnji zunanji šesterokotni čep 16 mm se vstavi v ustrezno ležišče sponke, zgornji vijak z zunanjim navojem M10 in priložena krilna matica pa pritrdita lok. Adapter iz medenine in jekla v medeninasti in srebrni barvi tehta 60 g, je visok 50 mm in je izdelan v Italiji. Povezuje dva različna montažna priključka; sponka Super Clamp in svetilka nista vključeni.

MANFROTTO 174

Pritrditev loka svetilke

Povežite nosilni lok svetilke s sponko Super Clamp: spodaj šesterokotni čep 16 mm, zgoraj vijak M10 s krilno matico, združena v kompaktnem adapterju.

M1016 mm

Dva različna priključka

Zgornji vijak M10 in krilna matica pritrdita lok svetilke. Spodnji zunanji šesterokotni čep se poveže z ustreznim ležiščem Super Clamp; ne gre za konično podlago.

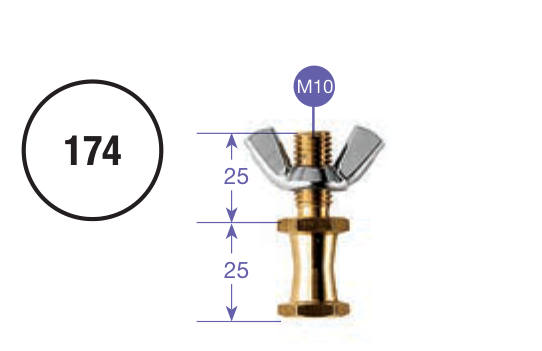

Risba proizvajalca za model 174. M10 označuje zgornji vijak; dve meri 25 mm opisujeta zgornji in spodnji del, skupaj 50 mm. Korak navoja ni naveden.

Izberite ustrezen priključek

Izberite lok svetilke, ki omogoča pritrditev s tem vijakom M10 in krilno matico, ter združljivo ležišče Super Clamp. Združljivost določa dejanski montažni priključek, ne samo znamka svetilke.

Kompakten kovinski del

Medenina in jeklo, masa 60 g ter višina 50 mm ohranjajo povezavo kompaktno v studijski ali svetlobni postavitvi. Priložena krilna matica je del adapterja; sponka in svetilka ostajata ločena sestavna dela.
