RGBlink mini-mx-4S

RGBlink mini-mx-4S je kompakten 10-kanalni produkcijski preklopnik HDMI/SDI v trpežnem kovčku, idealen za pretakanje v živo, dogodke in oddajne delovne tokove. Z vhodi 4K HDMI in SDI, upravljanjem kamer PTZ, vgrajenim snemanjem, pretakanjem prek USB-C, 14-palčnim HD monitorjem in 5,5-palčnim zaslonom na dotik ponuja prenosno vse-v-enem rešitev za profesionalne produkcije z več kamerami.

mini-mx-4S je preklopnik mini-mx SDI, vgrajen v trpežen kovček s 14″ monitorjem, hlajenjem in priključki, izpeljanimi na bok. Dovolj je odpreti pokrov, priključiti kable in prenos se lahko začne – na koncertu na prostem, poroki na vrtu, športni tekmi ali poslovnem dogodku.

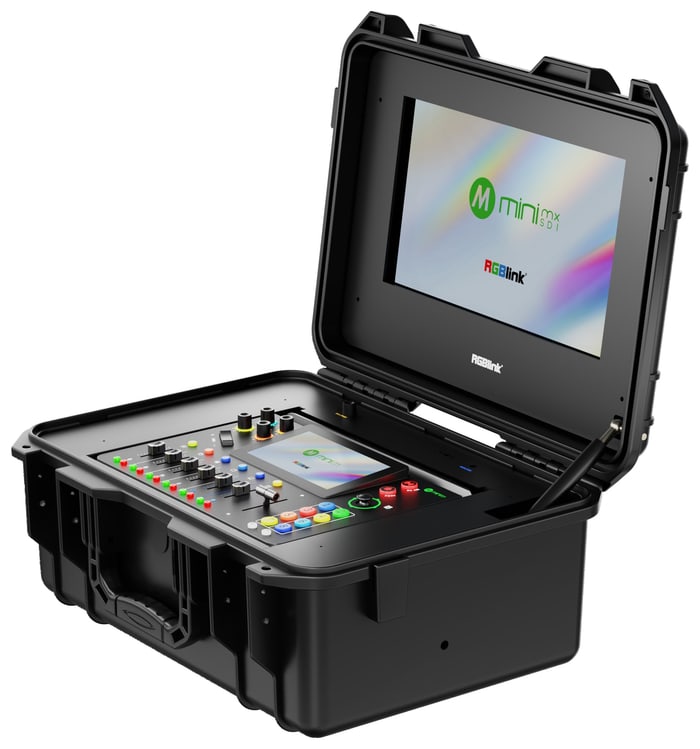

Celotna režija v transportnem kovčku

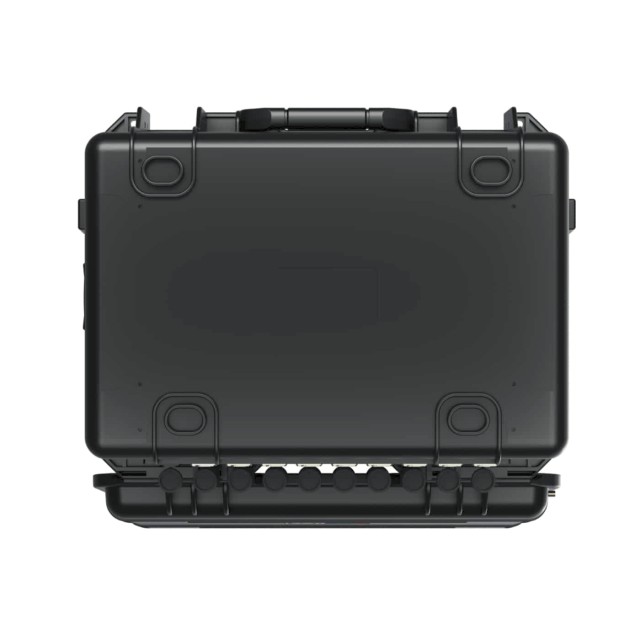

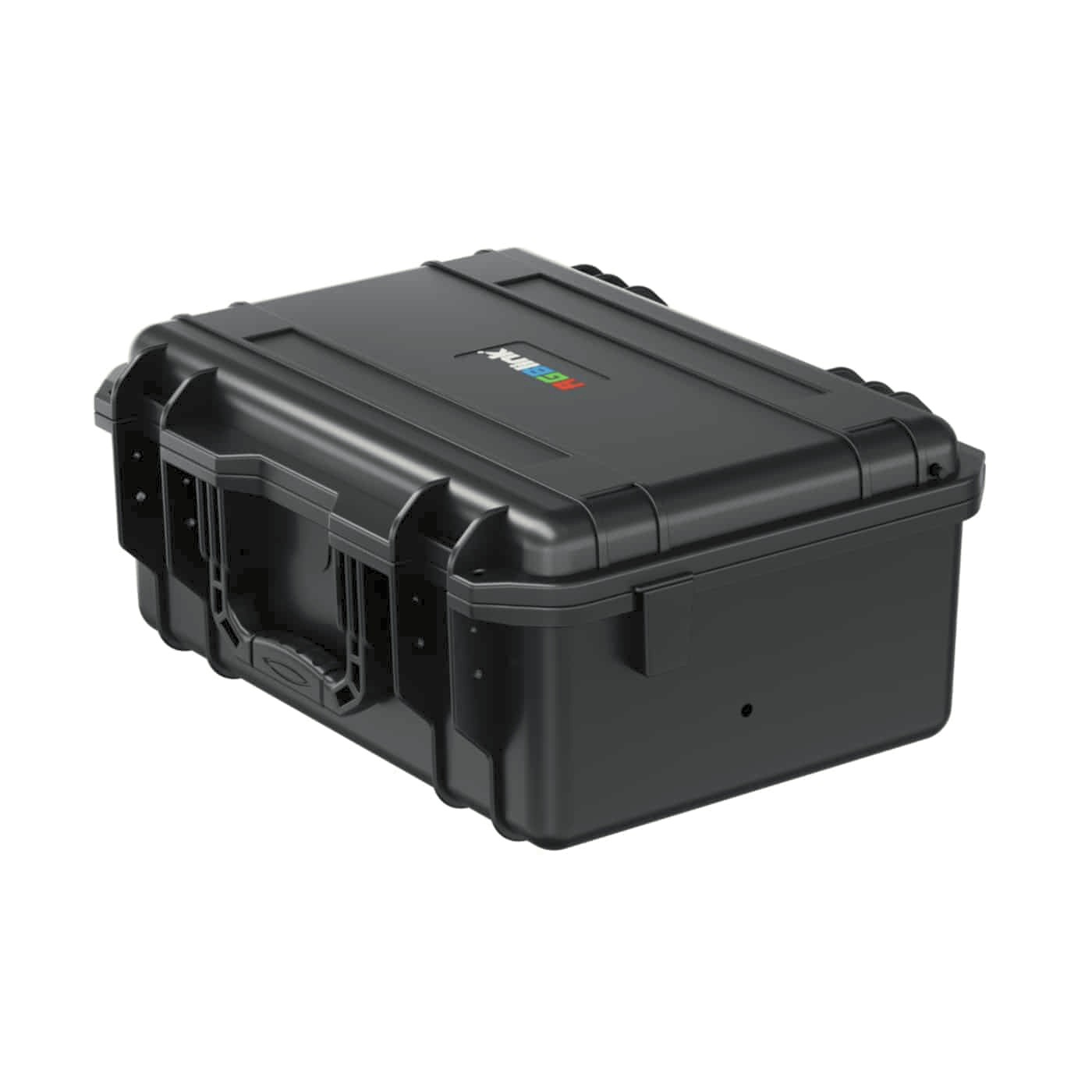

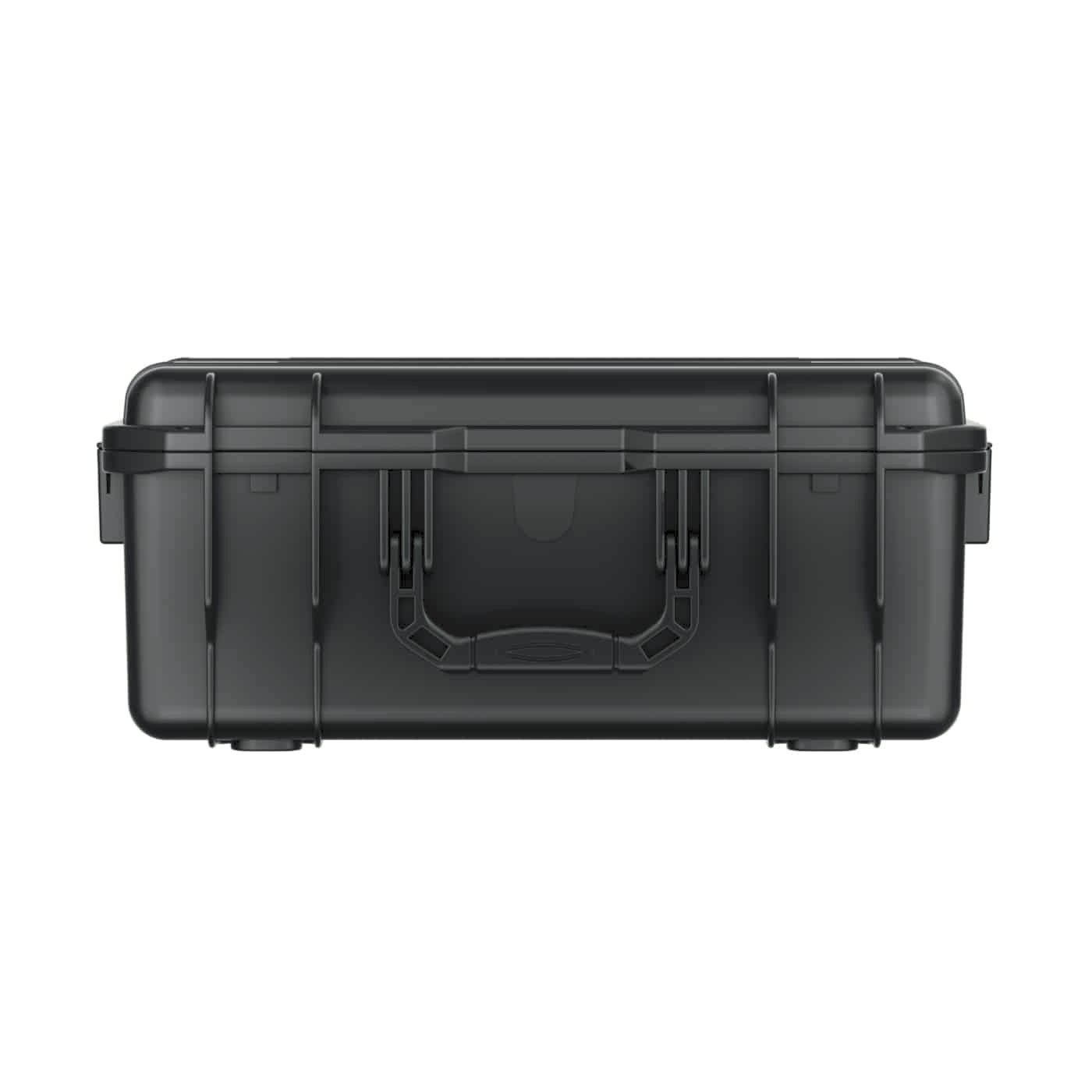

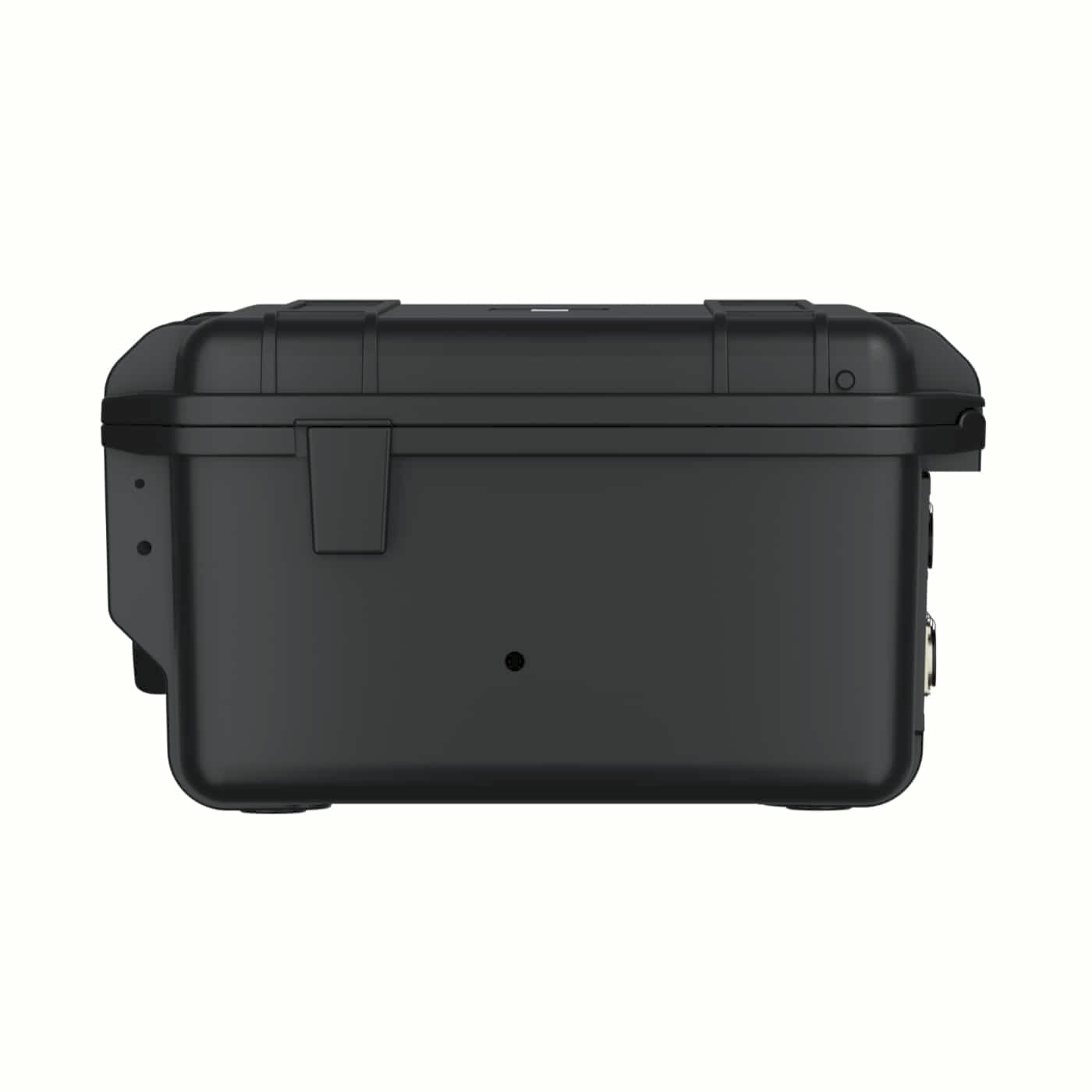

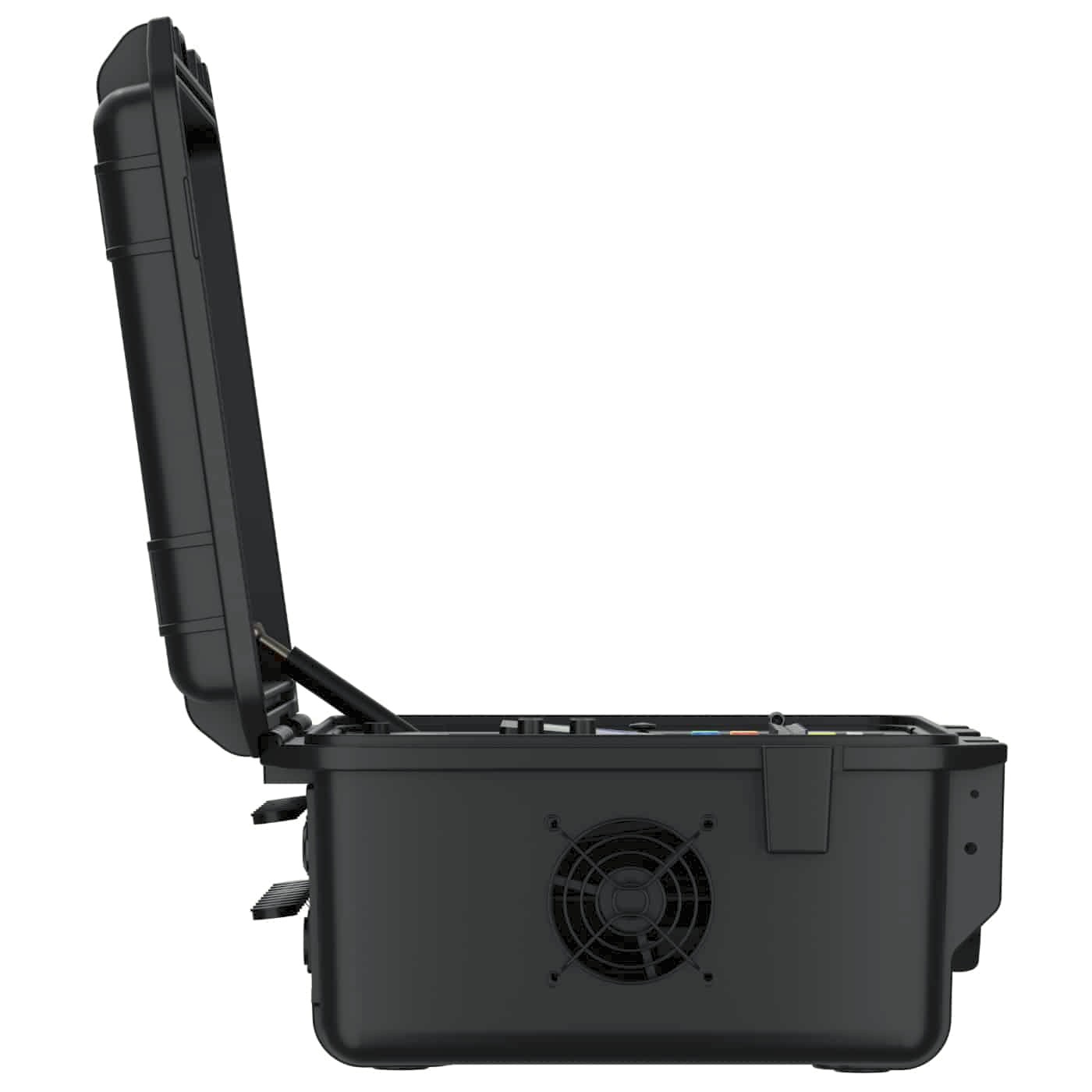

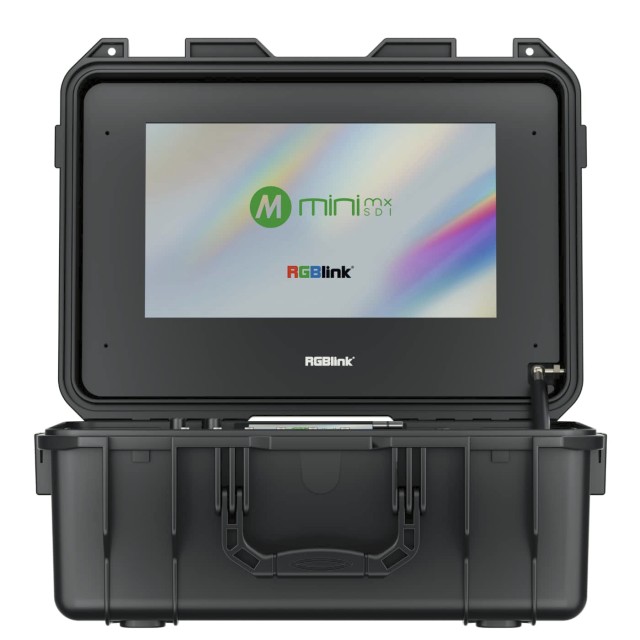

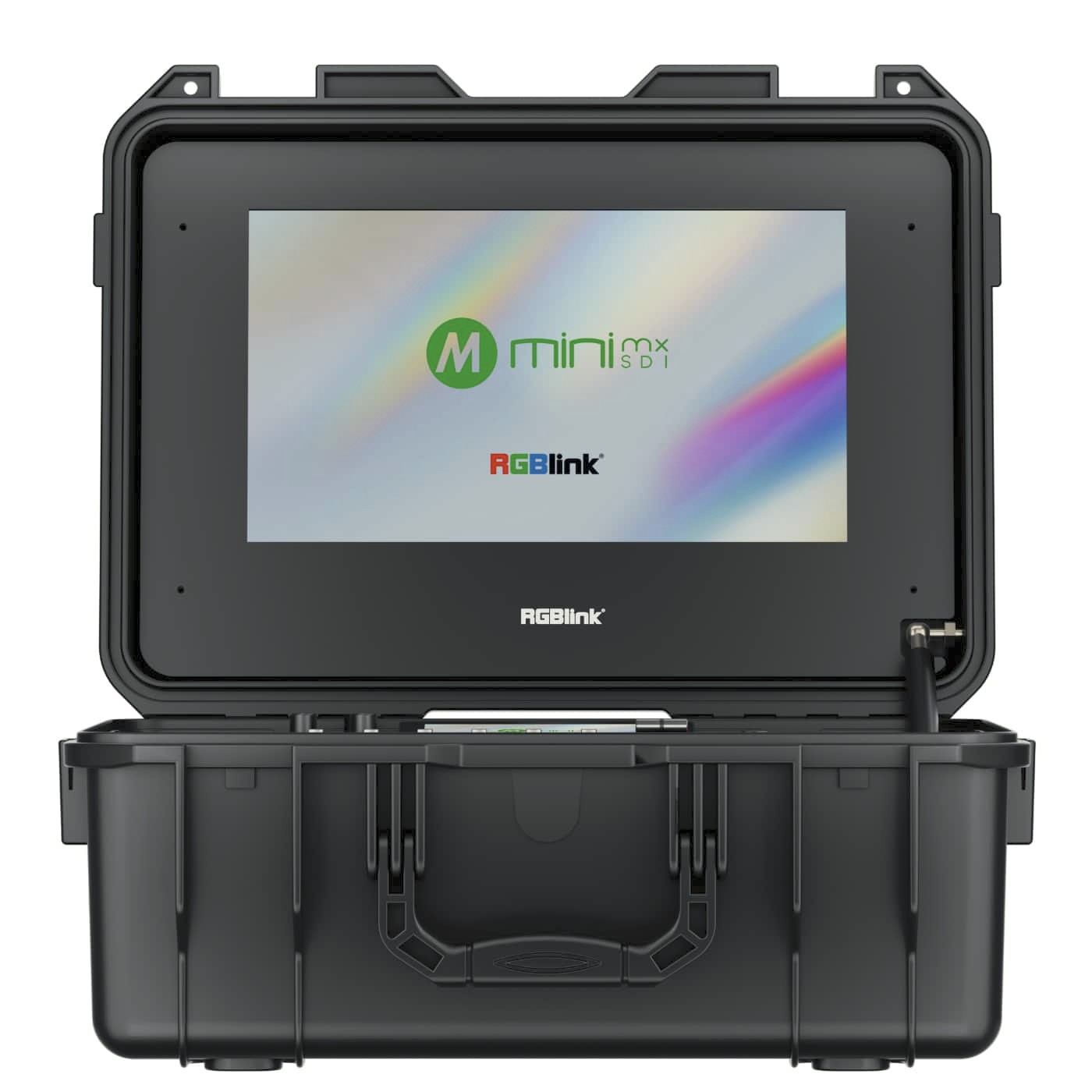

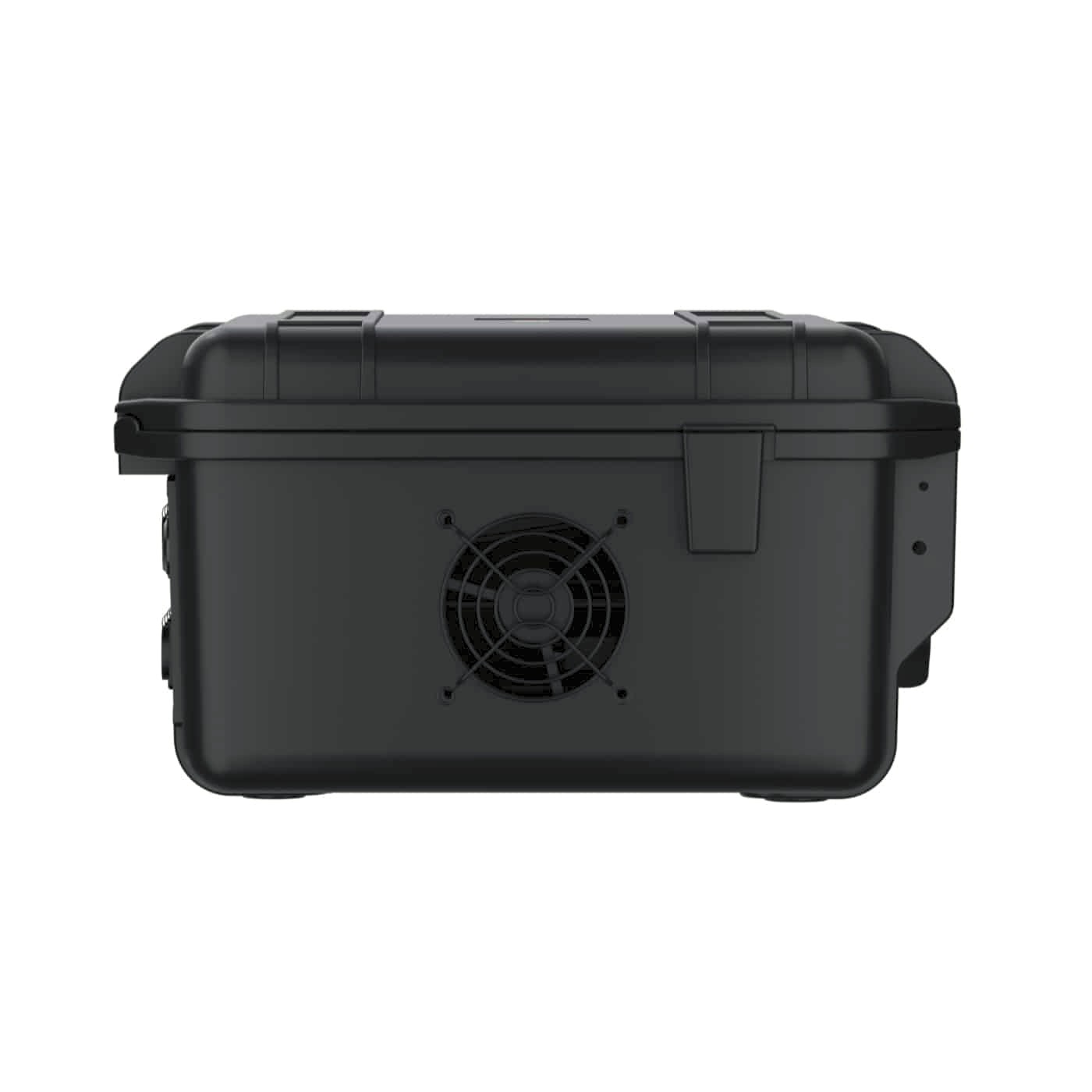

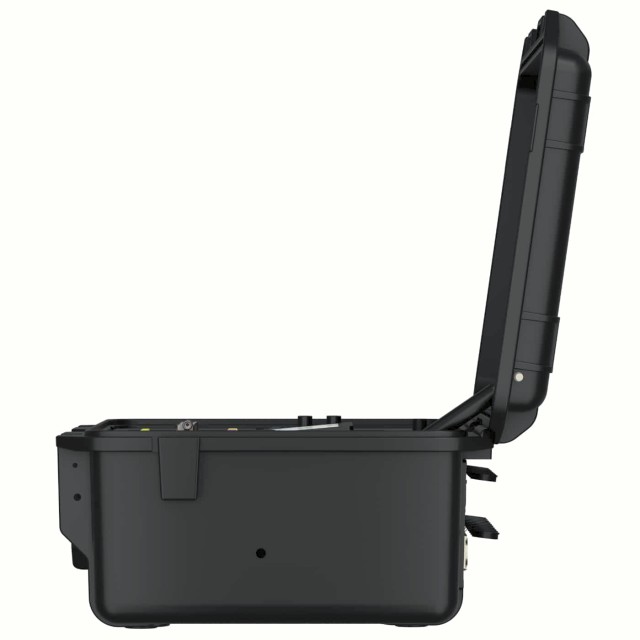

Trpežen kovček iz trdne plastike PP skriva preklopnik mini-mx SDI, v pokrovu 14″ monitor IPS z ločljivostjo 1920 × 1080 in svetilnostjo 220 cd/m² ter hidravlično oporo, ki drži pokrov odprt. Zmogljivo zračno hlajenje je namenjeno tudi uporabi na prostem; napaja se iz omrežja 100–240 V prek priključka IP65. Kovček meri 360 × 308 × 177 mm.

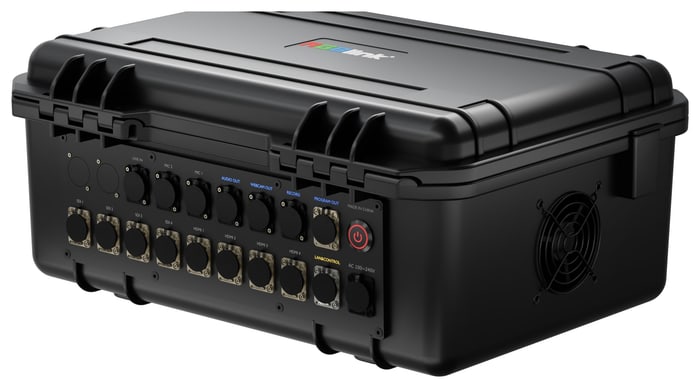

Priključki, izpeljani na bok kovčka

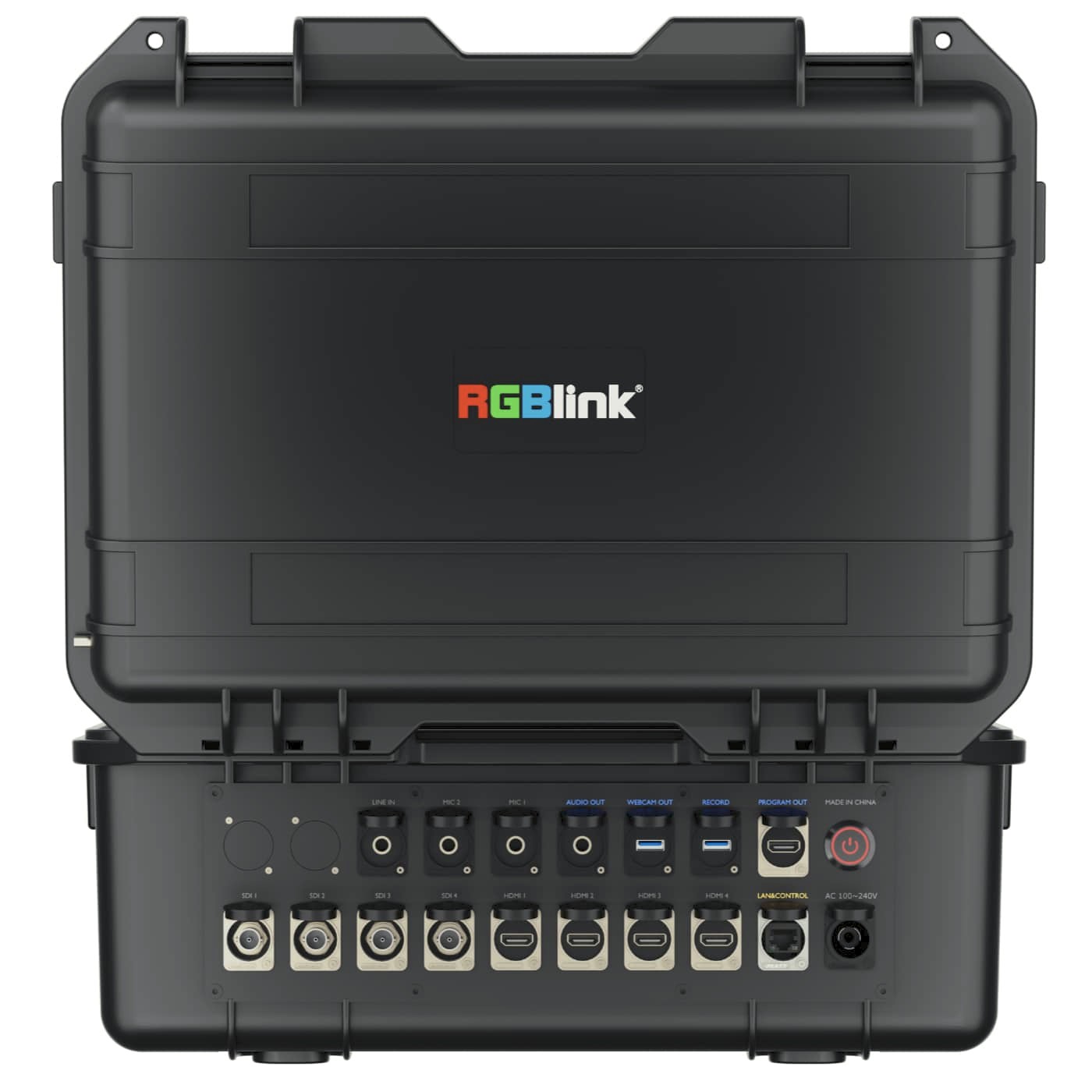

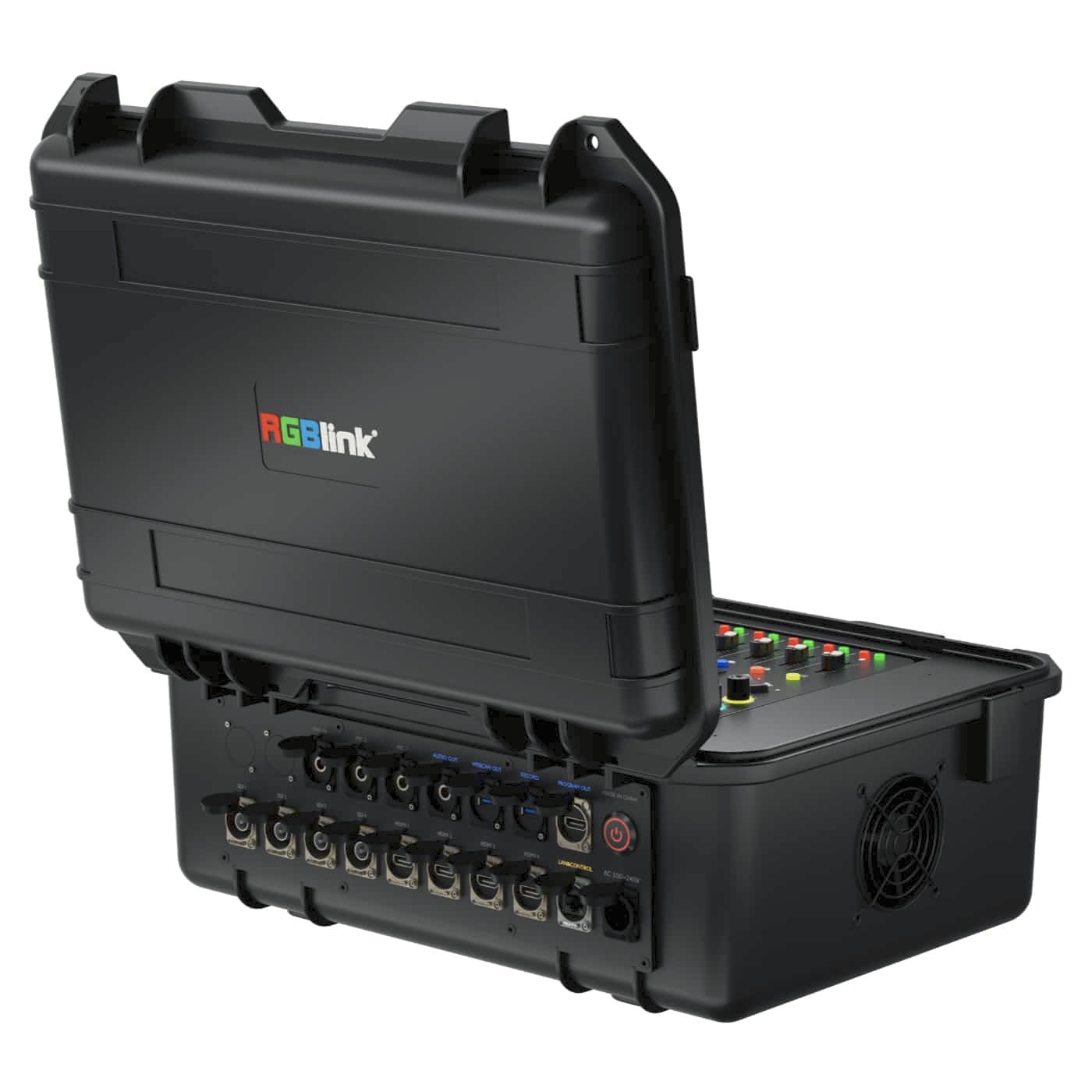

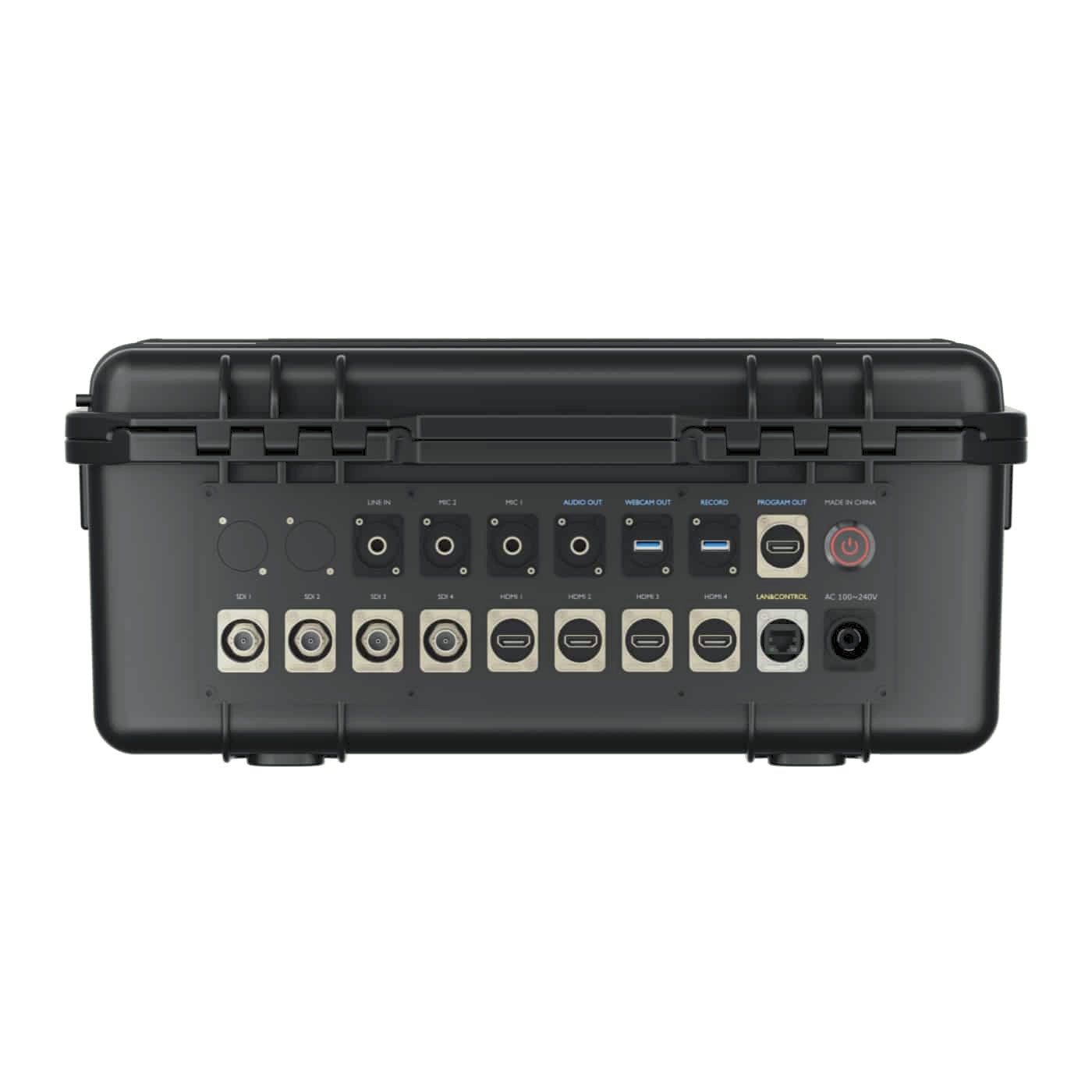

Vhodi in izhodi preklopnika so izpeljani na ploščo z robustnimi letalskimi priključki – štirje SDI, štirje HDMI, omrežje, izhod programa HDMI, snemanje, izhod spletne kamere ter zvočni vhodi in izhod. Kable tako priključite na kovček, ne da bi posegali v sam preklopnik.

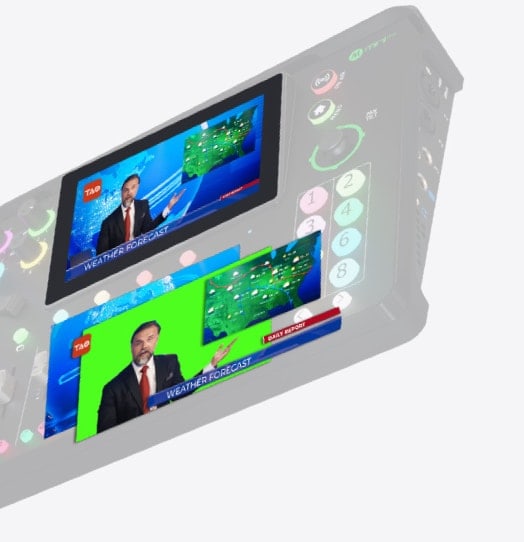

Plasti, grafika in semafor

Prizor sestavite iz dveh video plasti, slike v ozadju in grafike iz knjižnice medijev – logotipov, napisov ali slik. Dinamični besedilni napisi in semafor (scoreboard) prikažejo imena, rezultat ali čas neposredno v prenosu; sliko v sliki in razdeljen zaslon nastavite brez računalnika.

Chroma key z enim dotikom

Voditelja pred zelenim ali modrim ozadjem izrežete neposredno v preklopniku in ga postavite v navidezni studio ali pred grafiko. Nastavitve izreza se skupaj z drugimi parametri shranijo v vnaprej nastavljene prizore.

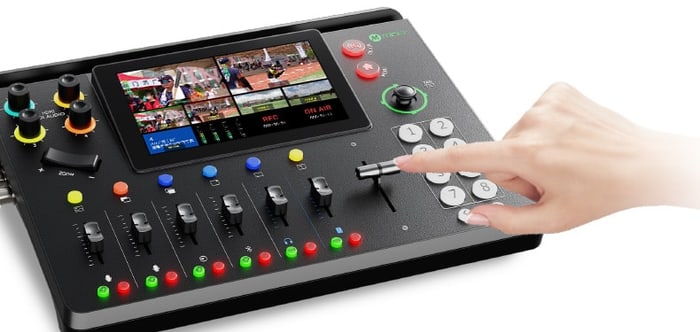

16 prizorov in 15 prehodov

Do 16 vnaprej nastavljenih prizorov shrani razporeditev plasti, vire, izrez in prednastavitve kamer PTZ; prikličete jih s tipkami na plošči ali pustite, da se samodejno menjavajo. Med predogledom in programom preklapljate z rezom, T-barom ali samodejno z enim od 15 učinkov prehoda. Funkcija VFA (slika sledi zvoku) preklaplja sliko glede na dejavni zvočni vhod.

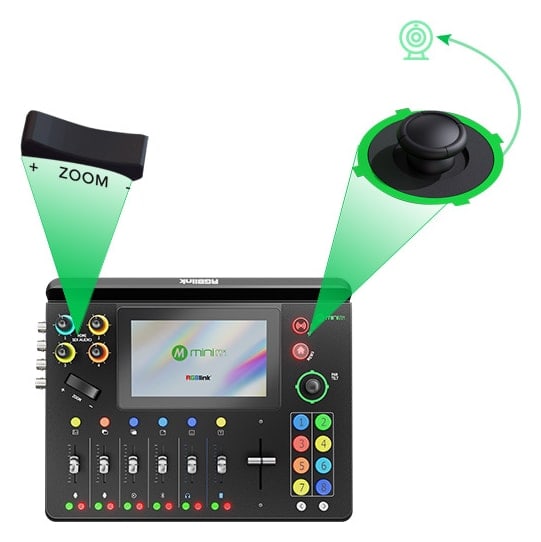

Upravljanje kamer PTZ s plošče

Joystick in stikalo za zoom upravljata kamere PTZ prek VISCA ali NDI – obračanje, nagib, zoom in izostritev, vključno s hitrostjo gibanja. Prednastavitev kamere si zapomni tudi vhod, zato preklopnik ob priklicu takoj preklopi na to kamero. Kamero NDI priključite z enim samim ethernetnim kablom za sliko in upravljanje.

Pretakanje, NDI in snemanje hkrati

Prek etherneta mini-mx SDI pretaka prek RTMP(S) na vsaj štiri platforme hkrati in obenem oddaja NDI. Z RGBlink TAO Cloud pretakate na do 32 platform in preklopnik upravljate na daljavo. Program se medtem snema v MP4 na ključek USB ali SSD do 2 TB.

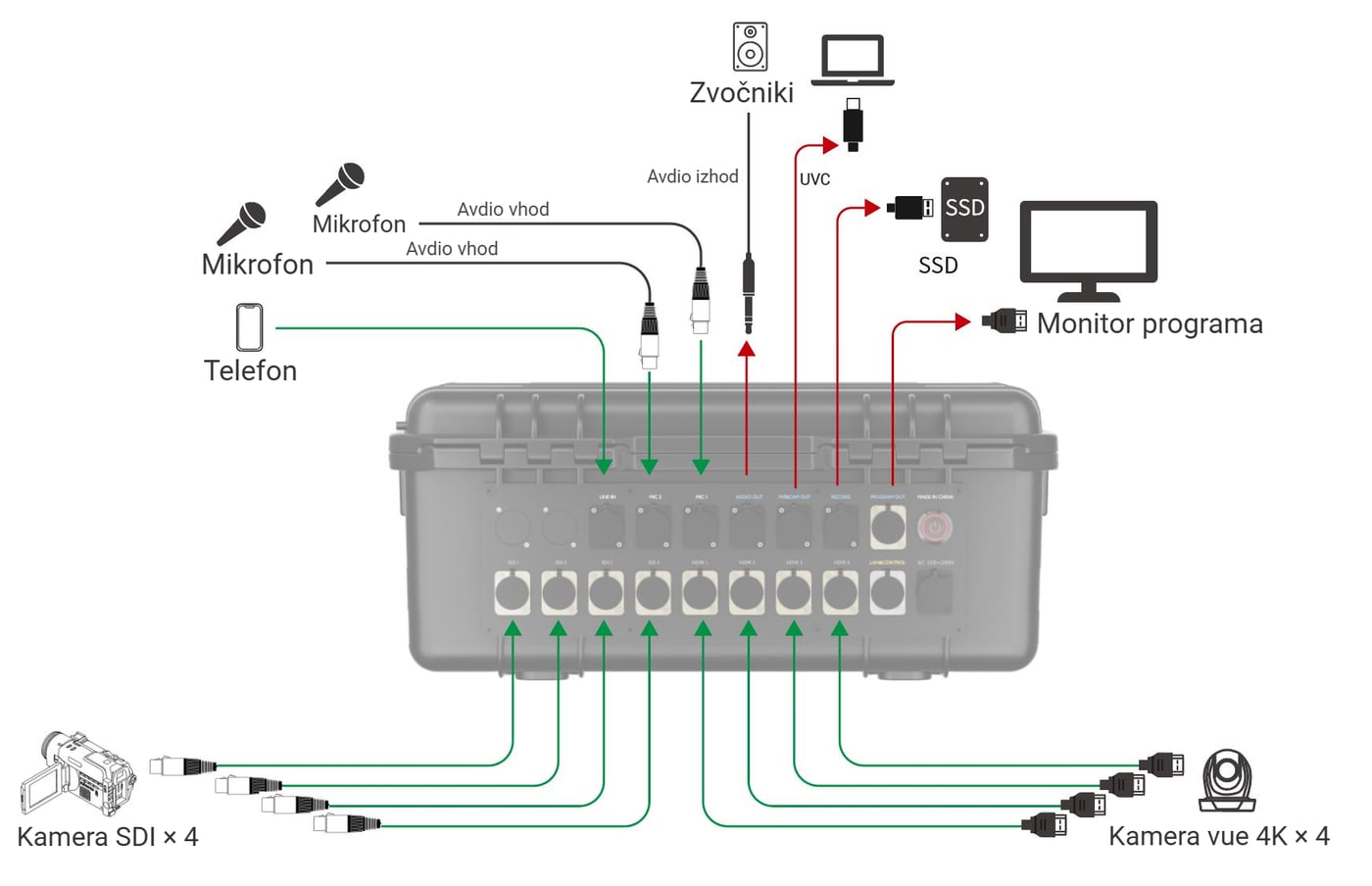

Primer vezave kovčka

Spodaj štiri kamere SDI in štiri kamere 4K prek HDMI, zgoraj mikrofoni na vhodih MIC 1 in MIC 2, telefon na linijskem vhodu in zvočniki na zvočnem izhodu. Izhod spletne kamere vodi v prenosnik, snemanje na SSD in izhod programa na monitor.

Dodatne informacije

RGBlink mini MX 4S je vsestranski vse-v-enem preklopnik za produkcijo videa, zasnovan za pretakanje v živo, oddajanje in produkcijo hibridnih dogodkov. Nahaja se v zelo trdnem kovčku iz plastike PP s hidravlično oporo pokrova in vgrajenim 14-palčnim HD IPS monitorjem ter združuje prenosljivost in robustno vzdržljivost. Enota ima skupno 10 video vhodov, vključno s 4 × HDMI 2.0, 4 × SDI, 1 × USB-C in 1 × NDI|HX2 dvosmernim vhodom, kar omogoča prilagodljivo integracijo s kamerami, računalniki in IP viri.

Preklopnik podpira upravljanje kamer PTZ prek VISCA (IP) ali NDI, kar operaterjem omogoča natančen nadzor nad več kamerami. Zaslon na dotik 5,5″ omogoča intuitiven vizualni nadzor, izhod USB-C pa neposredno pretakanje v formatu spletne kamere UVC. Vgrajeno snemanje prek USB-C podpira format MP4 za lokalno snemanje.

Profesionalna avdio integracija vključuje LINE IN, dvojni MIC IN in avdio OUT priključke, z vgrajenim avdio mešalnikom in učinkom za mešanje in sinhronizacijo v živo. mini-mx-4S ponuja tudi chroma keying, večplastno sestavo videa, slike v sliki in do 16 vnaprej nastavljenih prizorov za nemoten potek produkcije. Pretakanje RTMP(s) omogoča do štiri hkratne izhodne platforme, s podporo TAO Cloud in Web App za daljinsko upravljanje.

Dodatne funkcije vključujejo zračno hlajenje za zanesljivo delovanje na prostem in profesionalne letalske priključke za visokokakovosten signal. Prenosni mini-mx-4S ponuja popolno, profesionalno produkcijsko rešitev v enem samem kovčku.

Ključne značilnosti:

• 10-kanalno preklapljanje videa: 4 × HDMI 2.0, 4 × SDI, 1 × USB-C, 1 × NDI|HX2
• Izhod programa HDMI, večpogled na vgrajenem 14″ monitorju
• USB-C UVC izhod za neposredno pretakanje in uporabo spletne kamere
• Vgrajeno snemanje MP4 prek USB-C (FAT32 / exFAT)
• Vgrajeno upravljanje PTZ kamere (VISCA prek IP, NDI)
• Zaslon na dotik 5,5″
• 14-palčni vgrajeni HD IPS monitor
• RTMP(s) pretakanje na do 4 platforme hkrati
• Avdio mešalnik z LINE/MIC vhodi in izhodi
• Večplastna video kompozicija, PIP, chroma key, 15 prehodov, prednastavitve
• Kovček iz plastike PP z zračnim hlajenjem in hidravlično oporo
