RGBlink mini-mx SDI

RGBlink mini-mx SDI je kompakten, profesionalni 10-kanalni video preklopnik, zasnovan za pretakanje v živo, oddajanje in produkcijo dogodkov. S štirimi vhodi HDMI 2.0, štirimi vhodi 3G-SDI, NDI|HX2, USB-C UVC, vgrajenim upravljanjem PTZ, chroma key, dinamičnimi napisi ter hkratnim pretakanjem in snemanjem ponuja zmogljive produkcijske funkcije v prenosni obliki.

mini-mx SDI je režijski pult, ki gre v eno torbo – za studie, konference, predavanja in športne prenose. Na eni plošči združuje preklopnik z desetimi vhodi, osemkanalno mešanje zvoka, upravljanje kamer PTZ, snemanje in pretakanje, zato prenos zmore tudi en sam operater.

Deset priključkov, osem zvočnih kanalov

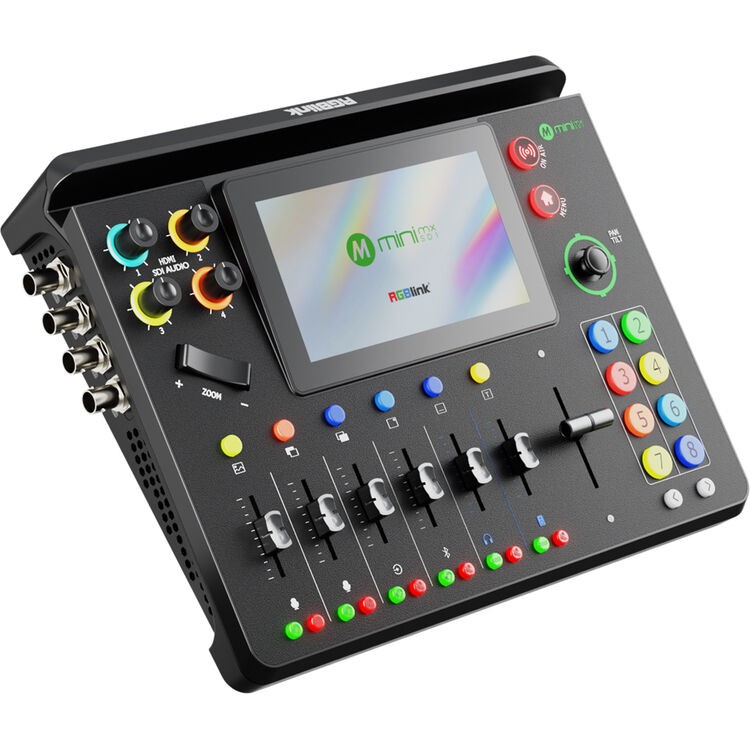

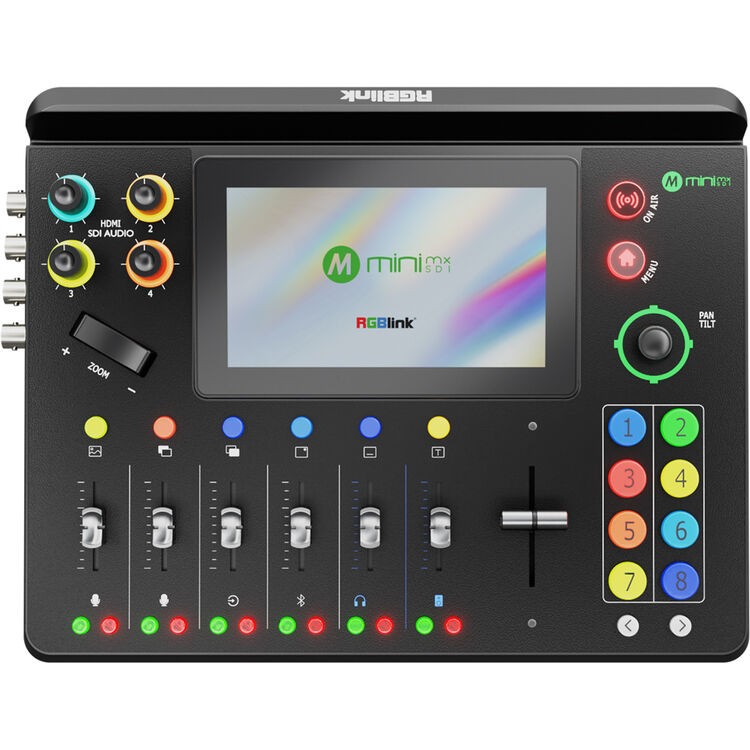

mini-mx SDI sprejme štiri vire HDMI 2.0 do 4K60, štiri kamere 3G-SDI, kamero USB (UVC) in dvosmerni NDI | HX2, iz katerih sestavite šest vhodnih kanalov. Zaslon na dotik 5,5″, šest drsnikov, T-bar in joystick so na eni plošči 291 × 223 × 71 mm; napaja se prek USB-C PD (12 V / 3,3 A, največ 40 W).

HDMI in 3G-SDI za profesionalne kamere

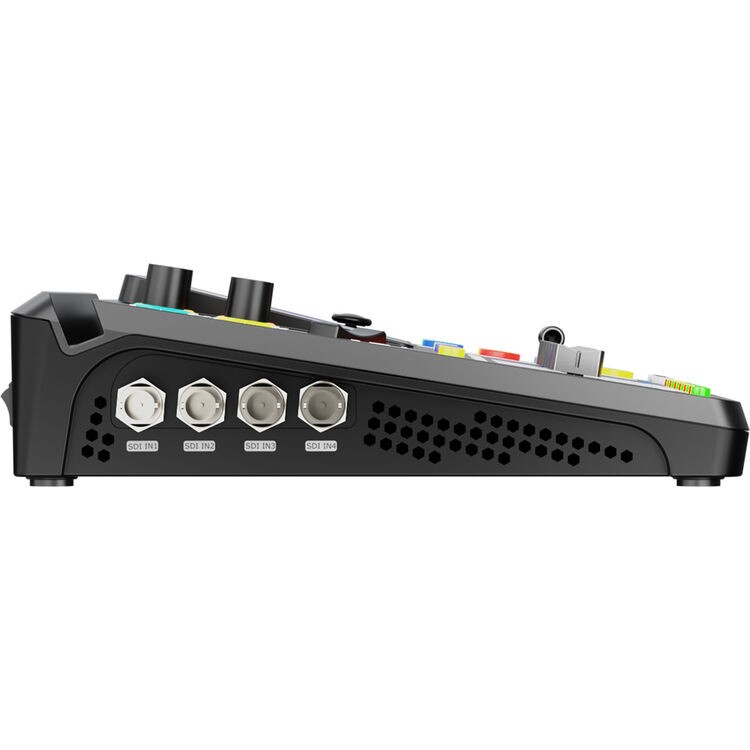

Štirje vhodi 3G-SDI (do 1080p60) pripeljejo signal oddajnih kamer tudi na večjo razdaljo, štirje vhodi HDMI 2.0 sprejmejo do 4096 × 2160p60. Šest kanalov dopolnite s kamero USB ali napravo RGBlink AI mini prek UVC in virom NDI iz lokalnega omrežja; ethernet z licenco NDI hkrati sprejema in oddaja.

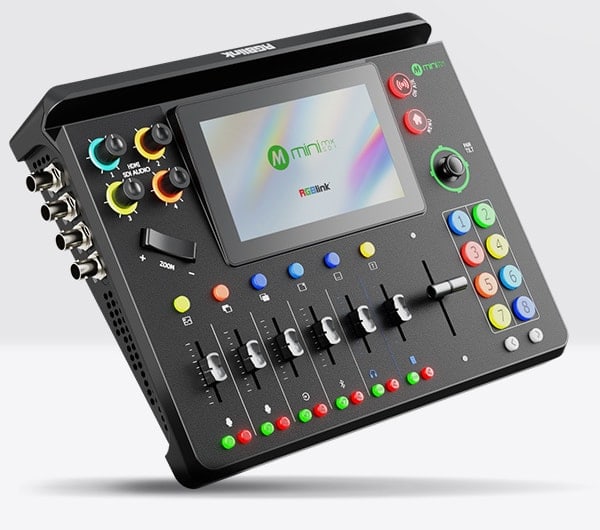

Zaslon na dotik in dva izhoda HDMI

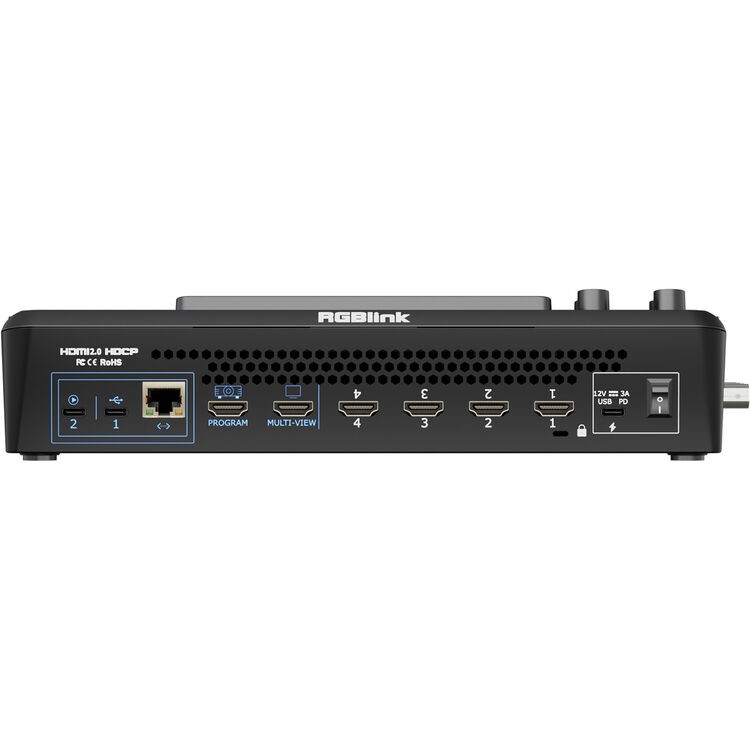

Zaslon na dotik 5,5″ služi za upravljanje menija in kot večpogled vseh vhodov. Dva ločena izhoda HDMI pošiljata na monitorje večpogled, program ali preskusno sliko v ločljivosti do 1080p60. Izhod USB 3.0 računalnik prepozna kot spletno kamero (YUY2/MJPEG), zato program pošljete neposredno v OBS, Zoom ali vMix.

Mešanje osmih zvočnih kanalov

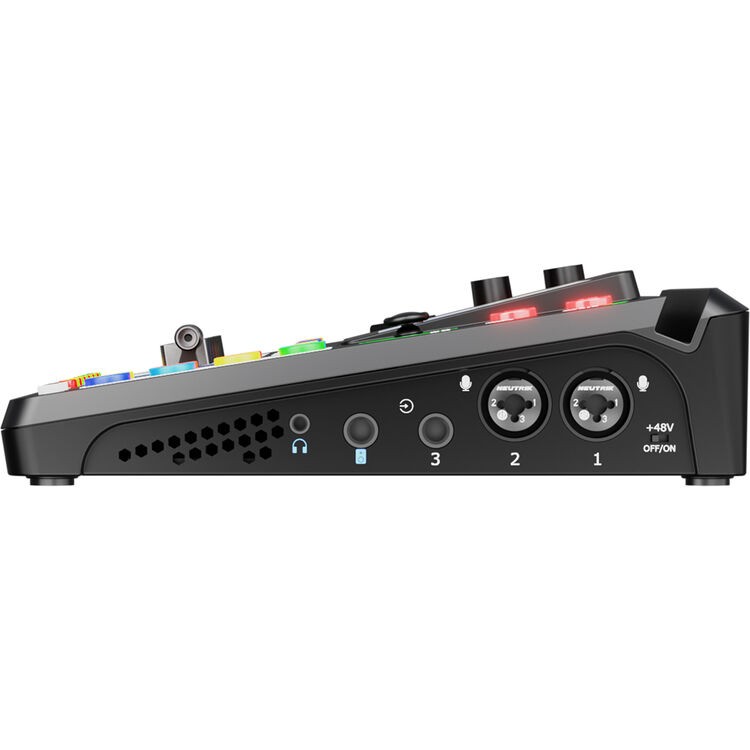

Dva kombinirana vhoda XLR/jack 6,35 mm za mikrofone (MIC 1 s fantomskim napajanjem 48 V), linijski vhod 6,35 mm, zvok prek Bluetootha in zvok, vdelan v vhodih HDMI in SDI – skupaj do osem kanalov. Za mikrofone so na voljo odpravljanje šuma, izenačevalnik, odmev, reverb in zlivanje glasu, linijski vhod pa lahko zakasnite do 8 sličic. Izhoda: jack 6,35 mm in 3,5 mm.

Plasti, grafika in semafor

Prizor sestavite iz dveh video plasti, slike v ozadju in grafike iz knjižnice medijev – logotipov, napisov ali slik. Dinamični besedilni napisi in semafor (scoreboard) prikažejo imena, rezultat ali čas neposredno v prenosu; sliko v sliki in razdeljen zaslon nastavite brez računalnika.

Chroma key z enim dotikom

Voditelja pred zelenim ali modrim ozadjem izrežete neposredno v preklopniku in ga postavite v navidezni studio ali pred grafiko. Nastavitve izreza se skupaj z drugimi parametri shranijo v vnaprej nastavljene prizore.

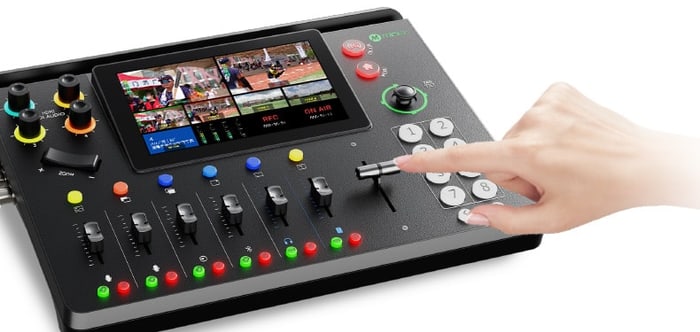

16 prizorov in 15 prehodov

Do 16 vnaprej nastavljenih prizorov shrani razporeditev plasti, vire, izrez in prednastavitve kamer PTZ; prikličete jih s tipkami na plošči ali pustite, da se samodejno menjavajo. Med predogledom in programom preklapljate z rezom, T-barom ali samodejno z enim od 15 učinkov prehoda. Funkcija VFA (slika sledi zvoku) preklaplja sliko glede na dejavni zvočni vhod.

Upravljanje kamer PTZ s plošče

Joystick in stikalo za zoom upravljata kamere PTZ prek VISCA ali NDI – obračanje, nagib, zoom in izostritev, vključno s hitrostjo gibanja. Prednastavitev kamere si zapomni tudi vhod, zato preklopnik ob priklicu takoj preklopi na to kamero. Kamero NDI priključite z enim samim ethernetnim kablom za sliko in upravljanje.

Pretakanje, NDI in snemanje hkrati

Prek etherneta mini-mx SDI pretaka prek RTMP(S) na vsaj štiri platforme hkrati in obenem oddaja NDI. Z RGBlink TAO Cloud pretakate na do 32 platform in preklopnik upravljate na daljavo. Program se medtem snema v MP4 na ključek USB ali SSD do 2 TB.

Pokončni format za telefone

Z enim preklopom spremenite izhod iz ležečega v pokončni format, zato pretok za družbena omrežja zapolni celoten zaslon telefona.

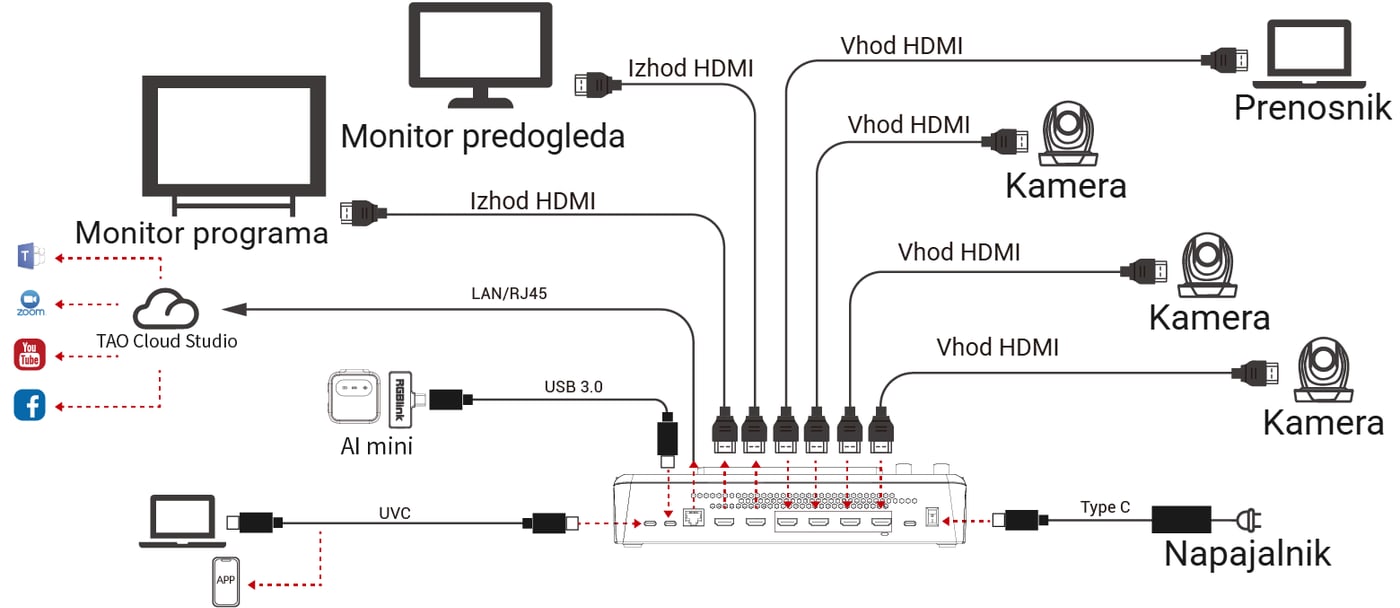

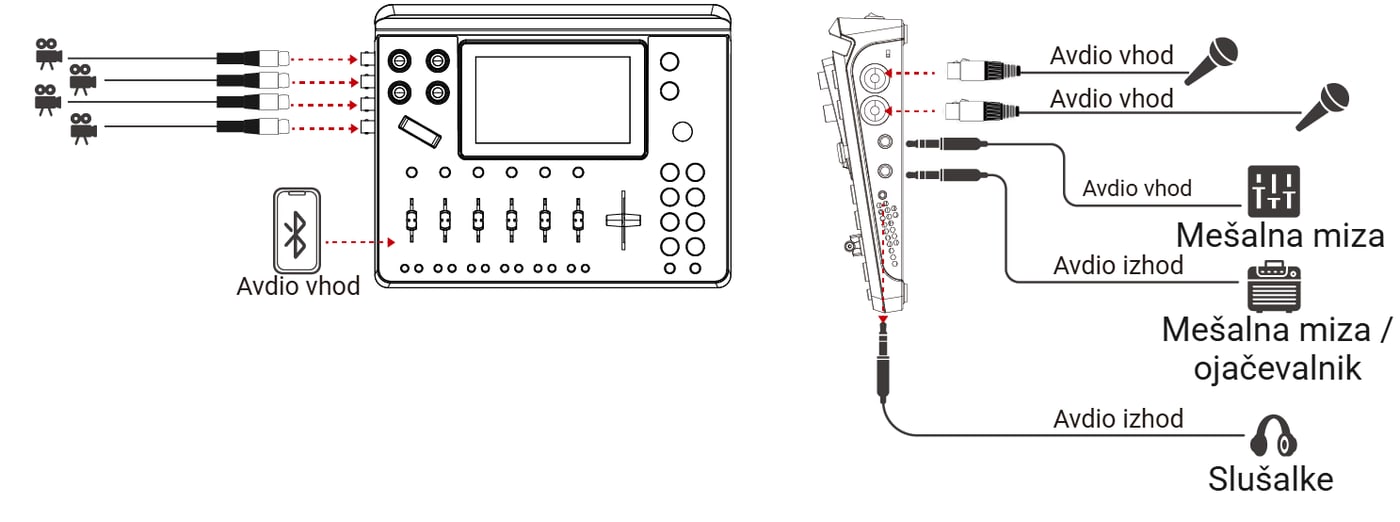

Primer vezave

Zgoraj slikovni del: štirje viri HDMI, monitor predogleda in monitor programa, omrežje s TAO Cloud, RGBlink AI mini na priključku USB 3.0 ter računalnik ali telefon prek UVC. Spodaj štiri kamere SDI, zvok prek Bluetootha, mikrofoni, mešalna miza, ojačevalnik in slušalke.

Dodatne informacije

RGBlink mini-mx SDI je vsestranski vse-v-enem preklopnik za produkcijo videa, zasnovan za zahtevna okolja v živo, kot so studii, športni dogodki, verski obredi, izobraževanje in poslovni dogodki. Podpira skupno 10 vhodov – vključno s 4× HDMI 2.0, 4× 3G-SDI, NDI|HX2 prek Etherneta in USB-C UVC – in omogoča nemoteno integracijo kamer, predvajalnikov medijev in oddaljenih IP virov.

5,5-palčni barvni LCD-zaslon omogoča spremljanje vseh vhodov in izhodov v realnem času, taktilna kontrolna površina s podsvetljenimi gumbi, ročaji, joystickom in T-barom pa omogoča hitro in zanesljivo delovanje. Integrirano upravljanje PTZ-kamere prek VISCA in NDI|HX2 podpira do štiri kamere neposredno iz preklopnika, kar odpravlja potrebo po zunanjih krmilnikih.

Mini-mx SDI odlikuje delovanje v živo s pretakanjem prek USB-C UVC izhoda za neposredno povezavo s programsko opremo za konference in pretakanje, NDI|HX2 in IP pretakanje ter integracijo TAO Cloud za oddaljeno pretakanje v oblaku na do 32 platform. Podpira tudi hkratno lokalno snemanje in pretakanje, snemanje do 100 ur videa 1080p na zunanji USB-C pomnilnik.

Napredna orodja za produkcijo vključujejo chroma key, dve video plasti, grafične in logotipne prekrivne plasti, dinamične prekrivne plasti za besedilo in rezultatno tablo, VFA (Video Follows Audio) in več prehodnih učinkov DVE. Celovita podpora za avdio z mikrofonom, linijo in vgrajenim avdio, fantomskim napajanjem, nadzorom zamika in mešanjem v živo zagotavlja zvok v kakovosti, primerljivi z radiodifuzijo.

Prenosen, robusten in bogat z funkcijami, RGBlink mini-mx SDI je popoln center za produkcijo v živo, ki zmanjšuje kompleksnost sistema in hkrati zagotavlja profesionalne rezultate.

Ključne značilnosti:

• 10-kanalni video preklopnik: 4× HDMI 2.0, 4× 3G-SDI, NDI|HX2, USB-C UVC
• Vgrajen 5,5-palčni barvni LCD-zaslon za spremljanje
• Vgrajen nadzor PTZ kamere (VISCA & NDI|HX2)
• USB-C UVC izhod za pretakanje in snemanje
• Dvojni USB-C izhodi za hkratno snemanje in pretakanje
• Podpora za NDI|HX2, IP pretakanje in TAO Cloud
• Chroma key, dinamični tekst in prekrivanje rezultatov
• Funkcija VFA (Video Follows Audio)
• Dve video plasti + prekrivanje ozadja in grafike
• 16 prednastavitev prizorov z možnostjo ponovnega priklica
• Profesionalno mešanje zvoka s fantomskim napajanjem
