RGBlink MSP 318N HDMI 2.0 to Fiber Extender

RGBlink MSP 318N je komplet oddajnika in sprejemnika, ki po optičnem vlaknu prenese HDMI 2.0 do 4K pri 60 Hz v RGB 4:4:4 (18 Gb/s) s HDR. Module SFP+ izberete glede na povezavo – enorodovno do 10 km, večrodovno do 300 m – in se naročajo posebej. Oddajnik ima prehodni izhod HDMI in vdelavo zvoka, sprejemnik izhod zvoka; vlakno prenaša tudi dvosmerni IR in RS-232.

Ko je zaslon daleč ali povezava poteka skozi okolje z motnjami, signal HDMI 2.0 prevzame optično vlakno. Pri viru ostane predogled prek prehodnega izhoda, pri zaslonu izveden zvok in krmiljenje obeh strani.

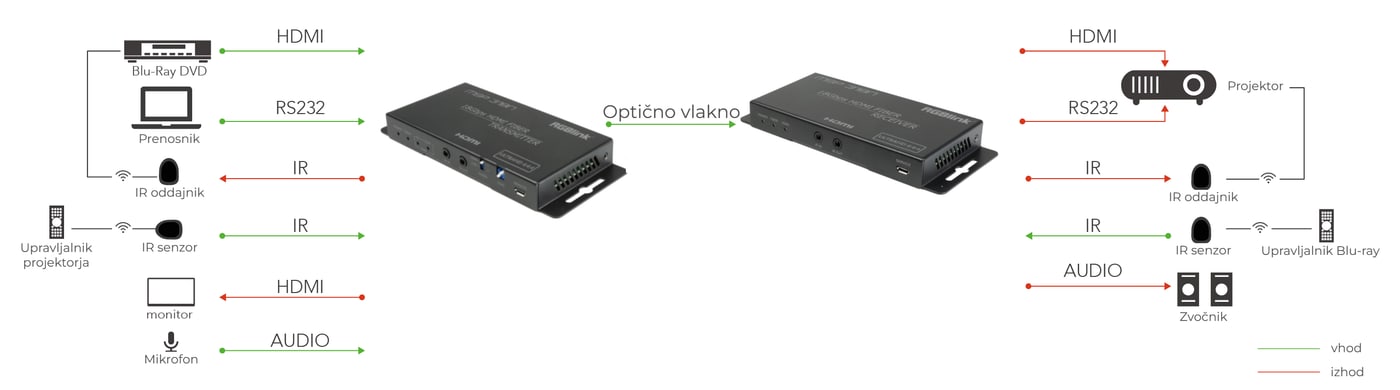

Povezava

Oddajnik sprejme HDMI z vira (Blu-ray, prenosnik) in zvok iz mikrofona, na prehodni izhod HDMI poveže monitor in po optičnem vlaknu pošlje signal v sprejemnik. Ta izvede HDMI na projektor in zvok v zvočnike; kabli IR in vrata RS-232 omogočajo krmiljenje naprav na obeh koncih.

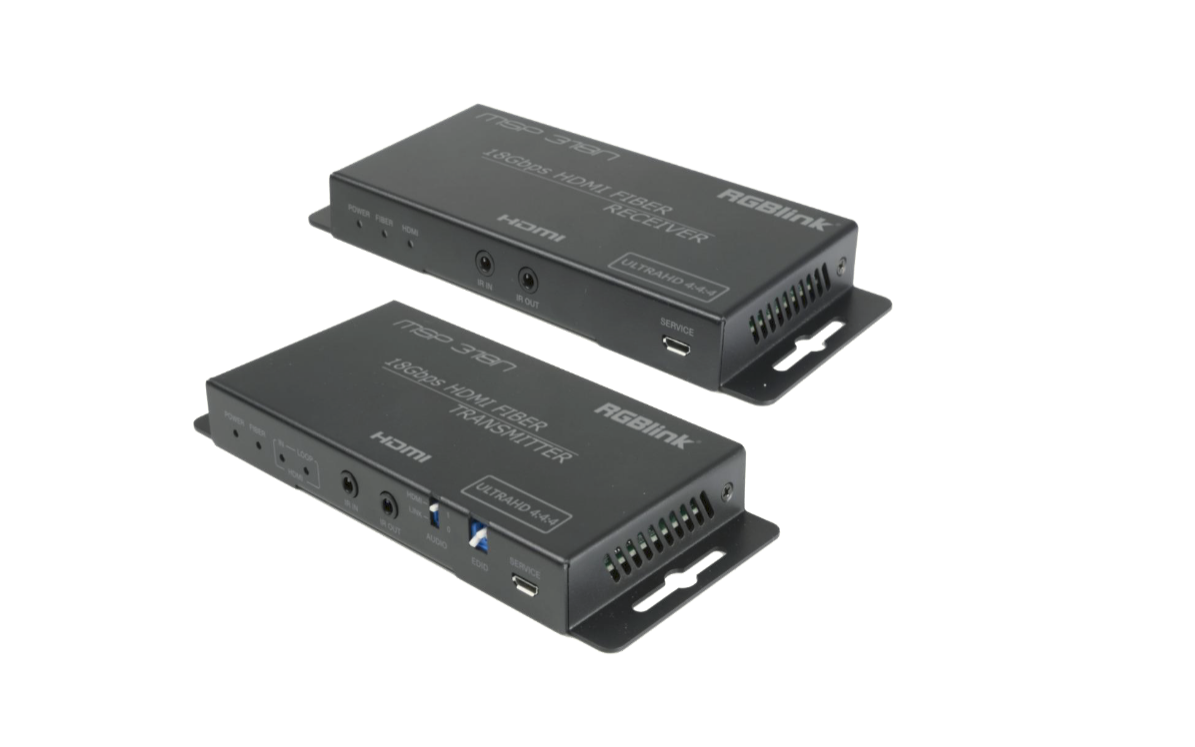

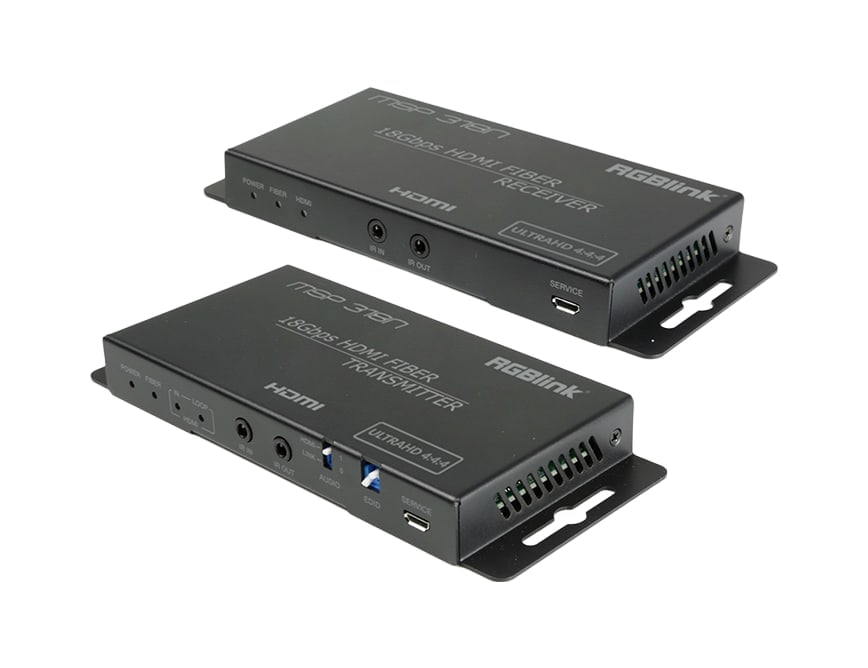

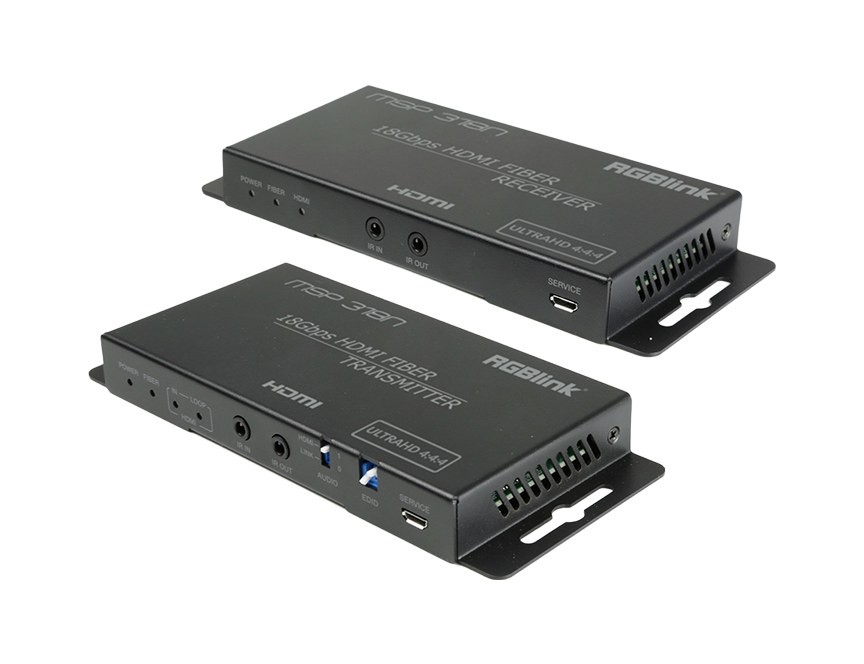

Oddajnik in sprejemnik

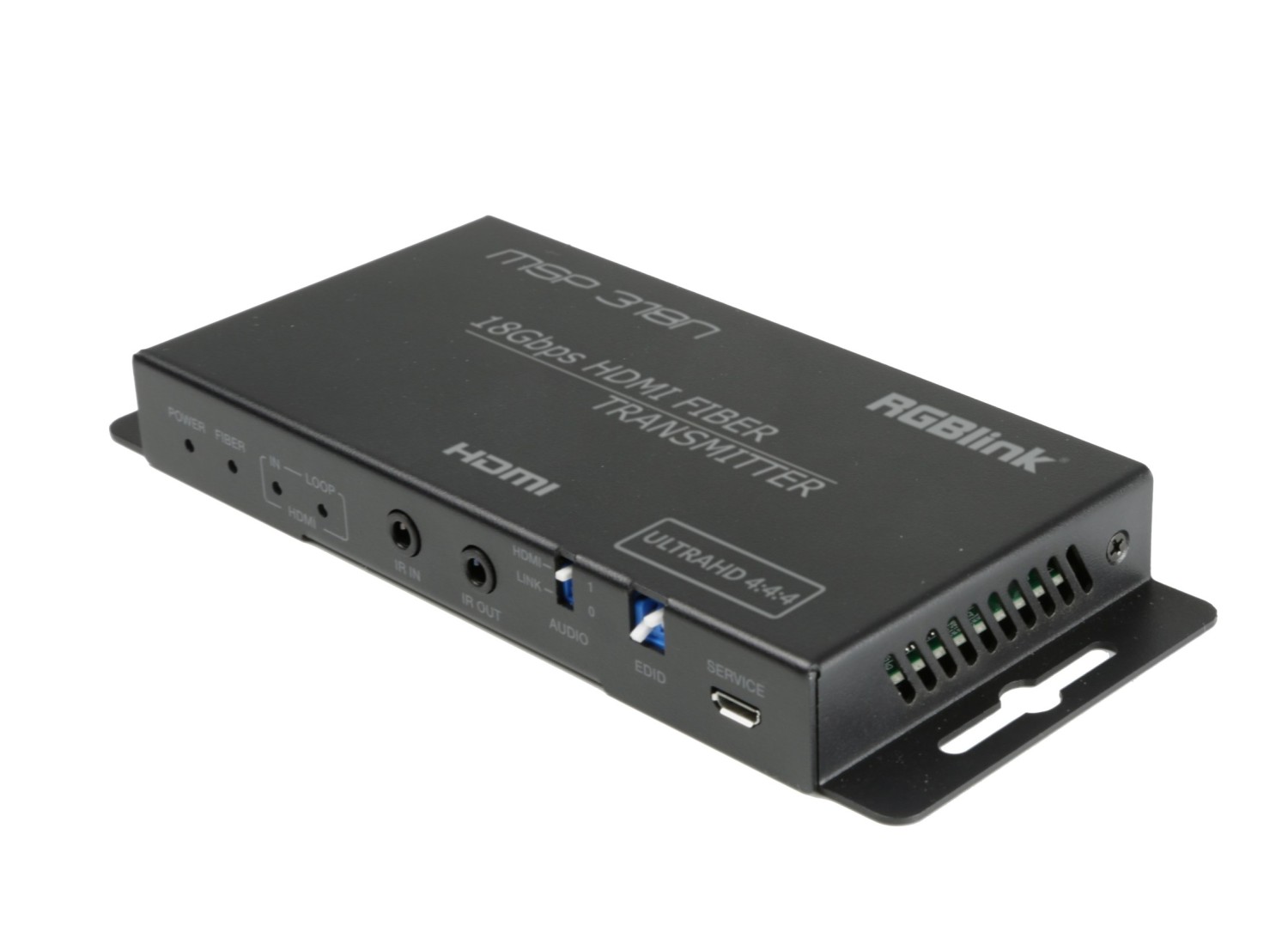

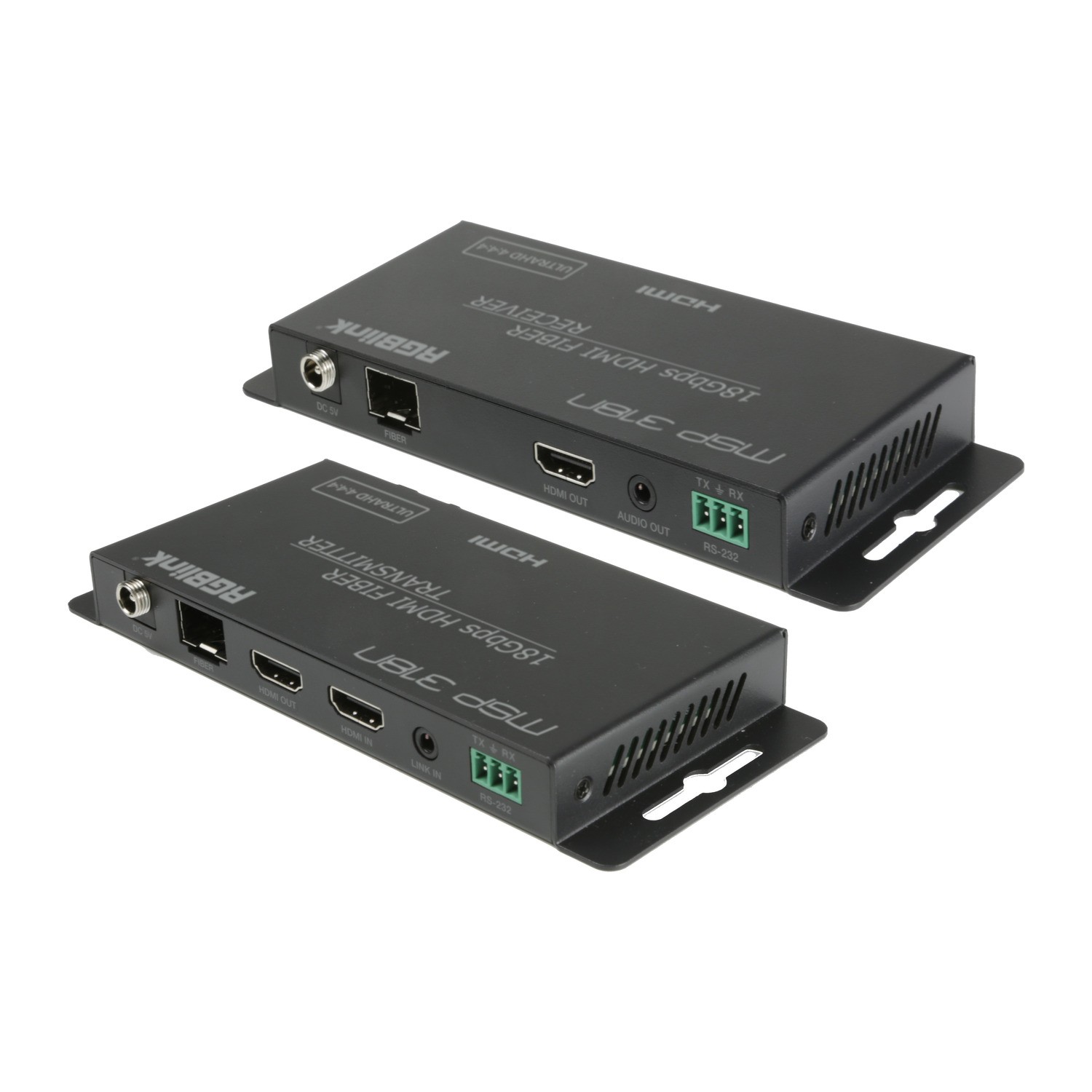

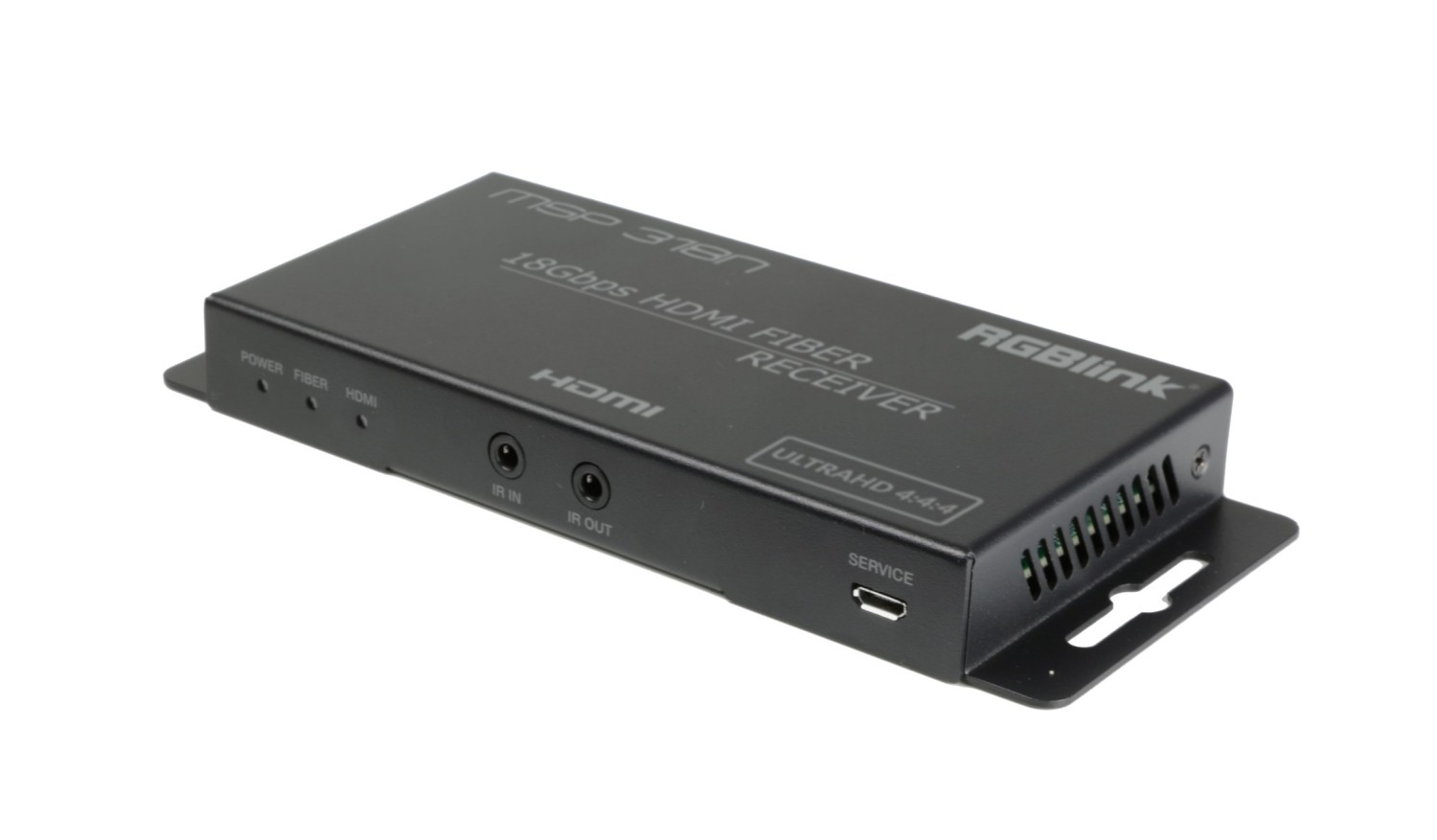

Oddajnik ima vhod HDMI 2.0, prehodni izhod HDMI, zvočni vhod (3,5 mm), vrata RS-232 (Phoenix 3,81 mm), vhod in izhod IR ter režo SFP+ z dvema priključkoma LC. Sprejemnik ima režo SFP+, izhod HDMI 2.0, zvočni izhod, RS-232 in IR. EDID se nastavlja s stikali DIP.

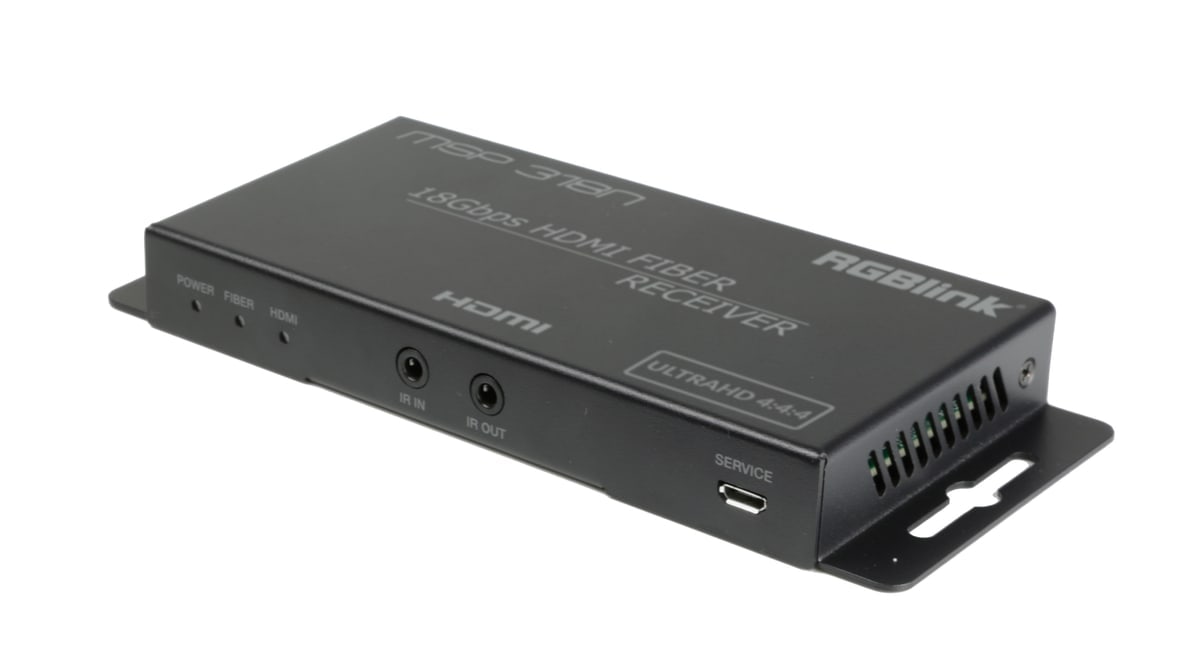

Slika, zvok in krmiljenje

Barvni prostor RGB, YCbCr 4:4:4 / 4:2:2 in YUV 4:2:0, barvna globina 8/10/12 bitov pri 1080p60 in 8 bitov pri 4K60, podpora HDR in 3D. Prenaša zvok LPCM 2/5.1/7.1, Dolby TrueHD, DTS-HD Master Audio in DSD. IR deluje v pasu 20–60 kHz, RS-232 s hitrostjo 4800–115 200 Bd.

Dodatne informacije

RGBlink MSP 318N je visoko zmogljiv sistem za podaljšanje HDMI 2.0 optičnega kabla, ki ga sestavljata oddajnik in sprejemnik, zasnovan za profesionalne AV, oddajne in kontrolne sobe. Podpira signale HDMI 2.0 s polno pasovno širino do 18 Gbps, kar omogoča 4K@60Hz RGB 4:4:4 8-bitni video s HDR in 3D formati. Skladnost s standardoma HDMI 2.0b in HDCP 2.2 zagotavlja združljivost z modernimi HDMI viri in zasloni.

MSP 318N uporablja zunanje SFP+ optične module (naroči se ločeno) za podporo enomodnega in večmodnega optičnega prenosa, kar omogoča razdalje do 10 km prek enomodnega optičnega kabla ali 300 m prek večmodnega optičnega kabla. Oddajnik ima prehodni izhod HDMI in vdelavo zvoka prek 3,5-mm vhoda, medtem ko sprejemnik podpira izvlekanje zvoka prek 3,5-mm izhoda. Upravljanje EDID se izvaja prek DIP stikal za brezhibno združljivost virov.

Dodatne profesionalne funkcije vključujejo dvosmerno IR-upravljanje, RS-232-prehod za integracijo upravljanja naprav in podporo za široko paleto video ločljivosti, barvnih prostorov in avdio formatov. Kompakten, lahek in energetsko učinkovit MSP 318N je idealen za konferenčne sobe, oddajne objekte, digitalno označevanje, kontrolne centre in distribucijo HDMI-signala na dolge razdalje.

Ključne lastnosti

• Podpira 4K@60Hz (18Gbps) RGB 4:4:4 z HDR
• Skladnost s HDMI 2.0b in HDCP 2.2
• Podpira zunanje SFP+ optične module (opcijsko)
• Prenosna razdalja: do 10 km (enomodalni) ali 300 m (večmodalni)
• Podpira formate HDR in 3D
• Dvosmerno IR upravljanje in RS-232 prehod
• Upravljanje EDID prek DIP stikala
• Prehodni izhod HDMI in vdelava zvoka na oddajniku
• Izločanje zvoka na sprejemniku
