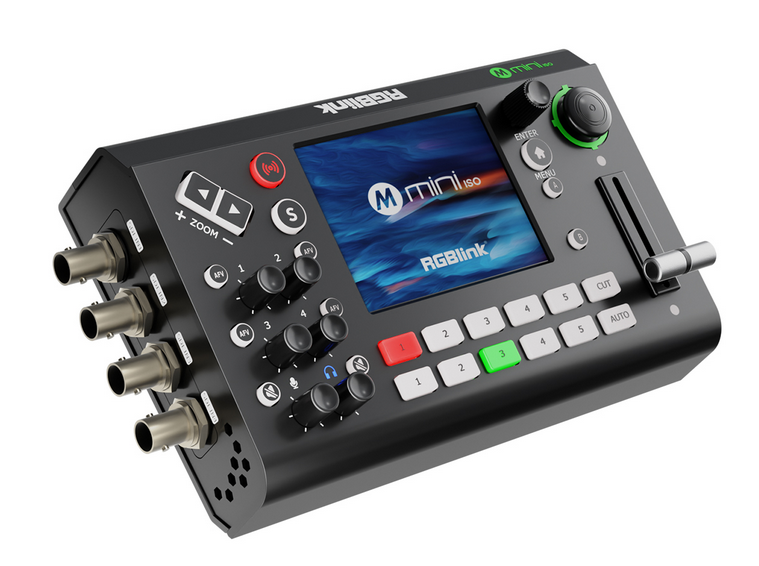

RGBLink mini-ISO

RGBLink mini-ISO je prenosen in vsestranski video preklopnik, ki združuje štiri vhode SDI in HDMI, predogled v realnem času, upravljanje kamere PTZ in podporo za več platform za pretakanje za profesionalno video produkcijo. Program snema na ključek USB, pretaka na do štiri platforme in ga računalnik prepozna kot spletno kamero.

mini-ISO gre v dlan, pa vendar obvlada štiri kamere SDI, štiri vire HDMI in omrežni NDI. Primeren je za manjše prenose, predavanja, bogoslužja in koncerte, kjer ena oseba preklaplja sliko, meša zvok in hkrati pretaka.

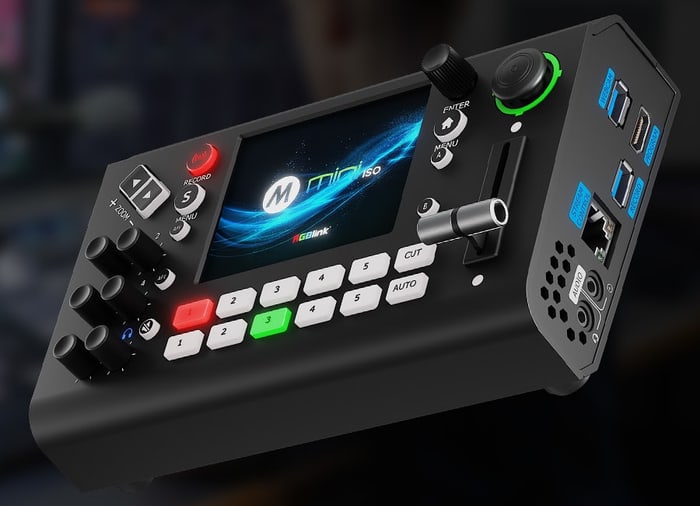

Deset vhodov v preklopniku za na dlan

mini-ISO meri le 197 × 113 × 60 mm in tehta 0,6 kg, pa vendar sprejme štiri vire HDMI 2.0 do 4K60, štiri kamere SDI, kamero USB (UVC) in vir NDI iz omrežja; iz njih v živo preklaplja pet kanalov. Napaja se prek USB-C PD (12 V / 2,5 A), zato gre v nahrbtnik ali na mizico ob kameri.

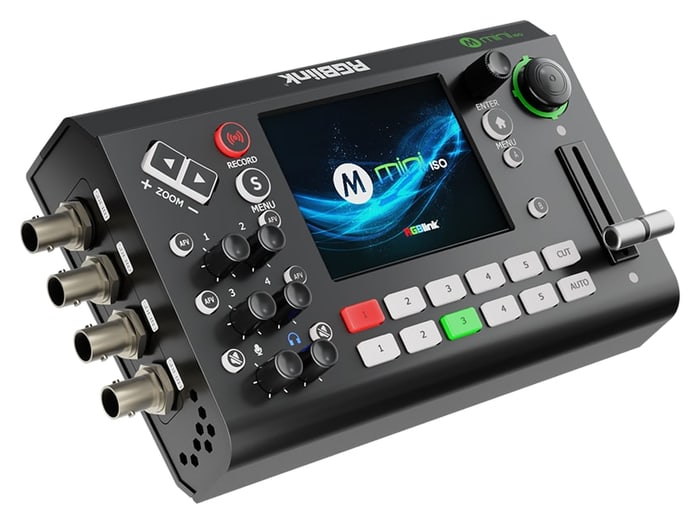

Štirje kanali HDMI ali SDI

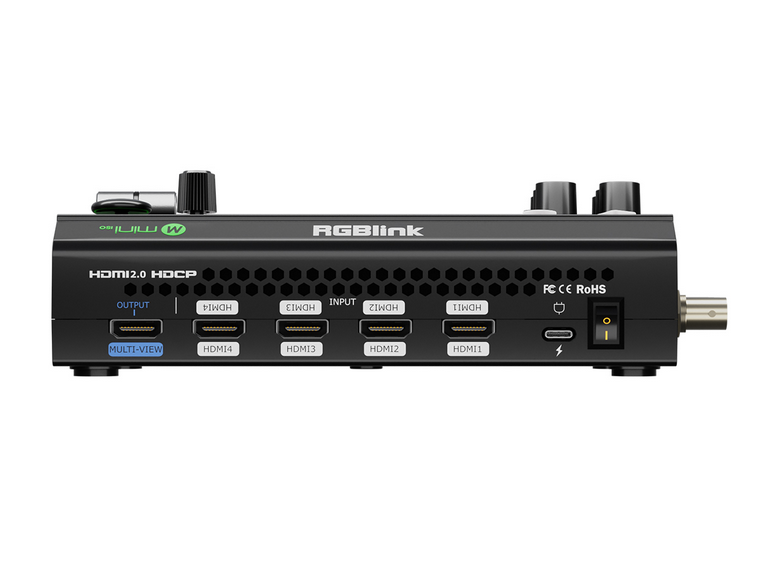

Vsak od štirih vhodnih kanalov sprejme bodisi HDMI 2.0 (do 4096 × 2160p60, HDCP 1.4) bodisi SDI (do 1080p60); peti kanal pripada kameri USB prek UVC (1080p60) ali viru NDI | HX2 iz omrežja. Dva izhoda HDMI 1.3 pošiljata na monitorje večpogled, program ali preskusno sliko, program pa lahko v omrežje oddajate tudi kot NDI.

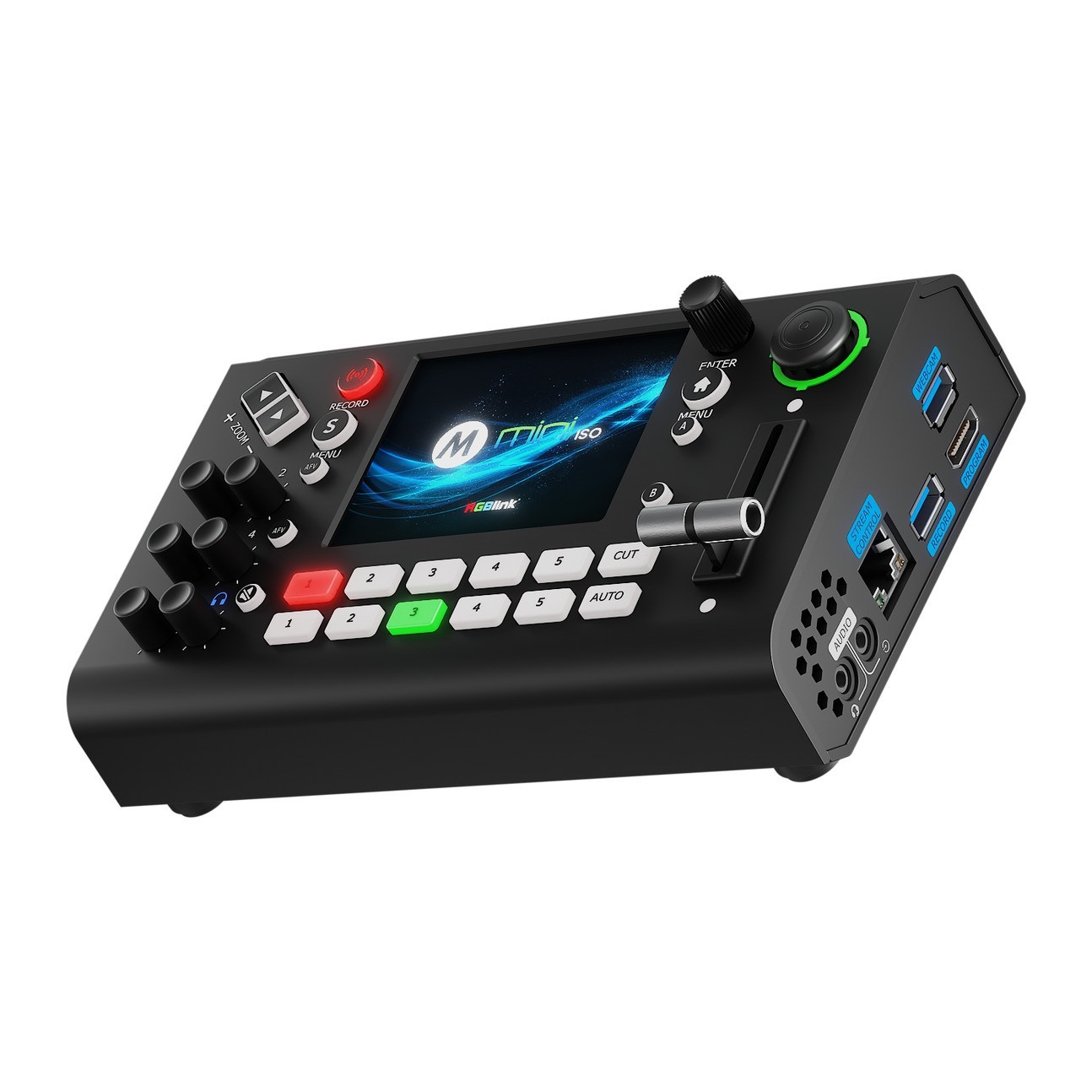

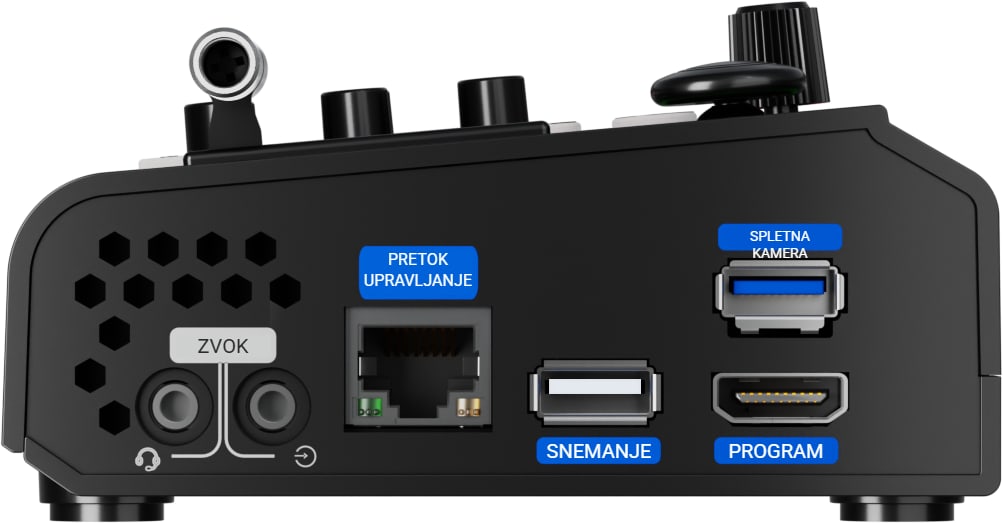

Priključki ob strani

Poleg omrežnega priključka za pretakanje in upravljanje ima mini-ISO USB-A za snemanje na USB ključek, USB-A z izhodom spletne kamere za računalnik, izhod programa HDMI in zvočna priključka 3,5 mm – vhod in izhod za slušalke.

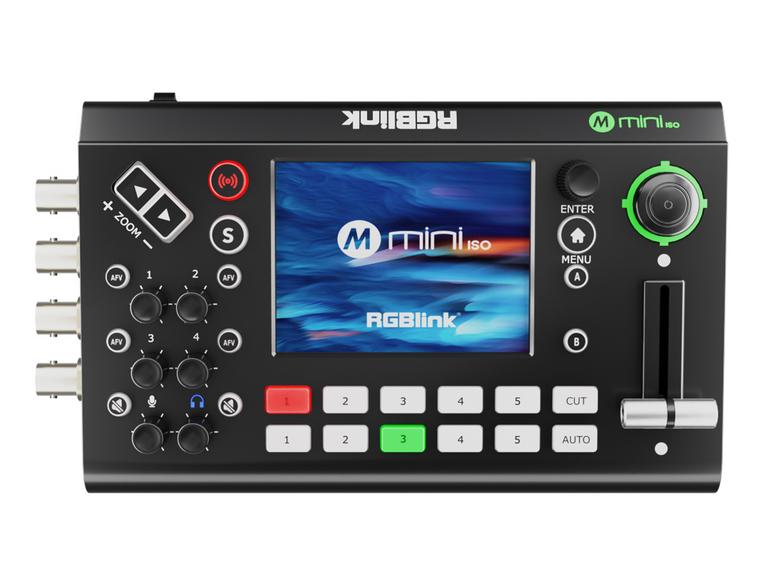

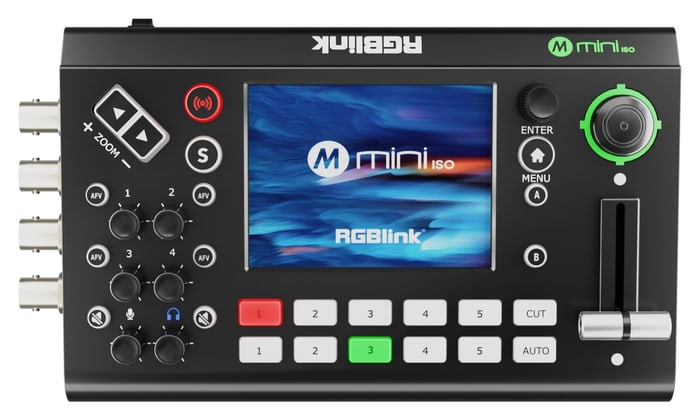

Zaslon na dotik, T-bar in 15 prehodov

Meni, predogled signalov in stanje prenosa prikazuje zaslon na dotik 3,5″. Vire za predogled in program izbirate s tipkami 1–5, preklapljate z rezom (CUT), samodejno (AUTO) ali s T-barom z enim od 15 učinkov prehoda. Večpogled na monitorju prikazuje vse kanale z zvokom, stanje snemanja in shranjene prizore.

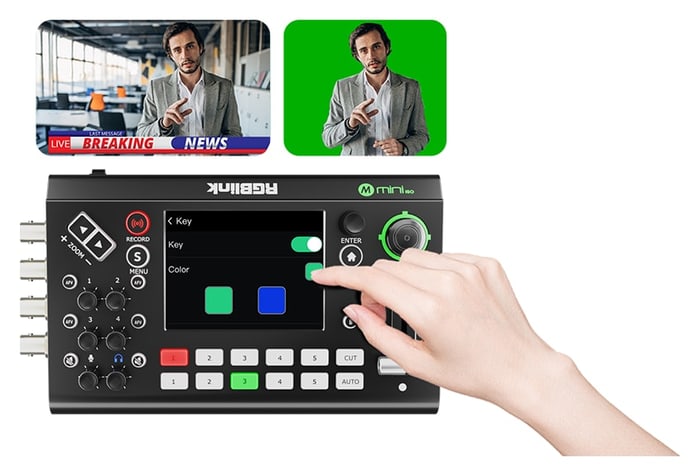

Chroma key brez računalnika

Barvo za izrez – zeleno ali modro – izberete neposredno na zaslonu preklopnika, brez aplikacije, in voditelja postavite pred navidezno ozadje ali grafiko. Na voljo sta tudi luma key in slika v sliki.

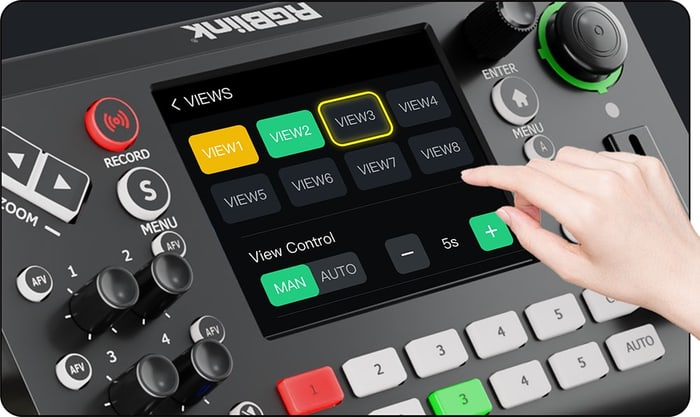

Osem shranjenih prizorov

Pripravljeno nastavitev – sliko v sliki, izrez, izbrane vire in shranjene položaje kamer PTZ – shranite v enega od osmih prizorov (VIEWS 1–8) in jo pozneje prikličete z enim dotikom. Pride prav pri ponavljajočih se oddajah, predavanjih ali menjavi govorcev.

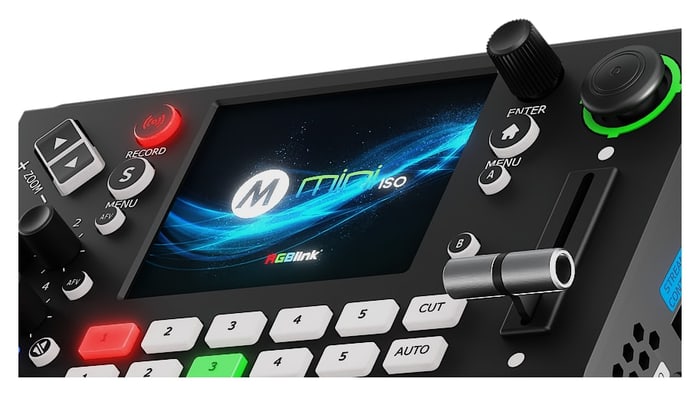

Upravljanje kamer PTZ

Petsmerni joystick in stikalo za zoom upravljata do pet kamer PTZ v omrežju prek protokola IP VISCA – obračanje, nagib, zoom in izostritev. Položaji kamer se shranijo kot prednastavitve in prikličejo z enim pritiskom.

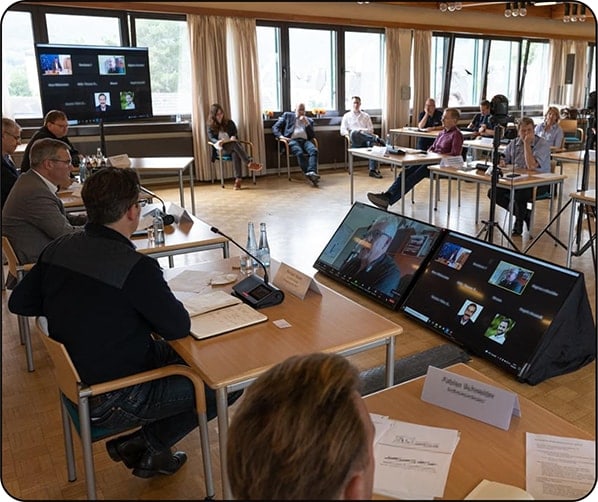

Pretakanje, snemanje in spletna kamera

Prek etherneta mini-ISO pretaka prek RTMP(S) na do štiri platforme hkrati, upravljate pa ga lahko tudi prek RGBlink TAO Cloud s telefona ali računalnika. Z eno tipko posname program na ključek USB v MP4 (do 16 Mb/s, FAT32 ali exFAT); ločenega snemanja posameznih vhodov (ISO) ne podpira. Izhod USB računalnik prepozna kot spletno kamero (YUY2/MJPEG).

Koncerti, šport in konference

Štirje vhodi SDI povežejo profesionalne kamere tudi na večjo razdaljo, zvok, vdelan v vhodih HDMI in SDI, pa zmešate z dvema zunanjima kanaloma. Kompaktni preklopnik tako pokrije koncert v klubu, turnir ali poslovno konferenco.

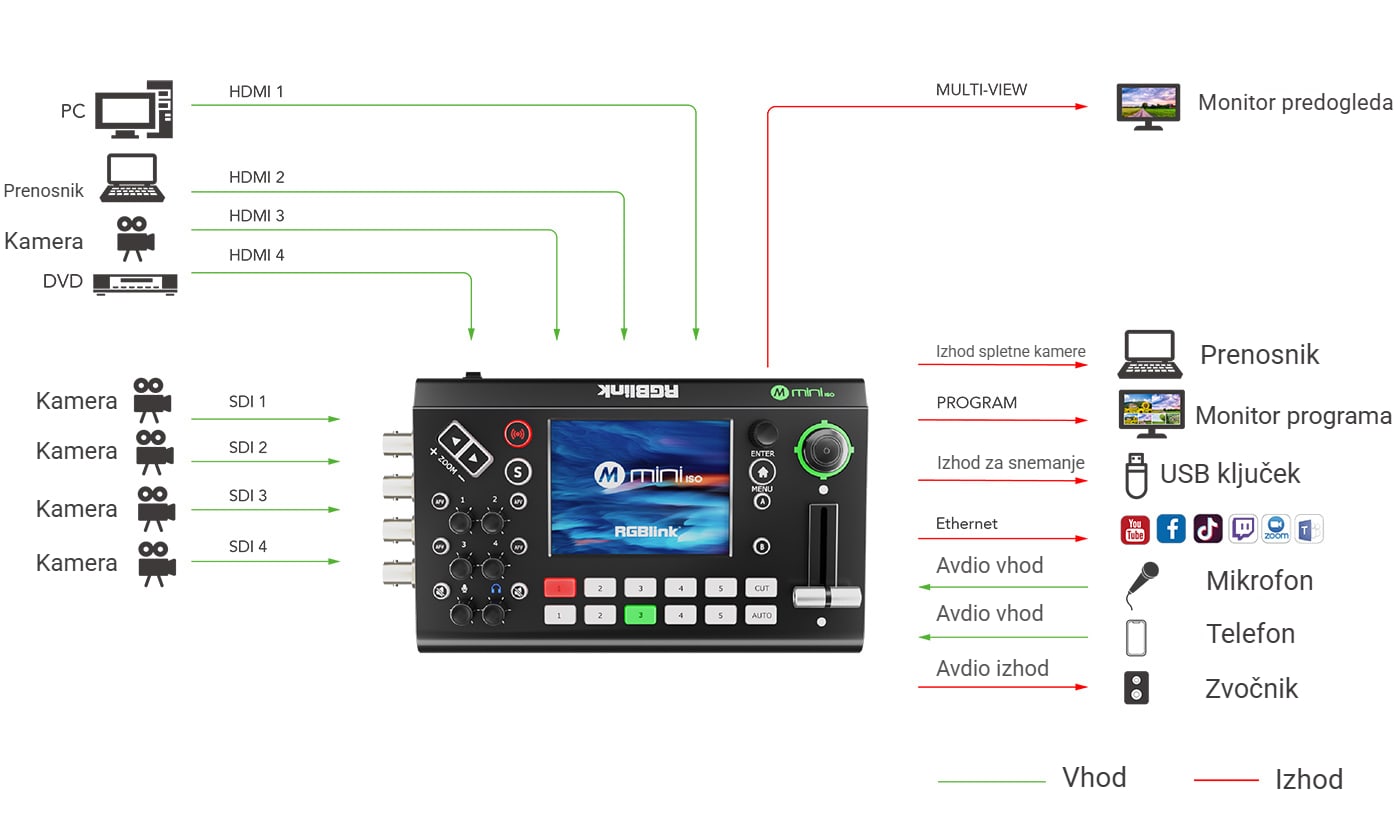

Primer vezave

Levo viri: računalnik, prenosnik, kamera in predvajalnik na vhodih HDMI 1–4 ter štiri kamere na SDI 1–4. Desno izhodi: monitor predogleda (večpogled), prenosnik prek izhoda spletne kamere, monitor programa, USB ključek za snemanje in omrežje za pretakanje; mikrofon in telefon na zvočnih vhodih, zvočnik na izhodu.

Dodatne informacije

RGBLink Mini-ISO je napreden, a kompakten video preklopnik, zasnovan za ustvarjalce in profesionalce, ki potrebujejo zmogljivo in prenosno rešitev za video produkcijo. Mini-ISO ima štiri vhode SDI in HDMI 2.0 ter podpira ločljivosti do 4K@60, zato je odličen za nemoteno povezovanje video kanalov iz računalnikov, kamer in drugih virov.

3,5-palčni zaslon na dotik zagotavlja intuitiven vmesnik za upravljanje menija, predogled signala in spremljanje stanja v realnem času. Dva izhoda HDMI 1.3 omogočata večpredstavnostni predogled, prikaz programov ali ustvarjanje testnih vzorcev, kar zagotavlja obsežne izhodne možnosti.

S podporo za vgrajeno mešanje zvoka iz štirih kanalov HDMI/SDI in dveh zunanjih kanalov Mini-ISO zagotavlja zvok profesionalne kakovosti. Njegova funkcija snemanja USB 2.0 zajema vsebino v formatu exFAT ali FAT32 z bitno hitrostjo do 16 Mb/s, medtem ko izhod za spletno kamero USB omogoča enostavno pretakanje na platforme.

Naprava podpira 15 prehodnih učinkov, načina preklopa AUTO in WIPE ter napredne možnosti Chroma Key in Luma Key. Za nastavitve kamer PTZ naprava Mini-ISO ponuja natančno upravljanje s petsmernim joystickom in združljivost s protokolom IP VISCA, skupaj s shranjevanjem prednastavitev in priklicem z enim klikom.

Mini-ISO se brezhibno povezuje z oblakom TAO Cloud za mobilni in namizni nadzor ter podpira pretakanje RTMP(S) na do štiri platforme hkrati. Zaradi kompaktne zasnove je idealen za produkcijo na poti, v studiu ali na lokaciji.

Ključne funkcije:

• Vsestranski vhodi: Štiri vhode SDI in HDMI 2.0, ki podpirajo ločljivosti do 4K@60.
• Kompaktna zasnova: Prenosna in enostavna za prenašanje za prilagodljivo uporabo v različnih okoljih.
• Uporabniku prijazen vmesnik: 3.5-palčni zaslon na dotik za enostavno upravljanje, predogled in spremljanje.
• Dva izhoda HDMI: Za večpredstavnostne predoglede, prikaze programov ali preskusne vzorce.
• Mešanje zvoka: 4-kanalni vgrajeni zvok HDMI/SDI in 2 zunanja zvočna kanala.
• Snemanje prek USB: Snemanje z eno tipko v formatu exFAT ali FAT32 z bitno hitrostjo do 16 Mb/s.
• Upravljanje kamere PTZ: Joystick in preklopnik za natančen nadzor protokola IP VISCA s prednastavitvami.
• Možnost pretakanja: RTMP(S) za pretakanje na do štiri platforme hkrati.
• Napredni učinki: podpirajo 15 prehodov, Chroma Key (zelena/modra) in Luma Key.
• Nadzor v oblaku: Vključitev oblaka TAO Cloud za upravljanje z mobilnimi napravami in namiznimi računalniki.
