Feelworld D101-PLUS

Dvojni 10,1-palčni režijski monitor za vgradnjo v 4RU-rack. Dva neodvisna IPS-zaslona z ločljivostjo 1920 × 1200, svetlostjo 500 cd/m² in kontrastom 1500:1, vsak z lastnim vhodom 3G-SDI, HDMI in kompozitnim BNC. Tribarvna tally lučka, upravljanje prek računalnika po omrežju LAN in do 32 lastnih 3D LUT-ov. To ni monitor za kamero – namenjen je vgradnji v omaro, v reportažni avto ali na režijsko mizo.

Dvojni 10,1-palčni režijski monitor za vgradnjo v 4RU rack

Dva neodvisna zaslona v enem ohišju

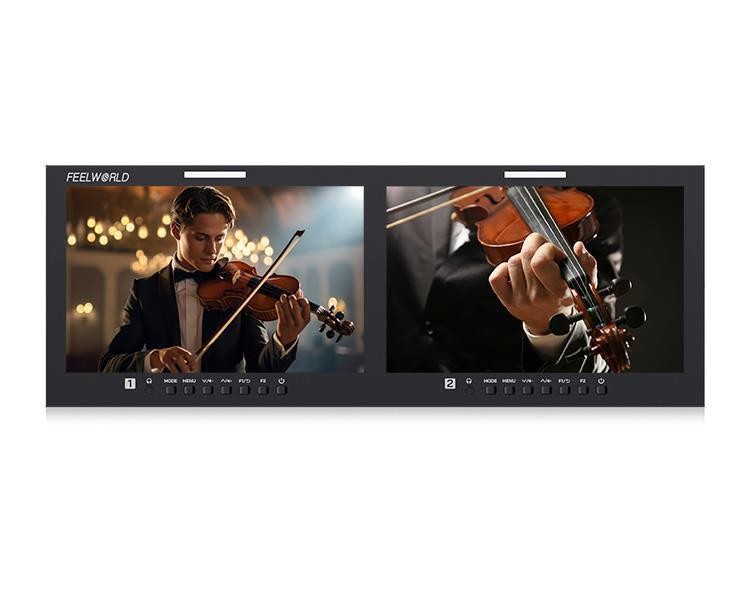

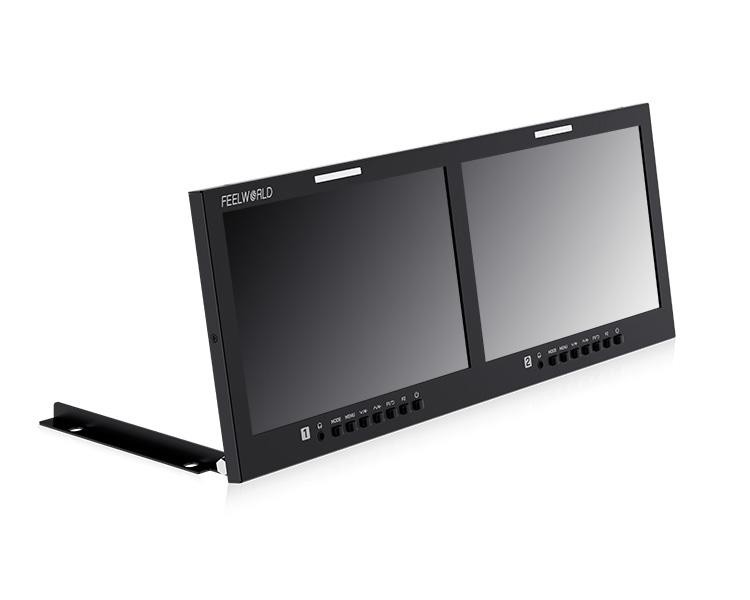

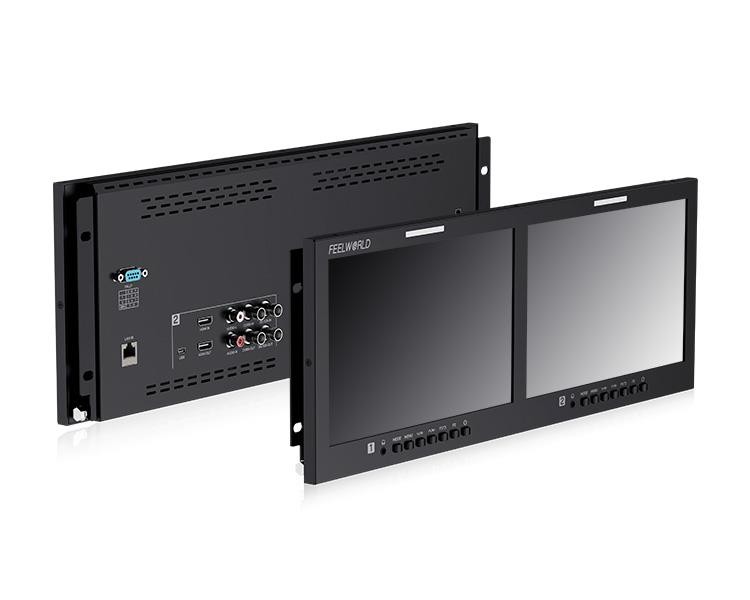

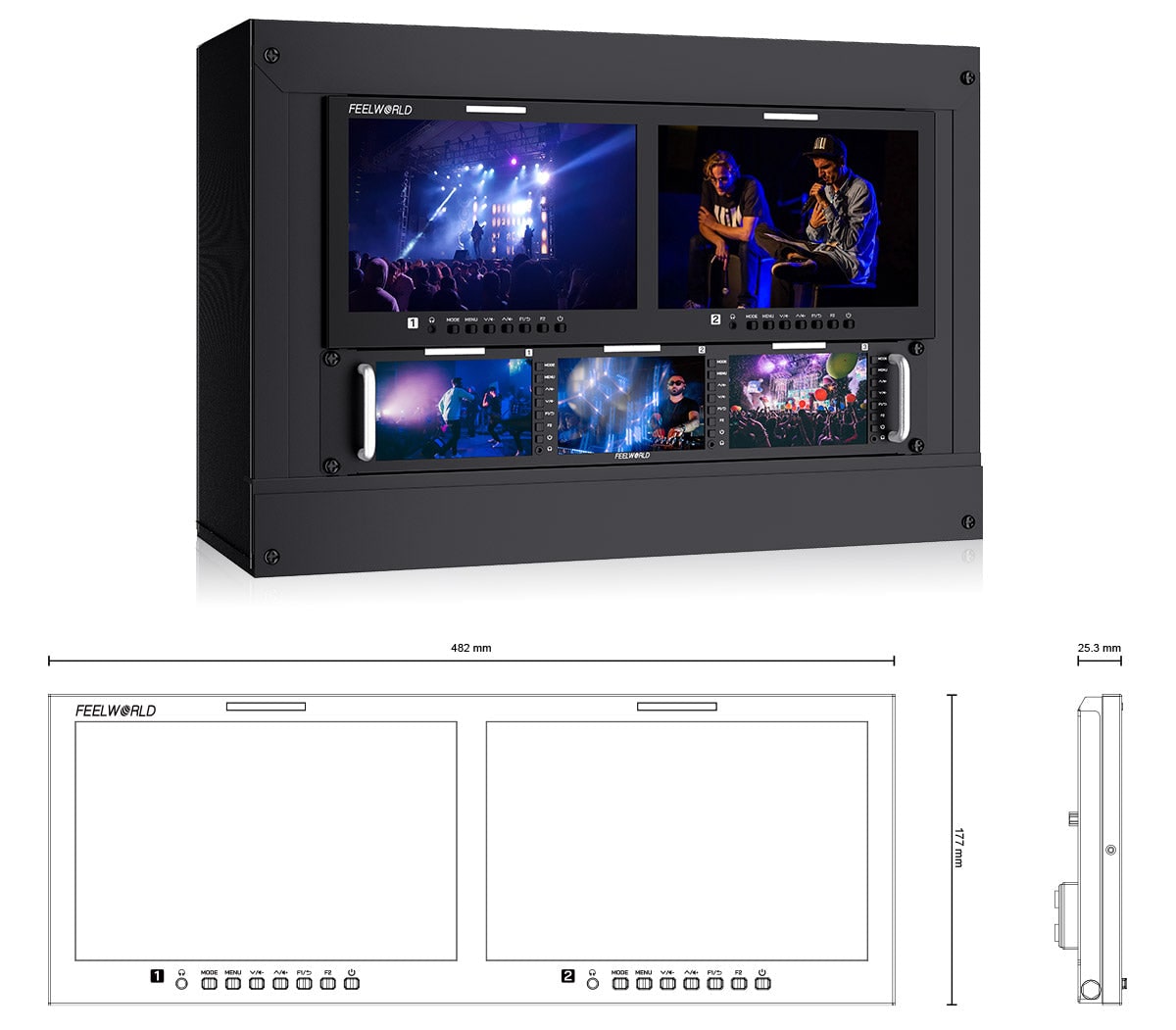

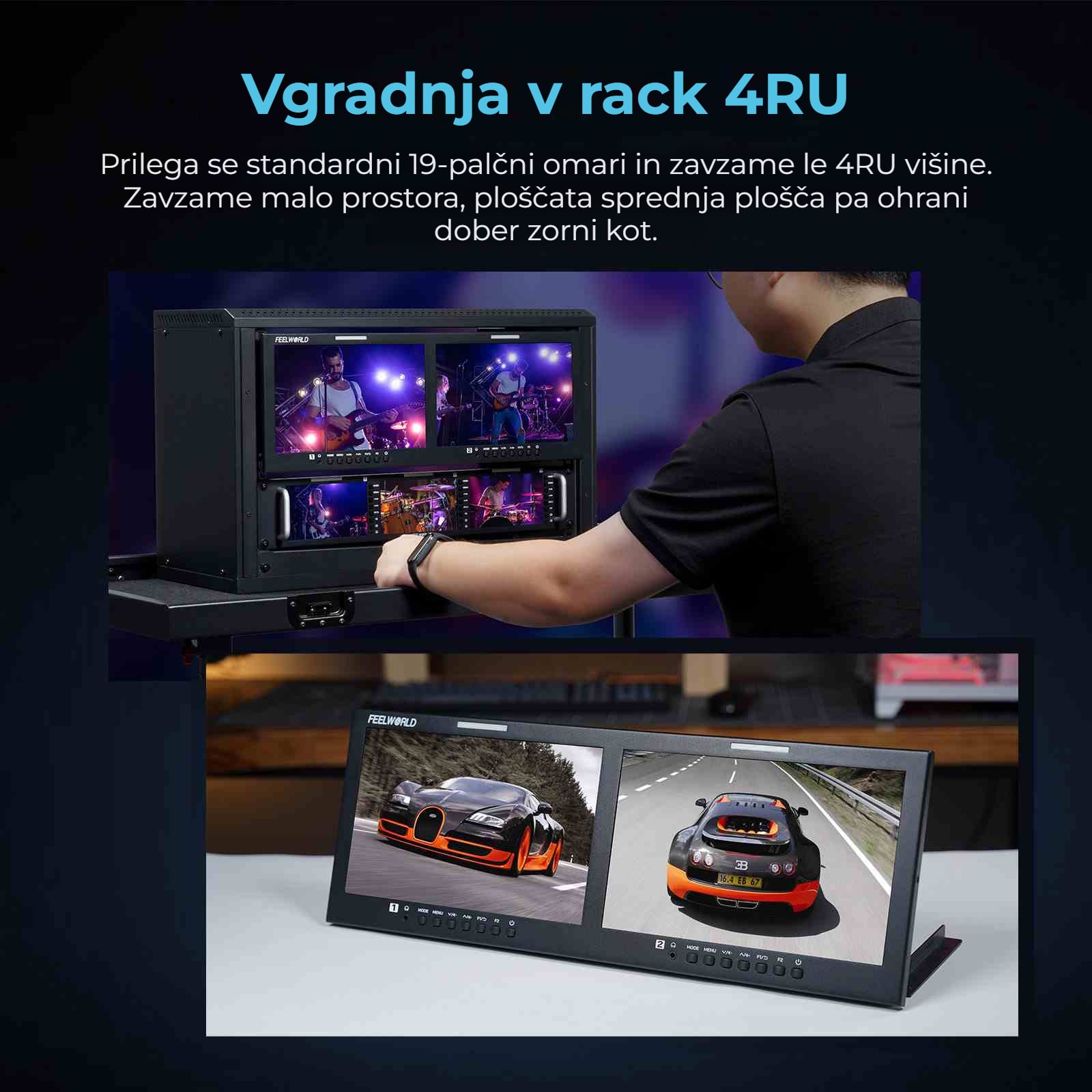

D101 PLUS ni monitor za kamero. Gre za režijski monitor za vgradnjo v rack: ohišje višine 4RU se privije v standardno 19-palčno omaro – v monitorno steno, v reportažni avto ali v premično stojalo – in nosi dva popolnoma neodvisna 10-palčna zaslona, nameščena drug ob drugem.

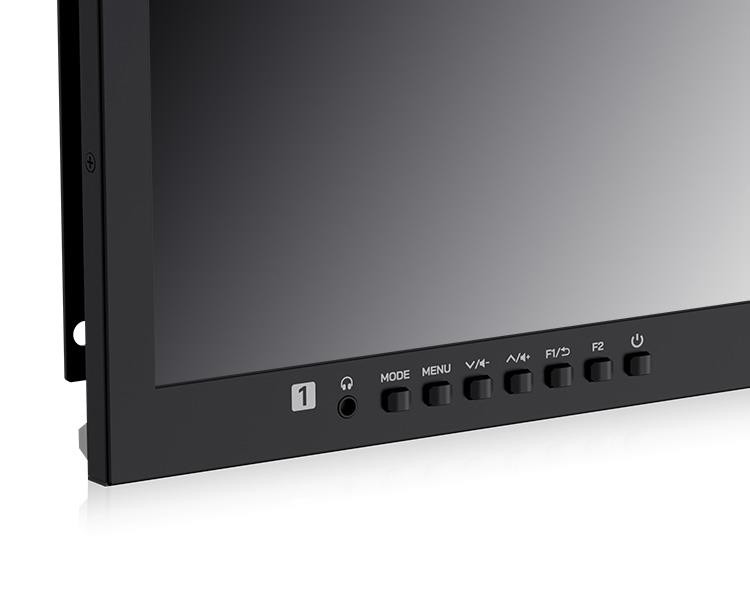

Vsak od obeh zaslonov ima lastne vhode, izhode, gumbe in kontrolno lučko tally, tako da lahko na enem ohišju spremljate dve različni kameri. Naprava meri 482 × 177 × 25 mm in tehta 2 kg. Če je ne želite priviti v rack, se na zadnji strani razklopita dve kovinski nogici in monitor se postavi na mizo.

Ločljivost 1920 × 1200 na obeh zaslonih

Svetlost 500 cd/m², kontrast 1500:1

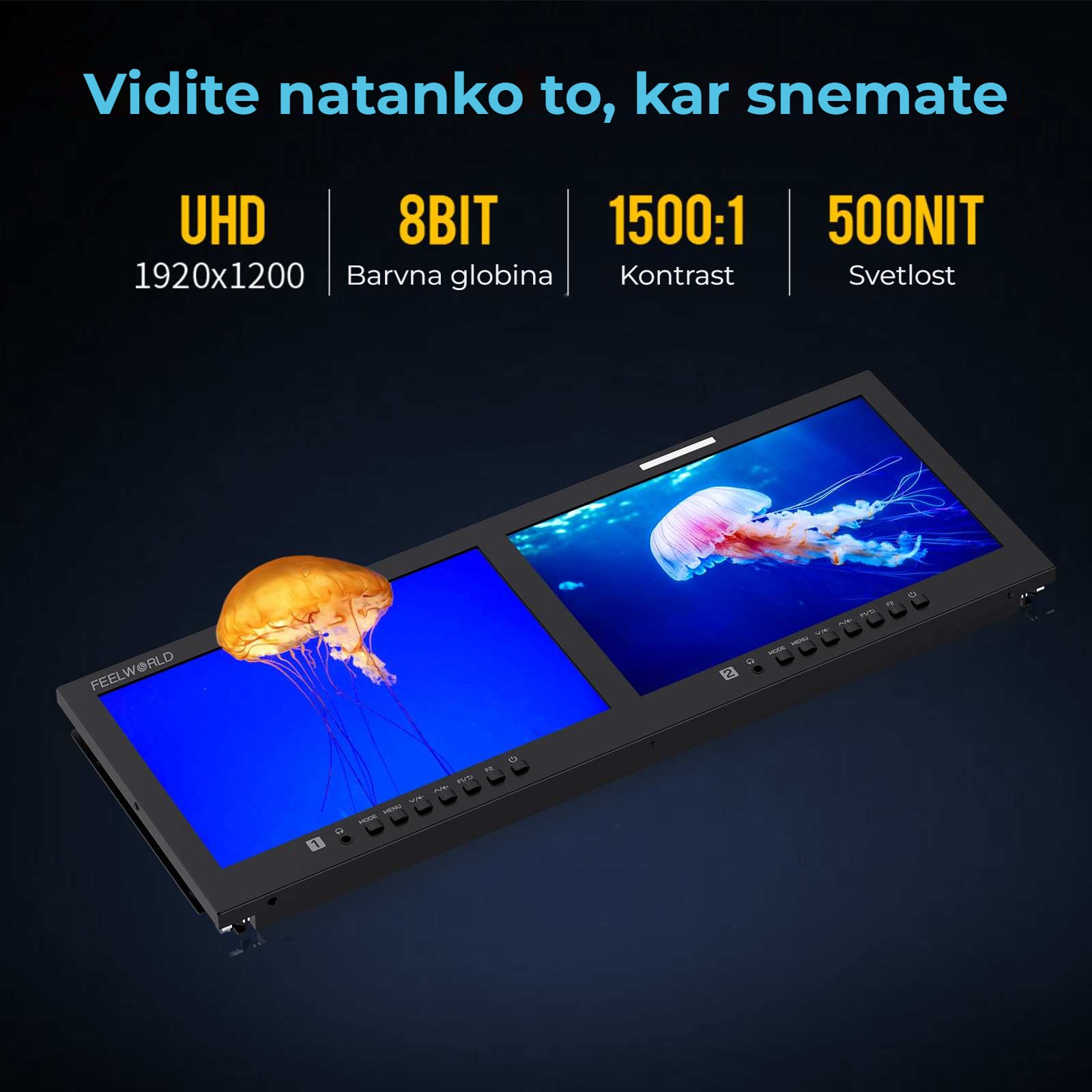

Oba zaslona sta tipa IPS z ločljivostjo 1920 × 1200 pik in razmerjem stranic 16:10 – pod sliko v formatu 16:9 se tako še zmesti vrstica s podatki o stanju. Barvna globina je 8 bitov, kar pomeni 16,7 milijona barv, kontrast 1500:1 in razmik med pikami 0,1128 mm.

Zorni koti znašajo 80° na vsako stran, tako vodoravno kot navpično, skupaj torej 160°, tako da barve ostanejo nespremenjene, tudi če na zaslon gleda več ljudi s strani. Svetlost 500 cd/m² je vrednost za notranje prostore: za režijo, v reportažnem avtu ali v studiu je to več kot dovolj, za snemanje na neposrednem soncu pa je primeren monitor na kameri s svetlostjo nad 1000 nitov.

Vhodi in izhodi ločeno za vsak zaslon

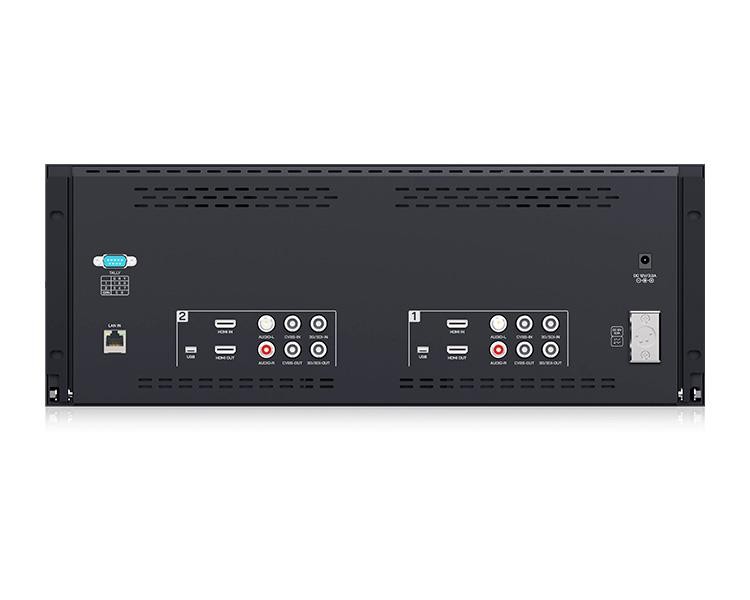

Vsak zaslon ima lasten nabor priključkov: vhod in izhod 3G-SDI prek BNC, vhod in izhod HDMI, vhod in izhod kompozitnega videa prek BNC ter par cinch priključkov za analogni zvok L/R. Vsak zaslon ima tudi ločen izhod za slušalke.

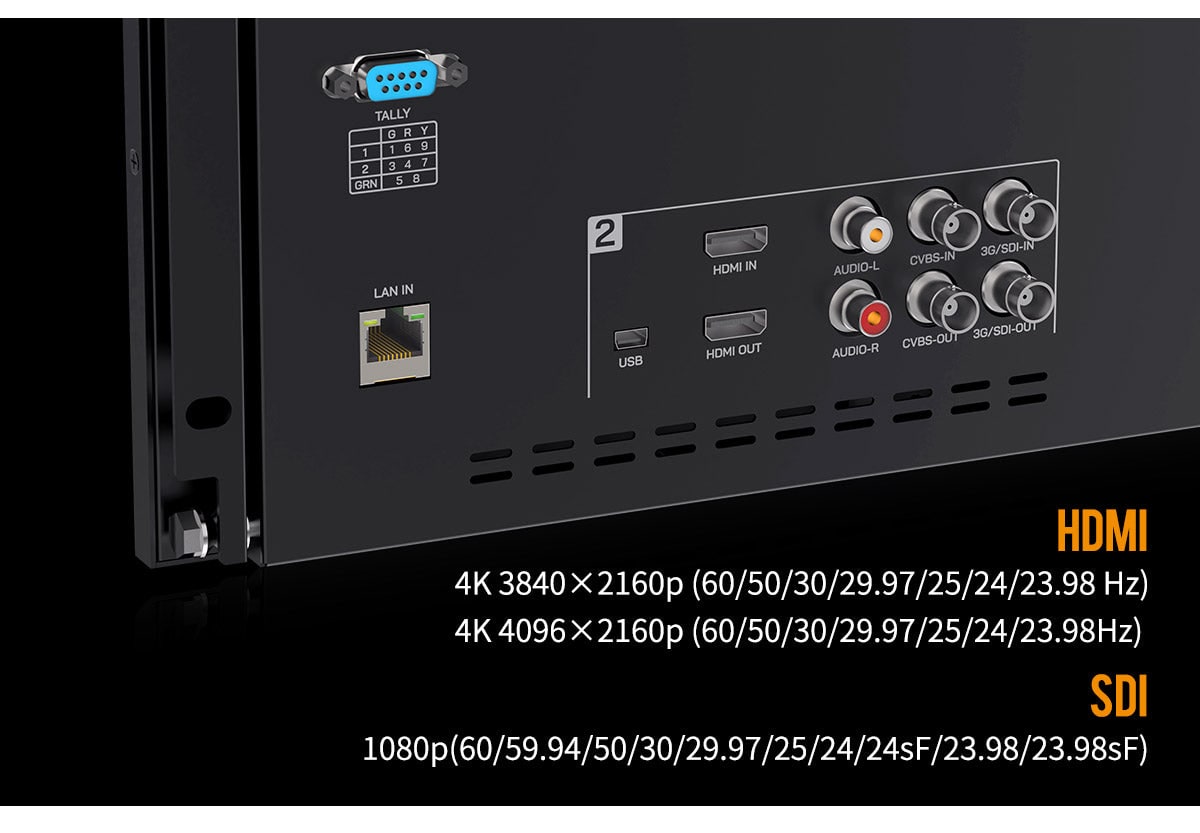

Prek HDMI monitor sprejema ločljivosti 4K 3840 × 2160 in 4096 × 2160 pri 60, 50, 30, 25 in 24 slikah na sekundo, prek SDI pa 1080p do 60 slik na sekundo, vključno s segmentiranimi načini 24sF in 23,98sF. Kompozitni vhod samodejno prepozna PAL in NTSC.

Tribarvna lučka TALLY na sprednji strani

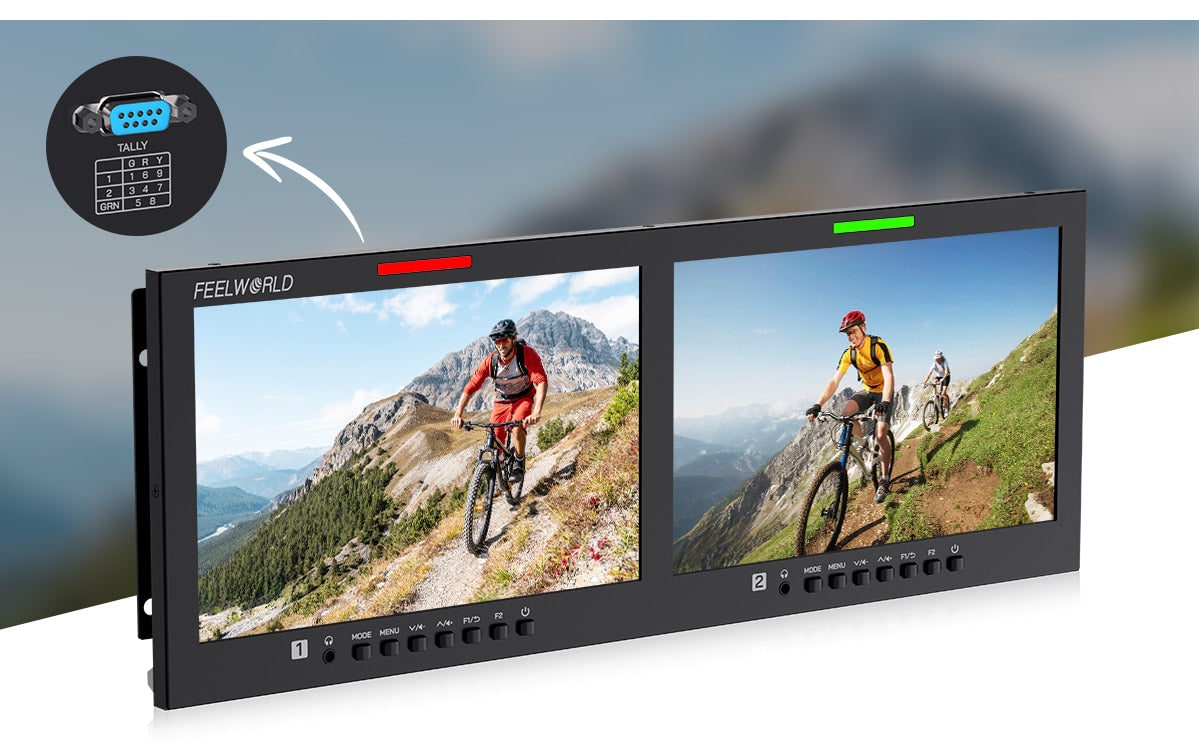

Nad vsakim zaslonom sveti kontrolna lučka TALLY, ki lahko sveti rdeče, zeleno in rumeno – kar pomeni oddajanje, predogled in snemanje. Med neposrednim prenosom tako ekipa vidi, katera kamera je trenutno v oddaji, ne da bi koga morala vprašati.

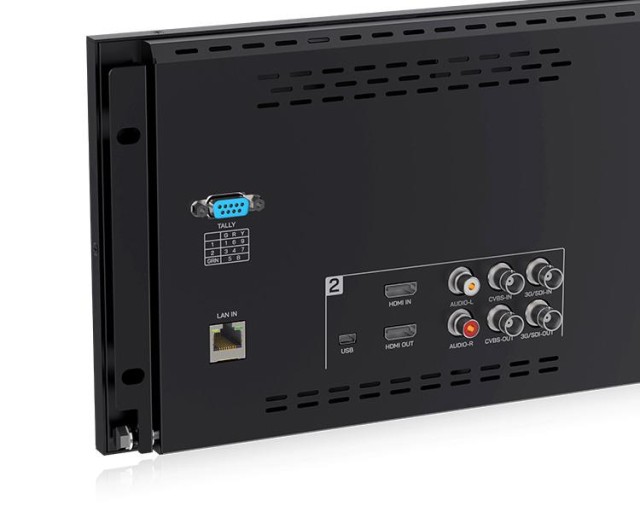

Priključi se na zadnji strani prek vzporednega konektorja v skladu z običajnim industrijskim standardom, tako da se brez pretvornikov priključi na običajno režijsko mizo. Komplet TALLY s priključno sponko je del paketa.

Merilni instrumenti namesto drage zunanje naprave

Valovna oblika, vektorskop, histogram, zvok

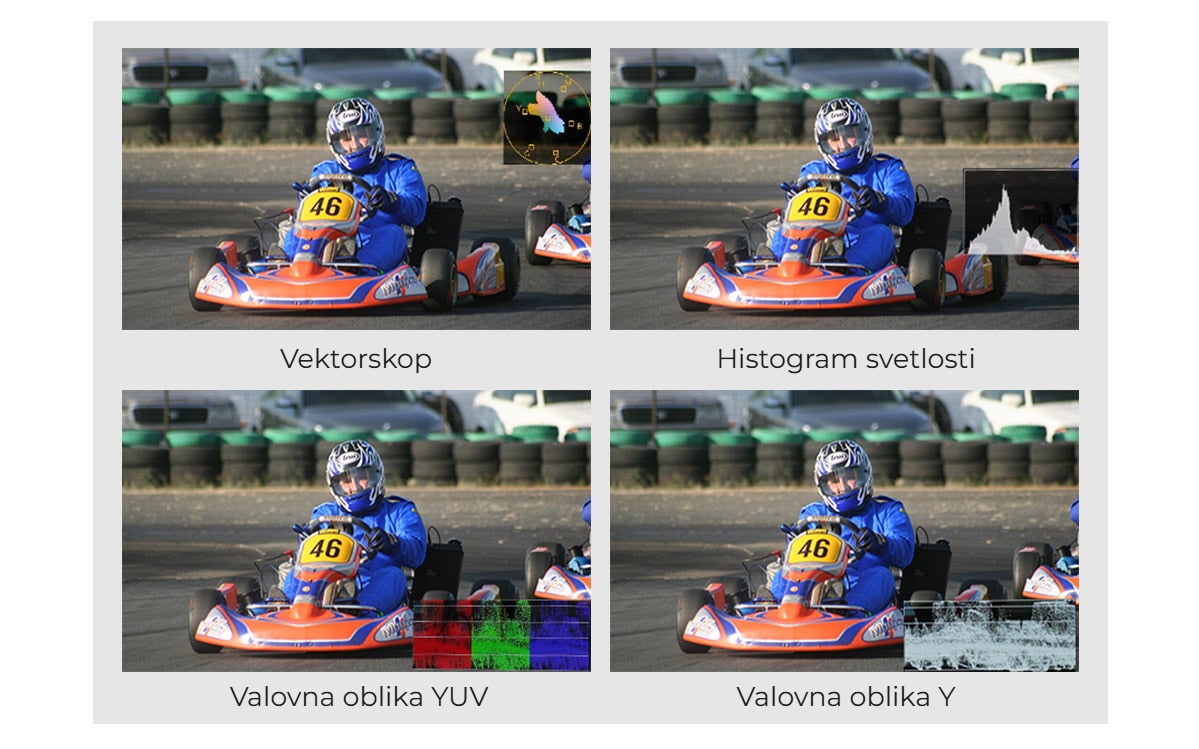

Monitor ima vgrajene instrumente, ki se sicer kupujejo posebej: valovno obliko v načinih RGB, YUV in Y, vektorskop, histogram (RGB1, RGB2, Y) ter prikaz faze in ravni zvoka. Vsak instrument se lahko vklopi posebej, ali pa se z enim samim gumbom odprejo vsi hkrati.

Mednje spadajo pomoč pri ostrenju z rdečim, zelenim ali modrim poudarkom, nadzor kanalov, opozorila o preosvetlitvi, lažne barve, pixel to pixel, oznake središča in razmerja stranic, obrnitev in zamrznitev slike, povečava od 2× do 16×, anamorfna raztegnitev od 1,33× do 2× ter lastna barvna temperatura. Pri signalu SDI monitor prikazuje tudi časovni kod LTC in VITC.

Do 32 lastnih 3D LUT-ov

V pomnilnik je mogoče naložiti do trideset dva lastnih datotek .cube, tako da lahko končni videz vidite že med snemanjem in si ga ni treba predstavljati. Poleg lastnih LUT-ov ima monitor vgrajene tudi pretvorbe iz LOG.

Datoteke se kopirajo v korenski imenik USB-ključa, ki se na monitor priključi s priloženim kablom mini USB – USB. Sam USB-ključ ni vključen v paketu.

Upravljanje z računalnika prek omrežja LAN

En program za celotno steno monitorjev

Na zadnji strani je priključek RJ-45. Monitor se priključi v omrežje, nato pa ga z računalnika upravljate s proizvajalčevim programom: preklapljanje vhodov, svetlost, kontrast, nasičenost, ostrina, odtenek, osvetlitev ozadja, glasnost in funkcionalne tipke. Vsak monitor je v programu naslovljen s svojim IP-naslovom, tako da lahko z enega mesta upravljate celotno steno, ne da bi morali hoditi do nje.

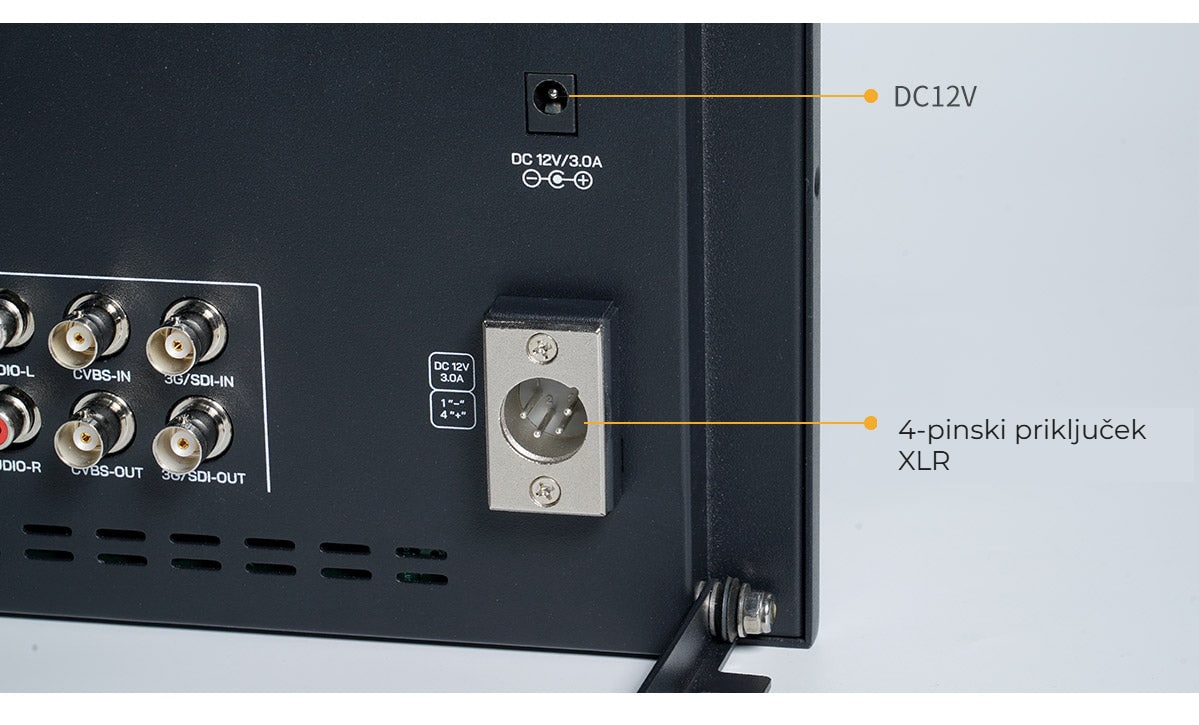

Napajanje je prilagodljivo: na voljo je bodisi DC-vtičnica za koaksialni konektor 5,5 × 2,1 mm bodisi profesionalni štiripinski XLR. Monitor podpira napetost od 9 do 24 V in porabi do 24 W; omrežni adapter za 3 A je priložen v paketu. Meni je na voljo v enajstih jezikih.
