Tilta Nucleus-M II 7-Pin to USB-C Power Cable (36cm)

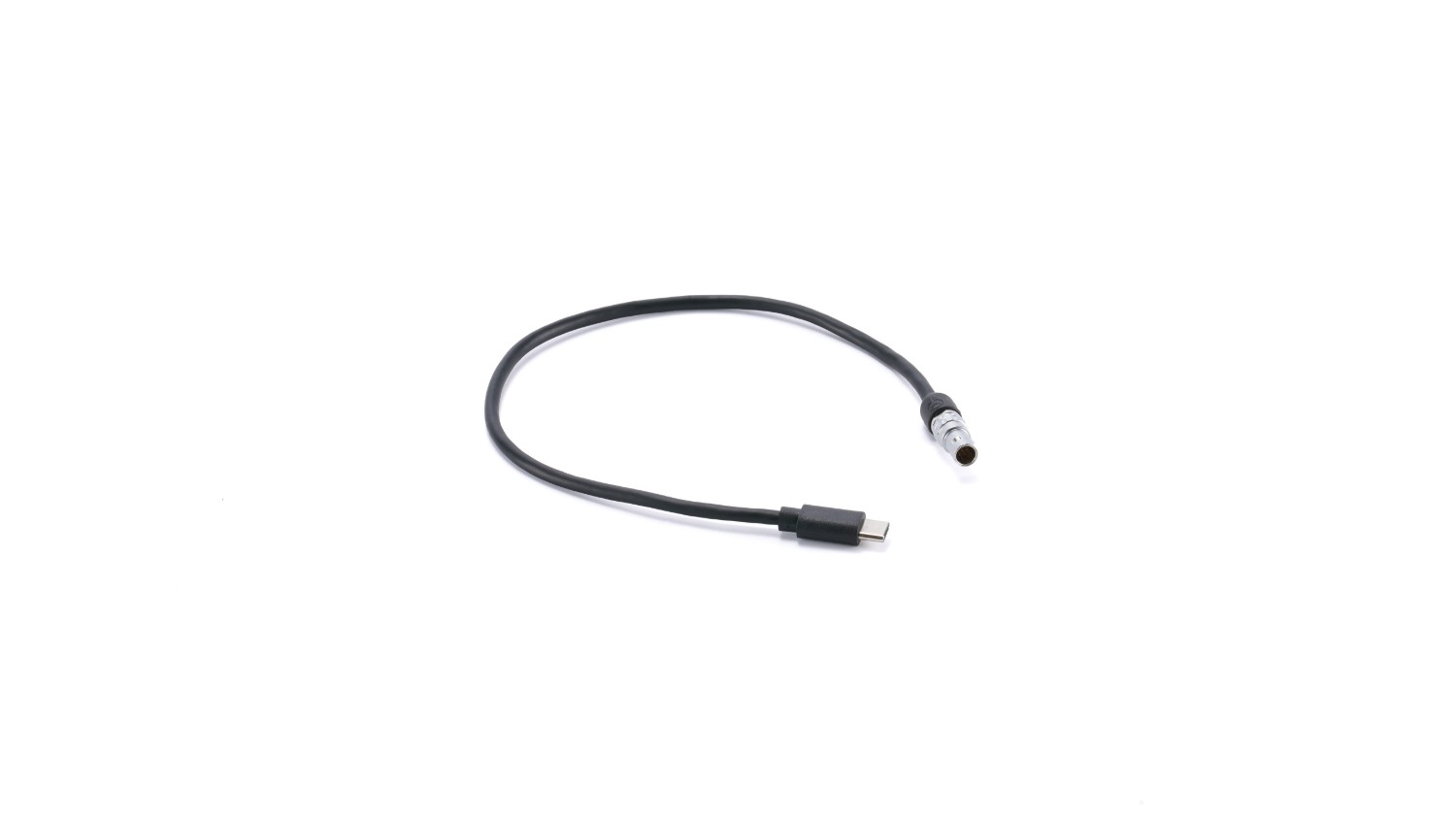

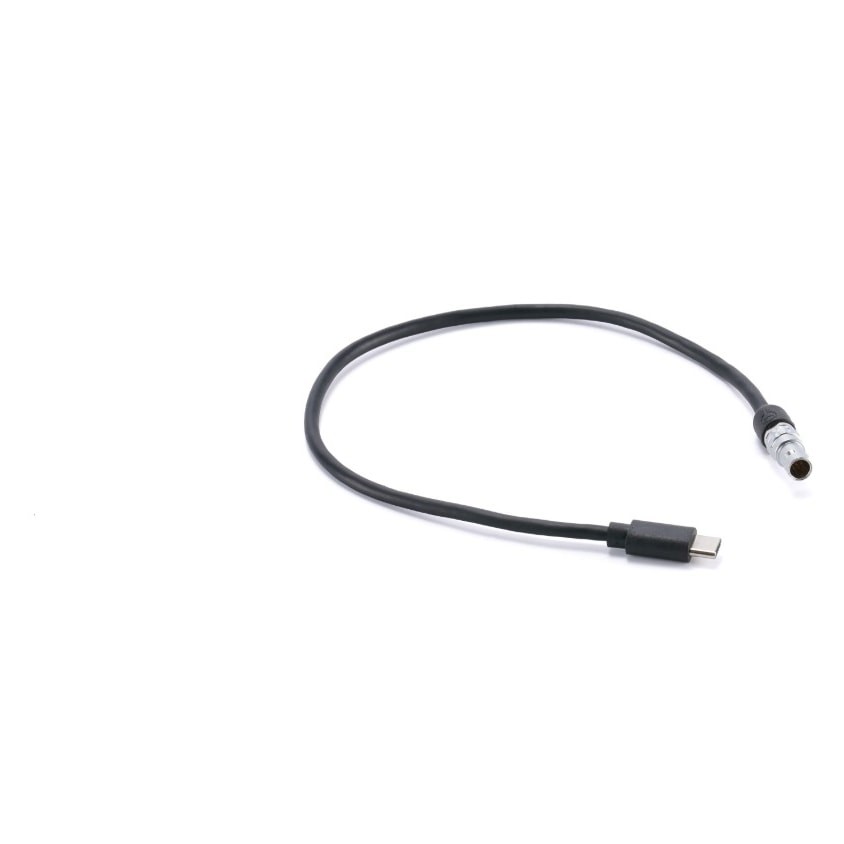

Tilta TCB-7P-USBC-36 je napajalni kabel iz 7-pinskega priključka motorja Nucleus-M II na vtič USB-C. Prepušča napetost, ki jo dobiva motor Nucleus-M II, in z njo napaja motor Nucleus Nano II — dva motorja na enem rigu tako tečeta iz ene baterije. Z istim kablom se motor Nucleus-M II priključi na vrata Motor adapterja Nucleus Auto Focus. Dolžina 36 cm. Kabel nosi napetost motorja, zato ga ni dovoljeno priključiti v kamero, monitor ali drugo napravo USB-C.

Tilta TCB-7P-USBC-36 veriži napajanje: motor Nucleus-M II se napaja prek P-Tap ali 7-pinskega kabla in ima prost drugi priključek 7pin — ta kabel iz njega pelje napetost na USB-C, kjer jo odjema motor Nucleus Nano II. Na rigu je tako ena baterija in en kabel do plošče manj.

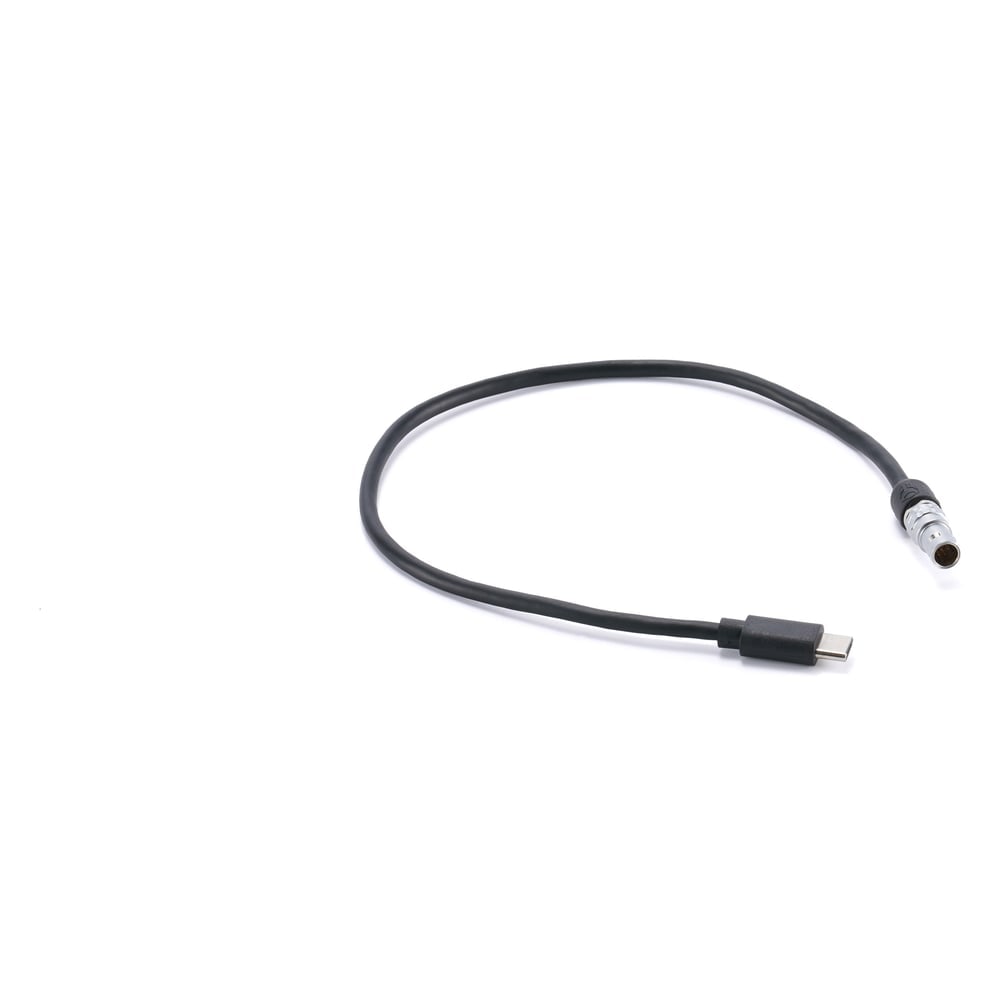

7pin iz motorja Nucleus-M II, USB-C v motor Nano II

Vtič 7pin (0B) se priključi v prost priključek motorja Nucleus-M II, vtič USB-C na drugem koncu pa v napajalni priključek USB-C motorja Nucleus Nano II. Motor Nano II tako teče iz iste baterije kot motor Nucleus-M II in ne potrebuje lastnega vira niti kabla do baterijske plošče. Kabel je raven, tanek, dolg 36 cm — dovolj za dva motorja drug ob drugem na 15-milimetrskih palicah pred kamero, brez zank okrog objektiva.

Nosi napetost motorja — samo za motor Nano II in adapter Auto Focus

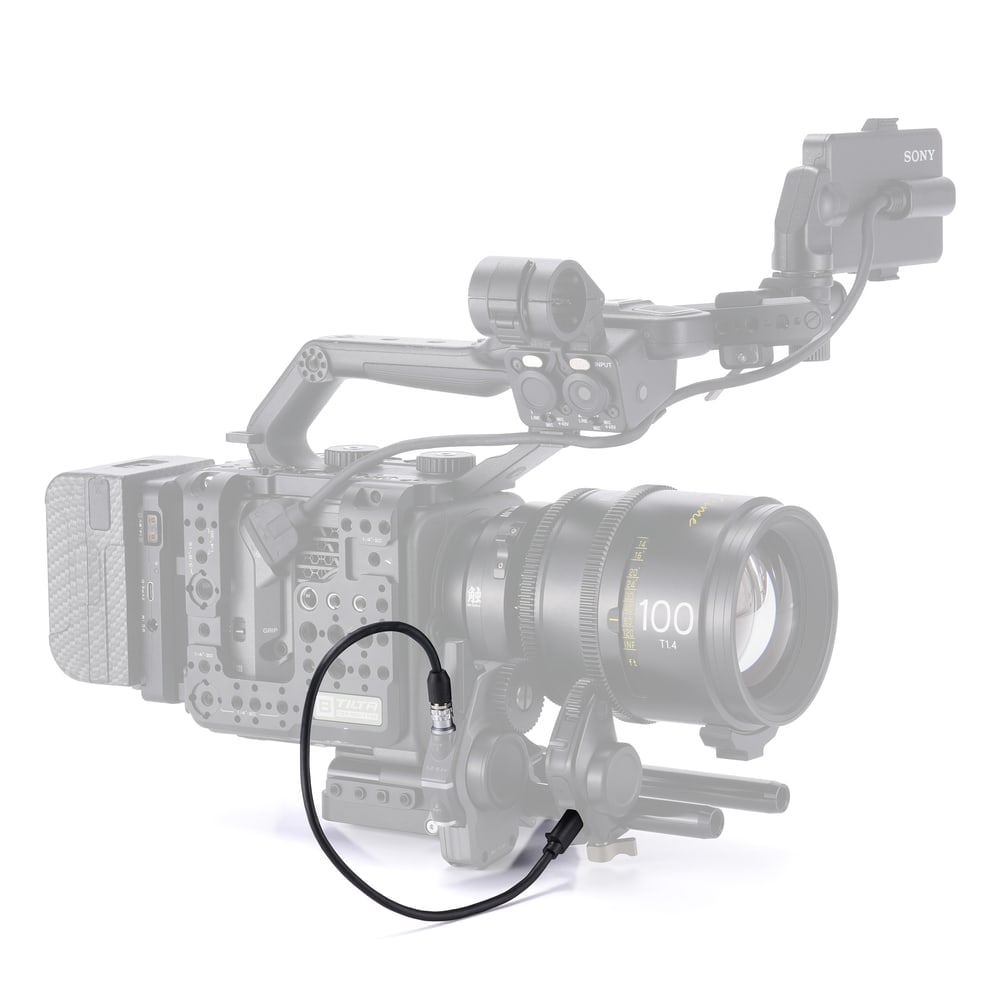

Kabel napetosti ne spreminja: na USB-C gre isto, kar dobiva motor Nucleus-M II, torej glede na vir do 24 V. Običajno napravo USB-C — kamero, monitor, telefon — bi to uničilo, zato se kabel priključi samo v motor Nucleus Nano II. Druga predvidena uporaba je adapter Nucleus Auto Focus (E na PL): kabel je del njegovega kompleta Adapter Kit in povezuje vrata Motor adapterja s 7-pinskim priključkom motorja Nucleus-M II. Krmiljenje kamere prek USB-C opravlja drug kabel, TCB-7P-USBC-50. Na sliki je kabel pri motorju na Sony FX6 v kletki.

Kabli Tilta

Serija kablov Tilta TCB povezuje kamero, baterijo in dodatke na rigu: napajanje s plošče V-Mount ali Gold Mount prek P-Tap, 2-pinskega Lemo, 3-pinskega Fischer ali koaksialnega priključka DC, USB-C PD za monitorje in ročaje, 7-pinski krmilni kabli za sistem Nucleus ter HDMI ali BNC za sliko. Dolžine so izbrane glede na rig — kratke za kletko, daljše do rok in baterij; ta kabel je eden od njih.
