RGBlink MSP 314-4

RGBlink MSP 314-4 je kompakten komplet optičnih podaljškov DVI (TX & RX), ki prenaša visokoločljivostni video do 2000 metrov prek enomodnega optičnega kabla. Podpira WUXGA, HDMI 1.4 (4Kx2K@30Hz), shranjevanje EDID in odpornost proti EMI, zato je idealen za prenosne AV-naprave, konferenčne sobe in profesionalne inštalacije, ki zahtevajo zanesljivo podaljšanje DVI na velike razdalje.

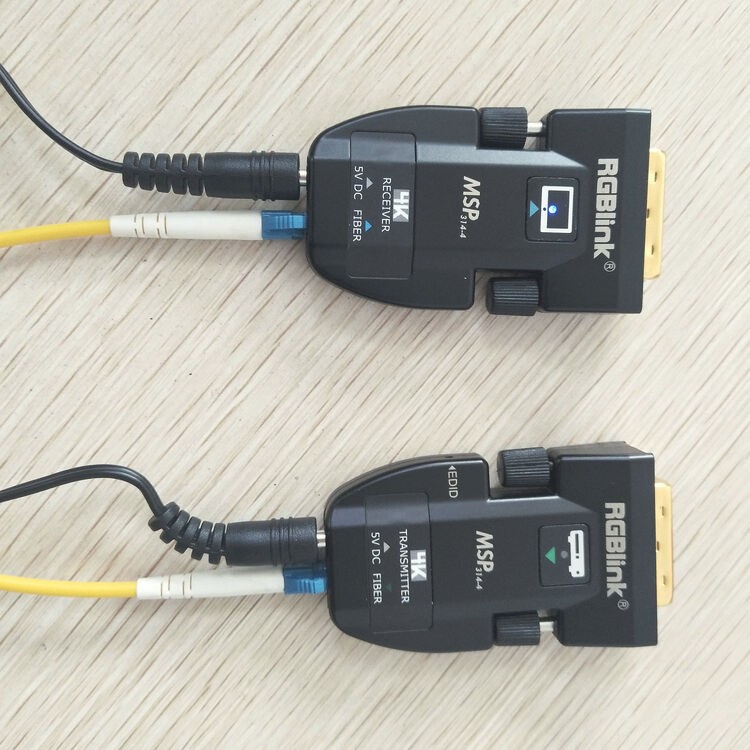

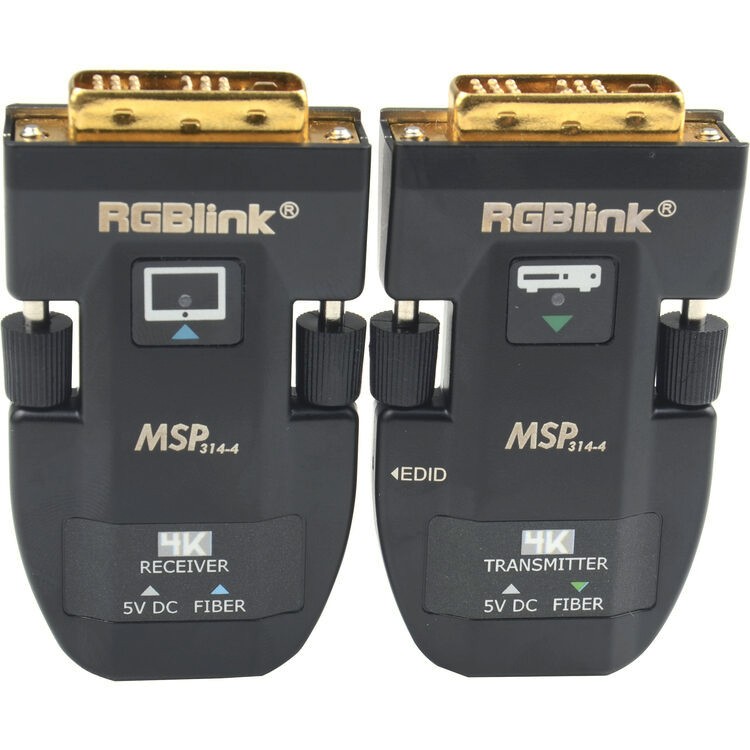

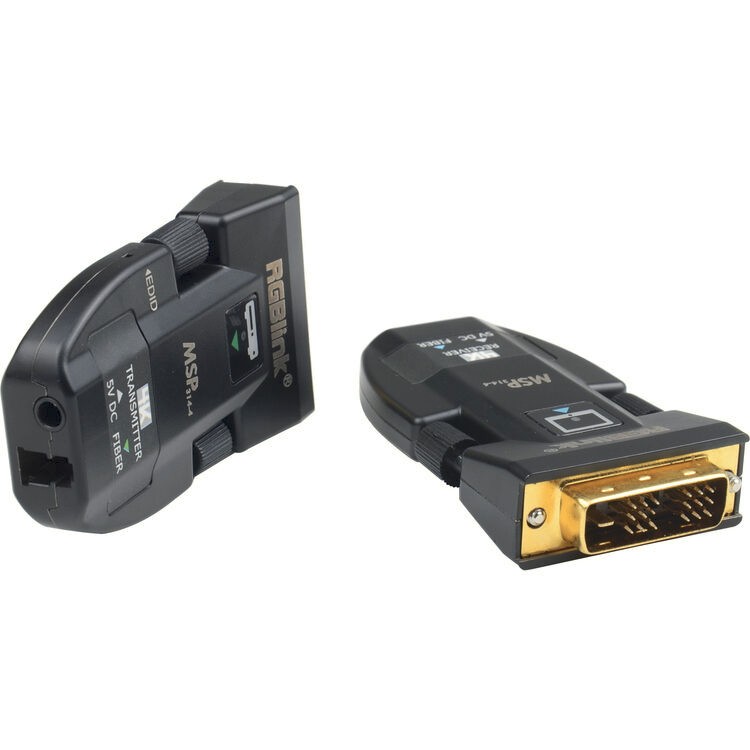

MSP 314-4 je kompaktni komplet oddajnika in sprejemnika, ki se vtakne neposredno v priključka DVI vira in zaslona. Sliko do 3840 × 2160 pri 30 Hz prenese po optičnem vlaknu do 2 km daleč, brez stojala (racka) in brez dodatnega kabliranja.

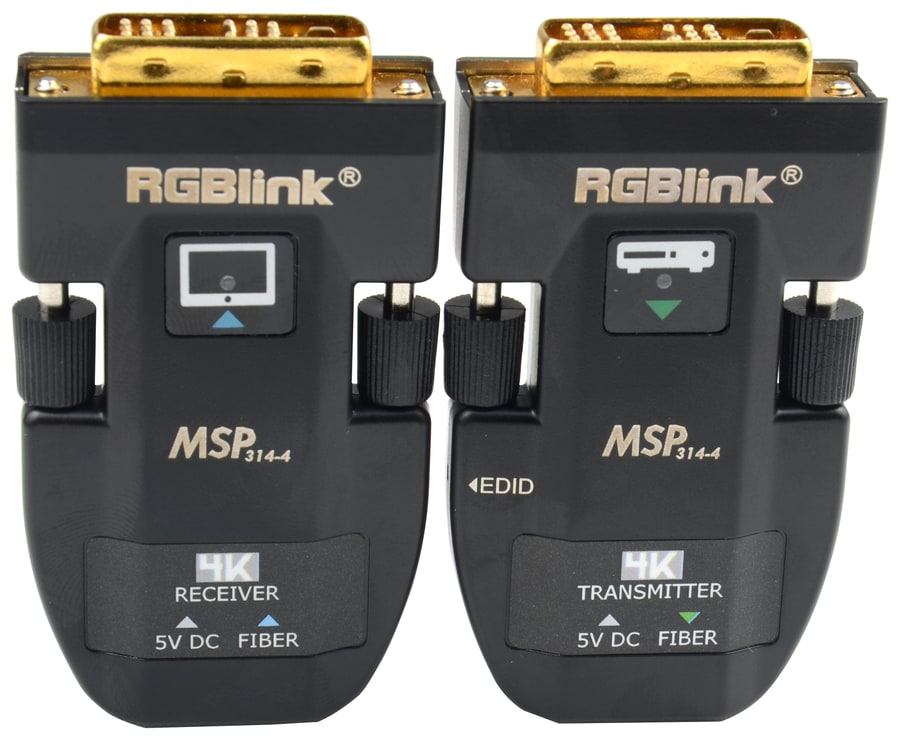

Oddajnik in sprejemnik kar v priključku DVI

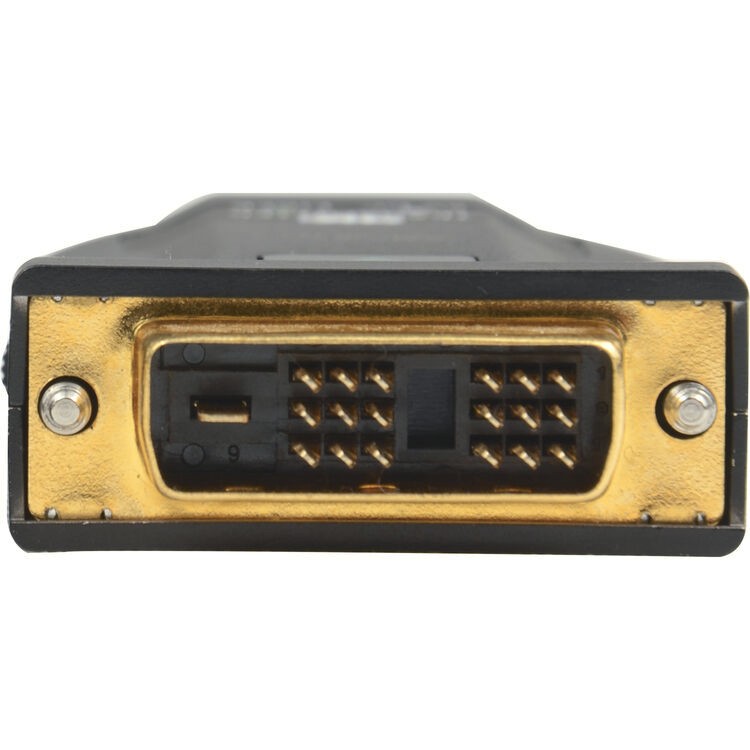

Oba modula se vtakneta neposredno v izhod DVI vira in vhod DVI zaslona, zato ne potrebujeta prostora v stojalu (racku) ali na polici. Oddajnik s pritiskom na tipko shrani EDID zaslona, oba dela se napajata iz priloženih 5-V napajalnikov. Komplet prenese tudi 3840 × 2160 pri 30 Hz (HDMI 1.4 prek prilagojevalnika).

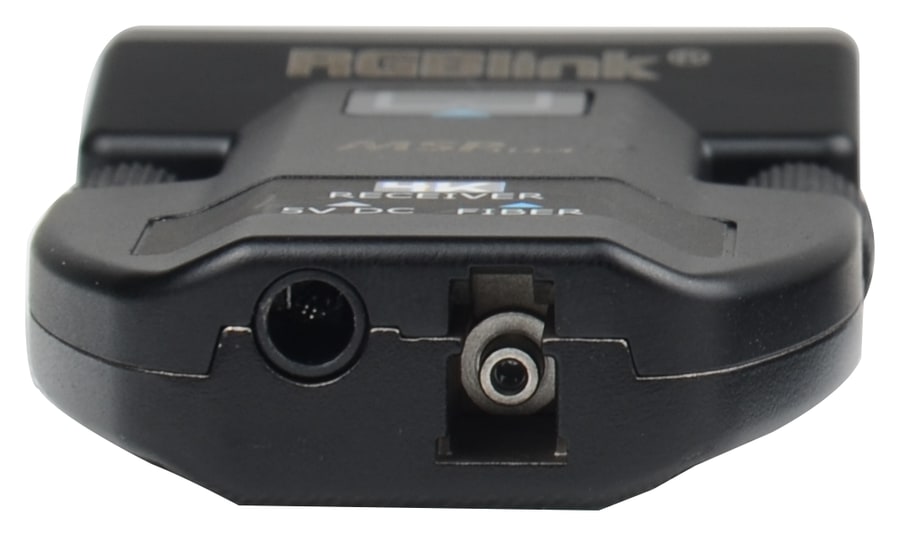

Optika do 2 km

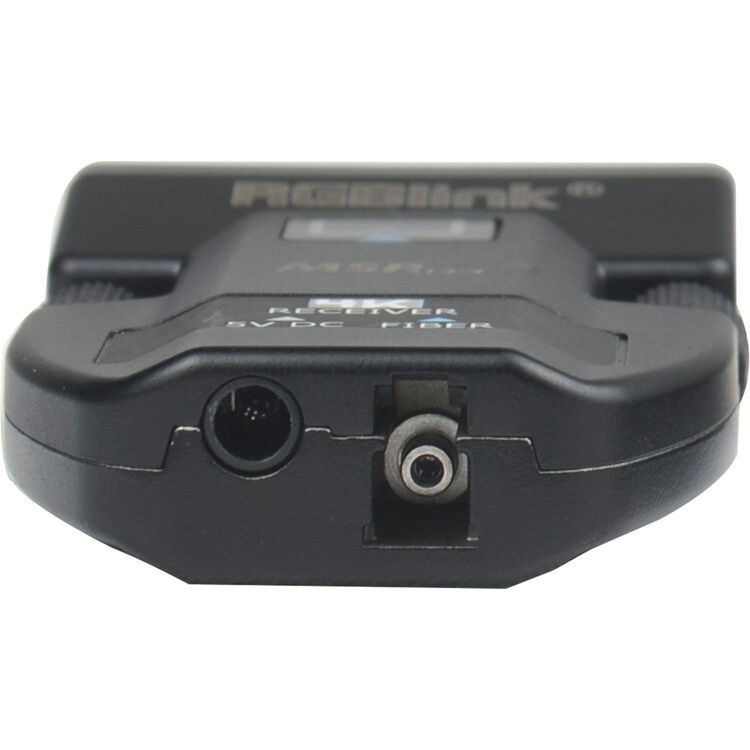

Vsak modul ima en priključek LC in napajalni priključek 5 V. Oddajnik pretvori štiri pare TMDS v serijski signal 10,2 Gb/s in ga pošlje z laserjem 1310 nm; po enomodnem vlaknu doseže 2 km. Za večmodno vlakno je potrebno OM3 ali boljše. Kovinsko ohišje zmanjšuje elektromagnetne motnje.

Dodatne informacije

RGBlink MSP 314-4 je vsestranski sistem za podaljšanje DVI-over-fiber, ki omogoča podaljšanje visokokakovostnih video signalov na dolge razdalje z minimalnimi motnjami. Kompaktne oddajne in sprejemne enote imajo vgrajene LC-konektorje za optična vlakna in podpirajo ločljivosti do WUXGA (1920×1200@60Hz) in HDMI 1.4 (4Kx2K@30Hz). Z enomodnim optičnim vlaknom je mogoče video prenašati do 2000 metrov, medtem ko večmodno optično vlakno podpira razdalje do 300 metrov.

MSP 314-4 je zasnovan za namestitev plug-and-play, zato ni potreben prostor za velike stojala in je idealen za prenosne aplikacije. Enote vključujejo shranjevanje EDID za enostavno združljivost zaslona in so zasnovane tako, da so odporne proti elektromagnetnim motnjam. S podporo za ločljivosti SMPTE in VESA sistem zagotavlja visokokakovostni video za profesionalne in komercialne AV-namestitve, oddajne naprave in izobraževalna okolja.

Ključne značilnosti:

• Podpira signale DVI (D-DVI) in HDMI 1.4
• Podpora ločljivosti: WUXGA 1920×1200@60Hz, 4Kx2K@30Hz
• Enomodno vlakno: do 2000 metrov prenosa
• Večmodno vlakno: do 300 metrov
• Shranjevanje EDID za samodejno prepoznavanje zaslona
• Odporen proti elektromagnetnim motnjam (EMI)
• Kompakten, lahek in enostaven za namestitev
