RGBlink MSP 405 Pro

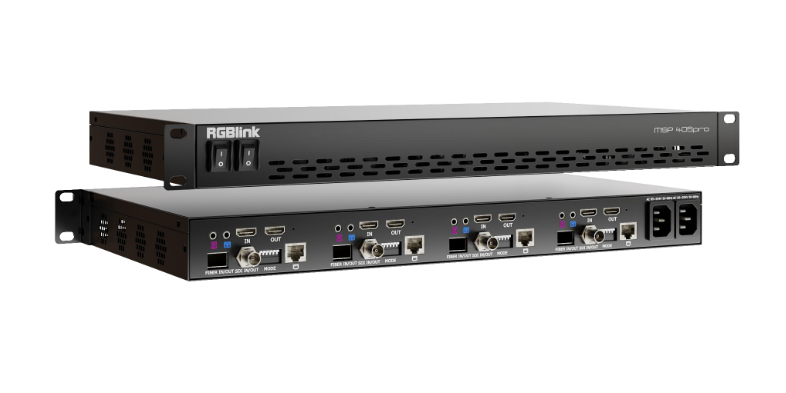

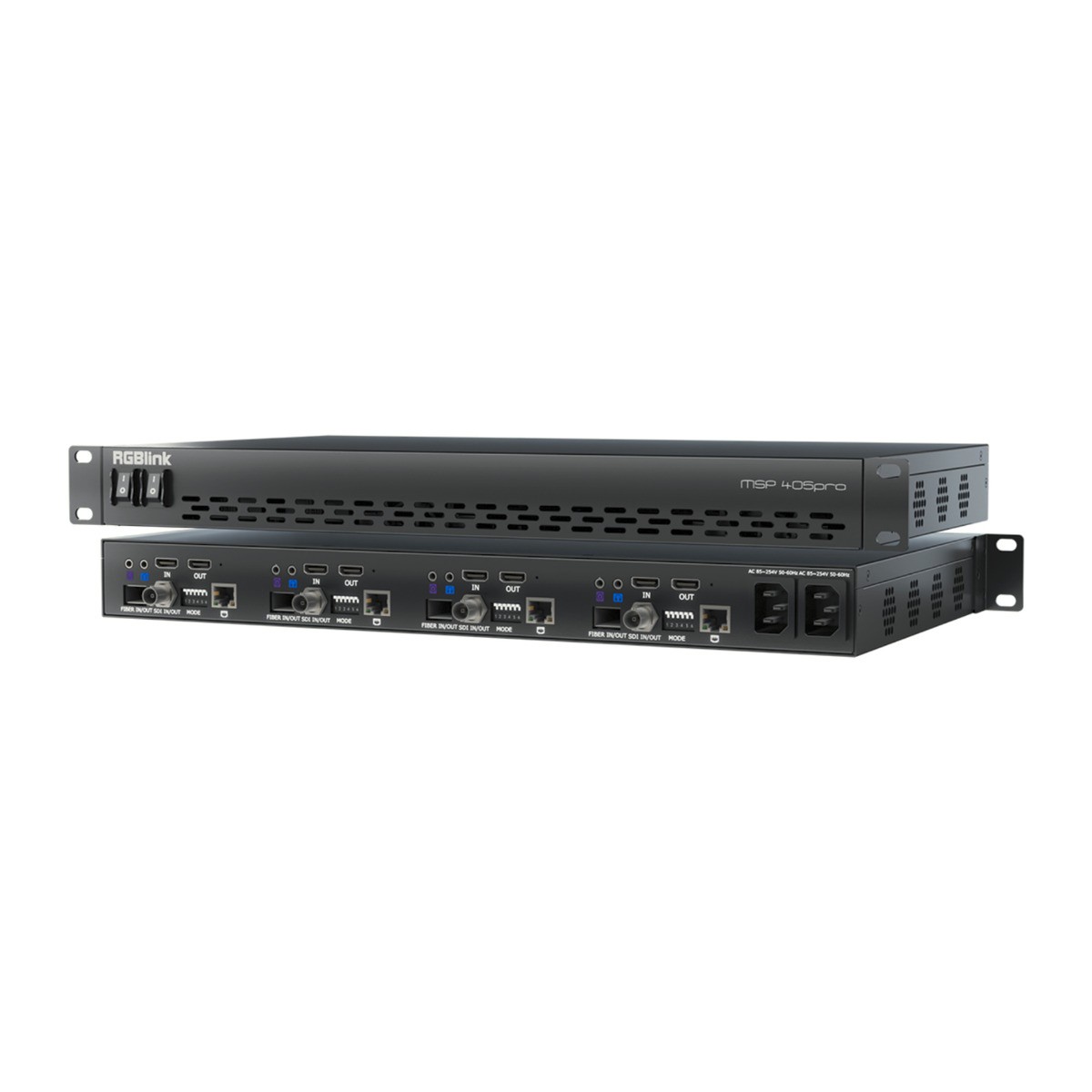

RGBlink MSP 405 Pro je izvedba pretvornika MSP 405 za vgradnjo v stojalo: v ohišje višine 1U se namestijo do štirje moduli pretvornika, napajanje pa je pripravljeno na redundanco. Vsak modul dvosmerno pretvarja med 12G-SDI, HDMI 2.0 in optiko, tudi s pretvorbo formata in hitrosti sličic do 2160p60, ter vgrajuje ali izloča zvok.

Pro je namenjen stojalu v režiji ali strojnici, kjer je hkrati potrebnih več pretvorb. Funkcije pretvorbe so enake kot pri malem MSP 405.

Pretvorba med SDI, HDMI in optiko

Katerikoli od treh vhodov – 12G-SDI, HDMI 2.0 ali optika – se brez izgub in s samodejno prilagoditvijo formata pretvori na oba preostala izhoda. Po optiki pretvornik prenese signal po enorodovnem vlaknu do 50 km, po večrodovnem do 700 m. To so funkcije modula pretvornika MSP 405, ki jih ima vsak modul v sistemu.

Pretvorba formata in hitrosti sličic

Pri pretvorbi zna ločljivost povečati ali zmanjšati in spremeniti hitrost sličic, zato poveže naprave različnih standardov. Obvlada 2160p in 1080p pri 25 do 60 sličicah na sekundo ter 1080i in 720p pri 50 do 60.

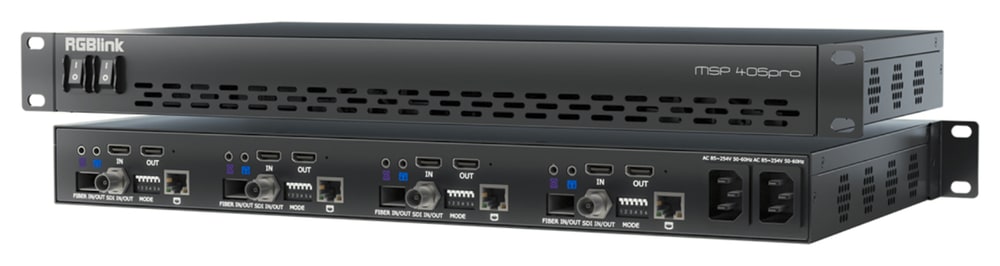

Štirje moduli v 1U

Na zadnji plošči ima vsak od štirih modulov optična vrata, priključek BNC za SDI, vhod in izhod HDMI, stikalo načina in vrata LAN. Desno sta dva omrežna priključka za redundantno napajanje, na sprednji plošči pa dve stikali za vklop.

Dodatne informacije

RGBlink MSP 405 Pro je profesionalni pretvornik in distribucijski sistem AV signalov, ki omogoča pretvorbo med signali SDI, HDMI 2.0 in optičnimi signali s podporo za formate HD, 3G, 6G in 12G. Z vgrajenimi testnimi vzorci, vgrajenim avdio in Ethernet nadzorom je MSP 405 Pro idealen za oddajanje, dogodke v živo in kompleksne AV inštalacije, ki zahtevajo prenos signala na dolge razdalje in prilagodljivo usmerjanje.

RGBlink MSP 405 Pro je vsestranska, visoko zmogljiva naprava za pretvorbo in distribucijo signalov, zasnovana za profesionalna AV-okolja. Podpira popolno pretvorbo med signali SDI (HD/3G/6G/12G), HDMI 2.0 in optičnimi signali, zaradi česar je primerna za široko paleto oddaj, produkcij v živo in AV-namestitev v podjetjih. Naprava ima avtomatsko prilagajanje formata za brezhibno združljivost signalov, kar omogoča hitro integracijo več virov in zaslonov.

MSP 405 Pro je zasnovan za prenos na dolge razdalje in podpira enomodne in večmodne optične module, kar zagotavlja visokokakovostno prenašanje signala na dolge razdalje. Vključuje standardni generator testnih vzorcev za nastavitev na kraju samem, pa tudi funkcije predvajanja in vgrajevanja zvoka. Ethernetno upravljanje omogoča integracijo sistema in daljinsko upravljanje, zaradi česar je idealna za prilagojene delovne tokove in kompleksna AV omrežja. V 1U stojalo je mogoče namestiti do štiri enote, z redundantno podporo napajanja za profesionalno zanesljivost.

Ključne značilnosti

• Pretvarja SDI → HDMI 2.0 / SDI → Fiber / HDMI 2.0 → SDI / HDMI 2.0 → Fiber / Fiber → SDI / Fiber → HDMI 2.0
• Podpira standarde HD/3G/6G/12G-SDI in HDMI 2.0b
• Samodejna prilagoditev formata za nemoteno pretvorbo signala
• Enomodalni in večmodalni optični moduli so neobvezni
• Vgrajen standardni generator testnih vzorcev
• Funkcija predvajanja in vgrajevanja zvoka
• Nadgradnja in nadzor prek vmesnika Ethernet
• Namestitev v stojalo: do 4 enote v 1U z redundantnim napajanjem
• Prenos signala na dolge razdalje prek optičnega kabla ali HDMI/SDI

Parametri sistema

• Vhodi: 4 × HDMI-A, 4 × BNC SDI, 4 × LC Fiber
• Izhodi: 4 × HDMI-A, 4 × BNC SDI, 4 × LC Fiber
• Avdio vhod/izhod: 4 × 3,5 mm linijski vhod, 4 × 3,5 mm linijski izhod
• Upravljanje: 4 × RJ45 LAN, 4 × gumb za ponastavitev IP, 4 × stikalo za izbiro
• Podprta ločljivost: 720p 50/59,94/60, 1080i 50/59,94/60, 1080p 25/29,97/30/50/59,94/60, 2160p 25/29,97/30/50/59,94/60
• Standardi: HDMI 2.0b, SDI/Fiber HD/3G/6G/12G-SDI
• Hlajenje: 1 × vgrajen ventilator
• Vhodna moč: AC 85–264 V, 50/60 Hz
• Dimenzije: 484 × 290,4 × 44 mm
• Namestitev v stojalo: 1U, do 4 enote na 1U režo
