RGBlink MSP 214 RX

RGBlink MSP 214 RX je rešitev za prenos videa DVI prek optičnih vlaken z visoko pasovno širino, zasnovana za podaljšanje signala na dolge razdalje do 10 km. Podpira DVI 1.0 in HDMI 1.3/1.4 (prek adapterja) in zagotavlja stabilen prenos videa z majhnimi izgubami prek enomodnih ali večmodnih optičnih vlaken za profesionalne AV in radiodifuzne aplikacije.

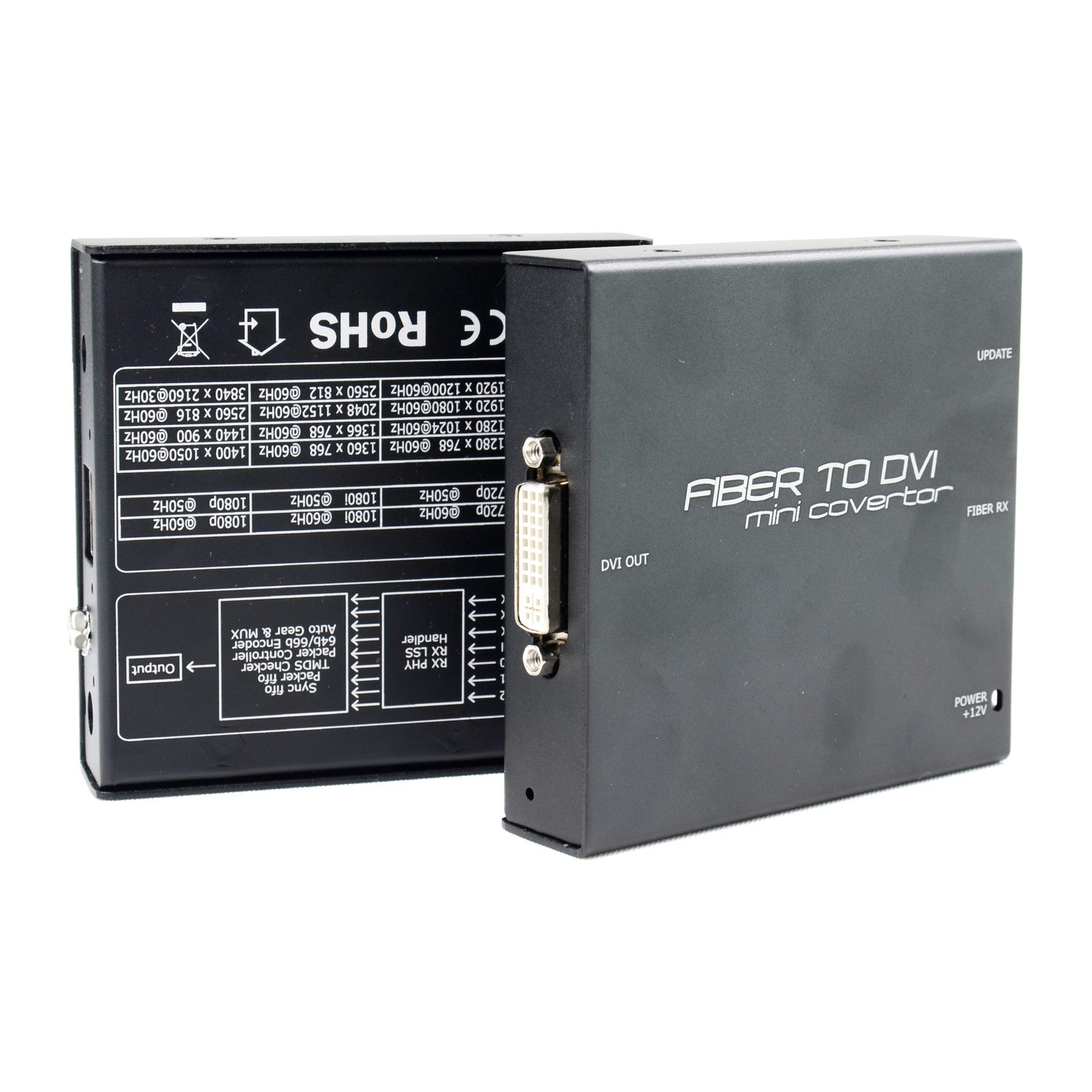

MSP 214 RX je sprejemna polovica optičnega podaljševalnika MSP 214: signal iz optičnega vlakna pretvori nazaj v DVI za monitor, projektor ali krmilni sistem LED. Sliko v vlakno pošilja oddajnik MSP 214 TX, ki se kupi posebej; doseg je do 10 km.

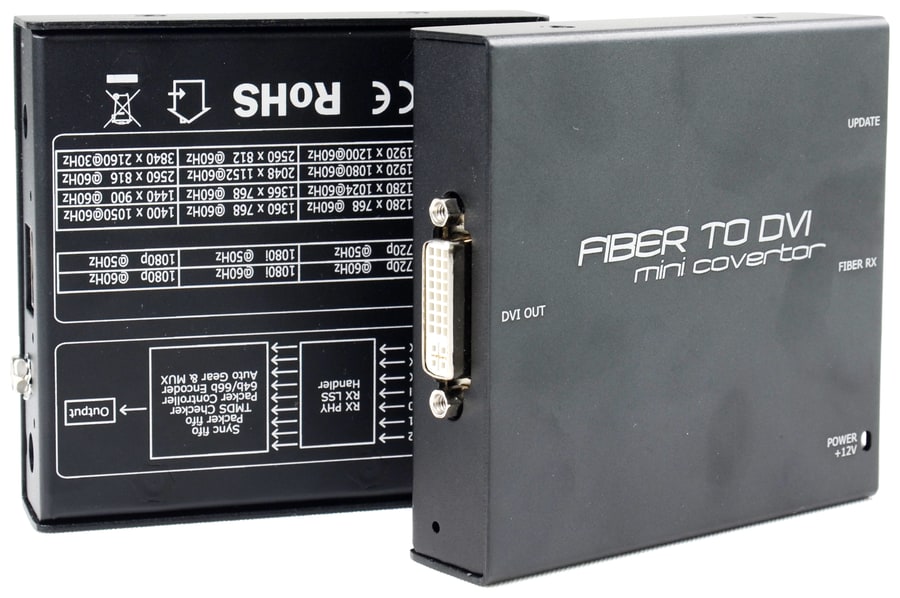

Sprejemnik iz optike v DVI

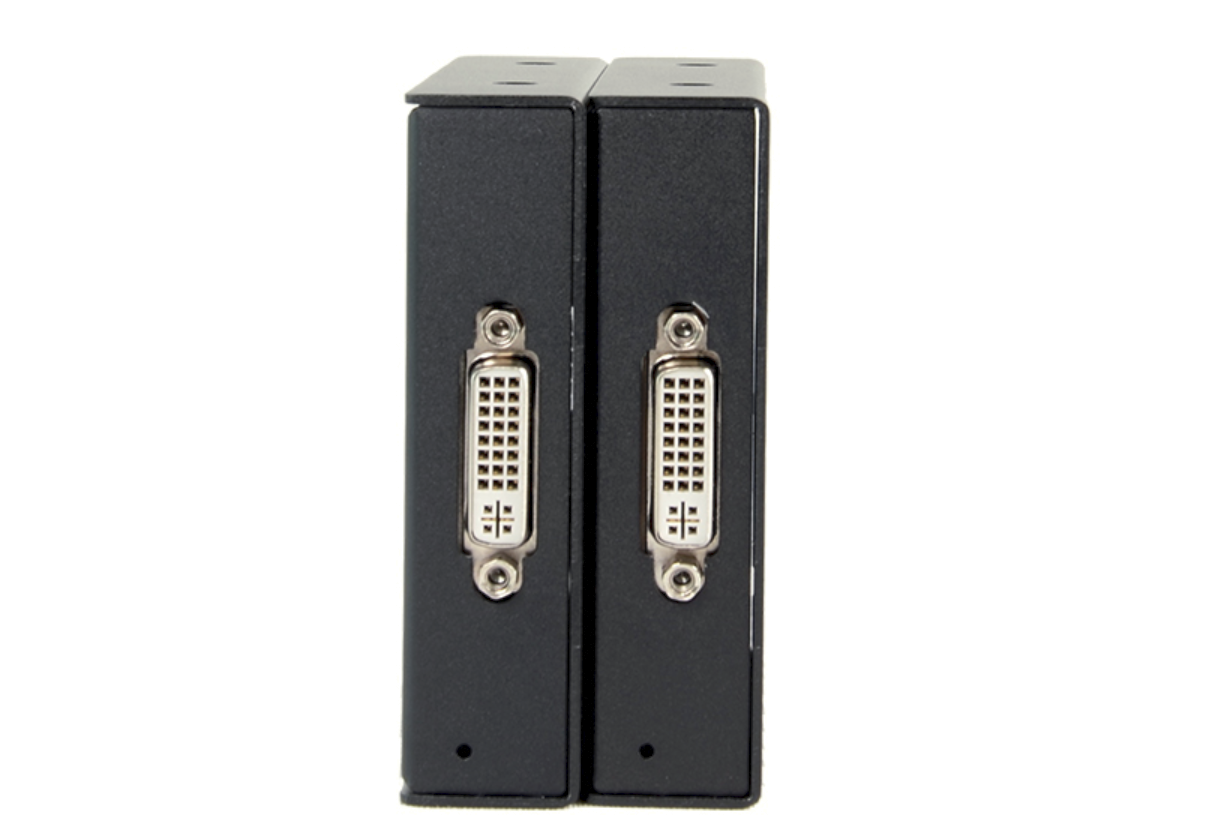

Na izhod DVI-I se priklopi monitor, projektor ali krmilni sistem zaslona LED z DVI. Sprejemnik odda ločljivosti VESA do 2560 × 816 in 1920 × 1200 pri 60 Hz, 3840 × 2160 pri 30 Hz in formate SMPTE do 1080p60. Lučka kaže prisotnost signala, napaja se iz 12-V napajalnika.

Optika do 10 km

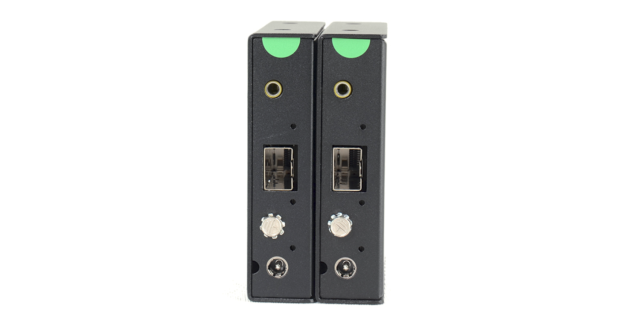

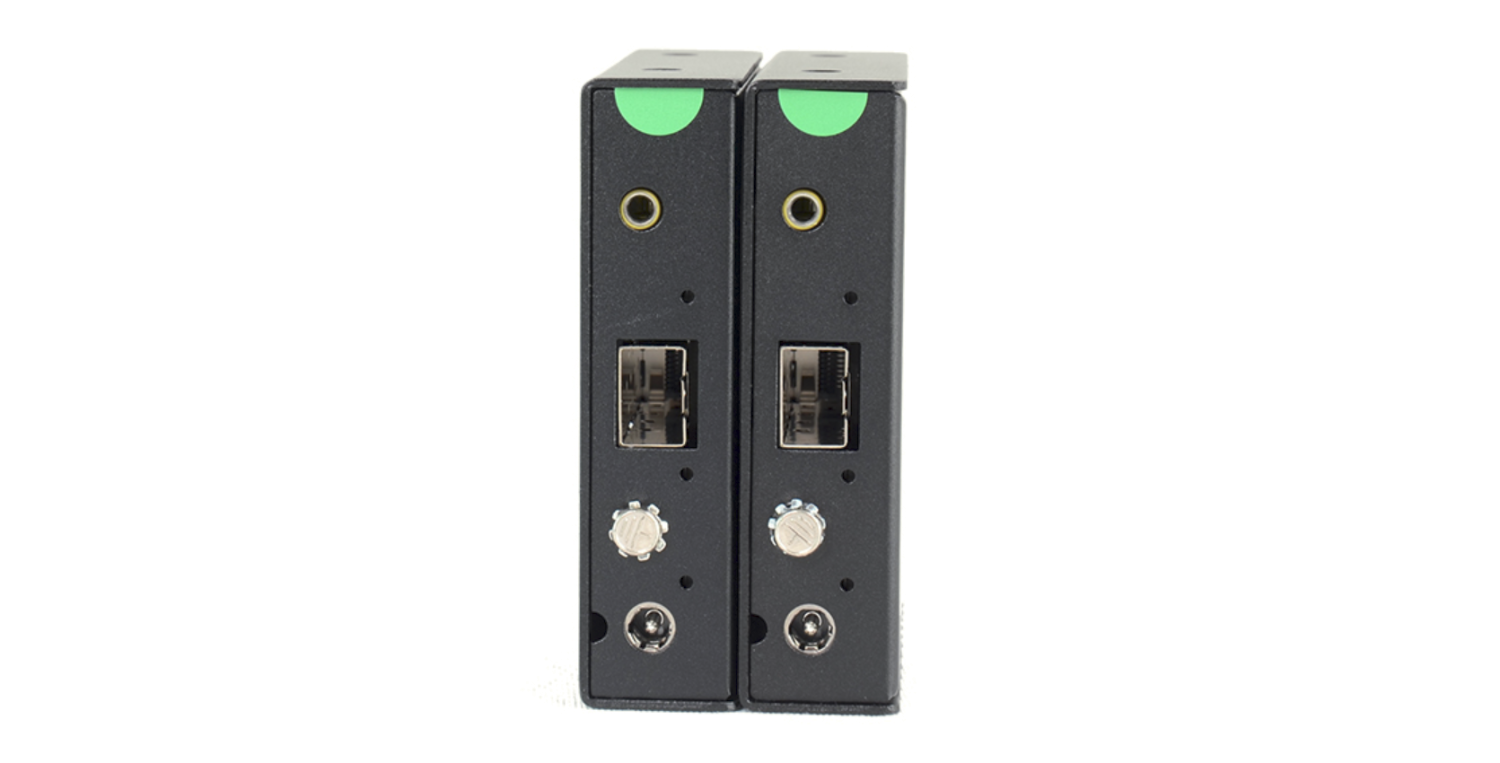

Optični vmesnik je reža SFP+ s priključkom LC za dvojno vlakno. Z enomodnim modulom 1310 nm prenese signal s hitrostjo 10 Gb/s do 10 km, z večmodnim modulom 1270 nm do 300 m; module je mogoče menjati med delovanjem. Priključek UART je namenjen posodobitvi vdelane programske opreme, ozemljitvena sponka ščiti pred statično elektriko.

Dodatne informacije

RGBlink MSP 214 RX je del visoko zmogljivega sistema za prenos DVI prek optičnih vlaken, ki omogoča prenos video signalov na velike razdalje prek optičnih vlaken. Z največjo pasovno širino prenosa 10 Gbps MSP 214 podpira visokoločljivostne video formate, vključno z WUXGA (1920×1200@60), 2048×1152@60 in ultraširokimi ločljivostmi do 2560×816@60, kot tudi 4K 3840×2160@30.

MSP 214 RX je opremljen s konektorji DVI-I in optičnim vmesnikom SFP ter podpira enomodna in večmodna dvojna jedra z LC konektorji. Enomodni prenos doseže do 10 km, večmodni pa podpira razdalje do 300 m. Enota je združljiva s signali DVI 1.0 in HDMI 1.3/1.4 prek adapterja, zaradi česar je primerna za profesionalne AV-inštalacije, kontrolne sobe, okolja za oddajanje, digitalno označevanje in aplikacije v velikih prostorih.

MSP 214 RX ima module SFP, ki omogočajo priključitev med delovanjem, robustno okoljsko toleranco in kompaktno obliko za enostavno integracijo. Njegov optični prenos z nizkimi izgubami zagotavlja stabilno kakovost slike na dolge razdalje, kjer tradicionalno bakreno ožičenje ni praktično.

Ključne značilnosti:

• Optični DVI video prenos do 10 km
• Podpira DVI 1.0 in HDMI 1.3 / 1.4 (prek adapterja)
• Največja pasovna širina: 10 Gbps
• Podpira ločljivosti do 3840×2160 @30
• DVI-I 25+1-pinski video vmesnik
• Optični vmesnik SFP s podporo za vroče priključevanje
• Združljivost z enomodnimi in večmodnimi optičnimi vlakni
• Optični prenos z nizko izgubo in visoko stabilnostjo
• Kompaktna in lahka zasnova
