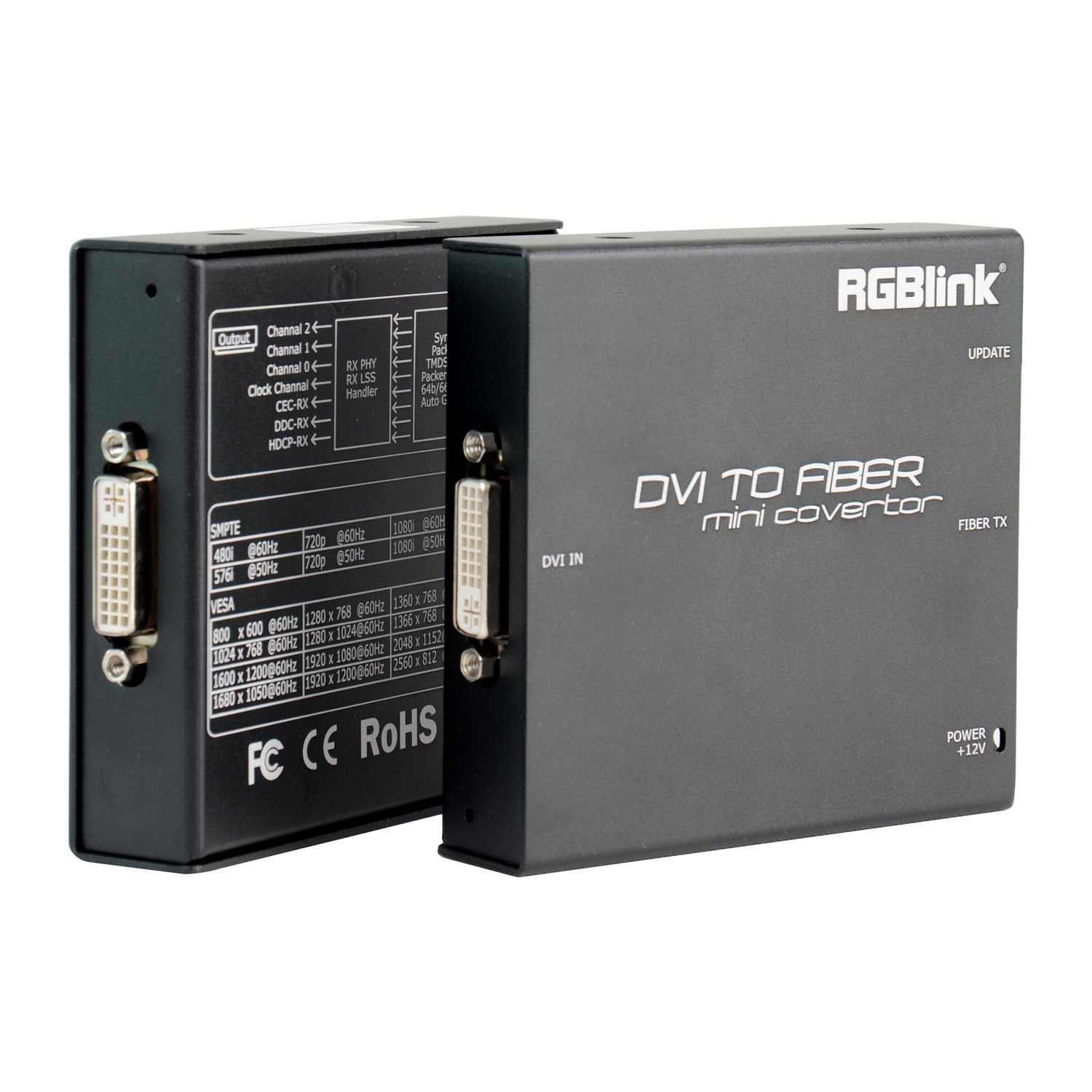

RGBlink MSP 214 TX

RGBlink MSP 214 TX je optični video oddajnik DVI z visoko pasovno širino, zasnovan za podaljšanje signala na dolge razdalje do 10 km. Podpira DVI 1.0 in HDMI 1.3/1.4 (prek adapterja) in zagotavlja stabilen prenos videa z majhnimi izgubami prek enomodnega ali večmodnega optičnega vlakna za profesionalne AV in oddajne aplikacije.

MSP 214 TX je oddajna polovica optičnega podaljševalnika MSP 214: sliko iz vira DVI pretvori v svetlobo in jo po optičnem vlaknu pošlje do 10 km daleč. Na drugem koncu jo nazaj v DVI pretvori sprejemnik MSP 214 RX, ki se kupi posebej.

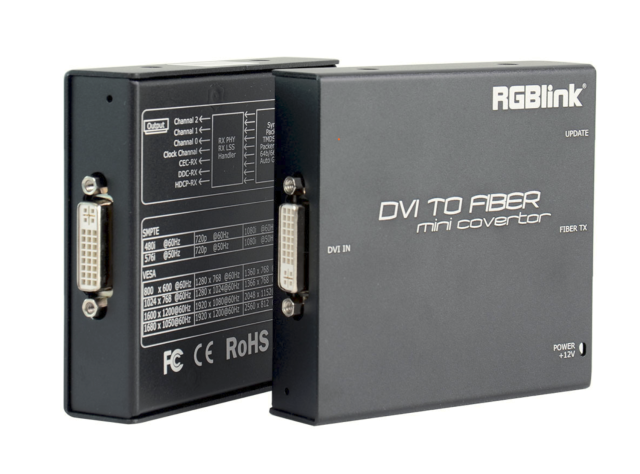

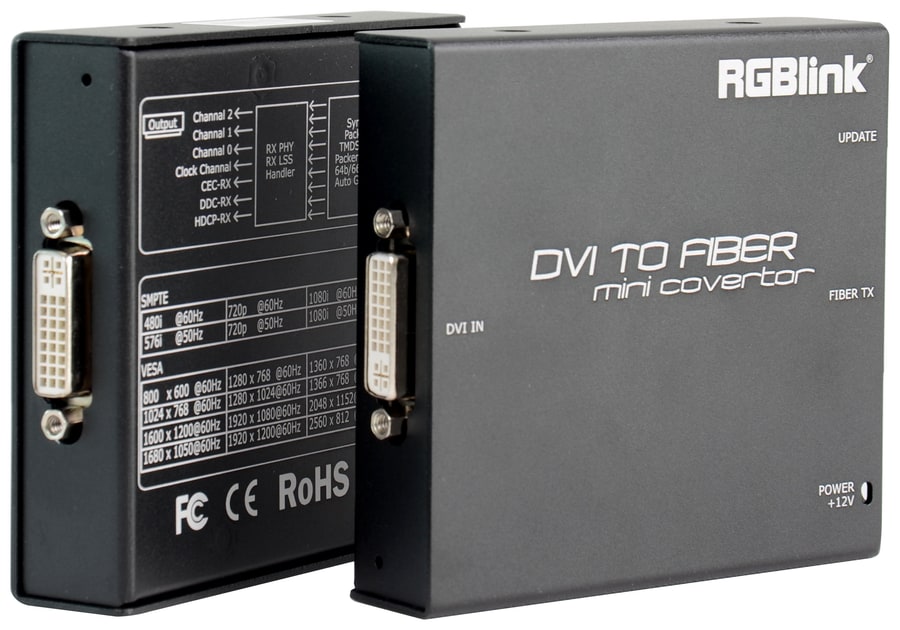

Oddajnik DVI v optiko

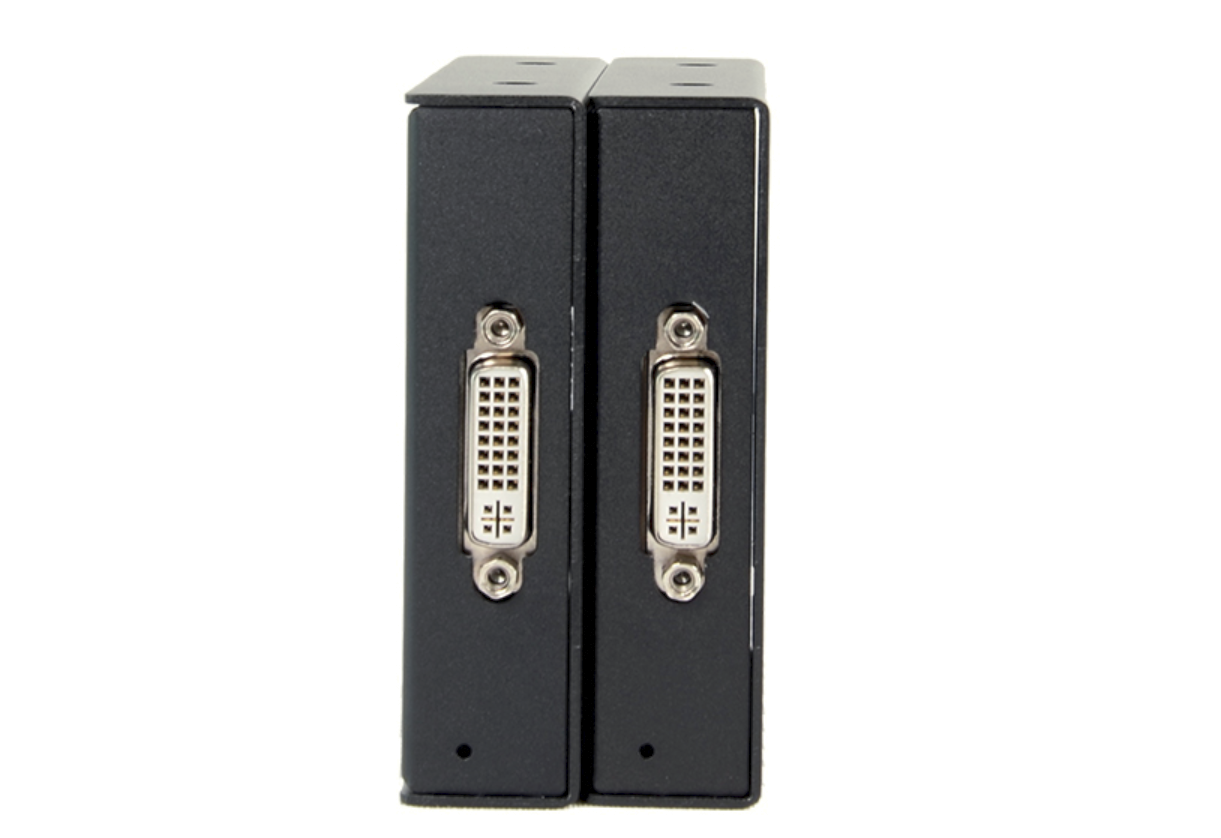

Na priključek DVI-I se priklopi računalnik, predvajalnik ali drug vir DVI; vir HDMI 1.3/1.4 prek prilagojevalnika. Oddajnik prenese ločljivosti VESA do 2560 × 816 in 1920 × 1200 pri 60 Hz, 3840 × 2160 pri 30 Hz in formate SMPTE do 1080p60. Lučka kaže prisotnost signala, napaja se iz 12-V napajalnika.

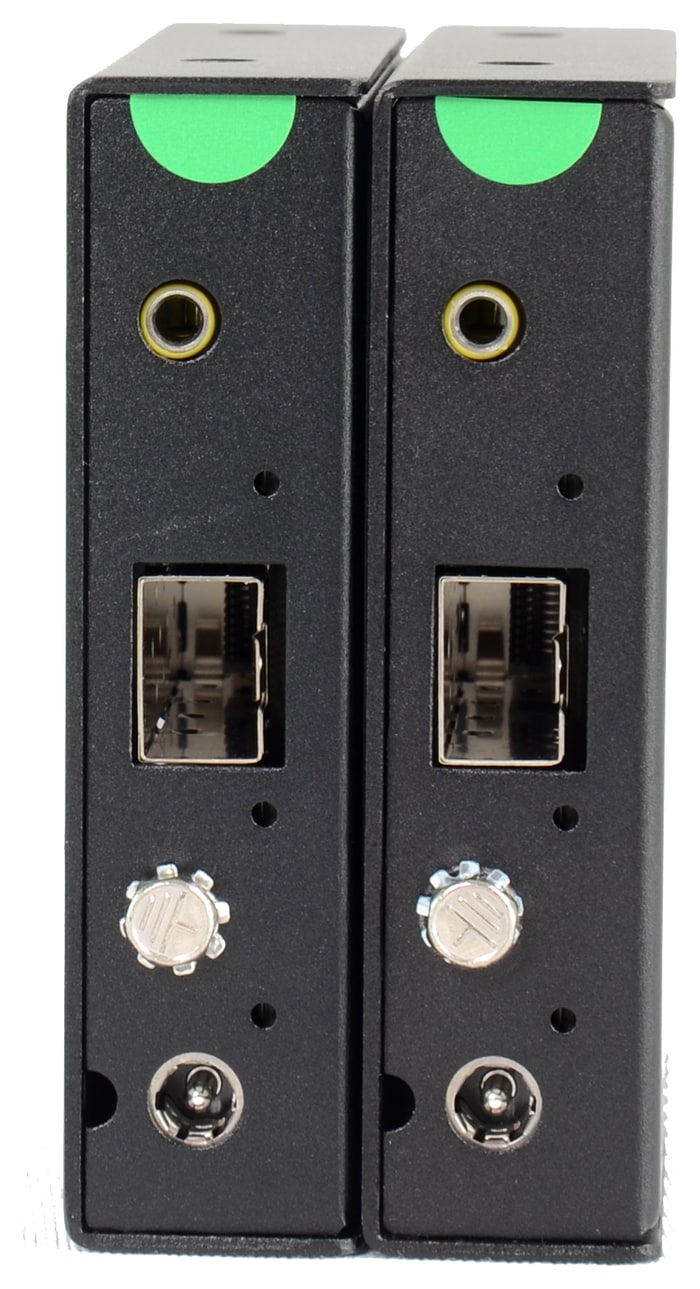

Optika do 10 km

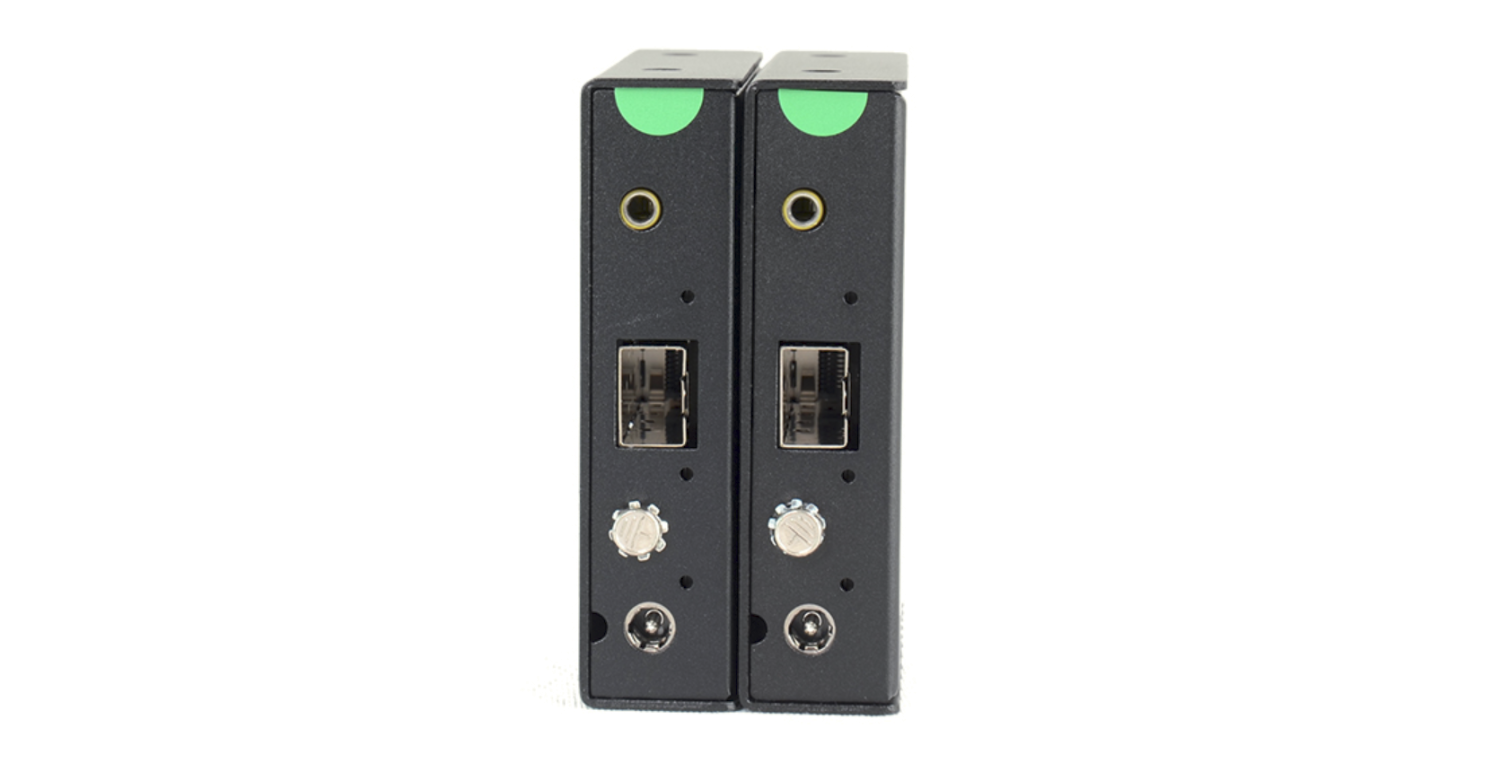

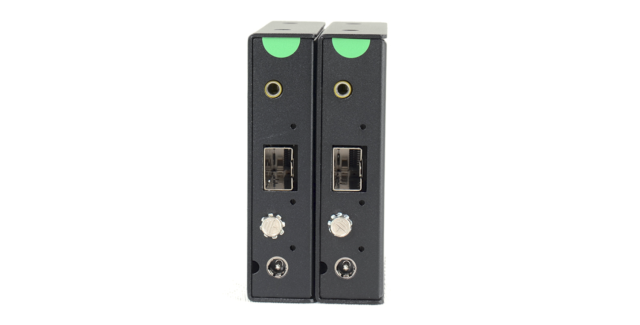

Optični vmesnik je reža SFP+ s priključkom LC za dvojno vlakno. Z enomodnim modulom 1310 nm prenese signal s hitrostjo 10 Gb/s do 10 km, z večmodnim modulom 1270 nm do 300 m; module je mogoče menjati med delovanjem. Priključek UART je namenjen posodobitvi vdelane programske opreme, ozemljitvena sponka ščiti pred statično elektriko.

Dodatne informacije

RGBlink MSP 214 TX je del robustnega optičnega DVI prenosnega sistema, zasnovanega za prenos visokoločljivih video signalov na dolge razdalje. MSP 214 TX z največjo prenosno pasovno širino 10 Gbps podpira široko paleto ločljivosti SMPTE in VESA, vključno z WUXGA (1920×1200@60), 2048×1152@60, ultraširoko 2560×816@60 in do 4K 3840×2160@30.

MSP 214 TX je opremljen s konektorji DVI-I 25+1 pin in optičnim vmesnikom SFP ter podpira enomodno in večmodno dvojno jedrno optično vlakno prek konektorjev LC. Enomodno optično vlakno omogoča prenosne razdalje do 10 km, večmodno optično vlakno pa podpira razdalje do 300 m. Signali HDMI 1.3/1.4 so podprti prek zunanjega adapterja, kar omogoča fleksibilno uporabo naprave za različne izvorne naprave.

MSP 214 TX je zasnovan za profesionalne AV-inštalacije, oddajna okolja, kontrolne sobe, digitalno označevanje in velike prostore ter ponuja SFP-module, ki se lahko priključijo med delovanjem, kompaktno obliko in zanesljivo optično zmogljivost. Zaradi prenosa po optičnih vlaknih z nizko izgubo in visoko pasovno širino je idealna rešitev, kadar bakreni kabli niso praktični ali zanesljivi.

Ključne značilnosti:

• Optični prenos DVI videa do 10 km
• Podpira DVI 1.0 in HDMI 1.3 / 1.4 (prek adapterja)
• Največja video pasovna širina 10 Gbps
• Podpira ločljivosti do 3840×2160 @30
• DVI-I 25+1-pinski video vmesnik
• Optični vmesnik SFP s podporo za vroče priključevanje
• Združljiv z enomodnim in večmodnim dvojnim jedrom optičnega vlakna
• Optični prenos signala z nizko izgubo in visoko stabilnostjo
• Kompaktna in lahka zasnova
