Tilta Nucleus-M II 7-Pin to RCP2 9-Pin Control Cable (50cm)

Tilta TCB-7P-9P-50 je krmilni kabel sistema Nucleus-M II za kamere RED z 9-pinskimi vrati EXT: vtič 7pin (0B) v priključek motorja Nucleus-M II, kotni vtič 9pin (0B) v vrata EXT kamere. Kamera sprejema ukaze po protokolu RCP2, zato se z ročne enote FIZ Nucleus-M II brezžično zažene snemanje ter spreminjajo ISO, čas zaklopa ali nastavitev beline. Dolžina 50 cm; za RED KOMODO, KOMODO-X in V-RAPTOR.

Tilta TCB-7P-9P-50 poveže motor Nucleus-M II z 9-pinskimi vrati EXT kamere RED. Motor je na rigu tako ali tako in ima prost priključek 7pin — kabel iz njega naredi krmilno linijo do kamere, tako da ostrilec na ročni enoti FIZ vidi stanje kamere in zažene snemanje, ne da bi se dotaknil ohišja.

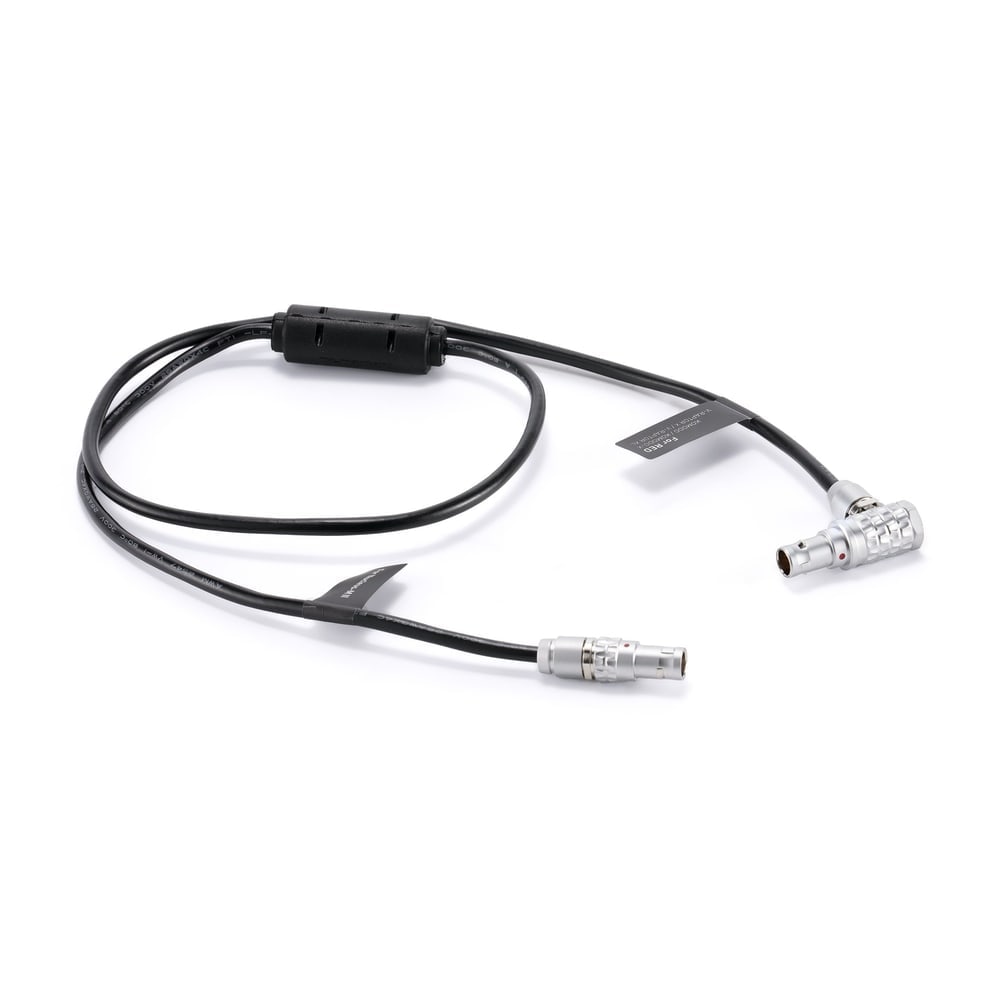

7pin iz motorja, 9pin v vrata EXT

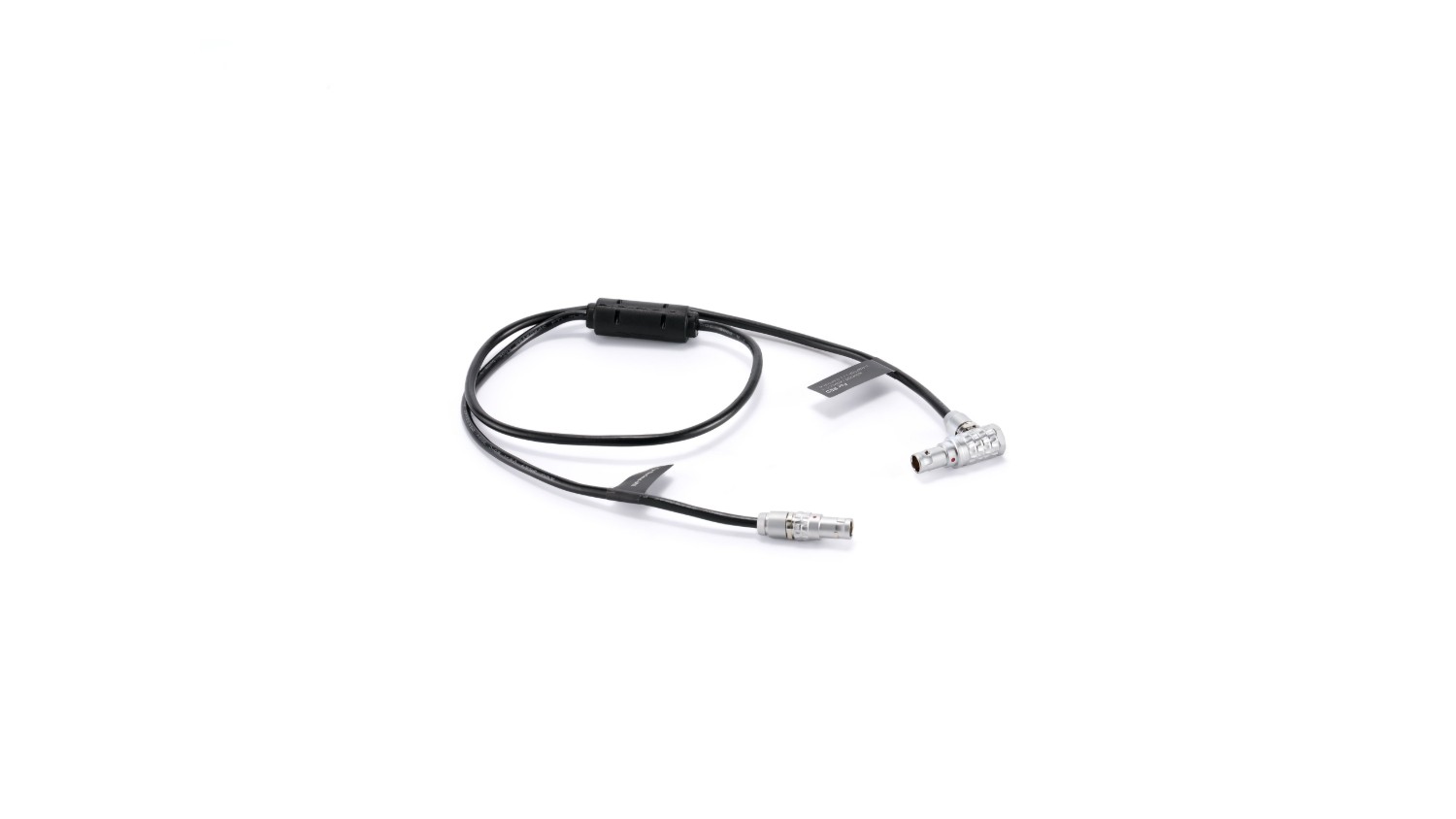

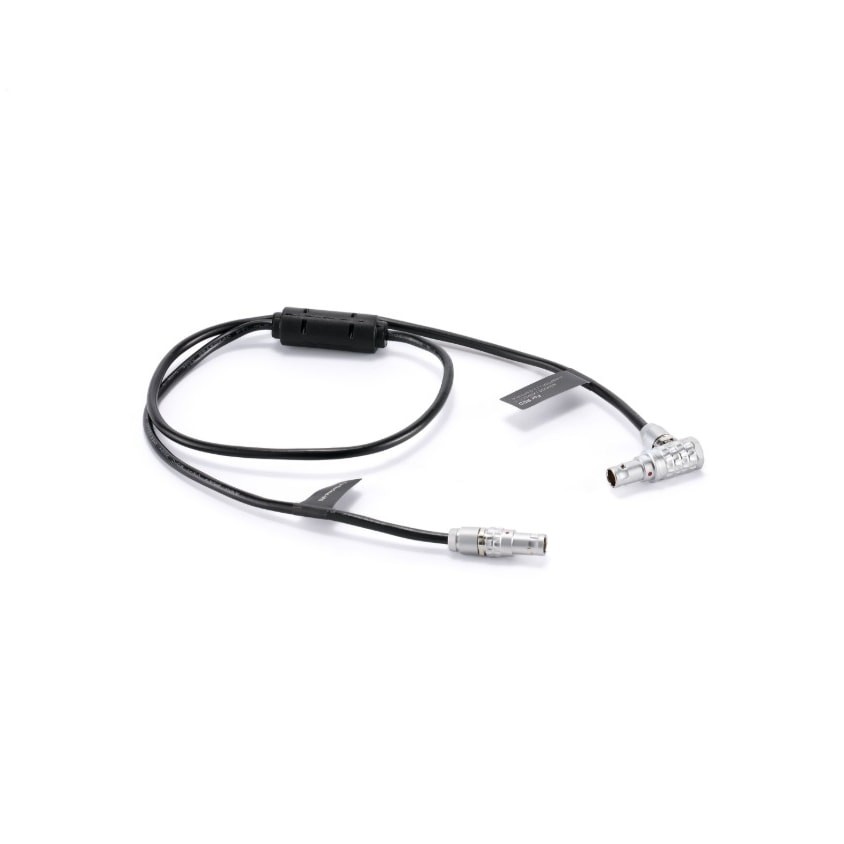

Vtič 7pin (0B) se priključi v prost priključek motorja Nucleus-M II, kotni vtič 9pin (0B) na drugem koncu pa v vrata EXT kamere RED. Pravi kot drži kabel tesno ob ohišju in ne ovira stranskega ročaja niti kletke. Kamera po kablu komunicira s protokolom RCP2 (RED Control Protocol 2), zato ročna enota FIZ Nucleus-M II kaže trenutne vrednosti in jih neposredno spreminja. Kabel je raven, dolg 50 cm, s feritnim jedrom pri priključku motorja.

Kaj se da krmiliti z ročne enote FIZ

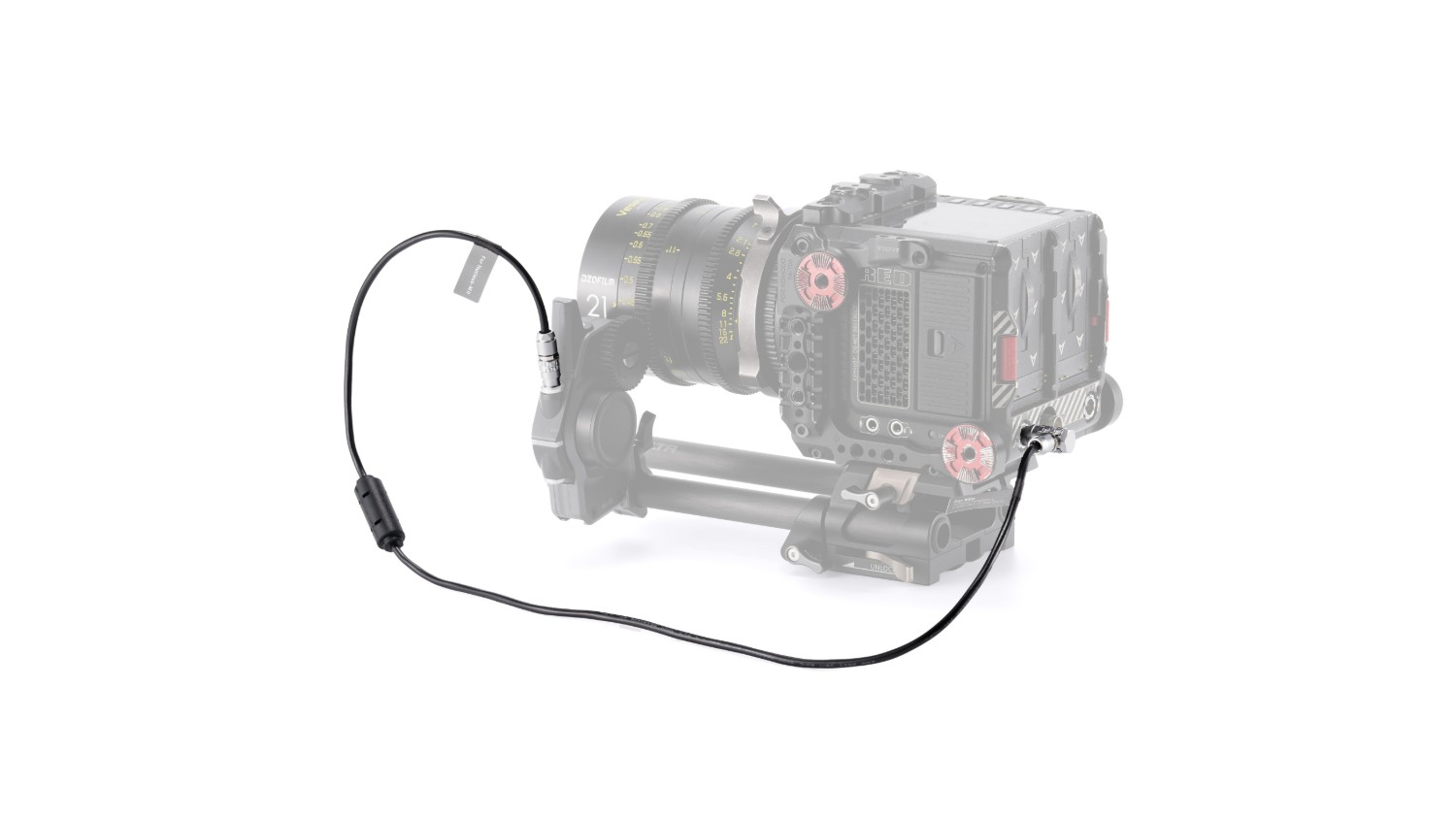

Po liniji RCP2 se z ročne enote FIZ zažene in ustavi snemanje (run/stop) ter spreminjajo nastavitve kamere, kot so ISO, čas zaklopa ali nastavitev beline; natančen obseg je odvisen od modela kamere in njene vdelane programske opreme. Pred prvo uporabo je treba posodobiti vdelano programsko opremo ročne enote FIZ in motorja. Kdor potrebuje samo run/stop, shaja s kablom run/stop; za kamere RED s 4-pinskimi vrati CTRL je namenjen sorodni kabel TCB-7P-RCP2-50. Na sliki je kabel priključen v kamero RED.

Kabli Tilta

Serija kablov Tilta TCB povezuje kamero, baterijo in dodatke na rigu: napajanje s plošče V-Mount ali Gold Mount prek P-Tap, 2-pinskega Lemo, 3-pinskega Fischer ali koaksialnega priključka DC, USB-C PD za monitorje in ročaje, 7-pinski krmilni kabli za sistem Nucleus ter HDMI ali BNC za sliko. Dolžine so izbrane glede na rig — kratke za kletko, daljše do rok in baterij; ta kabel je eden od njih.
