Tilta Nucleus-M II 7-Pin to RCP2 Control Cable (50cm)

Tilta TCB-7P-RCP2-50 je krmilni kabel sistema Nucleus-M II: vtič 7pin (0B) v priključek motorja Nucleus-M II in vtič 4pin (00B) v vrata CTRL kamer RED. Kamera sprejema ukaze po protokolu RCP2, z ročne enote FIZ Nucleus-M II pa se brezžično zažene snemanje ter spreminjajo ISO, čas zaklopa, barvna temperatura in hitrost sličic. Dolžina 50 cm; za RED KOMODO, KOMODO-X, V-RAPTOR X in V-RAPTOR XL.

Tilta TCB-7P-RCP2-50 poveže motor Nucleus-M II z vrati CTRL kamere RED. Motor je na rigu tako ali tako in ima prost priključek 7pin — kabel iz njega naredi krmilno linijo do kamere, tako da ostrilec na ročni enoti FIZ vidi stanje kamere in zažene snemanje, ne da bi se dotaknil ohišja.

7pin iz motorja, 4pin v vrata CTRL

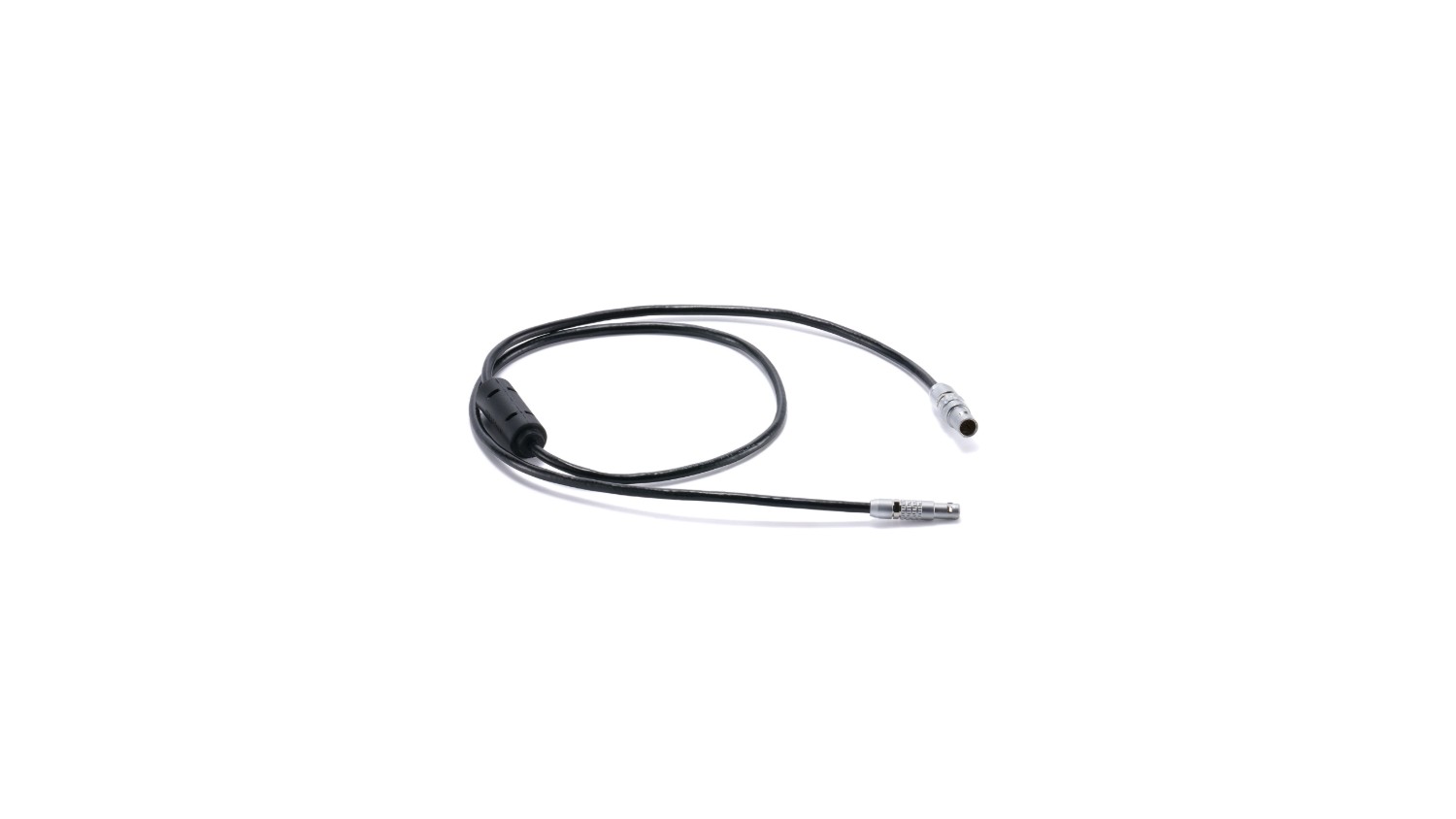

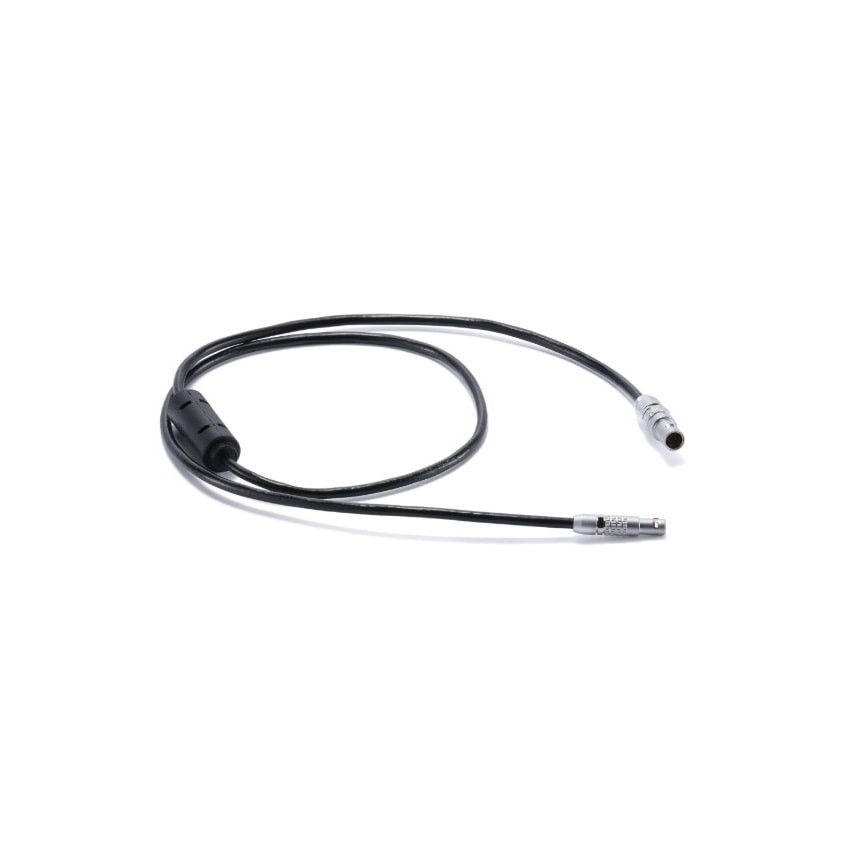

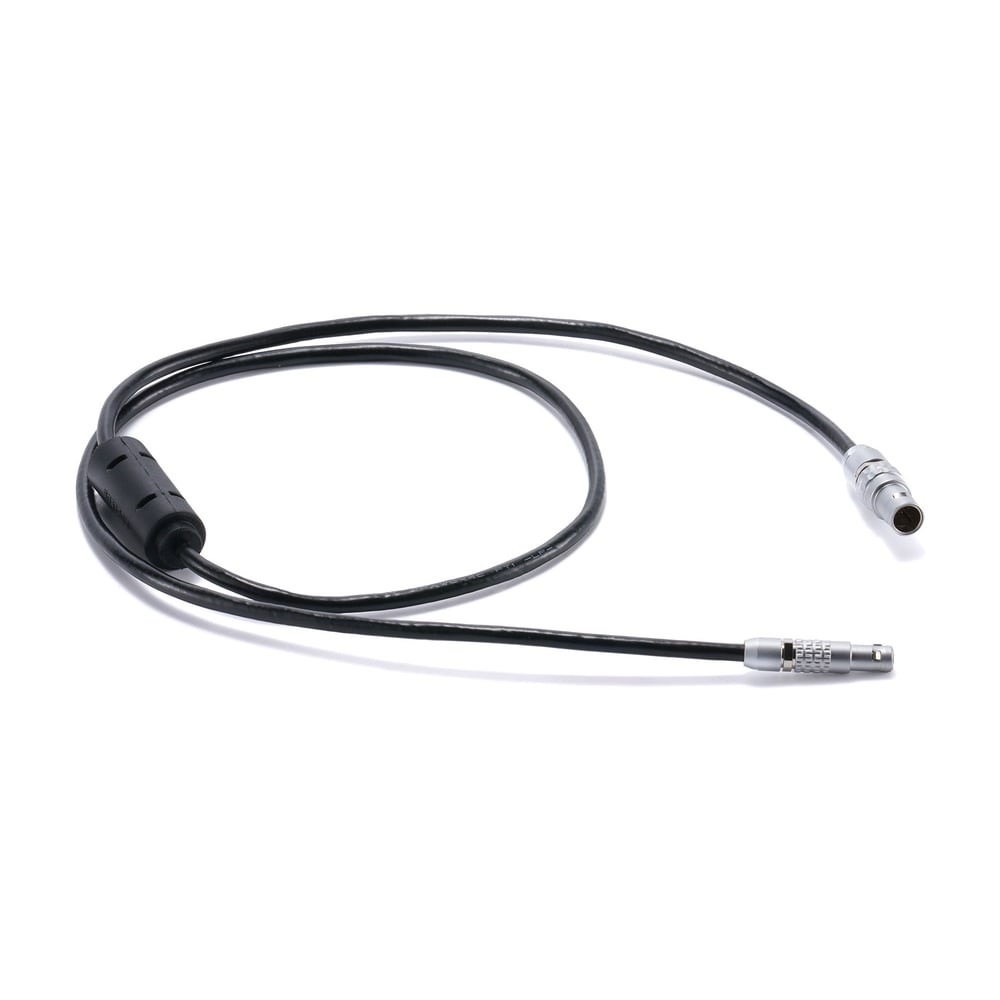

Vtič 7pin (0B) se priključi v prost priključek motorja Nucleus-M II, vtič 4pin (00B) na drugem koncu pa v vrata CTRL kamere RED. Kamera po kablu komunicira s protokolom RCP2 (RED Control Protocol 2), zato so na zaslonu ročne enote FIZ Nucleus-M II vidne trenutne vrednosti in se spreminjajo neposredno z nje. Kabel je raven, dolg 50 cm, s feritnim jedrom pri priključku motorja; seže od motorja na 15-milimetrskih palicah do vrat na boku ohišja kamere.

Kaj se da krmiliti z ročne enote FIZ

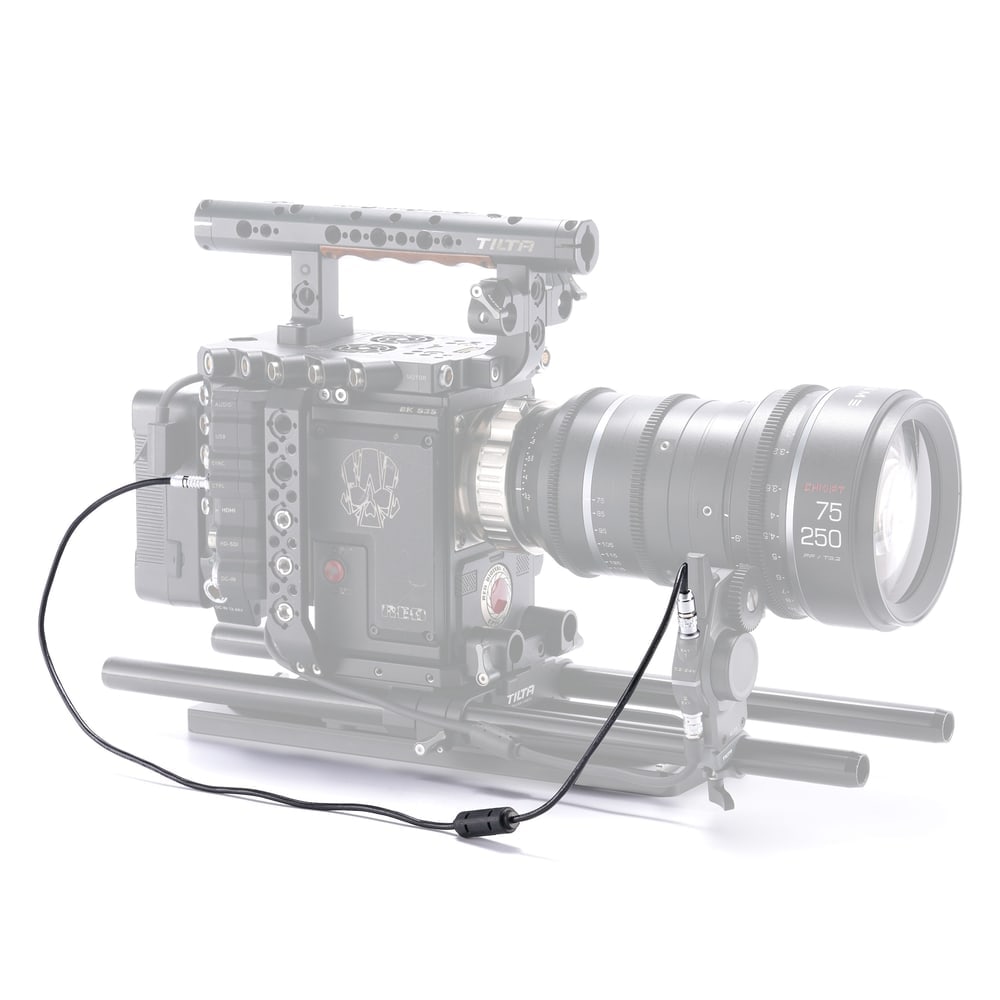

Pri RED KOMODO, KOMODO-X, V-RAPTOR X in V-RAPTOR XL kabel prenaša zagon in ustavitev snemanja (run/stop), ISO, čas zaklopa, barvno temperaturo in hitrost sličic. Ločljivost, zaslonka in preklop AF/MF se pri kamerah RED z ročne enote FIZ ne spreminjajo. Pred prvo uporabo je treba posodobiti vdelano programsko opremo ročne enote FIZ in motorja. Kdor potrebuje samo run/stop, shaja s kablom run/stop; za 9-pinska vrata EXT je namenjen sorodni kabel TCB-7P-9P-50. Na sliki je kabel na RED V-RAPTOR z motorjem Nucleus-M II na palicah.

Kabli Tilta

Serija kablov Tilta TCB povezuje kamero, baterijo in dodatke na rigu: napajanje s plošče V-Mount ali Gold Mount prek P-Tap, 2-pinskega Lemo, 3-pinskega Fischer ali koaksialnega priključka DC, USB-C PD za monitorje in ročaje, 7-pinski krmilni kabli za sistem Nucleus ter HDMI ali BNC za sliko. Dolžine so izbrane glede na rig — kratke za kletko, daljše do rok in baterij; ta kabel je eden od njih.
